Ubuntu下安装Cacti+rrdtool监控Windows

木一

　　实验所需环境及材料
　　1. Ubuntu安装请参考：http://2686716.blog.51cto.com/2676716/1955951
　　2. SNMP informant-std-17 （备注：是一款Windows增强SNMP插件，它可以让Cacti监控更多的windows信息）下载地址：http://down.51cto.com/data/2332201
　　3. Cacti Windows监控模板，下载地址：http://down.51cto.com/data/1061582
　　实验正式开始：
　　启动Ubuntu，用root帐号登录，前提保障你的Ubuntu能访问internet
　　安装更新键入：apt-get update

　　安装snmpd,cacti,cacti-spine,rrdtool相关组件

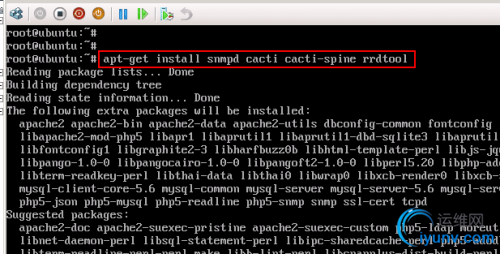

　　命令：apt-get install snmpd cacti cacti-spine rrdtool

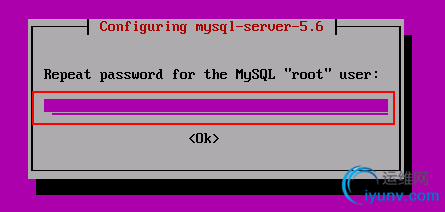

　　设置MySQL root密码

　　安装apache2

　　Database 管理密码

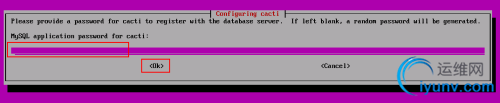

　　Cacti 使用的数据库的密码，这是一个内部的密码

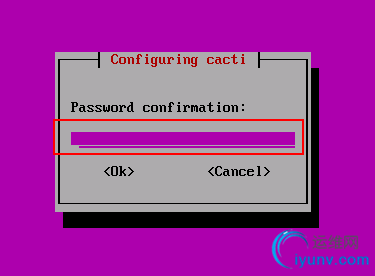

　　确认密码

　　等待，直到安装完成
　　修改snmpd.conf配置文件
　　键入：nano /etc/snmp/snmpd.conf

　　找到相关代码
　　编辑代理行为Agent Behavio，在文件的开头部分，注释掉 agentAddress udp:127.0.0.1:161 行，并取消 #agentAddress udp:161,udp6:[::1]:161 行的注释：

　　找到ACCESS CONTROL
　　取消#rocommunity public localhost的注释

　　重启snmpd服务
　　键入：service snmpd restart

　　找一台能访问你Ubuntu服务器的PC，打开IE输入：http://你的UbuntuIP地址/cacti

　　选择New Install

　　相关目前状态显示“Ok”,按Finish

　　输入Cacti Web页面的管理帐号和密码
　　默认帐号和密码是admin

　　第一次登录提示修改密码

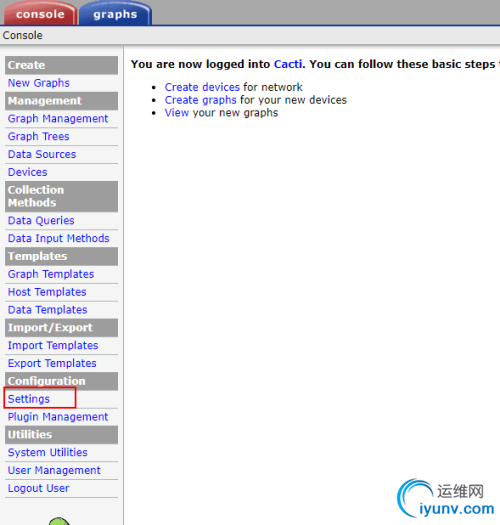

　　登录后点击左侧菜单“Settings”

　　在“General”选项卡下
　　SNMP Version 选择为“Version2”
　　SNMP Community值为“public”

　　点击“Poller”选项卡
　　Poller Type->"spine"
　　Poller Interval->"Every Minute"

　　找一台同网的Windows这里以Windows Server 2008 R2为例，安装 SNMP，SNMP安装过程略
　　打开SNMP Service ->Security 进行如下图设置

　　安装 SNMP informant-std-17 （下载地址：http://down.51cto.com/data/2332201）
　　最后重启一下SNMP Server和SNMP Trap服务。
　　回到Ubuntu 测试一下SNMP安装是否成功
　　键入：snmpwalk -c public -v 2c 192.168.1.100  (这里的IP地址为刚配置的windows IP)
　　如果返回很多信息即代表SNMP配置成功

　　Ubuntu安装FTP，目的是为把下载好的Cacti Windows监控模板上传到Ubuntu上
　　键入：apt-get install vsftpd

　　等待直到安装完成

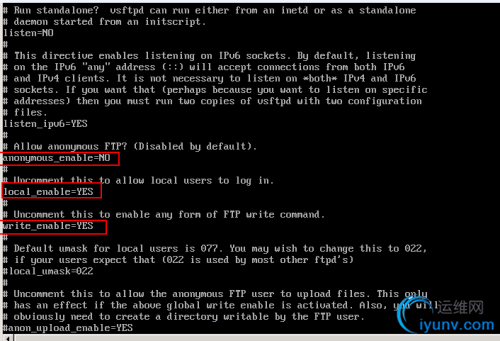

　　键入：nano /etc/vsftpd.conf
　　修改一下如下行，确保没有被注释掉，保存一下退出（Crtl+x）

　　设置FTP访问用户
　　键入：nano /etc/ftpusers
　　删除root用户，保存退出（注：这里的用户为不能访问FTP的用户）
　　键入：reboot  重启一下。

　　回到windows下，访问你的ftp服务器

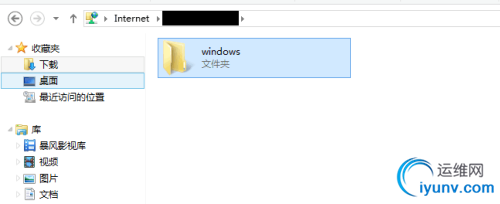

　　新建一个windows夹，把下载好的Cacti Windows监控模板“resource\snmp_queries”目录下的所有文件复制进去

　　回到Ubuntu 检查一下
　　键入：cd windows
　　把windows目录下的所有文件复制到Cacti目录的对应文件夹下
　　键入：cp * /usr/share/cacti/resource/snmp_queries

　　并赋予读写权限
　　键入：cd /usr/share/cacti/resource/snmp_queries
　　键入：chmod 666 * -R

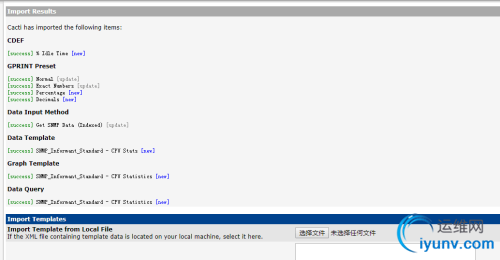

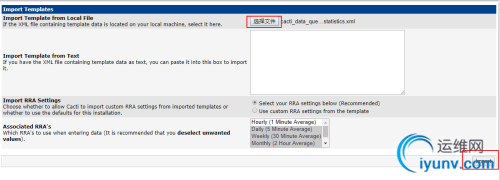

　　回到cacti web管理页面，左侧“Import Templates”

　　选择下载好的Cacti Windows监控模板“template”目录下的所有文件一个一个导入

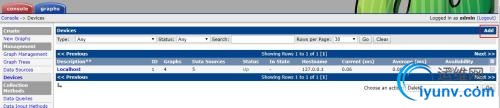

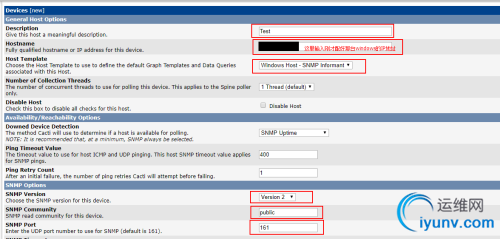

　　左侧“Devices”

　　右侧“Add”新增需要监控的windows的信息，
　　Description “自定议”
　　HostName->刚配好那台windows的IP地址
　　Host Template->Windows Host - SNMP Informantion
　　SNMP Version->Version2
　　SNMP Community->public
　　SNMP Port->161
　　注：这里的信息配置错误可能会导至提示“SNMP Error”

　　保存一下，配置成功

　　删除如下5个不需要的项

　　左侧“New Graphs”
　　Host选择你增加的windows
　　根据需要监控的内容钩选对应的，如无法显示点击右侧绿色的圈刷新一下

　　点击"Create"

　　左侧“Graph Trees”->“Add”

　　Parent Item -> root
　　Tree Item Type -> Host
　　Host->选择你的Windows
　　点击“Create”

　　为保障能正常生成图形和数据，清除一下缓存
　　左侧“System Utilities”-> “Rebuild Poller Cache”

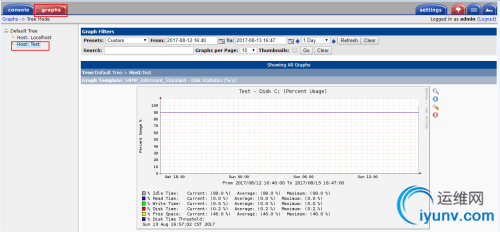

　　顶部“graphs” ->左侧选择你的Windows，至此大功告成，静静地等待图像出现吧。

　　Cacti还是很强大的,没用过MRTG不知道对比怎么样，你也可以利用Cacti监控：Firewall、Switch、Router等设备，有机会的大家一起探讨探讨一下。
