　　  相信看过上篇Blog《Exchange 2016部署实施案例篇-01.架构设计篇（上）》的老铁们可能知道，小弟在上篇Blog中编写了一个需求，不知是否有老铁们已经设计出相对于的架构了，今天我就给大家介绍下我设计的架构。
　　  需求分析我在上篇已经做过了，欢迎各位老铁查阅上一篇博客《Exchange 2016部署实施案例篇-01.架构设计篇（上）》，谢谢。
　　  之前我介绍过该篇博客，我会在该篇内使用微软的架构设计的工具进行架构设计，大家可以理解为该篇博客是介绍该工具的使用。
　　微软官方Exchange架构设计工具下载地址：https://gallery.technet.microsoft.com/Exchange-2013-Server-Role-f8a61780

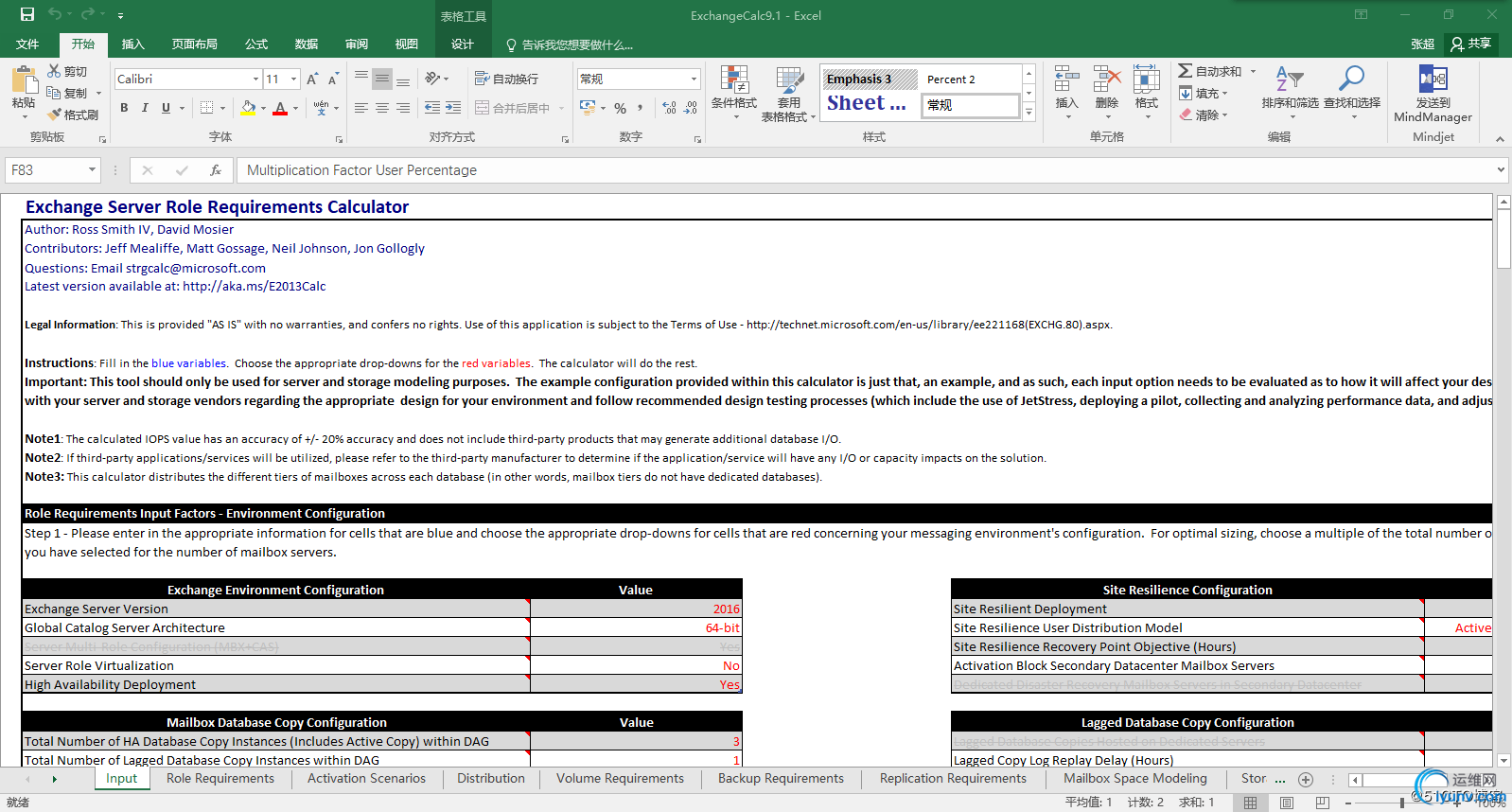

　　打开后界面如下：

　　相信各位午饭已经看的有点不耐烦了，接下来小弟就给大家介绍下该工具如何使用，相信看过小弟上一篇博客的可能知道，有这么一个需求。

　　基于员工等级规划邮箱大小（大领导邮箱5G，普通领导3G，财务部2G，技术部、人事部、法务部、销售部均1G，剩余部署500M）

　　这个需求其实还需要借助另一个信息才能进行架构设计，那就是各个部门有多少人，上一篇博客里我也写到了，详细信息如下：

　　ITSoul公司目前大约有3000人左右，已经部署活动目录，单林单域单站点，域名为ITsoul.inter，现在公司大领导有15位，普通领导有120位，普通员工有2865人（其中技术部有1000人，财务有350人，人事有280人，法务部有70人，销售部有700人，商务部有300人，其他部门有165人）

　　有了如上2个信息后我们就可以开始进行架构设计了，设计步骤如下：

• 打开下载完成的架构设计工具



• 首先打开后我们需要先选择要设计的Exchange版本，最新版本的支持Exchange 2013/2016这2个版本的架构设计，其次我们要选择系统版本，做Exchange的服务器是64位还是32位。

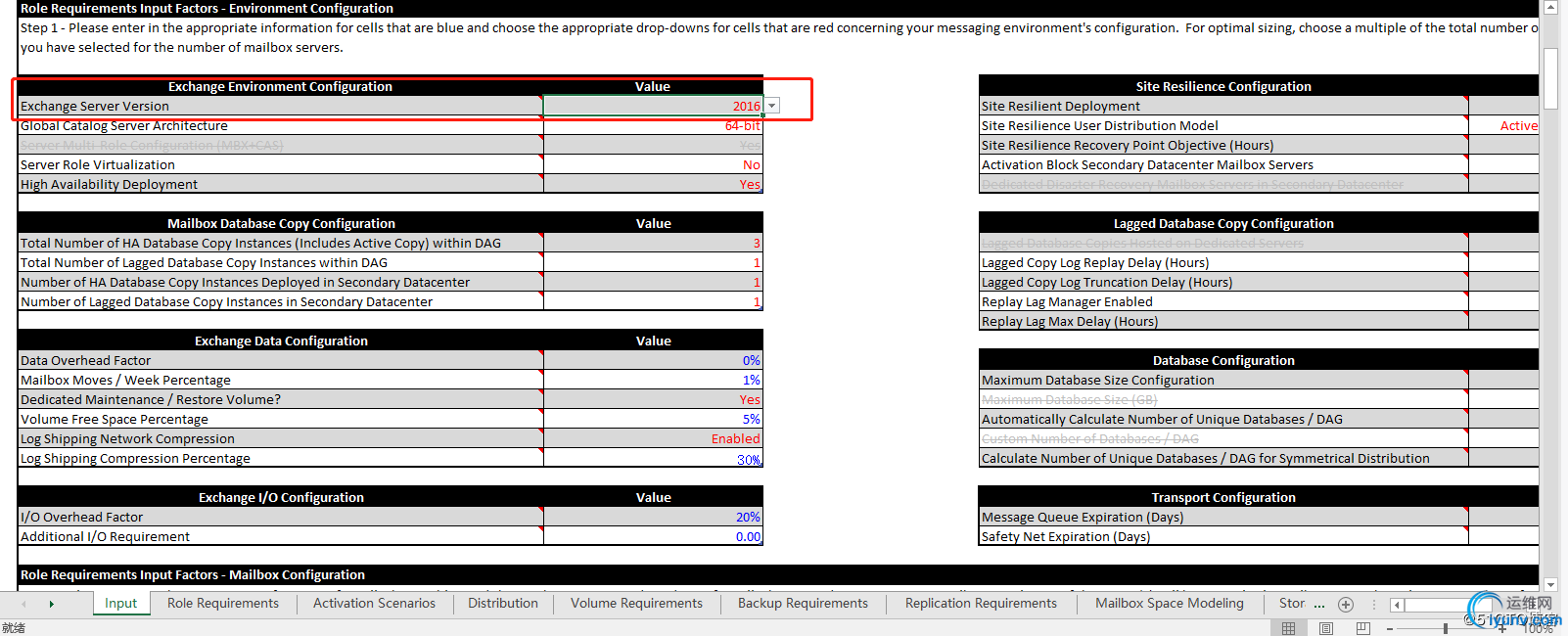

　　选择Exchange版本

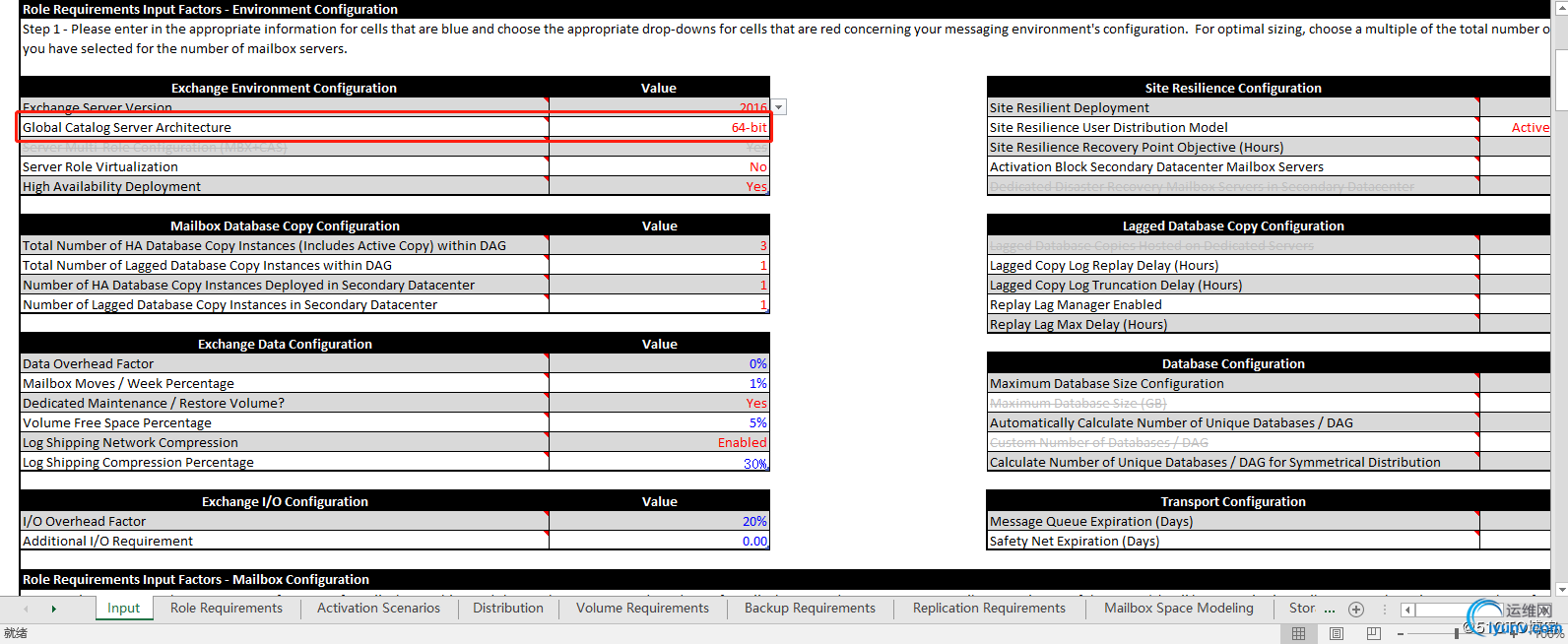

　　选择系统位数

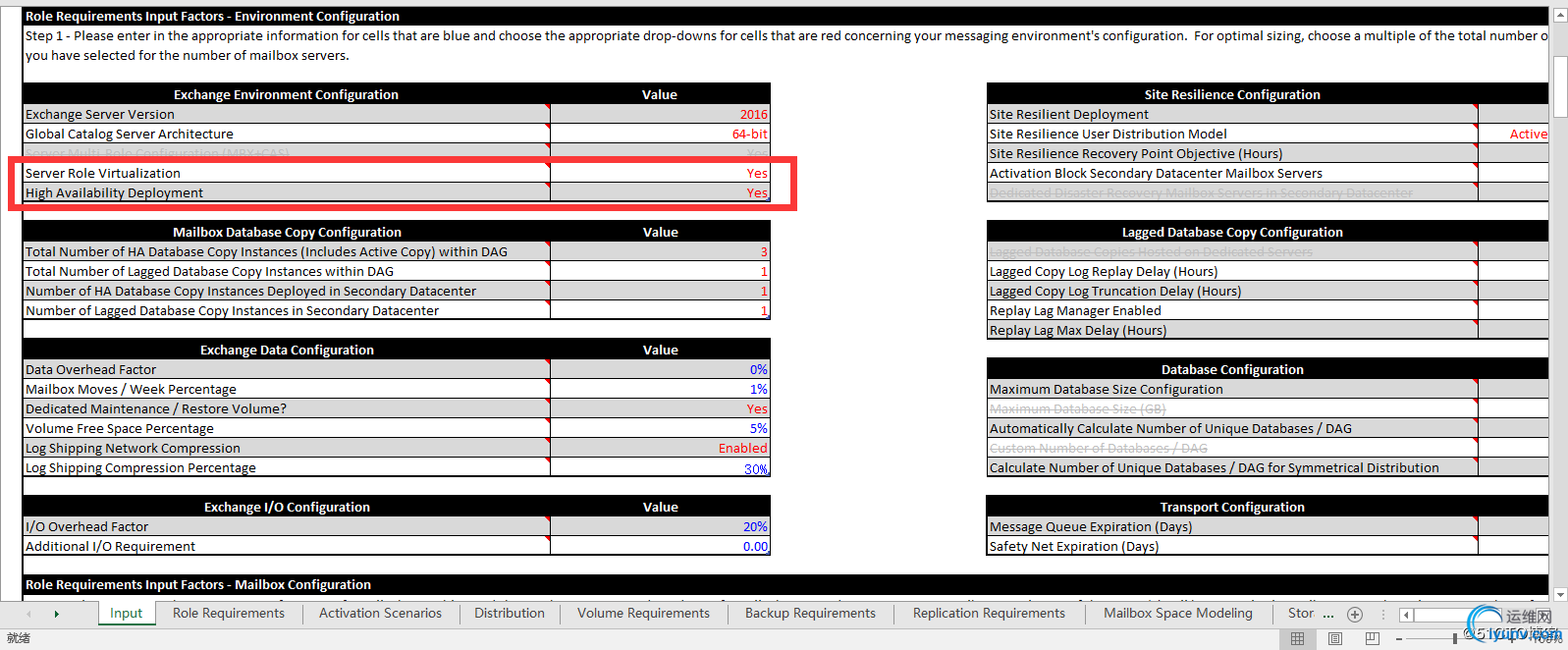

　　3、接下来我们选择用于部署Exchange的服务器是否为虚拟机，是否要做高可用，这里我们使用的虚拟机，并且需要做NLB和DAG，所以2个地方我都选择了“Yes”

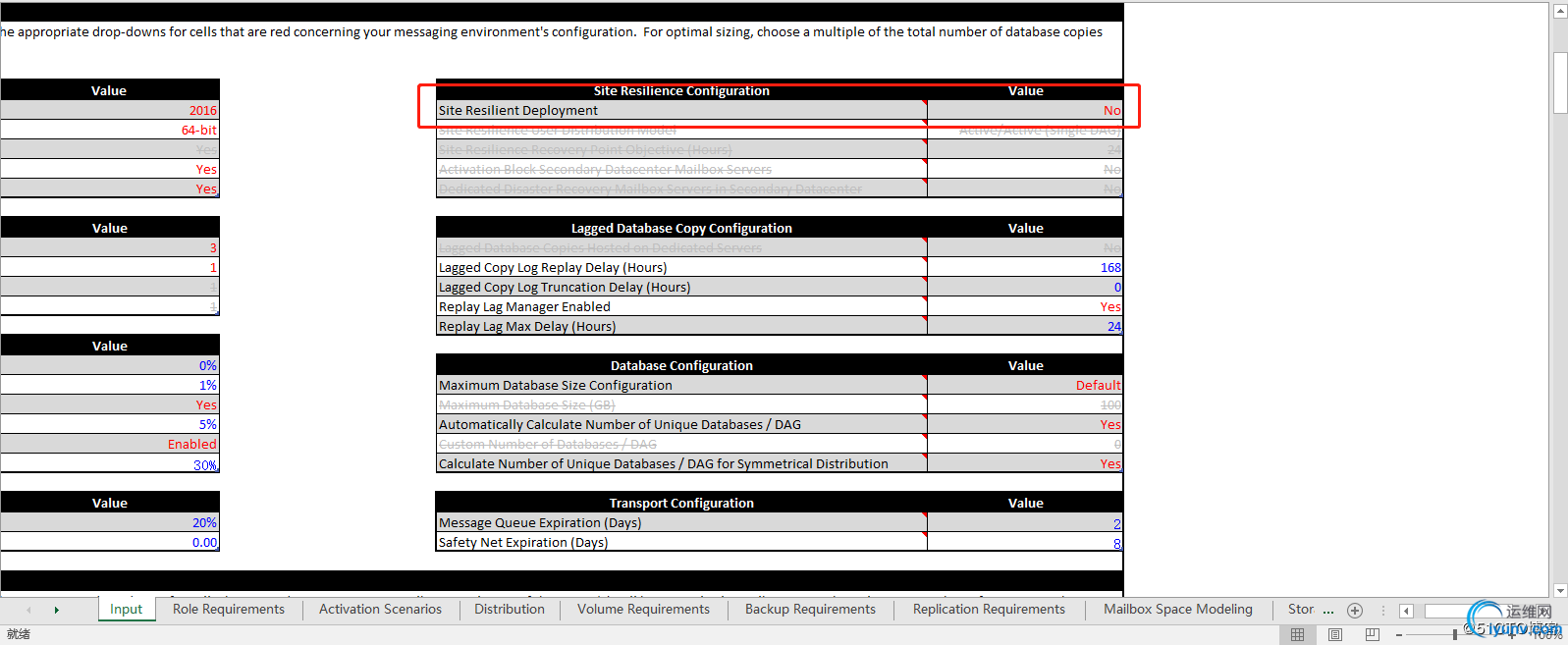

　　4、接下来将表格往右拉一下，选择要设计的架构是否要设计DR，我们的环境暂时不考虑DR，所以选择”No”,这里说的DR就是您们经常说的异地容灾环境并不是NLB也不是DAG，后续我会抽时间利用一篇博客详细介绍下这个功能，想了解该功能的可以关注下小弟的博客，更新后大家会在微信上收到通知

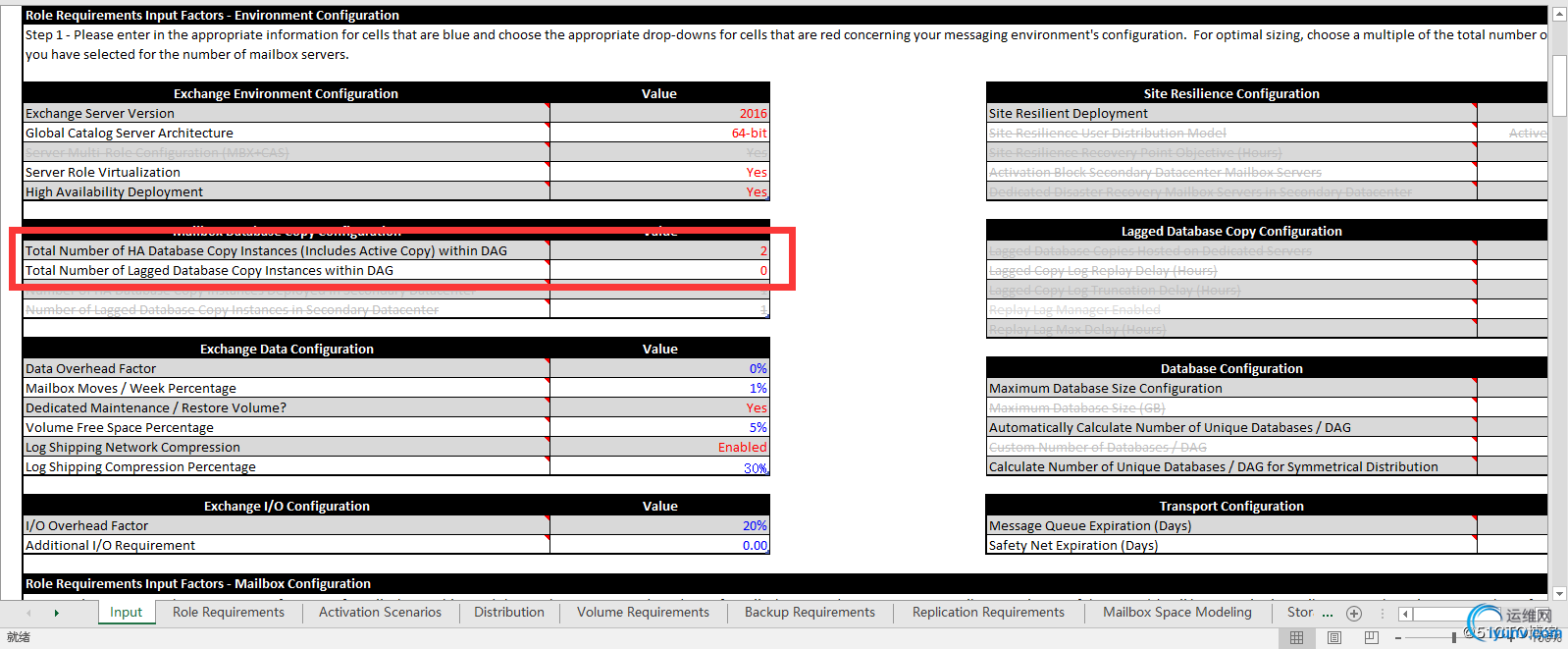

　　5、完成了上面的步骤，接下来我们选择在整个架构中每个数据库加上主副本一个有几个副本和延迟副本数量，这里我计划每个数据库做一个副本，那么加上主一个就是2个，所以这里我选择2个，由于我们不需要使用延迟副本，所以选择0即可，如图所示：

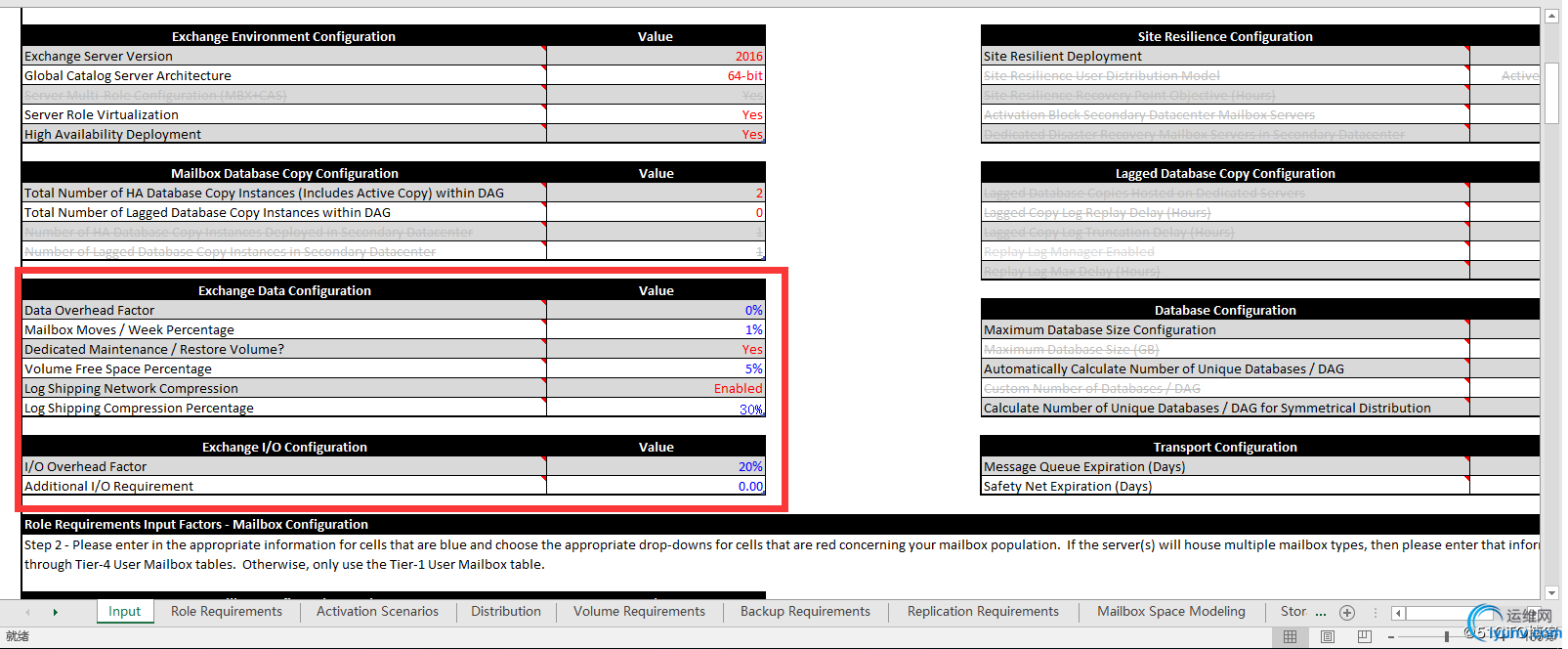

　　6、步骤1内其他内容保持默认即可

　　接下来我们进行步骤2里面的内容，步骤2主要是计算所需要的空间，该工具支持4种类型的用户一起计算，为了能让各位老铁能看明白，小弟就每个类型的用户计算一次。

　　7、首先我们先计算大领导所需要的存储空间，我们回头看下大领导的人数与每位领导的邮箱配额。

　　根据上篇博客叙述，我们了解到公司大领导有15位，每位邮箱限额为5G，那么相信有的老铁会问我，这个还算什么，15位领导，每位5G，那么不就是15X5=95G，这不就完事了，干嘛要这么费劲，其实并不是这样的，在这个基础上我们还需要加上每位用户的Log文件，微软是一个公式用于计算这个的，那么我们看使用这个工具该如何计算。

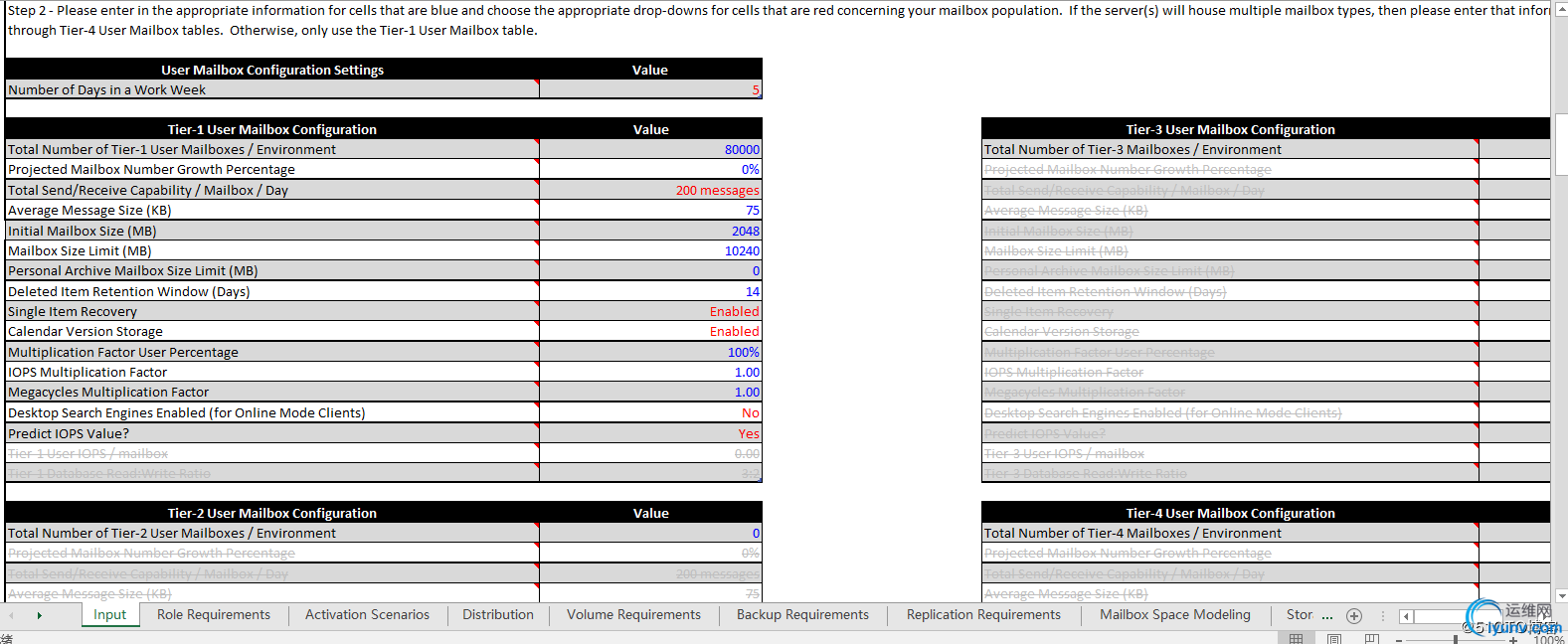

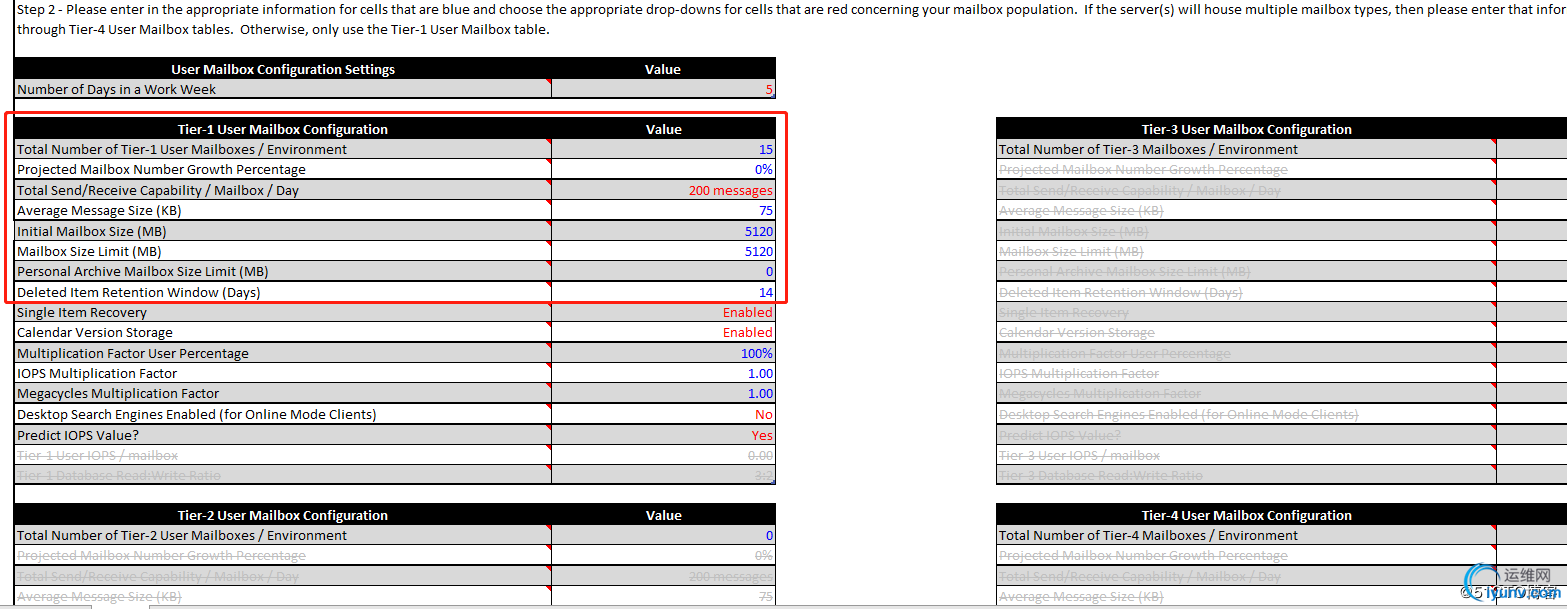

　　8、首先我们按照如下内容进行计算
　　   用户数量：15
　　   每天平均收发50封邮件
　　   每封邮件平均75K
　　   每人邮箱大小5GB

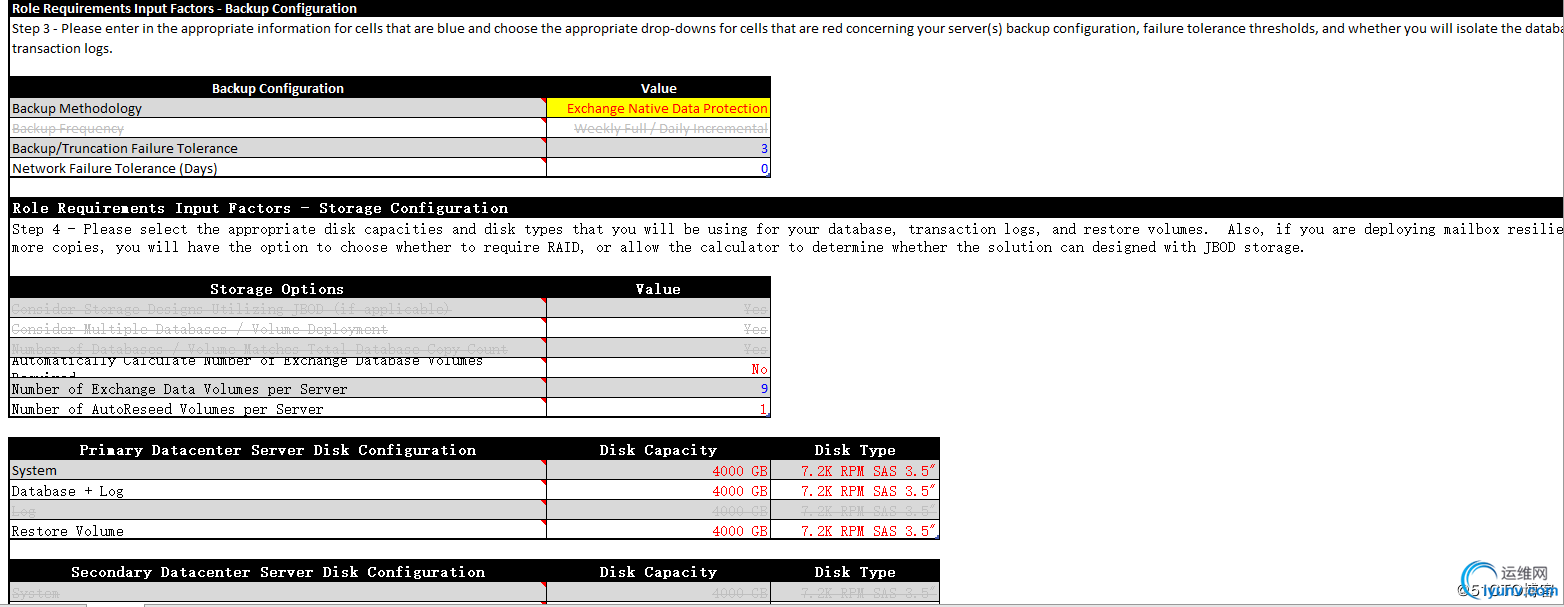

　　9、接下来进入步骤3和步骤4，步骤3、4根据实际环境选择硬盘即可，我这里就保持默认了。

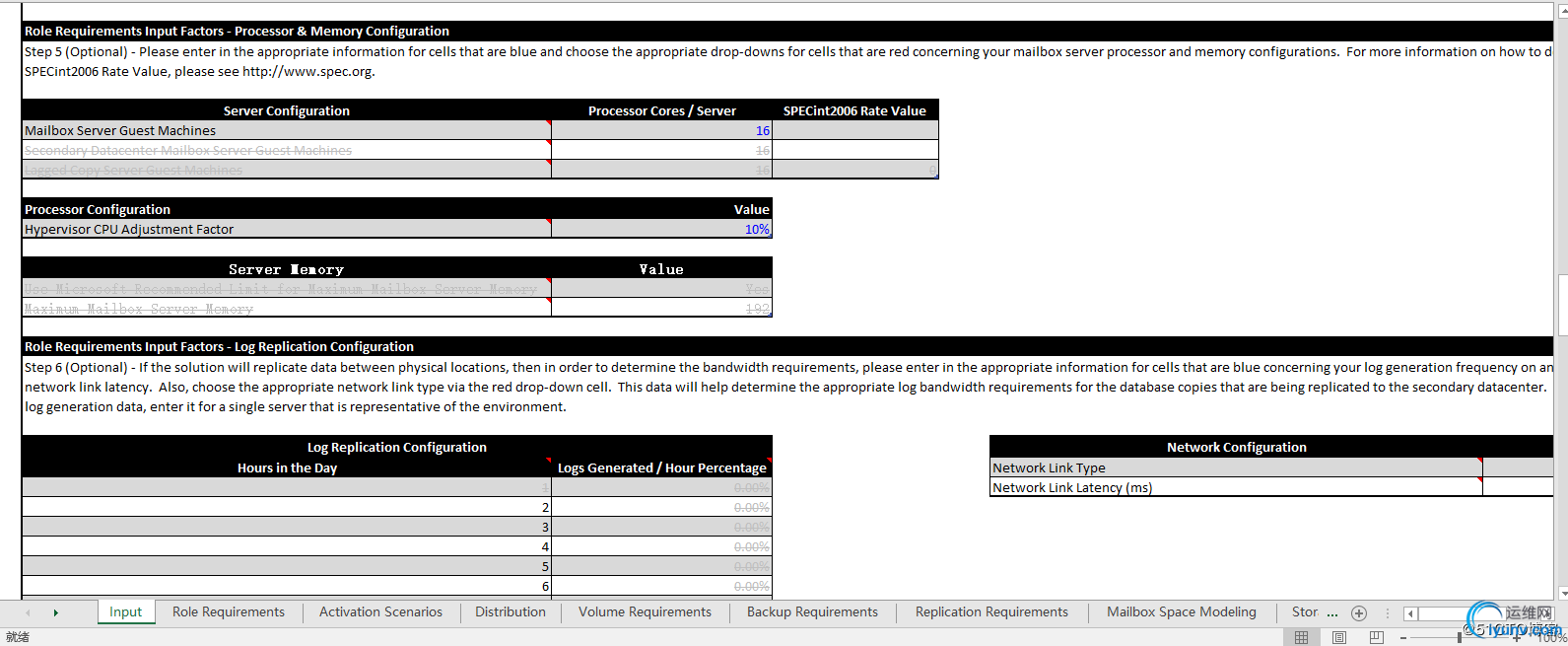

　　10、步骤5同样根据实际环境选择CPU核数就可以了，我这里也保持默认了

　　11、步骤6用途也不是太大，我这里也保持默认了

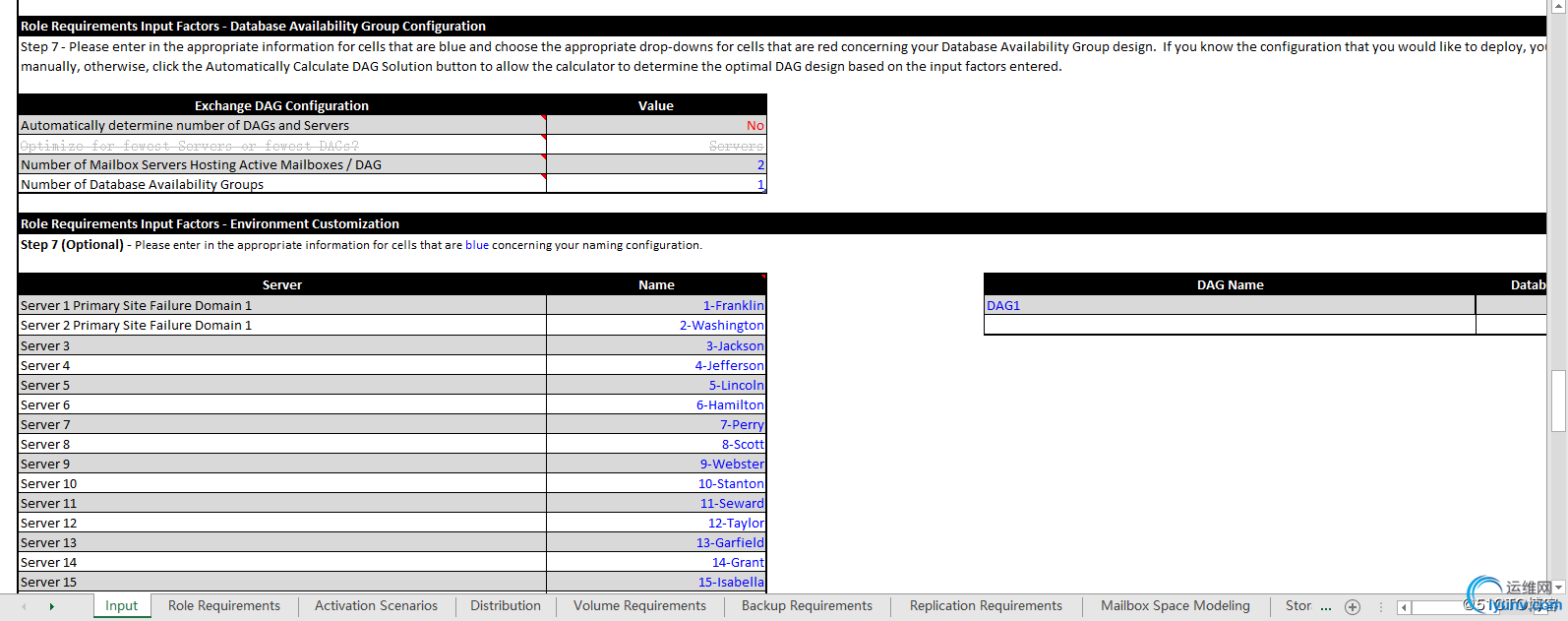

　　12、步骤7就比较重要了，这里我们可以定义需要的服务器数量和DAG的数量，建议不要让它自己计算，最好能给出一个值，按照我的计划是使用2台服务器部署Ex2016，部署1个DAG，所以这里我就选择了2台服务器1个DAG，如果大家想定义DAG名称、服务器名称在这里也可以修改。

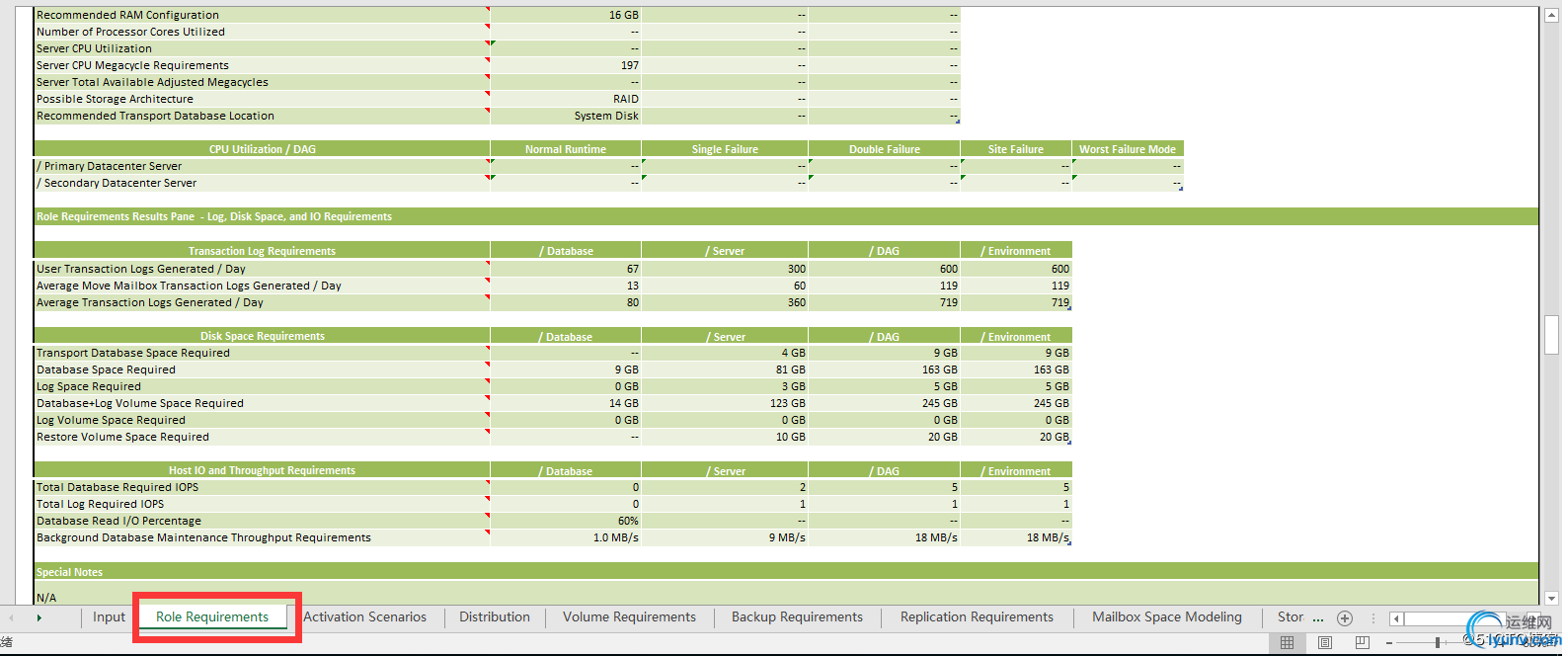

　　13、根据如上内容我们可以算出如下信息（点击表的Role Requirements）：

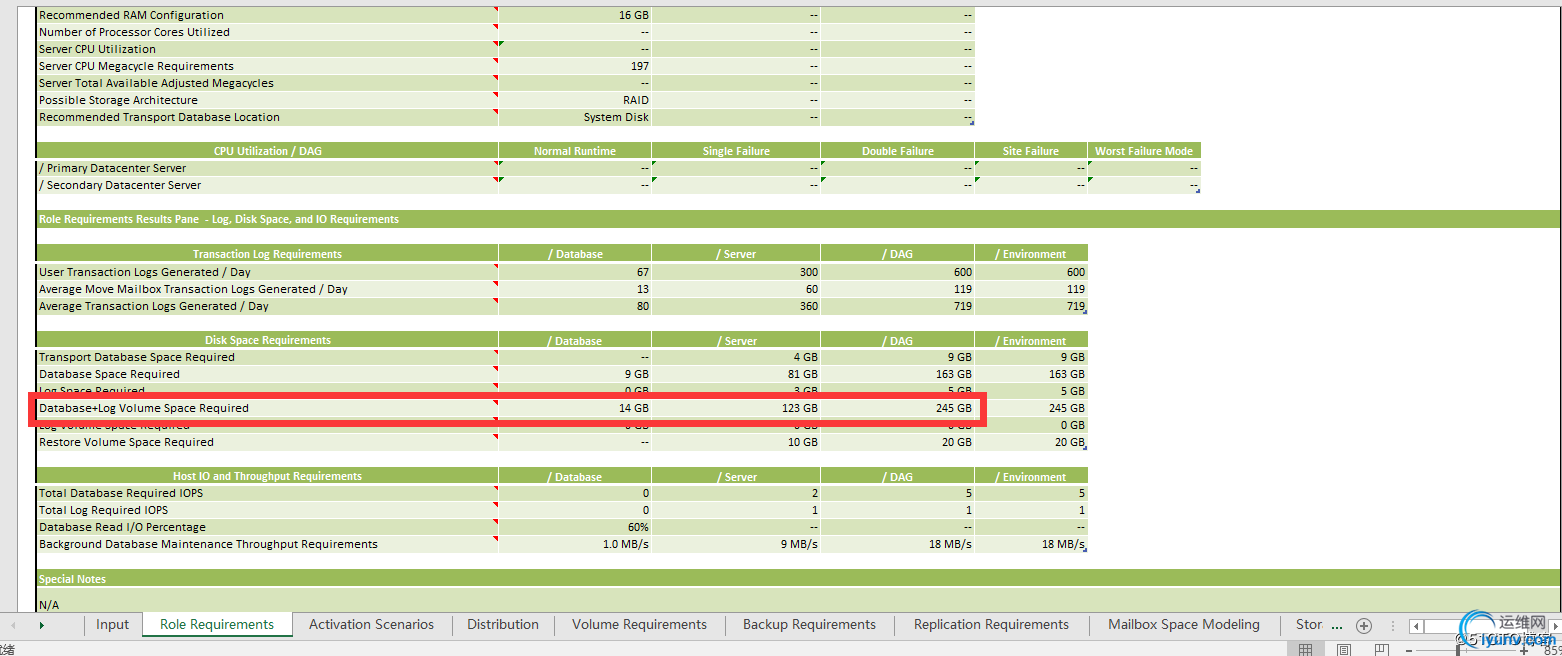

　　详细信息如下：
　　   整个DAG需要245G的空间

　　   每台服务器分1块磁盘，每个磁盘123G(当然也可以根据需求分多块磁盘)
　　   总计需要2个数据库，每个数据库承载8用户（根据需求可修改为1个库）

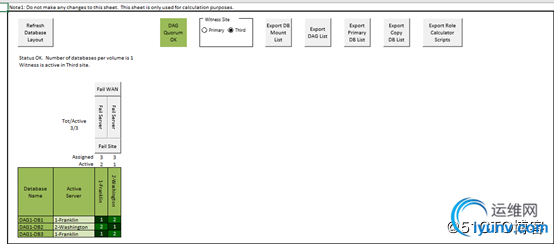

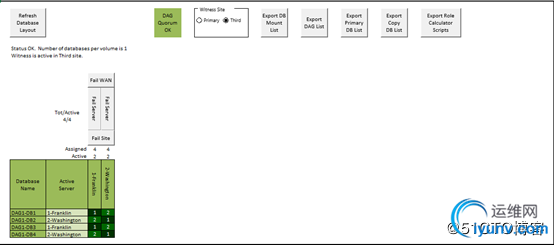

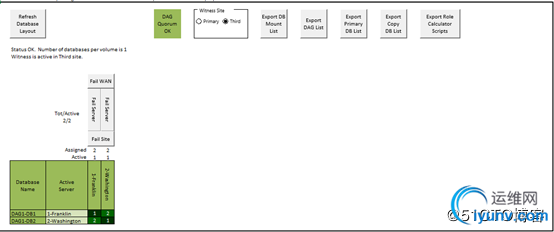

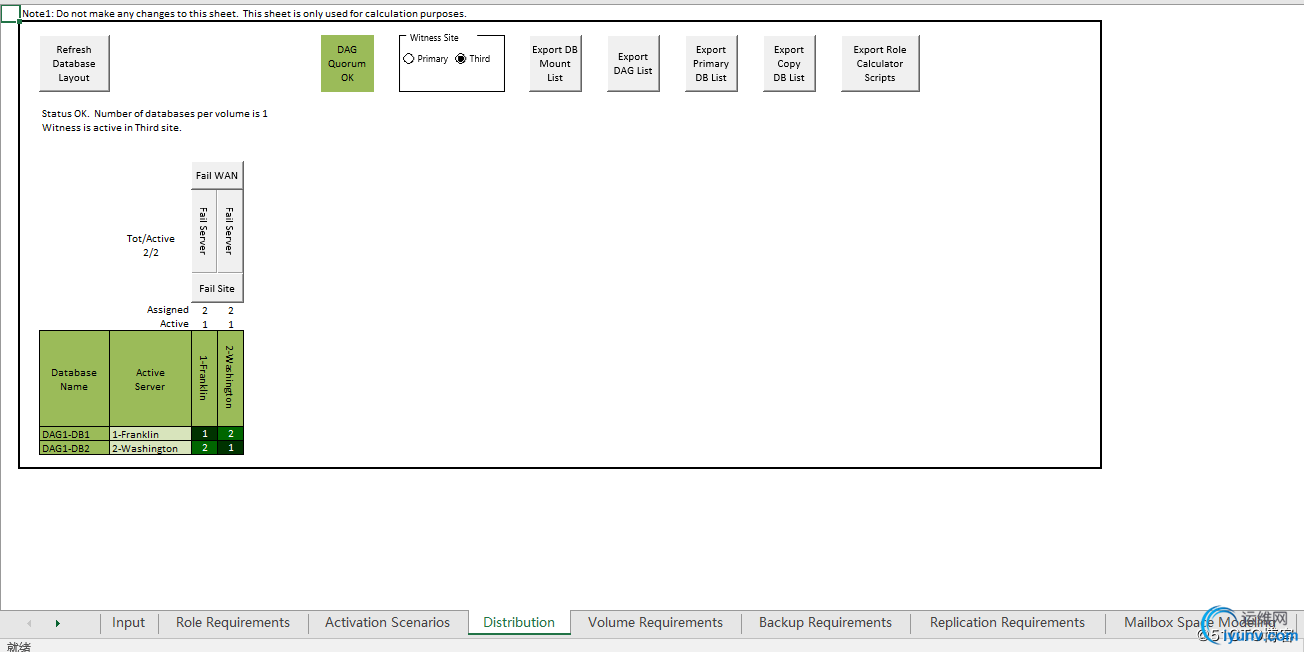

　　如果想知道这2个数据库是如何划分的，可以点击Distribution，如图所示，数据库划分如下：

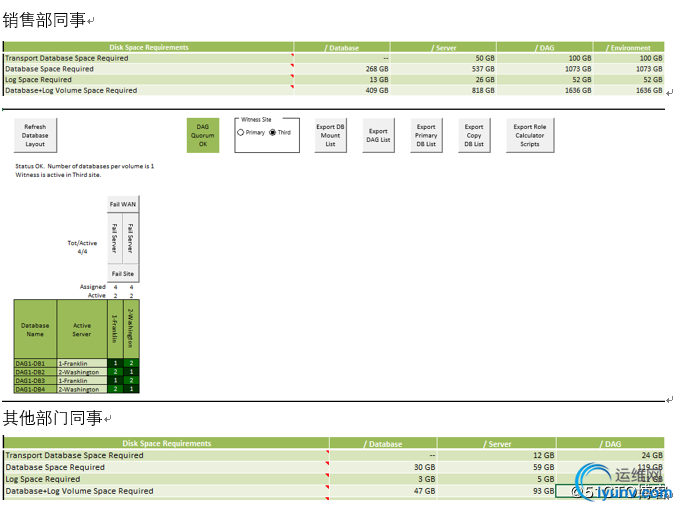

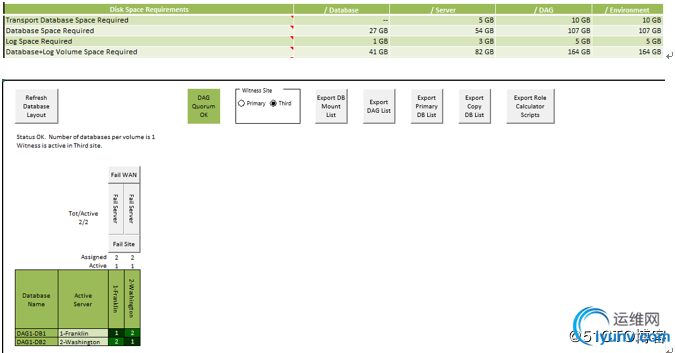

　　14、以上我们就计算完了大领导所需的磁盘空间，接下来大家可以参照上面步骤计算其他职位所需的存储空间，这里我就直接粘贴计算完成后的截图了。（大家都知道如何完了，接下来的图我就不一个个替换了）
　　   普通领导

　　   财务同事

　　技术部同事：

　　人事部同事：

　　法务部同事

　　11、根据以上计算我们可以得出如下结论：
　　   每天平均收发50封邮件
　　   每封邮件平均75K
　　   3000名用户共DAG需要7.5T空间，共计2台服务器，每台需要3.7T空间

　　到此我们的架构设计工作已经完成，接下来我们将进入下一章节，欢迎大家点击关注，关注后更新完成后您的微信会第一时间收到通知。
