Hyper-V性能监控_CPU

vivion26

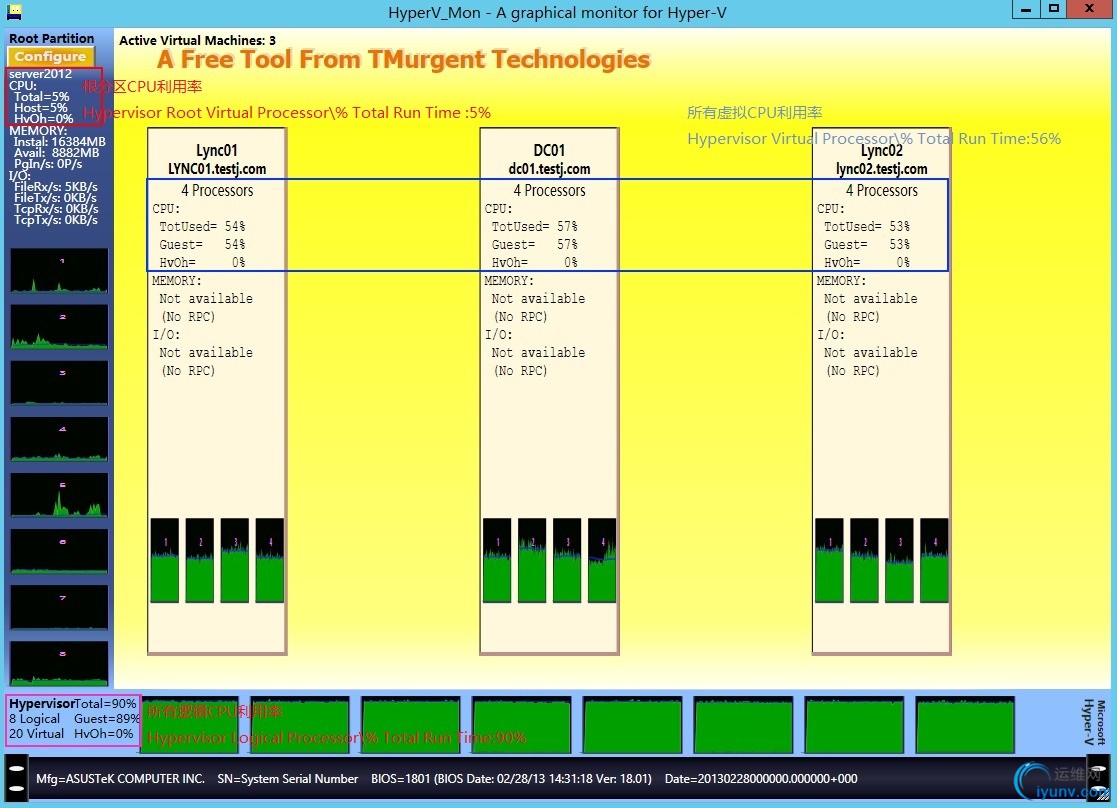

　　Hyper-V性能监控： 　　物理CPU： \Hyper-V Hypervisor Logical Processor(*)\%Total Run Time 　　%Total Run Time ：处理器处理来宾代码和虚拟机监控程序代码所花费时间的百分比 　　%Total Run Time = %Guest Run Time + %Hypervisor Run Time 　　 　　虚拟CPU： \Hyper-V Hypervisor Virtual Processor(*)\%Guest Run Time 　　 　　根分区CPU: \Hyper-V Hypervisor Root Virtual Processor(_Total)\%Total Run Time (注：宿主机本身其实也是一台虚机，该虚机的配置=宿主机本身配置） 　　 　　Hypervisor\Logical Processors:8 宿主机所有CPU核心总数量 　　Hypervisor\Virtual Processors:20=4C*3+8 > 8（3台运行中VM，每个VM 4vC，宿主8vC） 　　Hypervisor\Partitions :4=3+1 (3运行中VM+1根分区） 　　 　　Hyper-V Hypervisor Logical Processor(_Total)\% Total Run Time：物理CPU总体使用率，可用 Hyper-V Hypervisor Logical Processor(_Total)\% Guest Run Time Hyper-V Hypervisor Logical Processor(_Total)\% Hypervisor Run Time 　　 　　单台VM CPU（每个核心）利用率：（该值与VM中任务管理器中看到的CPU利用率并不是一回事，不能直接使用该值来衡量VM CPU使用率，实际查看还是使用vM中的任务管理器） Hyper-V Hypervisor Virtual Processor(2003_1:Hv VP 0)\来宾运行时间百分比 Hyper-V Hypervisor Virtual Processor(2003_1:Hv VP 1)\来宾运行时间百分比 Hyper-V Hypervisor Virtual Processor(2003_1:Hv VP 2)\来宾运行时间百分比 Hyper-V Hypervisor Virtual Processor(2003_1:Hv VP 3)\来宾运行时间百分比 　　Hyper-V Hypervisor Virtual Processor(_Total)\来宾运行时间百分比 （与vCPU数量有关系，不能直接使用该值来衡量实际VM的CPU利用率） Hyper-V Hypervisor Virtual Processor(_Total)\虚拟机监控程序运行时间百分比 Hyper-V Hypervisor Virtual Processor(_Total)\总运行时间百分比 　　 　　vCPU/pCPU: 　　 　　上图的最下面黑色区域代表硬件层，包含了硬件信息的描述，中间的Hypervisor层区域，Total代表看到物理CPU的总使用率；Guest代表包括了父分区以及其他正在运行的VM操作系统的总使用率；HvOh表示Hypervisor Overhead，这里的HvOh表示Hypervisor层自己的开销，它的开销数据代表着父分区和其他VM的开销。8Logical CPU，20Virtual CPU（4*3+8） 　　54%*（4/8）+57%*（4/8）+53%*（4/8）+5%*（8/8）= 87%（所有Guest OS开销，，数值时刻处于动态，约等于90%） 　　56%*12/8 + 5%*（8/8）=89% ，约等于90% 　　当根分区或者子分区CPU压力增大时，Logical Processor\% Total Run Time都会增高。 　　如果vCPU个数（12，不包含根分区）大于LogicalCPU个数（8）时：第一台VM的CPU利用率达到80%，第二台VM的CPU利用率达到80%，则当第三台VM的CPU利用率逐渐增大时，会导致对物理CPU的争抢，三台VM的CPU利用率都会降低，最后达到一个均衡，如上图 　　 　　物理CPU和虚拟CPU不能划等号，没有直接关系： 　　测试： 　　宿主8C，VM01:8C,VM02:8C 　　测试1： 　　VM01和VM02同时开机，VM01的Cpu利用率达到80%（任务管理器），VM01:Hv VP 0:80%，Hyper-V Hypervisor Virtual Processor(_Total)\总运行时间百分比：50%。关闭VM02后，Hyper-V Hypervisor Virtual Processor(_Total)\总运行时间百分比：100%。 　　可得知Hyper-V Hypervisor Virtual Processor(_Total)\总运行时间百分比 与vCPU总数量有关系，vCPU数量越多（只算运行中的VM），该值越低 　　测试2： 　　VM01开机，VM02关机，VM01的Cpu利用率达到80%（任务管理器），VM01:Hv VP 0=80%，宿主CPU：80%。 　　启动VM02后，VM02的CPU达到80%（任务管理器）的时候，VM01:Hv VP 0=45%， VM02:Hv VP 0=45%，VM02的CPU达到80%（任务管理器），宿主CPU：99% 　　总结：vCPU数量越多，宿主CPU利用率越高。当物理CPU利用率已达到100%时，再启动新的VM，则VM之间会争夺CPU资源，导致VM性能下降（此时 Hyper-V Hypervisor Virtual Processor(VM01:Hv VP 0)\总运行时间百分比 会下降，最终每台VM之间比例基本持平）。虽然VM01和VM02分别分配了8vCPU，但实际上只是抢到了4LCPU的资源，相当于4vCPU 　　测试3： 　　宿主共计48个logicalCPU，4个NUMA，每个NUMA 12个logicalCPU 使用计数器 HV VM Vid Partition\perferred NUMA Node Index（VM01）得知VM01位于NUMA节点1（LogicalCPU：12-23，共计12个） VM2008： 分配给VM2008 4vCPU， CPU达到80%， 使用了NUMA1节点的8 个LogicalCPU 分配给VM2008 8vCPU， CPU达到80%， 使用了NUMA1节点的12 个LogicalCPU 分配给VM2008 12vCPU，CPU达到80%， 使用了NUMA1节点的12 个LogicalCPU 分配给VM2008 16vCPU（此时该VM需要使用两个NUMA节点LogicalCPU资源），当CPU达到80%， 使用了NUMA1和3节点的24 个LogicalCPU 　　VM2003: 分配给VM2003 1vCPU，CPU达到80%，使用了当前NUMA节点上的4个LogicalCPU 分配给VM2003 2vCPU，CPU达到80%，使用了当前NUMA节点上的4个LogicalCPU 分配给VM2003 4vCPU，CPU达到80%，使用了当前NUMA节点上的8个LogicalCPU 分配给VM2003 8vCPU，CPU达到80%，使用了当前NUMA节点上的8个LogicalCPU 　　总结：VM如果只位于某一个NUMA节点上，则不会使用其他NUMA节点上的资源，vCPU与logicalCPU并没有直接对应关系，4vC就会调用到8logicalCPU的资源 　　======================================================= 　　 　　The “Hyper-V Hypervisor Virtual Processor” and “Hyper-V Hypervisor Root Virtual Processor” counter sets have the same counters. The only difference between the two is the ““Hyper-V Hypervisor Root Virtual Processor” contains counters for only the Root Virtual Processors (VP’s) whereas “Hyper-V Hypervisor Virtual Processor” has counter for all other partitions. 　　partition=分区=虚机，一个分区就是一个虚机，根分区就是宿主机 　　 　　 　　 与在 Hyper-V 上运行来宾操作系统相关的成本 　　与所有服务器虚拟化软件一样，运行必需的虚拟化代码以支持在 Hyper-V 上运行的来宾操作系统都会产生一定的开销。以下各节总结了在 Hyper-V 虚拟机上运行来宾操作系统时所产生的特定资源开销： CPU 开销 　　在 Hyper-V 虚拟机中运行来宾操作系统时所产生的 CPU 开销的范围是 9% 到 12%。例如，在 Hyper-V 虚拟机中运行的来宾操作系统通常有 88–91% 的空闲 CPU 资源可用于在物理硬件上运行的对等操作系统。 内存开销 　　在 Hyper-V 虚拟机中运行来宾操作系统时所产生的内存开销大约为 300 MB（用于虚拟机监控程序），加上第一次为每台虚拟机分配 1 GB RAM 时产生的 32 MB 内存开销，再加上以后每次为每台虚拟机分配 1 GB RAM 时产生的 8 MB 内存开销。 网络开销 　　与在 Hyper-V 虚拟机中运行来宾操作系统直接相关的网络延迟大约不到一毫秒 (ms)，而且来宾操作系统维护的网络输出队列长度通常不超过 1。 磁盘开销 　　在 Hyper-V 中使用直通磁盘功能时，与在 Hyper-V 虚拟机中运行来宾操作系统相关联的磁盘 I/O 开销的范围是 6% 到 8%。例如，在 Hyper-V 上运行的来宾操作系统通常有 92–94% 的空闲磁盘 I/O 可用于在物理硬件上运行的对等操作系统。 　　 SO娱乐城：真_人.足球.彩票齐全| 开户送10元.首存送58元.手机可投┞注任何游戏顶级信用┞提现即时到账SO.CC
