Exchange 日常管理七之：客户端访问服务器高可用部署

　　之前的博文中我们已经成功部署了两台Exchange2010的CAS/HUB服务器，现在我们要把两台CAS/HUB服务器合并为一个CAS阵列。在Exchange2003中，用户可以直接访问Exchange的邮箱服务器。但从Exchange2007开始，用户就不能直接访问邮箱服务器了，用户若想访问邮箱服务器就必须访问CAS服务器才可以连接到自己的邮箱。这样CAS服务器就成为访问Exchange服务器所必须面对的一个前台接待。所以一旦CAS服务器出现问题，用户访问Exchange服务器就会立刻遇到麻烦。想要避免这种场景，比较有效的手段就是把多台CAS服务器组成一个CAS阵列，这样就可以起到负载平衡及容错的作用。
　　我们要在两台CAS/HUB服务器上配置网络负载平衡。网络负载平衡（NLB）对很多朋友来说并不陌生。NLB需要通过心跳网卡在主机之间传递心跳信号，那么在究竟是否需要在CAS/HUB服务器上使用两块网卡我们需要考虑一下几种方案:
　　1、 使用两块网卡：一块网卡传递心跳信号，一块网卡用于生产环境。
　　2、 使用一块网卡：一块网卡身兼两职也是可以的（考虑到心跳信号数据量并不大）。
　　在此我们的实验使用一块网卡。
创建网络负载平衡群集（NLB）
检测是否安装网络负载平衡群集

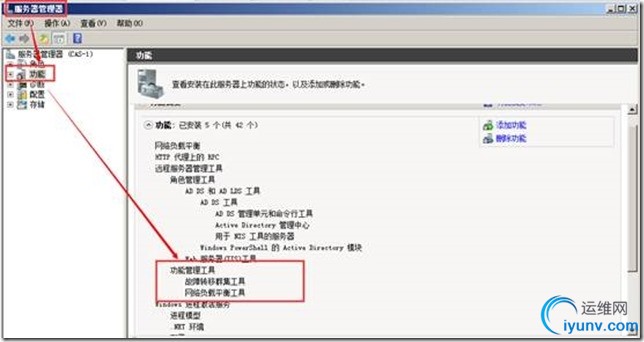

　　打开服务器管理器---点击功能：

　　OK、这里可以看到我们已经安装完了故障转移群集，如果有没有安装的朋友可以在添加功能页内安装。
创建负载平衡群集

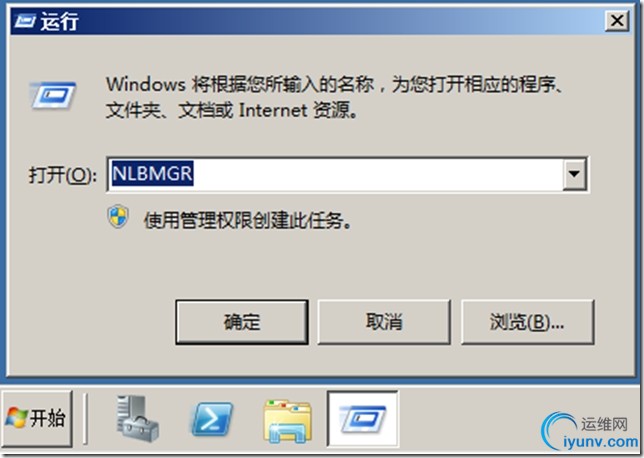

　　在CAS/HUB服务器上同时按下WIN+R键：

　　输入NLBMGR点击确定：

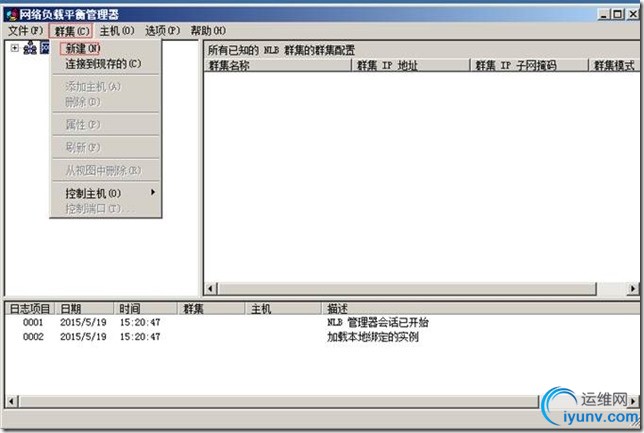

　　点击群集---新建：

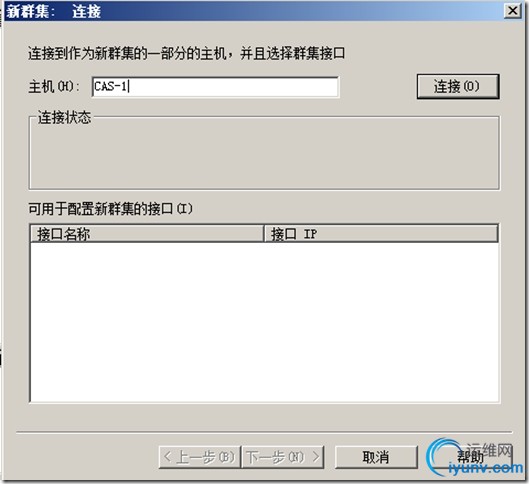

　　在主机位置输入我们CAS/HUB服务器的主机名，然后点击链接：

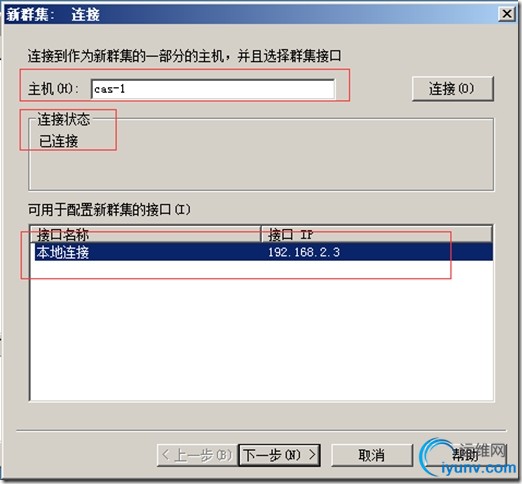

　　链接状态显示已连接后会在下方列出我们当前所有的IP地址，这里我们直接点击下一步：

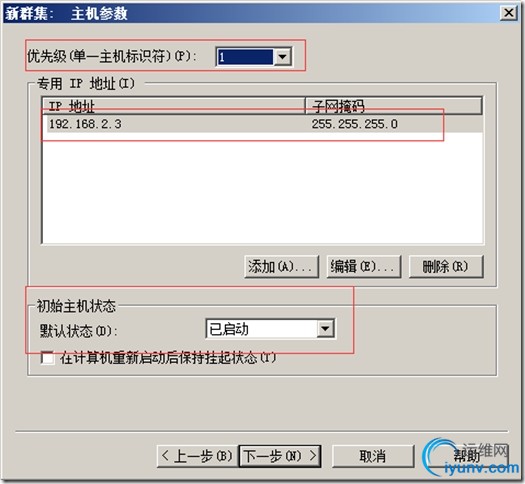

　　这里我们确定优先级、ip地址以及初始主机状态没有问题后点击下一步：
　　注意：由于CASHUB1服务器是群集内的第一台服务器，因此优先级为默认为1

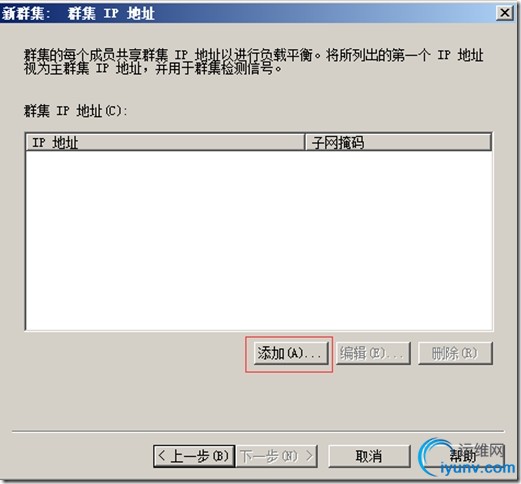

　　这里我们点击添加来添加一个群集的IP地址（因为我cas-1和cas-2所使用的ip地址分别问192.168.2.3和192.168.2.4所以在此我们的群集IP地址使用192.168.2.100）：

　　输入好我们的群集IP地址以后点击确定:

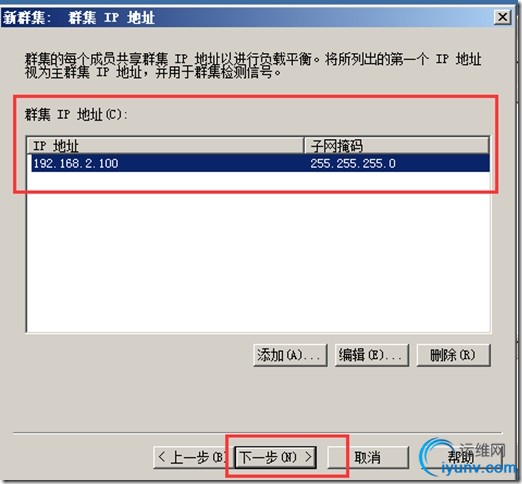

　　确定我们的群集IP地址没有问题后点击下一步:

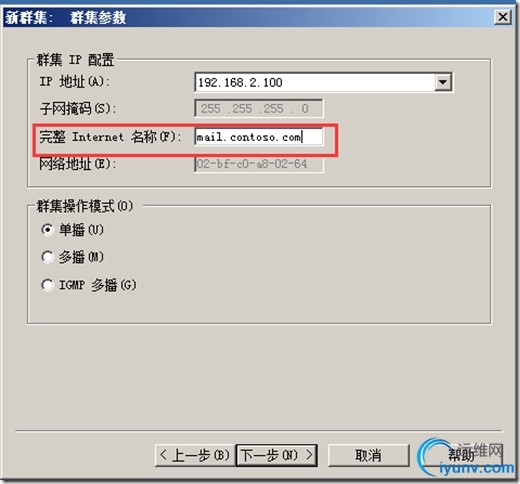

　　群集的虚拟IP设置-完成后，我们还要设置群集的域名，这个域名应该是此邮件系统在公网上使用的域名。这里我们输入完全限定域名mail.contoso.com，点击下一步：
　　注意：设置完群集域名后，我们需要在DNS服务器中把mail.contoso.com对应的IP修改为群集的虚拟IP。

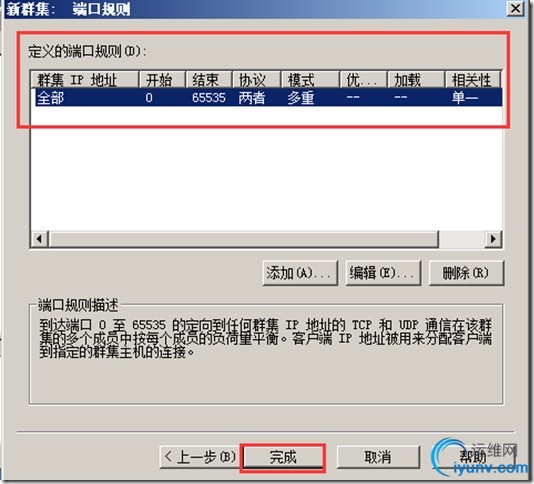

　　保持端口不变，点击完成:

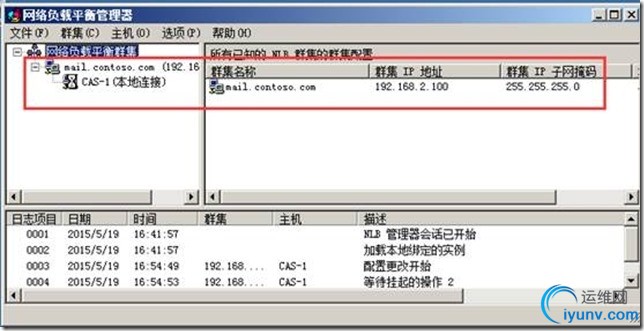

　　点击完成后可以看到我们刚刚新建的NLB群集
　　cas-1是群集内的第一台主机，下面我们将第二台主机cas-2加入群集：

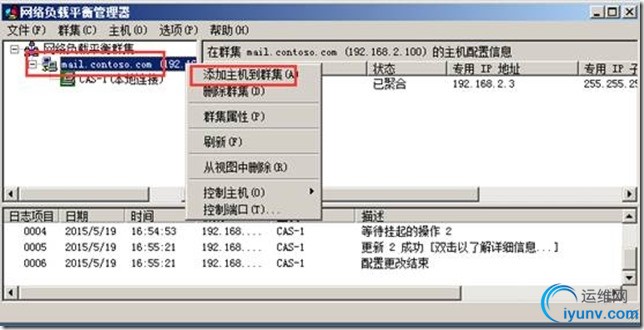

　　在网络负载平衡管理器中，鼠标右键mail.contoso.com：

　　点击添加主机到群集：

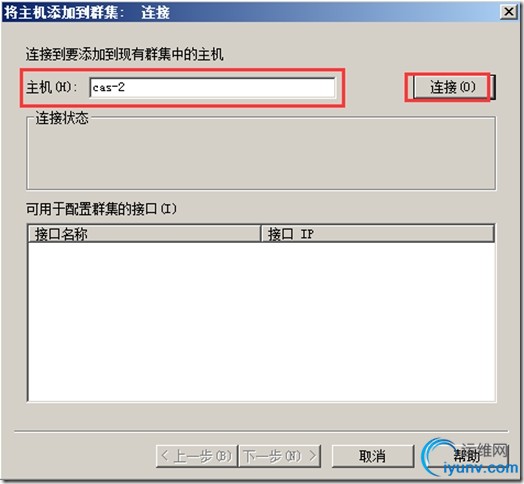

　　输入我们第二台主机名称cas-2，点击连接：

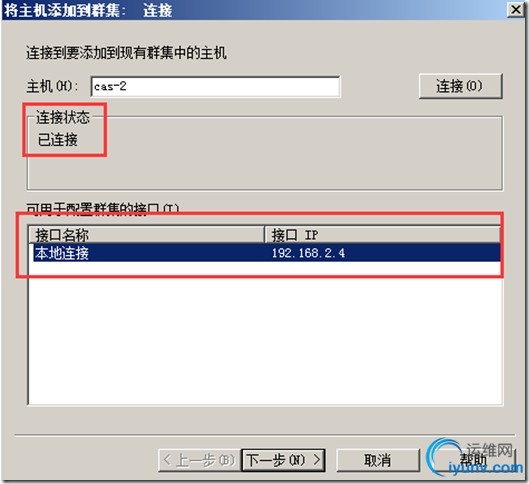

　　可以看到已经成功连接到我们的第二台主机cas-2并且已经获得了它的IP地址，在此我们点击下一步：

　　这里确定它的优先级为2、ip地址没有错误以及初始主机状态为已启动状态后点击下一步：

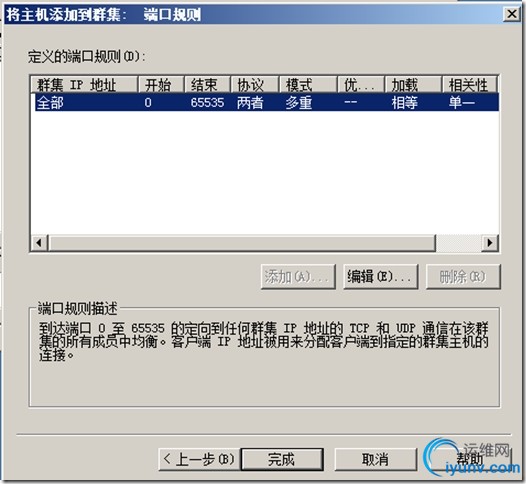

　　和之前一样，这里我们对端口不做更改，点击完成：

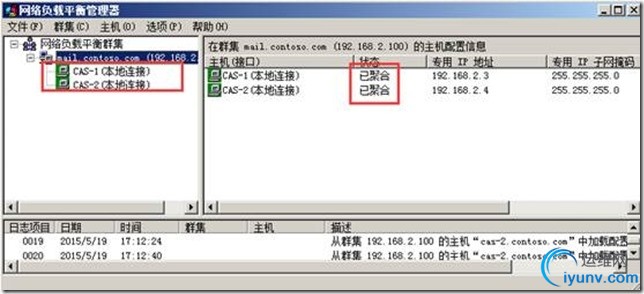

　　OK，群集内的两块网卡都已聚合成功，群集状态正常。
修改DNS记录
　　创建负载平衡群集后，我们相当于拥有了一台虚拟的CASHUB服务器，这台虚拟服务器的IP是192.168.2.100，域名是mail.contoso.com。接下来我们要修改DNS记录，把内网的mail.contoso.com域名指向192.168.2.100。
　　打开DNS管理器：

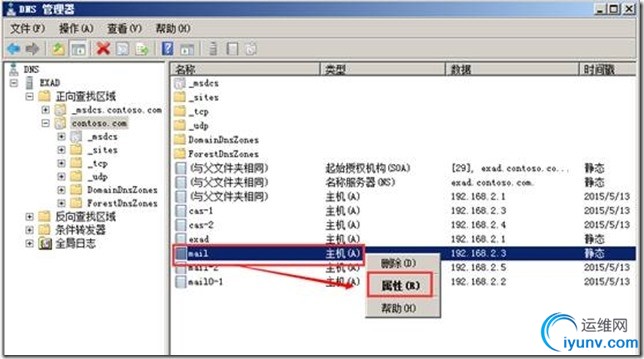

　　鼠标右键mail这条记录：

　　点击属性:

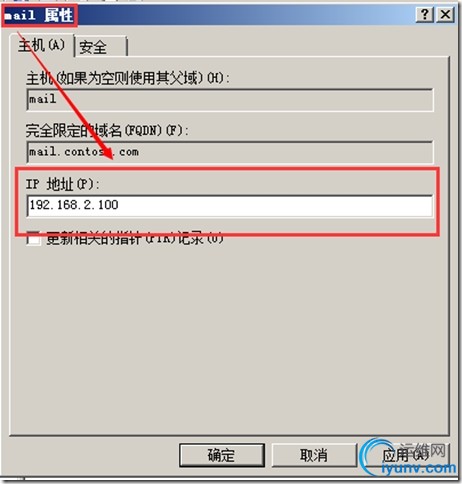

　　将IP地址修改为我们群集的IP地址，点击确定：

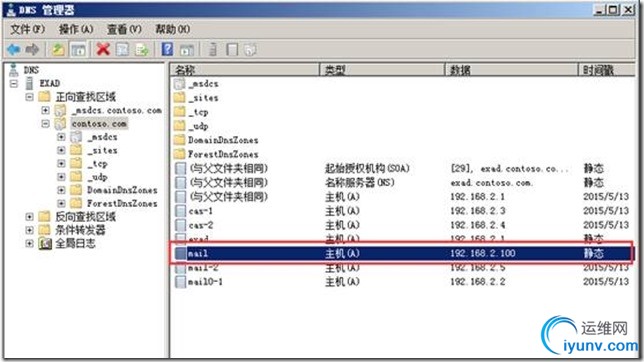

　　OK、可以看到IP地址已经修改成功。
创建CAS阵列

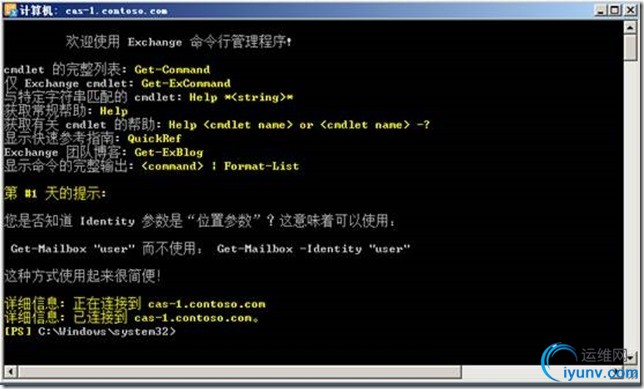

　　最后我们需要创建一个CAS阵列，其实就是让Exchange2010服务器支持负载平衡。我们在CASHUB1服务器上打开Exchange Management Shell（EMS）：

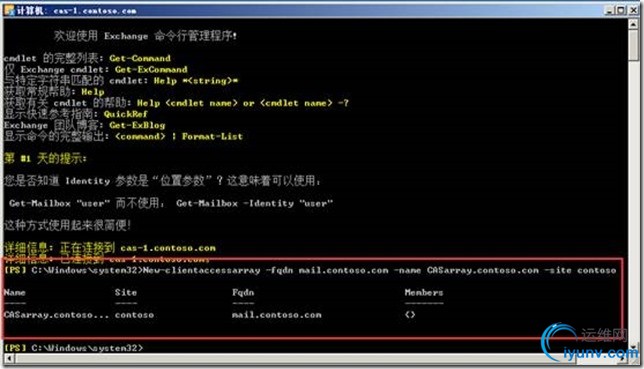

　　运行“New-clientaccessarray -fqdn mail.contoso.com -name CASarray.contoso.com -site contoso”。注意：这里的mail.contoso.com是Exchange服务器CAS阵列的完全合格域名，CASarray.contoso.com是CAS阵列的阵列名称，contoso是Active Directory的站点名称.

　　OK、CAS阵列创建完成。
　　创建完CAS阵列后，两台CAS/HUB服务器将成为Exchange服务器的通信中枢。Exchange的所有通讯都需要先经过CAS/HUB服务器。
