[经验分享] CISCO 3750交换机堆叠

[复制链接]

尚未签到

发表于 2018-7-14 06:53:37 | 显示全部楼层 |阅读模式
  双交换机堆叠操作
  一、基本要求:
  ios版本要一致、专用的堆叠模块和堆叠线缆、最大堆叠个数9
  二、堆叠的好处:
  高密度端口、便于管理、堆叠的交换机可以看作一台交换机统一配置
  三、堆叠实例:
  1:分别清除两台交换机的配置。

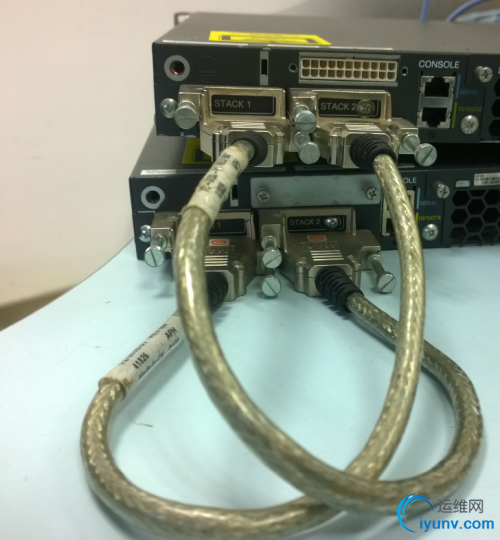

  2:物理连接好堆叠线缆(两根),连接方法为master的stack1连接到slave的stack2上面。master的stack2连接到slave的stack1上面。

  3:开master(我这里计划将上面一台作为master,所以先开启上面一台),不作任何的配置。等完全启动后。
  4:开slave的机器。

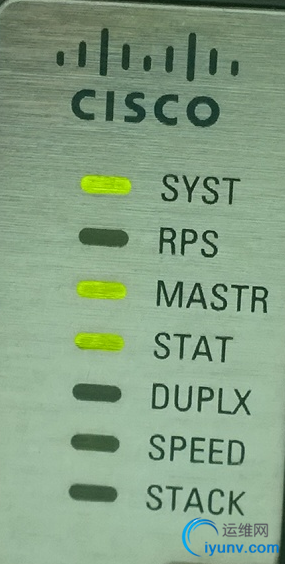

  5:不作任何的配置。(交换机前面板亮master灯的就是主)

  6:两台交换机启动完成后:

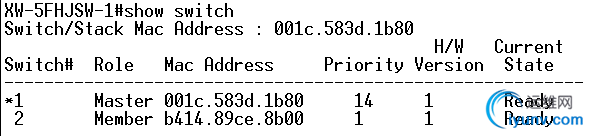

  show switch 显示堆叠交换机的汇总信息

  7:配置交换机:通过TFTP模式导入相同设备备份出来的配置文件。或者手动配置。
  常用命令:
  重启某一台交换机:reload slot <1-9>
  如果想修改两台交换机的编号,可以用如下命令,重启后生效:
  switch(config)#switch 1 renumber 3 更改switch 1的编号为3
  switch(config)#switch 2 renumber 1 更改switch 2的编号为1
  switch(config)#switch 3 renumber 2 更改switch 3的编号为2
  删除某一台交换机:例如:删除交换机1
  switch(config)#no switch 1 provision
  修改交换机优先级:默认为1,最大15,值越大的交换机会被选为master,值相同的情况下,mac地址小的优先。修改之后重启交换机高priority值得将成为master
  switch(config)#switch 1 priority 15 更改switch 1的优先级为15
  交换机故障处理:
  slave交换机故障:
  1.备份交换机配置
  2.将故障的slave交换机断电,拔掉堆叠线。
  3.找一个相同型号,相同IOS的交换机替换上去。
  4.插上堆叠线,接通电源。
  5.启动完成后slave交换机会自动从master交换机同步配置文件。
  6.使用show switch/show running-config等命令查看交换机信息。
  master交换机故障:
  方法一:不用管主从关系,直接备份配置,重做堆叠,导入配置。
  1.备份交换机配置
  2.将新master交换机和原来的slave交换机重做堆叠。
  3.导入配置文件
  4.检查运行状态
  方法二:更改交换机的优先级,将slave优先级提高。slave重启后会变为master。新的交换机自动同步master的配置
  1.备份交换机配置
  2.查看交换机的priority值。
  switch#show switch
  3.修改slave交换机的priority值为15.
  switch(config)#switch 2 priority 15
  4.保存配置
  switch#wr
  5.断电的后更换故障的master交换机,连接好堆叠线。启动两台交换机。
  6.检查运行状态。
