Gns3模拟器配置Cisco端口安全

0755mx

　　原理篇 ：局域网安全的实现
　　
　　Port security 端口安全、
　　
　　端口安全是对接入行为的一中控制，一般情况下，一个交换机的端口连接一台主机，即一个端口就应该对一个mac地址，如果一个端口上出现了2个mac地址，我们可以通过端口安全来限制一个接口上最大容纳多少mac地址以及声明哪个主机的mac可以连接这个接口。
　　交换机可以对非法接入端口的处理方式有三种：
　　protect：当已经超过所允许学习的最大mac地址数时，交换机将继续工作，但是会把来自新主机的数据帧丢弃，不发任何警告信息。
　　restrict ：当发生安全违规时，交换机将继续工作，非法的数据通信仍然可以继续，但是回向控制台发告警信息。
　　
　　shutdown：是指关闭端口为err-disable状态，除非管理员可以再全局配置模式下使用errdisable recovery将接口从错误状态中恢复过来，也可以直接进入接口重新激活接口。
　　注意：因为安全违规造成端口被关闭后，管理员可以再全局配置模式下使用errdisable recovery将接口从错误状态中恢复过来，也可以直接进入接口重新激活接口。
　　
　　静态学习Mac：静态方式，通过命令配置，存储在mac地址表中，增加到交换机的running config中。
　　动态学习Mac：动态学习Mac地址，这些地址仅存放在Mac地址表中，交换机重启或接口shutdown时会被移除。
　　sticky方式学习Mac：可以动态或者是手动配置，存储在mac地址表中，同时会增加到running config中，交换机重启时接口不需要动态的重新配置。
　　
　　交换机的某个接口连接了一台电脑，这台电脑的主人是一个attacker，它可以用某些软件
　　发了好多的帧，里面包含了10000个mac地址，而交换机的mac地址表是有限的，可以通过show sdm prefer 可以查看交换机的可接收的单播mac地址才5000个，此时mac地址表满了之后，不能再有新的帧进来了，其实mac地址表空间满了和空的mac地址表没什么区别，空的时候来一个帧就会范洪，网络带宽都被占用了，此时你的交换机的CPU利用率会很高<通过show process cpu查看>。此时你交换机就变成了hub了，那这种情况怎么阻止呢？
　　
　　命令：
　　interface f0/1
　　switchport mode access
　　switchport port-security
　　switchport port-security maximum 1
　　switchport port-security mac-address sticky
　　switchport port-security violation shutdown
　　
　　
　　交换机的端口安全属于数据链路层安全策略，也是企业网络接入控制方案中的一种，他可以有效的限制非法桌面计算机的接入，也可以有效的防御mac地址泛洪***。主要的功能是：限制一个交换机物理端口的最大mac数据，设定合法的接入主机的mac地址，制定违反端口安全策略后的行为。需要注意的是在配置交换机的端口安全之前必须声明端口的模式，比如：switchport mode access，端口安全不能被应用到动态协商的端口模式中。

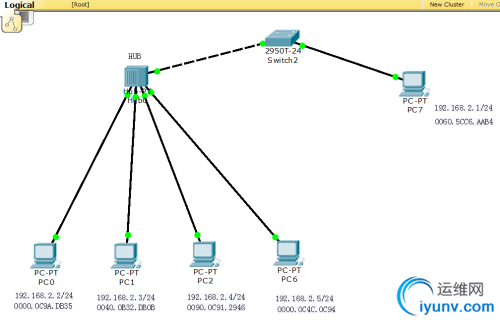

　　看一下拓扑：
　　

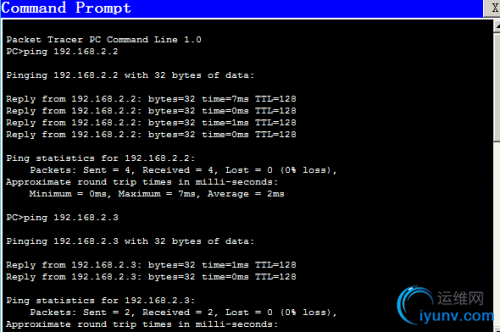

　　测试连通性

　　
　　2950交换机的端口安全配置情况
　　interface f0/1
　　switchport mode access
　　switchport port-security
　　switchport port-security maximum 4
　　switchport port-security mac-address 0060.5cc6.aab4
　　switchport port-security violation shutdown
　　
　　intface f0/2
　　switchpport mode access
　　switchport port-security maximum 4
　　switchport port-security mac-address sticky
　　switchport port-security violation restrict
　　

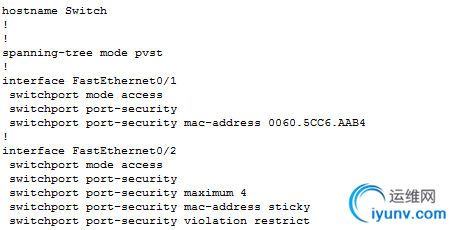

　　查看show run 信息 ，发现没有f0/1的违规策略，只有f0/2的违规策略

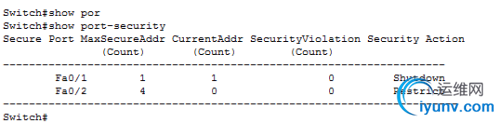

　　因为f0/1的违规策略是shutdwon,是默认的策略，所以在show run信息中没有体现，可以查看show Port-security

　　这样就可以查看到了。
　　

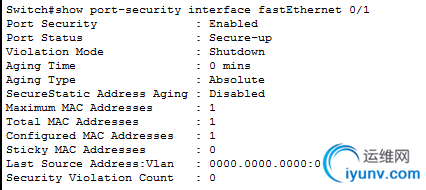

　　也可以通过以下方式查看端口的安全配置

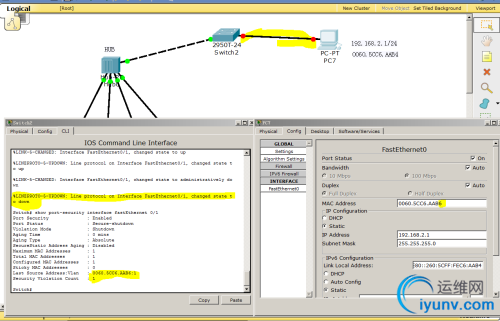

　　更改PC7的mac地址，查看交换机f0/1的情况，接口进入down状态，

　　提示f0/1接口已经down了，违规记录为：1
　　

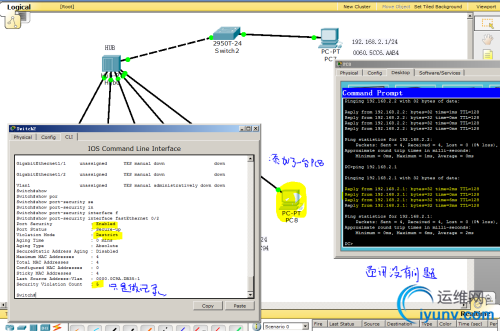

　　在HUB上再连接一台pc ,配置iP地址，会发现PC8与其他主机的通信是没有问题的，会向控制台发送违规记录。
