　　最近在研究数据中心功能时发现CISCO有一个虚拟化技术叫vPC的技术,今天就把我研究的成果分享出来。什么是vPC（virtual port channel）？研究了大半天，其实它就是一个可以跨不同设备的port-channel技术。它的作用：可以实现网络冗余，可以跨设备进行端口聚合，增加链路带宽，当链路故障时比生成树协议收敛时间还快。
　　下面我们就说说为什么会出现vPC技术。

　　="WIDOWS: 2; TEXT-TRANSFORM: none; TEXT-INDENT: 0px; LETTER-SPACING: normal; BORDER-COLLAPSE: separate; FONT: 16px Simsun; WHITE-SPACE: normal; ORPHANS: 2; COLOR: rgb(0,0,0); WORD-SPACING: 0px; -webkit-border-horizontal-spacing: 0px; -webkit-border-vertical-spacing: 0px; -webkit-text-decorations-in-effect: none; -webkit-text-size-adjust: auto; -webkit-text-stroke-width: 0px">　　

　　如上图所示，在传统的网络拓扑中要实现网络的冗余，一般都会使用双链路上连的方式，而这种方式明显有一个环路，在这种拓扑下都会开起生成树协议，这时就会有一种链路是block状态的。所以这种方式实现冗余，并不会增加网络带宽。如果想用链路聚合方式来做双链路上连到两台不同的设备，port-channel功能又不支持跨设备聚合。所以在这种背景下就出现了vPC的概念，和port-channel功能相比区别是：vPC功能解决了传统聚合端口不能跨设备的问题。和传统跨设备方案相比的区别是：即增强网络冗余又能增加网络带宽。

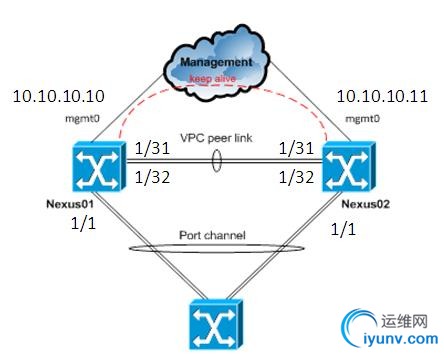

　　vPC的部署拓扑如上图所示，它与前面的传统部署方案的优势是：
　　1. 允许下行设备通过port channel跨两个不同的上行设备。
　　2. 避免了以太网环路，也就不需要增加生成树（STP）的功能，也就解决了因为生成树功能而产生的block端口。
　　3. 增加了上行带宽
　　4. 当链路或是设备出现故障可以实现快速的故障恢复
　　5. 确保高可靠性
　　6. 双活工作机制
　　7. 实现网络拓扑简单化
　　目前据我所知在CISCO的Nexus 5000以上的型号都可以使用该功能。按上面的拓扑举例如何在CISCO Nexus 5548上 配置vpc功能：
　　在Nexus01上配置如下:

• Nexus01:

• Nexus01#config t

• Nexus01(config)# feature vpc //全局开启vpc功能

• Nexus01(config)# vpc domain 1

• Nexus01(config-vpc-domain)# peer-keepalive destination 10.10.10.11 source 10.10.10.10 //指定peer的源和目标

•

• Nexus01(config)# interface ethernet 1/31-32 //这两个物理口加入channel 10

• Nexus01(config-if-range)# switch mode trunk

• Nexus01(config-if-range)# channel-group 10 mode active

• Nexus01(config-if-range)# interface port-channel 10

• Nexus01(config-if)# vpc peer-link //port-channel 10指定为peer链路

•

• Nexus01(config)# interface ethernet 1/1 //这两个物理口加入channel 100

• Nexus01(config-if)# switchport mode trunk

• Nexus01(config-if)# channel-group 100 mode active

•

• Nexus01(config)# interface port-channel 100

• Nexus01(config-if)# vpc 100 //channel 100加入vpc100


　　在Nexus02上配置如下:

• Nexus02#config t

• Nexus02(config)# feature vpc

• Nexus02(config)#

• Nexus02(config)# vpc domain 1

• Nexus02(config-vpc-domain)# peer-keepalive destination 10.10.10.10 source 10.10.10.11

•

• Nexus02(config)# interface ethernet 1/31-32

• Nexus02(config-if-range)# switch mode trunk

• Nexus02(config-if-range)# channel-group 10 mode active

•

• Nexus02(config-if-range)# interface port-channel 10

• Nexus02(config-if)# vpc peer-link

•

• Nexus02(config)# interface ethernet 1/1

• Nexus02(config-if)# switchport mode trunk

• Nexus02(config-if)# channel-group 100 mode active

•

• Nexus02(config)# interface port-channel 100

• Nexus02(config-if)# vpc 100


　　到此CISCO vPC功能就分析到这里，如果还有什么疑问可以留言，再做进一步交流。
