[经验分享] cisco STP生成树配置

[复制链接]

尚未签到

发表于 2018-7-17 12:19:26 | 显示全部楼层 |阅读模式
  STP:生成树协议,为了防止环形交换网络中的广播风暴,从逻辑上断开一条备份线路,而当有一条线路出现问题时,被屏蔽的端口会自动开启,继续工作。
  根网桥:在一个交换网络中一定存在着一个根网桥,它控制着整个局域网的稳定性,安全性,至关重要。
  PVST+:一种支持vlan的stp交换协议,用来实现vlan的负载均衡。
  环形网络,以及STP:

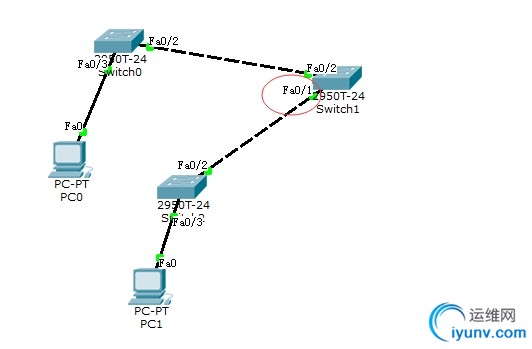

  当环形网络中每条线路都是可用时,在逻辑上会断开一条网线

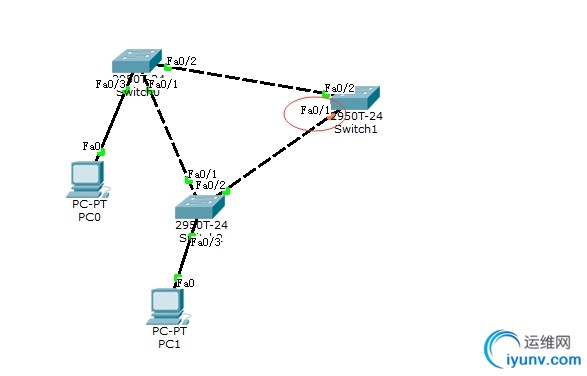

  当有一条物理线路出现问题后,其逻辑端口便会自动开启,保持网络连通性

  PVST+配置:

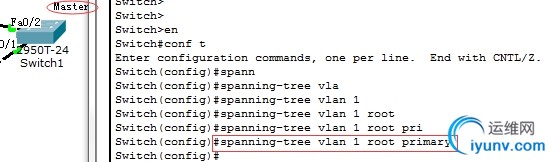

  •   配置master交换机

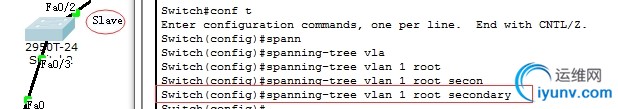

  2.配置slave交换机

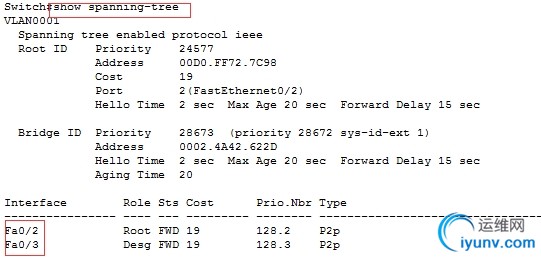

  3.查询配置的pvst+
