　　案例二：
　　1. 作业要求:
　　<1 实现运行ospf协议与运行rip协议的网络之间的通信
　　方法：路由重分发 注入默认路由
　　<2配置末梢区域
　　<3 配置完全末梢区域

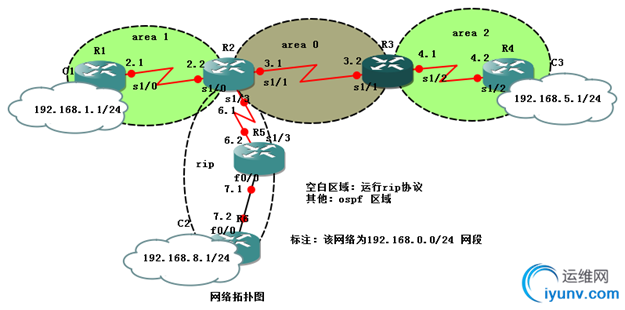

　　2. 拓扑图

　　3. 设备配置如下:
　　R1(config)#line console 0
　　R1(config-line)#logging SYNchronous
　　R1(config-line)#exec-timeout 0 0
　　R1(config)#int s1/0
　　R1(config-if)#ip add 192.168.2.1 255.255.255.0
　　R1(config-if)#no shut
　　R1(config-if)#int loopback 1
　　R1(config-if)#ip add 192.168.1.1 255.255.255.0
　　R1(config)#router ospf 223
　　R1(config-router)#network 192.168.1.0 0.0.0.255 area 1
　　R1(config-router)#network 192.168.2.0 0.0.0.255 area 1
　　R2(config)#int s1/0
　　R2(config-if)#ip add 192.168.2.2 255.255.255.0
　　R2(config-if)#no shut
　　R2(config-if)#int s1/1
　　R2(config-if)#ip add 192.168.3.1 255.255.255.0
　　R2(config-if)#no shut
　　R2(config-router)#int s1/3
　　R2(config-if)#ip add 192.168.6.1 255.255.255.0
　　R2(config-if)#no shut
　　R2(config-if)#router ospf 223
　　R2(config-router)#net 192.168.2.0 0.0.0.255 area 1
　　R2(config-router)#net 192.168.3.0 0.0.0.255 area 0
　　R2(config-if)#router rip
　　R2(config-router)#network 192.168.6.0
　　R3(config)#int s1/1
　　R3(config-if)#ip add 192.168.3.2 255.255.255.0
　　R3(config-if)#no shut
　　R3(config-if)#int s1/2
　　R3(config-if)#ip add 192.168.4.1 255.255.255.0
　　R3(config-if)#no shut
　　R3(config)#router ospf 223
　　R3(config-router)#network 192.168.3.0 0.0.0.255 area 0
　　R3(config-router)#network 192.168.4.0 0.0.0.255 area 2
　　R4(config)#int s1/2
　　R4(config-if)#ip add 192.168.4.2 255.255.255.0
　　R4(config-if)#no shut
　　R4(config-if)#int lo 1
　　R4(config-if)#ip add 192.168.5.1 255.255.255.0
　　R4(config)#router ospf 223
　　R4(config-router)#net 192.168.4.0 0.0.0.255 area 2
　　R4(config-router)#net 192.168.5.0 0.0.0.255 area 2
　　R5(config)#int s1/3
　　R5(config-if)#ip add 192.168.6.2 255.255.255.0
　　R5(config-if)#no shut
　　R5(config-if)#int f0/0
　　R5(config-if)#ip add 192.168.7.1 255.255.255.0
　　R5(config-if)#no shut
　　R5(config-if)#router rip
　　R5(config-router)#network 192.168.6.0
　　R5(config-router)#network 192.168.7.0
　　R6(config)#int f0/0
　　R6(config-if)#ip add 192.168.7.2 255.255.255.0
　　R6(config-if)#no shut
　　R6(config-if)#int lo 1
　　R6(config-if)#ip add 192.168.8.1 255.255.255.0
　　R6(config-if)#router rip
　　R6(config-router)#network 192.168.7.0
　　R6(config-router)#network 192.168.8.0
　　R4查看路由表:
　　C 192.168.4.0/24 is directly connected, Serial1/2
　　C 192.168.5.0/24 is directly connected, Loopback1
　　192.168.1.0/32 is subnetted, 1 subnets
　　O IA 192.168.1.1 [110/193] via 192.168.4.1, 00:12:37, Serial1/2
　　O IA 192.168.2.0/24 [110/192] via 192.168.4.1, 00:12:37, Serial1/2
　　O IA 192.168.3.0/24 [110/128] via 192.168.4.1, 00:12:37, Serial1/2
　　R4#
　　R1查看路由表:
　　O IA 192.168.4.0/24 [110/192] via 192.168.2.2, 00:15:08, Serial1/0
　　192.168.5.0/32 is subnetted, 1 subnets
　　O IA 192.168.5.1 [110/193] via 192.168.2.2, 00:14:22, Serial1/0
　　C 192.168.1.0/24 is directly connected, Loopback1
　　C 192.168.2.0/24 is directly connected, Serial1/0
　　O IA 192.168.3.0/24 [110/128] via 192.168.2.2, 00:21:35, Serial1/0
　　路由重分发:
　　R2(config)#router ospf 223
　　R2(config-router)#redistribute rip metric 200

　　% Only>　　O E2 192.168.8.0/24 [110/200] via 192.168.4.1, 00:00:03, Serial1/2
　　C 192.168.4.0/24 is directly connected, Serial1/2
　　C 192.168.5.0/24 is directly connected, Loopback1
　　O E2 192.168.6.0/24 [110/200] via 192.168.4.1, 00:00:03, Serial1/2
　　O E2 192.168.7.0/24 [110/200] via 192.168.4.1, 00:00:03, Serial1/2
　　192.168.1.0/32 is subnetted, 1 subnets
　　O IA 192.168.1.1 [110/193] via 192.168.4.1, 00:17:24, Serial1/2
　　O IA 192.168.2.0/24 [110/192] via 192.168.4.1, 00:17:24, Serial1/2
　　O IA 192.168.3.0/24 [110/128] via 192.168.4.1, 00:17:25, Serial1/2
　　R4#
　　4. 路由重分发：
　　单向重分发不能ping通
　　R4#ping 192.168.7.2
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.7.2, timeout is 2 seconds:
　　.....
　　Success rate is 0 percent (0/5)
　　(由于OSPF用于大型网络，流量比较大，传过来的数据无法承受，所以，在rip中注入默认路由)
　　R2(config)#router rip
　　R2(config-router)#default-information originate
　　R6#show ip route
　　C 192.168.8.0/24 is directly connected, Loopback1
　　R 192.168.6.0/24 [120/1] via 192.168.7.1, 00:00:01, FastEthernet0/0
　　C 192.168.7.0/24 is directly connected, FastEthernet0/0
　　R* 0.0.0.0/0 [120/2] via 192.168.7.1, 00:00:01, FastEthernet0/0
　　R6#ping 192.168.5.1
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.5.1, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 44/62/76 ms
　　双向都重分发：
　　R4#ping 192.168.7.2
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.7.2, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 60/76/100 ms
　　R3(config)#router ospf 223
　　R3(config-router)#area 2 stub
　　R4(config)#router ospf 223
　　R4(config-router)#area 2 stub
　　R4#show ip route
　　C 192.168.4.0/24 is directly connected, Serial1/2
　　C 192.168.5.0/24 is directly connected, Loopback1
　　192.168.1.0/32 is subnetted, 1 subnets
　　O IA 192.168.1.1 [110/193] via 192.168.4.1, 00:00:17, Serial1/2
　　O IA 192.168.2.0/24 [110/192] via 192.168.4.1, 00:00:17, Serial1/2
　　O IA 192.168.3.0/24 [110/128] via 192.168.4.1, 00:00:17, Serial1/2
　　O*IA 0.0.0.0/0 [110/65] via 192.168.4.1, 00:00:17, Serial1/2
　　R4#ping 192.168.8.1
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.8.1, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 68/91/124 ms
　　配置完全末梢区域：
　　R3(config)#router ospf 223
　　R3(config-router)#area 2 stub no-summary
　　R4#show ip route
　　C 192.168.4.0/24 is directly connected, Serial1/2
　　C 192.168.5.0/24 is directly connected, Loopback1
　　O*IA 0.0.0.0/0 [110/65] via 192.168.4.1, 00:02:58, Serial1/2
