基于cisco ios证书的L2L ***

淑昊柠

　　拓扑：

　　加密点和通信点
　　加密点10.1.1.1---10.1.1.2，通信点，1.1.1.1-2.2.2.2
　　说明：看这篇文章的前提是 ，你已经知道了怎么样申请证书。已经初步了解了证书的基本原理和一些域名的知识。这些细节，需要的可以百度相关命令。
　　配置CA：
　　hostname CA//配置主机名
　　!
　　clock timezone GMT +8 //时区
　　!
　　ip domain name ipsec.net //域名
　　!
　　CRYpto key generate rsa usage-keys label CA modulus 1024//这个步骤是可选的，不配置自动执行
　　!
　　crypto pki server CA // 证书服务器配置
　　database level complete//证书的层次 默认是最小
　　issuer-name cn=CA.ipsec.net// 域名
　　grant auto //自动办法证书
　　!
　　interface FastEthernet0/0
　　ip address 10.1.1.254 255.255.255.0
　　duplex auto
　　speed auto
　　!
　　ip http server//启动HTTP 服务
　　ntp master //NTP master
　　R1配置：
　　hostname R1
　　clock timezone GMT 8
　　ip domain name ipsec.net
　　!
　　crypto pki trustpoint R1
　　enrollment url http://10.1.1.254:80
　　serial-number
　　fqdn R2.ipsec.net
　　subject-name cn=R1.ipsec.net
　　revocation-check crl
　　!
　　crypto isakmp policy 10
　　!
　　!
　　crypto ipsec transform-set trans esp-des esp-md5-hmac
　　!
　　crypto map smap 10 ipsec-isakmp
　　set peer 10.1.1.2
　　set transform-set trans
　　match address ***
　　!
　　interface Loopback0
　　ip address 1.1.1.1 255.255.255.0
　　!
　　interface FastEthernet0/0
　　ip address 10.1.1.1 255.255.255.0
　　duplex auto
　　speed auto
　　crypto map smap
　　!
　　ip route 2.2.2.0 255.255.255.0 10.1.1.2
　　!
　　ip access-list extended ***
　　permit ip 1.1.1.0 0.0.0.255 2.2.2.0 0.0.0.255
　　ntp server 10.1.1.254
　　R2配置：
　　hostname R2
　　!
　　memory-size iomem 5
　　clock timezone GMT 8
　　ip domain name ipsec.net
　　!
　　crypto pki trustpoint R2
　　enrollment url http://10.1.1.254:80
　　serial-number //包括序列号
　　fqdn R2.ipsec.net
　　subject-name cn=R2.ipsec.net
　　revocation-check crl
　　!
　　crypto isakmp policy 10
　　!
　　!
　　crypto ipsec transform-set trans esp-des esp-md5-hmac
　　!
　　crypto map smap 10 ipsec-isakmp
　　set peer 10.1.1.1
　　set transform-set trans
　　match address ***
　　!
　　interface Loopback0
　　ip address 2.2.2.2 255.255.255.0
　　!
　　interface FastEthernet0/0
　　ip address 10.1.1.2 255.255.255.0
　　duplex auto
　　speed auto
　　crypto map smap
　　!
　　ip route 1.1.1.0 255.255.255.0 10.1.1.1
　　!
　　permit ip 2.2.2.0 0.0.0.255 1.1.1.0 0.0.0.255
　　!
　　ntp server 10.1.1.254
　　说明：证书对时间非常敏感，一定注意时间问题.，可以使用SHOW NTP ST命令查看时间已经同步以后再做客户端配置。

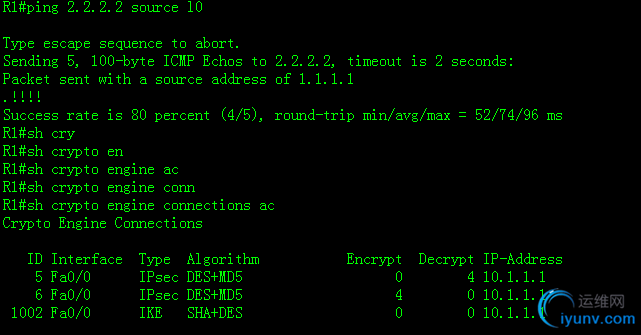

　　验证：
