CISCO路由器配置总结（三）

vike681

　　一、HDLC
　　HDLC是CISCO路由器使用的缺省协议，一台新路由器在未指定封装协议时默认使用HDLC封装。
　　1. 有关命令
　　端口设置
　　任务
　　命令
　　设置HDLC封装
　　encapsulation hdlc
　　设置DCE端线路速度
　　clockrate speed
　　复位一个硬件接口
　　clear interface serial unit
　　显示接口状态
　　show interfaces serial [unit] 1
　　注:1.以下给出一个显示Cisco同步串口状态的例子.
　　Router#show interface serial 0
　　Serial 0 is up, line protocol is up
　　Hardware is MCI Serial
　　Internet address is 150.136.190.203, subnet mask is 255.255.255.0

　　MTU 1500 bytes, BW 1544 Kbit, DLY 20000 usec,>　　Encapsulation HDLC, loopback not set, keepalive set (10 sec)
　　Last input 0:00:07, output 0:00:00, output hang never
　　Output queue 0/40, 0 drops; input queue 0/75, 0 drops
　　Five minute input rate 0 bits/sec, 0 packets/sec
　　Five minute output rate 0 bits/sec, 0 packets/sec
　　16263 packets input, 1347238 bytes, 0 no buffer
　　Received 13983 broadcasts, 0 runts, 0 giants
　　2 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 2 abort
　　22146 packets output, 2383680 bytes, 0 underruns
　　0 output errors, 0 collisions, 2 interface resets, 0 restarts
　　1 carrier transitions
　　2. 举例

　　设置如下：
　　Router1:
　　interface Serial0
　　ip address 192.200.10.1 255.255.255.0
　　clockrate 1000000
　　Router2:
　　interface Serial0
　　ip address 192.200.10.2 255.255.255.0
　　!
　　3. 举例使用E1线路实现多个64K专线连接.
　　相关命令:
　　任务
　　命令
　　进入controller配置模式
　　controller {t1 | e1} number
　　选择帧类型
　　framing {crc4 | no-crc4}
　　选择line-code类型
　　linecode {ami | b8zs | hdb3}
　　建立逻辑通道组与时隙的映射
　　channel-group number timeslots range1
　　显示controllers接口状态
　　show controllers e1 [slot/port]2
　　注: 1. 当链路为T1时,channel-group编号为0-23, Timeslot范围1-24; 当链路为E1时, channel-group编号为0-30, Timeslot范围1-31.
　　2.使用show controllers e1观察controller状态,以下为帧类型为crc4时controllers正常的状态.
　　Router# show controllers e1
　　e1 0/0 is up.
　　Applique type is Channelized E1 - unbalanced
　　Framing is CRC4, Line Code is HDB3 No alarms detected.
　　Data in current interval (725 seconds elapsed):
　　0 Line Code Violations, 0 Path Code Violations
　　0 Slip Secs, 0 Fr Loss Secs, 0 Line Err Secs, 0 Degraded Mins
　　0 Errored Secs, 0 Bursty Err Secs, 0 Severely Err Secs, 0 Unavail Secs
　　Total Data (last 24 hours) 0 Line Code Violations, 0 Path Code Violations,
　　0 Slip Secs, 0 Fr Loss Secs, 0 Line Err Secs, 0 Degraded Mins,
　　0 Errored Secs, 0 Bursty Err Secs, 0 Severely Err Secs, 0 Unavail Secs
　　以下例子为E1连接3条64K专线, 帧类型为NO-CRC4,非平衡链路,路由器具体设置如下:
　　shanxi#wri t
　　Building configuration...
　　Current configuration:
　　!
　　version 11.2
　　no service udp-small-servers
　　no service tcp-small-servers
　　!
　　hostname shanxi
　　!
　　enable secret 5 $1$XN08$Ttr8nfLoP9.2RgZhcBzkk/
　　enable password shanxi
　　!
　　!
　　ip subnet-zero
　　!
　　controller E1 0
　　framing NO-CRC4
　　channel-group 0 timeslots 1
　　channel-group 1 timeslots 2
　　channel-group 2 timeslots 3
　　!
　　interface Ethernet0
　　ip address 133.118.40.1 255.255.0.0
　　media-type 10BaseT
　　!
　　interface Ethernet1
　　no ip address
　　shutdown
　　!
　　interface Serial0:0
　　ip address 202.119.96.1 255.255.255.252
　　no ip mroute-cache
　　!
　　interface Serial0:1
　　ip address 202.119.96.5 255.255.255.252
　　no ip mroute-cache
　　!
　　interface Serial0:2
　　ip address 202.119.96.9 255.255.255.252
　　no ip mroute-cache
　　!

　　no ip>　　ip route 133.210.40.0 255.255.255.0 Serial0:0
　　ip route 133.210.41.0 255.255.255.0 Serial0:1
　　ip route 133.210.42.0 255.255.255.0 Serial0:2
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　password shanxi
　　login
　　!
　　end
　　二、PPP
　　PPP(Point-to-Point Protocol)是SLIP(Serial Line IP protocol)的继承者，它提供了跨过同步和异步电路实现路由器到路由器(router-to-router)和主机到网络(host-to-network)的连接。
　　CHAP(Challenge Handshake Authentication Protocol)和PAP(Password Authentication Protocol) (PAP)通常被用于在PPP封装的串行线路上提供安全性认证。使用CHAP和PAP认证,每个路由器通过名字来识别，可以防止未经授权的访问。
　　CHAP和PAP在RFC 1334上有详细的说明。
　　1. 有关命令
　　端口设置
　　任务
　　命令
　　设置PPP封装
　　encapsulation ppp1
　　设置认证方法
　　ppp authentication {chap | chap pap | pap chap | pap} [if-needed] [list-name | default] [callin]
　　指定口令
　　username name password secret
　　设置DCE端线路速度
　　clockrate speed
　　注：1、要使用CHAP/PAP必须使用PPP封装。在与非Cisco路由器连接时，一般采用PPP封装，其它厂家路由器一般不支持Cisco的HDLC封装协议。
　　2. 举例
　　路由器Router1和Router2的S0口均封装PPP协议，采用CHAP做认证，在Router1中应建立一个用户，以对端路由器主机名作为用户名，即用户名应为router2。同时在Router2中应建立一个用户，以对端路由器主机名作为用户名，即用户名应为router1。所建的这两用户的password必须相同。

设置如下：

　　Router1:
　　hostname router1
　　username router2 password xxx
　　interface Serial0
　　ip address 192.200.10.1 255.255.255.0
　　clockrate 1000000
　　ppp authentication chap
　　!
　　Router2:
　　hostname router2
　　username router1 password xxx
　　interface Serial0
　　ip address 192.200.10.2 255.255.255.0
　　ppp authentication chap
　　!
　　三、x.25
　　1.        X25技术
　　X.25规范对应OSI三层，X.25的第三层描述了分组的格式及分组交换的过程。X.25的第二层由LAPB（Link Access Procedure, Balanced）实现，它定义了用于DTE/DCE连接的帧格式。X.25的第一层定义了电气和物理端口特性。
　　X.25网络设备分为数据终端设备（DTE）、数据电路终端设备（DCE）及分组交换设备（PSE）。DTE是X.25的末端系统，如终端、计算机或网络主机，一般位于用户端，Cisco路由器就是DTE设备。DCE设备是专用通信设备，如调制解调器和分组交换机。PSE是公共网络的主干交换机。
　　X.25定义了数据通讯的电话网络，每个分配给用户的x.25 端口都具有一个x.121地址，当用户申请到的是SVC（交换虚电路）时，x.25一端的用户在访问另一端的用户时，首先将呼叫对方x.121地址，然后接收到呼叫的一端可以接受或拒绝，如果接受请求，于是连接建立实现数据传输，当没有数据传输时挂断连接，整个呼叫过程就类似我们拨打普通电话一样，其不同的是x.25可以实现一点对多点的连接。其中x.121地址、htc均必须与x.25服务提供商分配的参数相同。X.25 PVC（永久虚电路），没有呼叫的过程，类似DDN专线。
　　2. 有关命令:
　　任务
　　命令
　　设置X.25封装
　　encapsulation x25 [dce]
　　设置X.121地址
　　x25 address x.121-address
　　设置远方站点的地址映射
　　x25 map protocol address [protocol2 address2[...[protocol9 address9]]] x121-address [option]
　　设置最大的双向虚电路数
　　x25 htc citcuit-number1
　　设置一次连接可同时建立的虚电路数
　　x25 nvc count2
　　设置x25在清除空闲虚电路前的等待周期
　　x25>minutes
　　重新启动x25，或清一个svc，启动一个pvc相关参数
　　clear x25 {serial number | cmns-interface mac-address} [vc-number]3
　　清x25虚电路
　　clear x25-vc
　　显示接口及x25相关信息
　　show interfaces serial
　　show x25 interface
　　show x25 map
　　show x25 vc
　　注：1、虚电路号从1到4095，Cisco路由器默认为1024，国内一般分配为16。
　　2、虚电路计数从1到8，缺省为1。
　　3、在改变了x.25各层的相关参数后，应重新启动x25(使用clear x25 {serial number | cmns-interface mac-address} [vc-number]或clear x25-vc命令)，否则新设置的参数可能不能生效。同时应对照服务提供商对于x.25交换机端口的设置来配置路由器的相关参数，若出现参数不匹配则可能会导致连接失败或其它意外情况。
　　3. 实例：

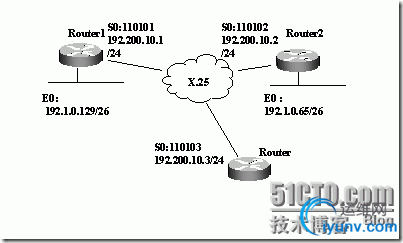

　　3.1. 在以下实例中每二个路由器间均通过svc实现连接。

　　路由器设置如下：
　　Router1:
　　interface Serial0
　　encapsulation x25
　　ip address 192.200.10.1 255.255.255.0
　　x25 address 110101
　　x25 htc 16
　　x25 nvc 2
　　x25 map ip 192.200.10.2 110102 broadcast
　　x25 map ip 192.200.10.3 110103 broadcast
　　!
　　Router2:
　　interface Serial0
　　encapsulation x25
　　ip address 192.200.10.2 255.255.255.0
　　x25 address 110102
　　x25 htc 16
　　x25 nvc 2
　　x25 map ip 192.200.10.1 110101 broadcast
　　x25 map ip 192.200.10.3 110103 broadcast
　　!
　　Router:
　　interface Serial0
　　encapsulation x25
　　ip address 192.200.10.3 255.255.255.0
　　x25 address 110103
　　x25 htc 16
　　x25 nvc 2
　　x25 map ip 192.200.10.1 110101 broadcast
　　x25 map ip 192.200.10.2 110102 broadcast
　　!
　　相关调试命令：
　　clear x25-vc
　　show interfaces serial
　　show x25 map
　　show x25 route
　　show x25 vc

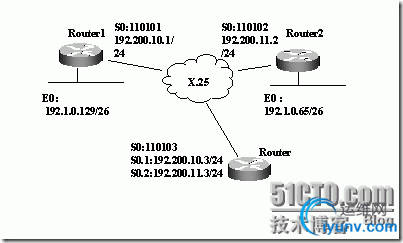

　　3.2. 在以下实例中路由器router1和router2均通过svc与router连接，但router1和router2不通过svc直接连接，此三个路由器的串口运行RIP路由协议，使用了子接口的概念。由于使用子接口，router1和router2均学习到了访问对方局域网的路径，若不使用子接口，router1和router2将学不到到对方局域网的路由。
　　子接口（Subinterface）是一个物理接口上的多个虚接口，可以用于在同一个物理接口上连接多个网。我们知道为了避免路由循环，路由器支持split horizon法则，它只允许路由更新被分配到路由器的其它接口，而不会再分配路由更新回到此路由被接收的接口。

　　无论如何，在广域网环境使用基于连接的接口(象 X.25和Frame>

　　Router1:
　　interface Serial0
　　encapsulation x25
　　ip address 192.200.10.1 255.255.255.0
　　x25 address 110101
　　x25 htc 16
　　x25 nvc 2
　　x25 map ip 192.200.10.3 110103 broadcast
　　!
　　router rip
　　network 192.200.10.0
　　!
　　Router2:
　　interface Serial0
　　encapsulation x25
　　ip address 192.200.11.2 255.255.255.0
　　x25 address 110102
　　x25 htc 16
　　x25 nvc 2
　　x25 map ip 192.200.11.3 110103 broadcast
　　!
　　router rip
　　network 192.200.11.0
　　!
　　Router:
　　interface Serial0
　　encapsulation x25
　　x25 address 110103
　　x25 htc 16
　　x25 nvc 2
　　!
　　interface Serial0.1 point-to-point
　　ip address 192.200.10.3 255.255.255.0
　　x25 map ip 192.200.10.1 110101 broadcast
　　!
　　interface Serial0.2 point-to-point
　　ip address 192.200.11.3 255.255.255.0
　　x25 map ip 192.200.11.2 110102 broadcast
　　!
　　router rip
　　network 192.200.10.0
　　network 192.200.11.0
