CISCO mds FC光纤交换机配置参考资料

hao1nan

　　（一）有几个概念必须明确一下（与brocade 不同的地方）：
　　（1）brocade 直接划分zone. 而mds要在vsan下划分zone, mds可以先划分几个vsan, 每个vsan 包括几个zone.
　　（2）brocase 默认的端口是打开的，而mds默认的端口是关闭的
　　（3） mds 有一个默认的zone : "The Default Zone" . 如果没有zone 被设置，那么所有的端口都在这个 zone下，后者不属于任何zone的端口也在这个默认zone里
　　（4）the default zone 有一个特点就是 “Members are not permitted to talk to each other" . zone 内的端口默认互不通信，但可以通过命令更该。
　　（二） MDS这与brocade不同的地方，会有这样的结果：
　　（1）直接加电后, 不划分zone , host不能访问存储。
　　（2）在初始化的时候，把所有的端口改为up， 因为 默认zone的原因，host还是不可以访问存储
　　初始化时改端口：
　　Enter noshut (shut is the default) to configure the default switch port interface to the noshut state.
　　Configure default switchport interface state (shut/noshut) [shut]: noshut
　　（三）配置步骤有两种方式：
　　(A)不使用zone, 用默认的方式初始化后。
　　sw1(config)#interface fc 1/1-20
　　sw1(config-if)# no shutdown -------把1-20号端口打开，因为cisco的san的端口默认是关闭的，需要打开
　　sw1(config-if)# exit
　　sw1# show int -----看你的端口是不是up的
　　sw1#
　　sw1# config t
　　sw1(config)# zone default-zone permit -----------Permits traffic flow to default zone members.就是关闭默认的zone，允许端口之间通信
　　sw1(config)# exit
　　sw1# copy running-config startup-config ----------备份当前配置
　　然后做如下操作：

　　(1) FC>　　# config t
　　# fcdomain fcid persistent vsan 1

　　(2)Domain>
　　preferred和static。为了避免Domain>　　其配置方式是： config t
　　fcdomain domain <ID> static vsan 1

　　如果需要让设置的Domain>　　（B）使用zone:
　　(1)开机初始化的时候将所有的端口打开

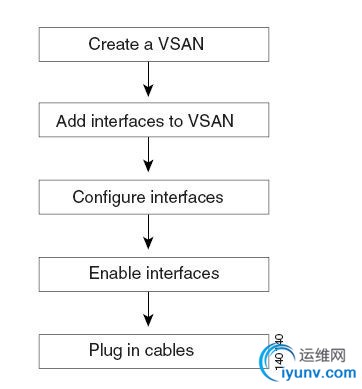

　　(2)配置vsan:

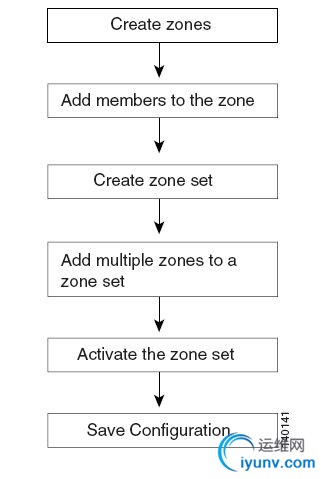

　　(3) 配置zone:

　　(4) FC>　　# config t
　　# fcdomain fcid persistent vsan 1

　　(5)Domain>
　　preferred和static。为了避免Domain>　　其配置方式是： config t
　　fcdomain domain <ID> static vsan 1

　　如果需要让设置的Domain>
