OSPF的应用之EIGRP[单区域与多区域]！(CISCO)

scvmm

　　单区域：
　　1. 作业要求：
　　在ospf 中把eigrp学到的路由信息重分发过来，在eigrp中注入默认路由，实现能够有效的通信，让路由表少量化！
　　注入默认路由的三种方法

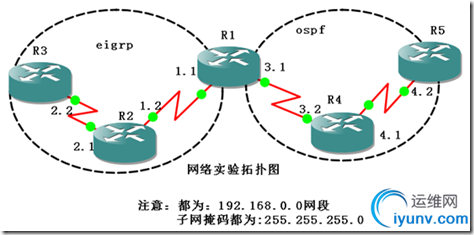

　　2. 拓扑图

　　1. 设备配置如下：
　　R1(config)#int s1/0
　　R1(config-if)#ip add 192.168.1.1 255.255.255.0
　　R1(config-if)#no shut
　　R1(config-if)#int s1/1
　　R1(config-if)#ip add 192.168.3.1 255.255.255.0
　　R1(config-if)#no shut
　　R1(config)#line cons 0
　　R1(config-line)#logging Synchronous
　　R1(config-line)#exec-timeout 0 0
　　R1(config)#router ospf 223
　　R1(config-router)#network 192.168.3.0 0.0.0.255 area 0
　　R1(config)#router eigrp 223
　　R1(config-router)#network 192.168.1.0
　　R2(config)#int s1/0
　　R2(config-if)#ip add 192.168.1.2 255.255.255.0
　　R2(config-if)#no shut
　　R2(config-if)#int s1/2
　　R2(config-if)#ip add 192.168.2.1 255.255.255.0
　　R2(config-if)#no shut
　　R2(config)#int lo 1
　　R2(config-if)#ip add 192.168.5.1 255.255.255.0
　　R2(config-if)#no shut
　　R2(config)#router eigrp 223
　　R2(config-router)#network 192.168.1.0
　　R2(config-router)#network 192.168.2.0
　　R2(config-router)#network 192.168.5.0
　　R3(config)#int s 1/2
　　R3(config-if)#ip add 192.168.2.2 255.255.255.0
　　R3(config-if)#no shut
　　R3(config)#int lo 1
　　R3(config-if)#ip add 192.168.6.1 255.255.255.0
　　R3(config)#router eigrp 223
　　R3(config-router)#network 192.168.2.0
　　R3(config-router)#network 192.168.6.0
　　在R3上查看路由表如下:
　　D 192.168.5.0/24 [90/2297856] via 192.168.2.1, 00:22:57, Serial1/2
　　C 192.168.6.0/24 is directly connected, Loopback1
　　D 192.168.1.0/24 [90/2681856] via 192.168.2.1, 00:31:30, Serial1/2
　　C 192.168.2.0/24 is directly connected, Serial1/2
　　R3#
　　R4(config)#int s1/1
　　R4(config-if)#ip add 192.168.3.2 255.255.255.0
　　R4(config-if)#no shut
　　R4(config-if)#int s1/3
　　R4(config-if)#ip add 192.168.4.1 255.255.255.0
　　R4(config-if)#no shut
　　R4(config-if)#int lo1
　　R4(config-if)#ip add 192.168.7.1 255.255.255.0
　　R4(config-if)#exit
　　R4(config)#router ospf 223
　　R4(config-router)#network 192.168.3.0 0.0.0.255 area 0
　　R4(config-router)#network 192.168.4.0 0.0.0.255 area 0
　　R4(config-router)#network 192.168.7.0 0.0.0.255 area 0
　　R5(config)#int s1/3
　　R5(config-if)#ip add 192.168.4.2 255.255.255.0
　　R5(config-if)#no shut
　　R5(config-if)#int lo 1
　　R5(config-if)#ip add 192.168.8.1 255.255.255.0
　　R5(config-if)#no shut
　　R5(config-if)#router ospf 223
　　R5(config-router)#network 192.168.4.0 0.0.0.255 area 0
　　R5(config-router)#network 192.168.8.0 0.0.0.255 area 0
　　查看R5路由器的路由表:
　　C 192.168.8.0/24 is directly connected, Loopback1
　　C 192.168.4.0/24 is directly connected, Serial1/3
　　192.168.7.0/32 is subnetted, 1 subnets
　　O 192.168.7.1 [110/65] via 192.168.4.1, 00:01:33, Serial1/3
　　O 192.168.3.0/24 [110/128] via 192.168.4.1, 00:01:33, Serial1/3
　　R5#
　　4.测试
　　查看R1路由器的路由表(路由重分发前)
　　（由于R1是边界路由器，不但在运行EIGRP协议中，还在OSPF 中，所以路由表比较全)
　　192.168.8.0/32 is subnetted, 1 subnets
　　O 192.168.8.1 [110/129] via 192.168.3.2, 00:05:47, Serial1/1
　　O 192.168.4.0/24 [110/128] via 192.168.3.2, 00:05:47, Serial1/1
　　D 192.168.5.0/24 [90/2297856] via 192.168.1.2, 00:22:19, Serial1/0
　　D 192.168.6.0/24 [90/2809856] via 192.168.1.2, 00:30:21, Serial1/0
　　192.168.7.0/32 is subnetted, 1 subnets
　　O 192.168.7.1 [110/65] via 192.168.3.2, 00:05:47, Serial1/1
　　C 192.168.1.0/24 is directly connected, Serial1/0
　　D 192.168.2.0/24 [90/2681856] via 192.168.1.2, 00:35:05, Serial1/0
　　C 192.168.3.0/24 is directly connected, Serial1/1
　　R1#
　　R1(config)#router ospf 223
　　R1(config-router)#redistribute eigrp 223 metric 200 //重分发eigrp

　　% Only>　　R5上查看路由表：
　　C 192.168.8.0/24 is directly connected, Loopback1
　　C 192.168.4.0/24 is directly connected, Serial1/3
　　O E2 192.168.5.0/24 [110/200] via 192.168.4.1, 00:02:23, Serial1/3
　　O E2 192.168.6.0/24 [110/200] via 192.168.4.1, 00:02:23, Serial1/3
　　192.168.7.0/32 is subnetted, 1 subnets
　　O 192.168.7.1 [110/65] via 192.168.4.1, 00:02:23, Serial1/3
　　O E2 192.168.1.0/24 [110/200] via 192.168.4.1, 00:02:23, Serial1/3
　　O E2 192.168.2.0/24 [110/200] via 192.168.4.1, 00:02:23, Serial1/3
　　O 192.168.3.0/24 [110/128] via 192.168.4.1, 00:02:24, Serial1/3
　　R5#
　　在EIGRP 中注入默认路由的3种方法：
　　第一种：
　　R1(config)#ip route 0.0.0.0 0.0.0.0 s1/1
　　R1(config)#router eigrp 223
　　R1(config-router)#network 0.0.0.0
　　R1 的路由表：
　　192.168.8.0/32 is subnetted, 1 subnets
　　O 192.168.8.1 [110/129] via 192.168.3.2, 00:06:41, Serial1/1
　　O 192.168.4.0/24 [110/128] via 192.168.3.2, 00:06:41, Serial1/1
　　D 192.168.5.0/24 [90/2297856] via 192.168.1.2, 00:35:10, Serial1/0
　　D 192.168.6.0/24 [90/2809856] via 192.168.1.2, 00:43:11, Serial1/0
　　192.168.7.0/32 is subnetted, 1 subnets
　　O 192.168.7.1 [110/65] via 192.168.3.2, 00:06:41, Serial1/1
　　C 192.168.1.0/24 is directly connected, Serial1/0
　　D 192.168.2.0/24 [90/2681856] via 192.168.1.2, 00:47:56, Serial1/0
　　C 192.168.3.0/24 is directly connected, Serial1/1
　　S* 0.0.0.0/0 is directly connected, Serial1/1
　　R1#
　　R3 的路由表：
　　D 192.168.5.0/24 [90/2297856] via 192.168.2.1, 00:37:04, Serial1/2
　　C 192.168.6.0/24 is directly connected, Loopback1
　　D 192.168.1.0/24 [90/2681856] via 192.168.2.1, 00:45:37, Serial1/2
　　C 192.168.2.0/24 is directly connected, Serial1/2
　　D 192.168.3.0/24 [90/3193856] via 192.168.2.1, 00:03:12, Serial1/2
　　D* 0.0.0.0/0 [90/3193856] via 192.168.2.1, 00:03:12, Serial1/2
　　R3#
　　第二种：
　　R1(config)#ip route 0.0.0.0 0.0.0.0 s1/1
　　R1(config)#router eigrp 223
　　R1(config-router)#redistribute static
　　在R3上查看路由表：
　　D 192.168.5.0/24 [90/2297856] via 192.168.2.1, 01:00:35, Serial1/2
　　C 192.168.6.0/24 is directly connected, Loopback1
　　D 192.168.1.0/24 [90/2681856] via 192.168.2.1, 01:09:09, Serial1/2
　　C 192.168.2.0/24 is directly connected, Serial1/2
　　D*EX 0.0.0.0/0 [170/3193856] via 192.168.2.1, 00:03:32, Serial1/2
　　R3#
　　第三种：
　　R1(config)#ip default-network 192.168.3.0
　　R1(config)#ip route 192.168.3.0 255.255.255.0 null0
　　R1(config)#router eigrp 223
　　R1(config-router)#network 192.168.3.0
　　R2的路由表如下：
　　C 192.168.5.0/24 is directly connected, Loopback1
　　D 192.168.6.0/24 [90/2297856] via 192.168.2.2, 01:17:34, Serial1/2
　　C 192.168.1.0/24 is directly connected, Serial1/0
　　C 192.168.2.0/24 is directly connected, Serial1/2
　　D* 192.168.3.0/24 [90/2681856] via 192.168.1.1, 00:00:09, Serial1/0
　　R2#
　　R3#ping 192.168.8.1
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.8.1, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 56/84/120 ms
　　R3#ping 192.168.4.2
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.4.2, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 64/80/124 ms
　　R3#
　　R1(config)#ip default-network 0.0.0.0
　　R1(config)#ip route 0.0.0.0 0.0.0.0 null0
　　R1(config)#router eigrp 223
　　R1(config-router)#network 0.0.0.0
　　C 192.168.5.0/24 is directly connected, Loopback1
　　D 192.168.6.0/24 [90/2297856] via 192.168.2.2, 00:11:52, Serial1/2
　　C 192.168.1.0/24 is directly connected, Serial1/0
　　C 192.168.2.0/24 is directly connected, Serial1/2
　　D 192.168.3.0/24 [90/2681856] via 192.168.1.1, 00:03:14, Serial1/0
　　D* 0.0.0.0/0 [90/2681856] via 192.168.1.1, 00:00:11, Serial1/0
　　R2#
　　R1(config)#router eigrp 223
　　R1(config-router)#redistribute ospf 223 metric 1000 100 255 10 1500
　　192.168.8.0/32 is subnetted, 1 subnets
　　D EX 192.168.8.1 [170/3609600] via 192.168.2.1, 00:00:27, Serial1/2
　　D EX 192.168.4.0/24 [170/3609600] via 192.168.2.1, 00:00:27, Serial1/2
　　D 192.168.5.0/24 [90/2297856] via 192.168.2.1, 00:17:24, Serial1/2
　　C 192.168.6.0/24 is directly connected, Loopback1
　　192.168.7.0/32 is subnetted, 1 subnets
　　D EX 192.168.7.1 [170/3609600] via 192.168.2.1, 00:00:27, Serial1/2
　　D 192.168.1.0/24 [90/2681856] via 192.168.2.1, 00:17:24, Serial1/2
　　C 192.168.2.0/24 is directly connected, Serial1/2
　　D 192.168.3.0/24 [90/3193856] via 192.168.2.1, 00:10:11, Serial1/2
　　
　　多区域：
　　1. 作业要求:
　　<1 eigrp 协议的掌握
　　<2 在ASBR上进行路由重分发
　　n 在eigrp中把ospf学到的路由信息以明析路由的方式发送过来.
　　n 在ospf 中注入默认路由(为了学习,才这样做, 现实中一般不这样使用)

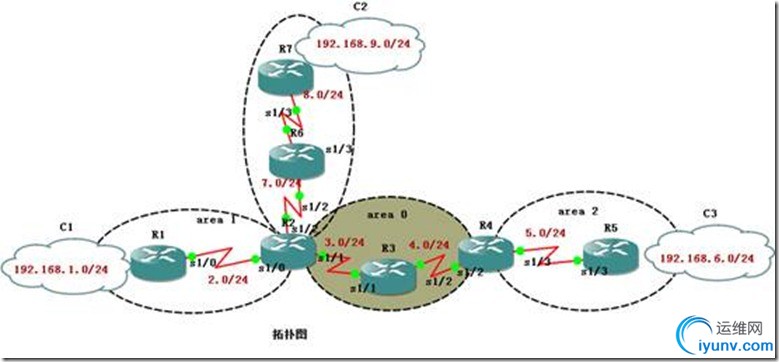

　　2. 拓扑图

　　3. 设备介绍：路由器：cisco 3620
　　4. 设备配置命令:
　　R1(config)#int lo 1
　　R1(config-if)#ip add 192.168.1.1 255.255.255.0
　　R1(config-if)#no shut
　　R1(config-if)#int s1/0
　　R1(config-if)#ip add 192.168.2.1 255.255.255.0
　　R1(config-if)#no shut
　　R1(config)#router ospf 223
　　R1(config-router)#network 192.168.1.0 0.0.0.255 area 1
　　R1(config-router)#network 192.168.2.0 0.0.0.255 area 1
　　R2(config)#int s1/0
　　R2(config-if)#ip add 192.168.2.2 255.255.255.0
　　R2(config-if)#no shut
　　R2(config)#int s1/1
　　R2(config-if)#ip add 192.168.3.1 255.255.255.0
　　R2(config-if)#no shut
　　R2(config-if)#int s1/2
　　R2(config-if)#ip add 192.168.7.1 255.255.255.0
　　R2(config-if)#no shut
　　R2(config)#router ospf 223
　　R2(config-router)#network 192.168.2.0 0.0.0.255 area 1
　　R2(config-router)#network 192.168.3.0 0.0.0.255 area 0
　　R2(config)#router eigrp 223
　　R2(config-router)#network 192.168.7.0
　　R3(config)#int s1/1
　　R3(config-if)#ip add 192.168.3.2 255.255.255.0
　　R3(config-if)#no shut
　　R3(config-if)#int s1/2
　　R3(config-if)#ip add 192.168.4.1 255.255.255.0
　　R3(config-if)#no shut
　　R3(config)#router ospf 223
　　R3(config-router)#network 192.168.3.0 0.0.0.255 area 0
　　R3(config-router)#network 192.168.4.0 0.0.0.255 area 0
　　R4(config)#int s1/2
　　R4(config-if)#ip add 192.168.4.2 255.255.255.0
　　R4(config-if)#no shut
　　R4(config-if)#int s1/3
　　R4(config-if)#ip add 192.168.5.1 255.255.255.0
　　R4(config-if)#no shut
　　R4(config)#router ospf 223
　　R4(config-router)#network 192.168.4.0 0.0.0.255 area 0
　　R4(config-router)#network 192.168.5.0 0.0.0.255 area 2
　　R5(config)#int s1/3
　　R5(config-if)#ip add 192.168.5.2 255.255.255.0
　　R5(config-if)#no shut
　　R5(config-if)#int lo1
　　R5(config-if)#ip add 192.168.6.1 255.255.255.0
　　R5(config-if)#no shut
　　R5(config)#router ospf 223
　　R5(config-router)#network 192.168.5.0 0.0.0.255 area 2
　　R5(config-router)#network 192.168.6.0 0.0.0.255 area 2
　　R6(config)#int s1/2
　　R6(config-if)#ip add 192.168.7.2 255.255.255.0
　　R6(config-if)#no shut
　　R6(config-if)#int s1/3
　　R6(config-if)#ip add 192.168.8.1 255.255.255.0
　　R6(config-if)#no shut
　　R6(config-if)#router eigrp 223
　　R6(config-router)#network 192.168.7.0
　　R6(config-router)#network 192.168.8.0
　　R7(config)#int s 1/3
　　R7(config-if)#ip add 192.168.8.2 255.255.255.0
　　R7(config-if)#no shut
　　R7(config-if)#int lo1
　　R7(config-if)#ip add 192.168.9.1 255.255.255.0
　　R7(config)#router eigrp 223
　　R7(config-router)#network 192.168.8.0
　　R7(config-router)#network 192.168.9.0
　　R4的路由表:
　　C 192.168.4.0/24 is directly connected, Serial1/2
　　C 192.168.5.0/24 is directly connected, Serial1/3
　　192.168.6.0/32 is subnetted, 1 subnets
　　O 192.168.6.1 [110/65] via 192.168.5.2, 00:10:25, Serial1/3
　　192.168.1.0/32 is subnetted, 1 subnets
　　O IA 192.168.1.1 [110/193] via 192.168.4.1, 00:10:25, Serial1/2
　　O IA 192.168.2.0/24 [110/192] via 192.168.4.1, 00:10:25, Serial1/2
　　O 192.168.3.0/24 [110/128] via 192.168.4.1, 00:12:30, Serial1/2
　　R4#
　　C 192.168.8.0/24 is directly connected, Serial1/3
　　C 192.168.9.0/24 is directly connected, Loopback1
　　D 192.168.7.0/24 [90/2681856] via 192.168.8.1, 00:04:43, Serial1/3
　　R7#
　　D 192.168.8.0/24 [90/2681856] via 192.168.7.2, 00:00:24, Serial1/2
　　D 192.168.9.0/24 [90/2809856] via 192.168.7.2, 00:00:24, Serial1/2
　　O 192.168.4.0/24 [110/128] via 192.168.3.2, 00:30:14, Serial1/1
　　O IA 192.168.5.0/24 [110/192] via 192.168.3.2, 00:30:10, Serial1/1
　　192.168.6.0/32 is subnetted, 1 subnets
　　O IA 192.168.6.1 [110/193] via 192.168.3.2, 00:28:05, Serial1/1
　　C 192.168.7.0/24 is directly connected, Serial1/2
　　192.168.1.0/32 is subnetted, 1 subnets
　　O 192.168.1.1 [110/65] via 192.168.2.1, 05:35:43, Serial1/0
　　C 192.168.2.0/24 is directly connected, Serial1/0
　　C 192.168.3.0/24 is directly connected, Serial1/1
　　R2#
　　5. 路由重分发
　　ASBR 上进行路由重分发:
　　R2(config)#router eigrp 223
　　R2(config-router)#redistribute ospf 223 metric 1000 100 255 1 1500
　　C 192.168.8.0/24 is directly connected, Serial1/3
　　C 192.168.9.0/24 is directly connected, Loopback1
　　D EX 192.168.4.0/24 [170/3609600] via 192.168.8.1, 00:06:27, Serial1/3
　　D EX 192.168.5.0/24 [170/3609600] via 192.168.8.1, 00:06:27, Serial1/3
　　192.168.6.0/32 is subnetted, 1 subnets
　　D EX 192.168.6.1 [170/3609600] via 192.168.8.1, 00:06:27, Serial1/3
　　D 192.168.7.0/24 [90/2681856] via 192.168.8.1, 00:11:07, Serial1/3
　　192.168.1.0/32 is subnetted, 1 subnets
　　D EX 192.168.1.1 [170/3609600] via 192.168.8.1, 00:06:28, Serial1/3
　　D EX 192.168.2.0/24 [170/3609600] via 192.168.8.1, 00:06:28, Serial1/3
　　D EX 192.168.3.0/24 [170/3609600] via 192.168.8.1, 00:06:28, Serial1/3
　　R7#
　　R2(config)#router ospf 223
　　R2(config-router)#default-information originate metric 200 always
　　O IA 192.168.4.0/24 [110/128] via 192.168.5.1, 00:43:46, Serial1/3
　　C 192.168.5.0/24 is directly connected, Serial1/3
　　C 192.168.6.0/24 is directly connected, Loopback1
　　192.168.1.0/32 is subnetted, 1 subnets
　　O IA 192.168.1.1 [110/257] via 192.168.5.1, 00:43:46, Serial1/3
　　O IA 192.168.2.0/24 [110/256] via 192.168.5.1, 00:43:46, Serial1/3
　　O IA 192.168.3.0/24 [110/192] via 192.168.5.1, 00:43:46, Serial1/3
　　O*E2 0.0.0.0/0 [110/200] via 192.168.5.1, 00:00:04, Serial1/3
　　R5#
　　6. 测试:
　　R5#ping 192.168.9.1
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.9.1, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 80/163/324 ms
　　R7#ping 192.168.1.1
　　Type escape sequence to abort.
　　Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:
　　!!!!!
　　Success rate is 100 percent (5/5), round-trip min/avg/max = 28/77/160 ms
