　　华为NAT&DHCP实验
　　实验演示：NAT&DHCP实验
　　
　　1. 组网需求
　　􀁺 公司内部需要一台DHCP服务器，为内网用户动态分配地址。提供上网。
　　􀁺 公司内部有一台WWW服务器，需要为外网提供服务。
　　􀁺 现有一台无线AP可以提供上网服务，链接至ISP。
　　􀁺 要求防火墙实现控制，当外网访问192.168.101.111/24时自动转到WWW服务器192.168.1.1/24。

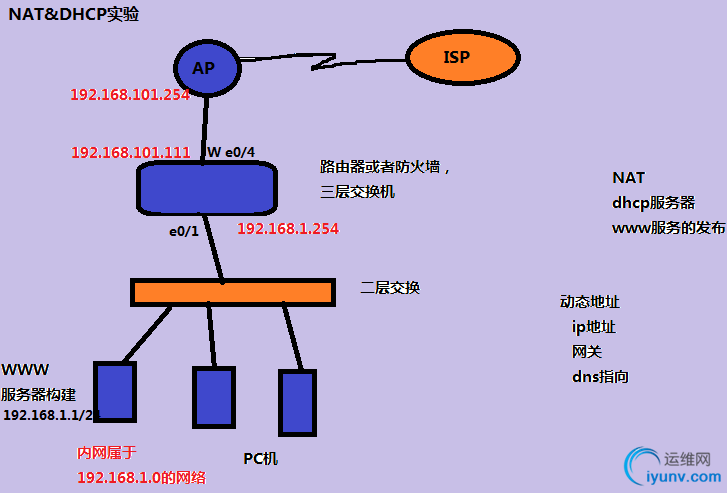

　　2. 组网图
　　
　　3. 配置步骤
　　(1) 配置各接口的IP 地址。
　　<Fw4>system
　　[Fw4]int Ethernet 0/1
　　[Fw4-Ethernet0/1]ip add 192.168.1.254 24
　　[Fw4-Ethernet0/1]int eth 0/4
　　[Fw4-Ethernet0/4]ip add 192.168.101.111 24
　　[Fw4]firewall zone trust
　　[Fw4-zone-trust]add int Ethernet 0/1
　　[Fw4]firewall zone untrust
　　[Fw4-zone-untrust]add int Ethernet 0/4
　　(2) 配置路由。
　　[Fw4]ip route-static 0.0.0.0 0.0.0.0 192.168.101.254
　　(3) 配置NAT。
　　[Fw4]acl number 2000
　　[Fw4-acl-basic-2000]rule 10 permit source 192.168.1.0 0.0.0.255
　　[Fw4]nat address-group 1 192.168.101.111 192.168.101.111
　　[Fw4]interface Ethernet 0/4
　　[Fw4-Ethernet0/4]nat outbound 2000 address-group 1
　　[Fw4-Ethernet0/4]nat server protocol tcp global 192.168.101.111 www inside 192.168.1.1 www

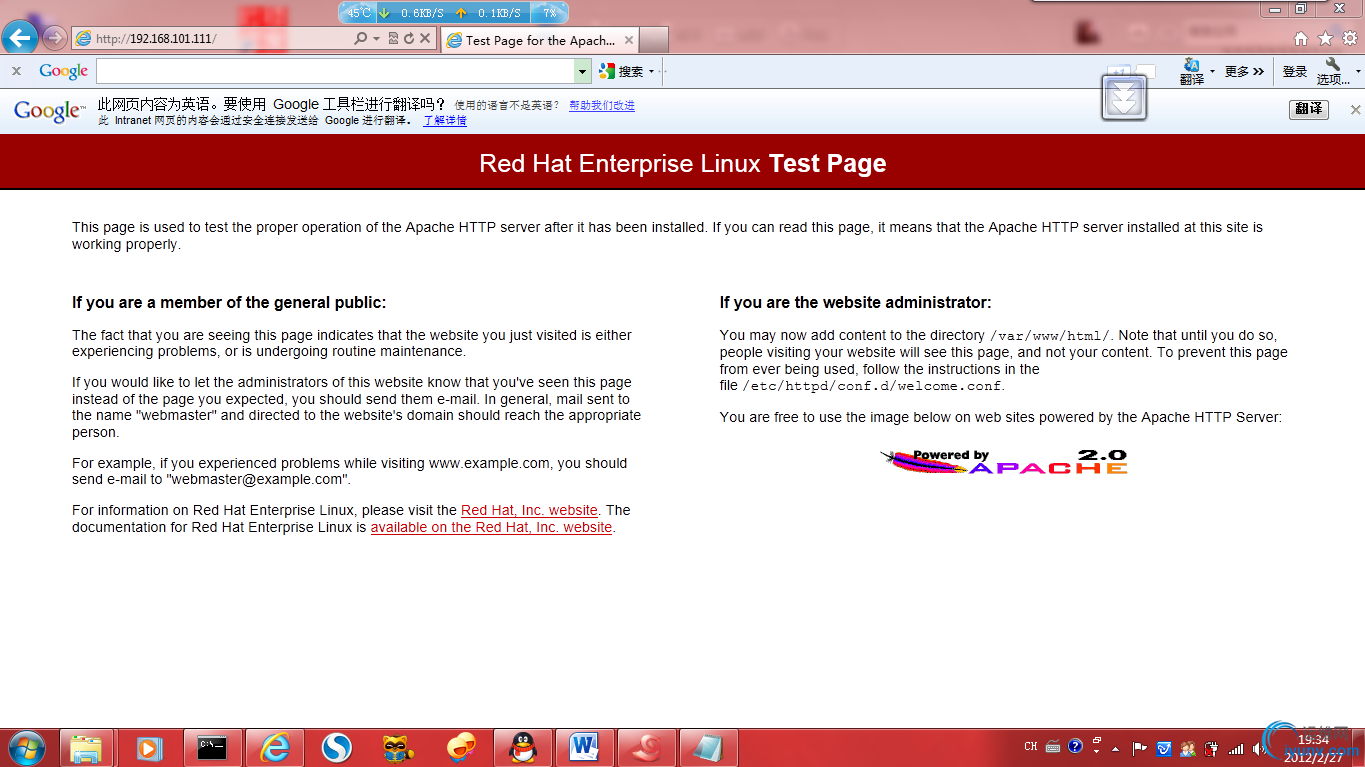

　　(4) 配置内网WWW服务器。（使用linux配置www服务器.略）

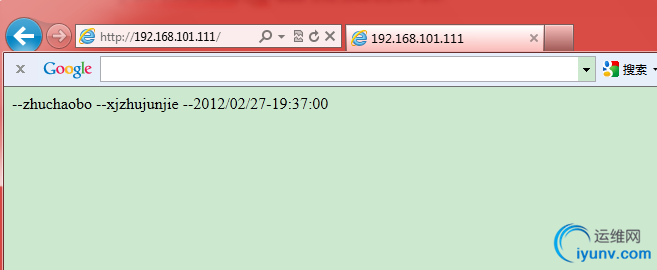

　　(5) 外网用户测试访问。

　　
　　(6) 配置DHCP。
　　[Fw4]dhcp enable
　　[Fw4]dhcp server ip-pool zzu
　　[Fw4-dhcp-pool-zzu]gateway-list 192.168.1.1
　　[Fw4-dhcp-pool-zzu]dns-list 222.88.88.88 222.85.85.85
　　[Fw4-dhcp-pool-zzu]network 192.168.1.0 mask 255.255.255.0
　　[Fw4]dhcp server forbidden-ip 192.168.1.1
　　[Fw4]dhcp server forbidden-ip 192.168.1.254

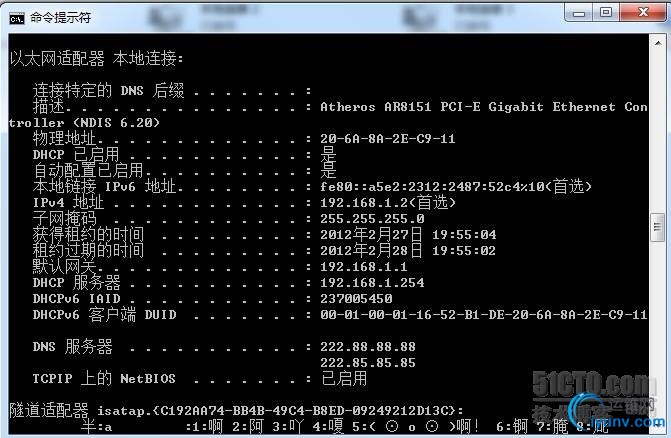

　　(7) 内网用户测试DHCP的工作。

　　【命令】
　　acl number acl-number [ name acl-name ] [ match-order { auto | config } ]
　　undo acl { all | name acl-name | number acl-number }
　　【描述】
　　acl 命令用来创建一个IPv4 ACL，并进入相应的ACL 视图。undo acl 命令用来删除IPv4 ACL。缺省情况下，不存在任何 ACL。
　　需要注意的是：
　　&#1048698; 使用 acl 命令时，如果指定编号的IPv4 ACL 不存在，则创建该ACL 并进入其视图，否则直接进入其视图。
　　&#1048698; 用户只能在创建 ACL 时为其指定名称，ACL 一旦创建，便不允许对其名称进行修改或删除。
　　&#1048698; WLAN ACL 不支持name acl-name 参数，即不允许为WLAN ACL 指定名称。
　　&#1048698; 当 ACL 内不存在任何规则时，用户可以使用本命令对该ACL 的规则匹配顺序进行修改，否则不允许进行修改。
　　&#1048698; WLAN ACL 和用户自定义ACL 都不支持match-order { auto | config }参数，它们的规则匹配顺序都只能为配置顺序。
　　【命令】
　　display acl { acl-number | all | name acl-name } [ | { begin | exclude | include }regular-expression ]
　　【描述】
　　display acl 命令用来显示ACL 的配置信息。需要注意的是，如果用户在配置 ACL 的时候指定了match-order 参数，则在使用display acl 命令时，显示的是交换机按照auto（深度优先）或config（配置顺序）对ACL 中的规则进行排序后的结果。
　　【命令】
　　rule [ rule-id ] { deny | permit } [ rule-string ]
　　undo rule rule-id [ fragment | source | time-range ]*
　　【描述】
　　rule 命令用来定义ACL 规则。undo rule 命令用来删除ACL 规则或者规则中的某些属性信息。在删除一条 ACL 规则时，如果不指定其他参数，交换机将这个ACL 规则完全删除；否则交换机只删除该ACL 规则中相应的属性信息。
　　【命令】
　　rule [ rule-id ] { deny | permit } protocol [ rule-string ]
　　undo rule rule-id [ destination | destination-port | dscp | fragment | icmp-type| precedence | source | source-port | time-range | tos ]*
　　【举例】
　　# 创建高级ACL 3000，定义规则1，拒绝源IP 地址为192.168.0.1 并且DSCP 优先级为46 的IP 报文通过。
　　[Sysname] acl number 3000
　　[Sysname-acl-adv-3000] rule 1 deny ip source 192.168.0.1 0 dscp 46
　　[Sysname-acl-adv-3000] quit
　　DHCP:

启动 DHCP 服务   dhcp enable

　　关闭DHCP 服务    undo dhcp enable

创建 DHCP 地址池或进入DHCP 地址池视图

dhcp server ip-pool pool-name

　　删除 DHCP 地址池
　　undo dhcp server ip-pool pool-name

配置静态绑定的IP 地址和MAC 地址

配置静态绑定的 IP 地址

static-bind ip-address ip-address [ mask netmask ]

删除静态绑定的 IP 地址

undo static-bind ip-address

配置静态绑定的客户端MAC 地址

static-bind mac-address mac-address

　　删除静态绑定的客户端 MAC 地址
　　undo static-bind mac-address

置动态分配的 IP 地址范围

network ip-address [ mask netmask ]

　　删除动态分配的IP 地址范围undo network

配置 DHCP 地址池中不参与自动分配的IP 地址

dhcp server forbidden-ip low-ipaddress [ high-ipaddress ]

删除 DHCP 地址池中不参与自动分配的IP 地址     undo dhcp server forbidden-ip low-ipaddress [ high-ipaddress ]

配置 DHCP 地址池中动态分配的IP 地址租用有效期限 expired { day day [ hour hour [ minuteminute ] ] | unlimited }

恢复 DHCP 地址池中动态分配的IP 地址租用有效期限为缺省值undo expired

配置 DHCP 客户端的出口网关地址

gateway-list ip-address1 [ ip-address2 …ip-address8 ]

删除 DHCP 客户端的出口网关地址

undo gateway-list { ip-address | all }

配置分配给 DHCP 客户端的域名

domain-name domain-name

　　删除分配给 DHCP 客户端的域名undo domain-name

配置 DHCP 客户端的DNS 服务器的IP 地址

dns-list ip-address1 [ ip-address2 …ip-address8 ]

　　删除 DHCP 客户端的DNS 服务器的IP 地址
　　undo dns-list { ip-address | all }

NAT:

地址转换的配置包括：

&#1048698; 配置地址池

&#1048698; 配置访问控制列表和地址池的关联

&#1048698; 配置访问控制列表和接口的关联（EASY IP 特性）

&#1048698; 配置内部服务器

　　&#1048698; 配置地址转换的有效时间

定义一个地址池

nat address-group start-addr end-addr pool-name

　　删除一个地址池 undo nat address-group pool-name

每个地址池中的地址必须是连续的，每个地址池内最多可定义 64 个地址。需要注意的是：当某个地址池已经和某个访问控制列表关联进行地址转换，是不允

　　许删除这个地址池的。

增加访问控制列表和地址池关联

nat outbound acl-number address-group pool-name

删除访问控制列表和地址池关联

undo nat outbound acl-number address-group pool-name

增加访问控制列表和接口关联

nat outbound acl-number interface

　　删除访问控制列表和接口关联
　　undo nat outbound acl-number interface

增加一个内部服务器

nat server global global-addr { global-port | any | domain | ftp |pop2 | pop3 | smtp | telnet | www } inside inside-addr{ inside-port | any | domain | ftp | pop2 | pop3 | smtp | telnet |www } { protocol-number | ip | icmp | tcp | udp }

删除一个内部服务器

undo nat server { global | inside } address { port | any | domain |ftp | pop2 | pop3 | smtp | telnet | www } { protocol-number | ip |icmp | tcp | udp }

NAT 的显示和调试

查看地址转换的配置信息 display nat

查看地址转换的状况

display nat [ translations [ global ip-address | insideip-address ] ]

查看NAT 分片HASH 表内容display nat fragqueue

　　显示NAT 分片缓存HASH 表内容。display nat fragbuffer

DHCP 中继的配置

DHCP 的配置包括：

&#1048698; 配置接口辅助 IP 地址

&#1048698; 配置透传转发协议

增加接口 IP 辅助地址ip>ip-address

删除接口 IP 辅助地址undo ip>ip-address ]
