37、【华为HCIE-Storage】--Oceanstor 9000概述

boss44

　　------------------------------------重要说明------------------------------------
　　以下部分内容来网络，部分自华为存储官方教材
　　具体教材内容请移步华为存储官网进行教材下载
　　网络引用内容无法找到原创，如有侵权请通知
　　------------------------------------重要说明------------------------------------
①　产品定位
　　OceanStor 9000是针对大数据的特点，使用通用x86架构硬件以Scale-out NAS系统为基
　　础，推出的大数据存储平台。 OceanStor 9000采用全对称架构，提供3～288节点的弹性
　　无缝扩展：
　　自研分布式文件系统OceanStor DFS支持海量非结构化数据存储，实现全局统一命名空间。
　　提供对象存储服务，兼容Amazon S3接口、兼容OpenStack Swift接口，支持媒体云向云计算架构迁移，支持接入主流云计算生态链。
　　支持对接由开源Hadoop组件封装而来的FusionInsight Hadoop/Cloudera Hadoop，让用户轻松构建企业级大数据分析平台。
②　系统架构

　　OceanStor 9000大数据存储系统包含文件存储子系统WushanFS， 结构化分析子系统
　　WushanSQL和非结构化分析子系统FusionInsight Hadoop， 管理子系统， 对外提供针对
　　大数据优化的存储、 分析支撑能力。 硬件层使用通用化硬件根据各子系统需求配置的专用硬件节点， 通过以太网的ALL IP互联：
　　分布式文件系统 OceanStor DFS：为了解决传统存储体系结构存在的难题（ 容量不易扩展、 性能不易扩展） ， WushanFS分布式文件系统应运而生。 WushanFS分布式文件系统将三个传统的存储体系结构层（ 文件系统、 卷管理器和 RAID） 组合为一个统一的软件层， 从而创建一个跨越存储系统中所有节点的单一智能文件系统。

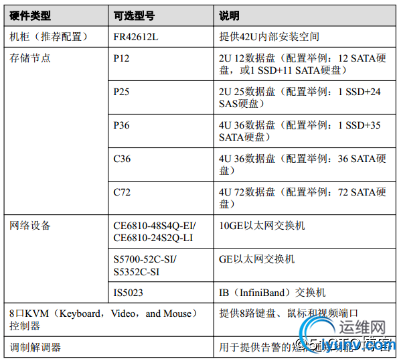

③　硬件体系

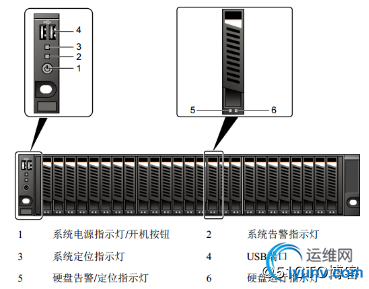

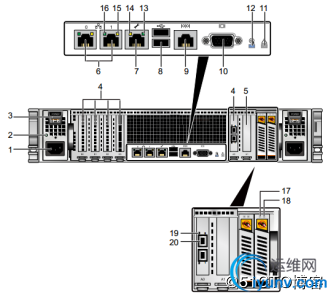

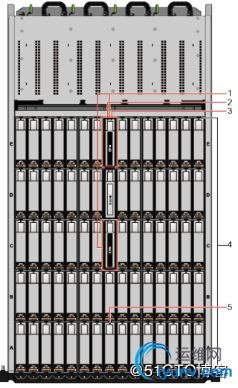

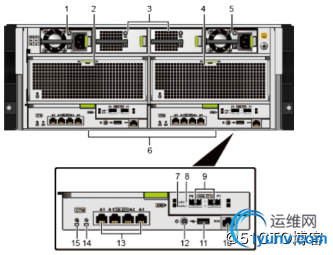

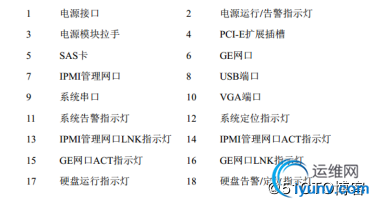

a.  存储节点-P12

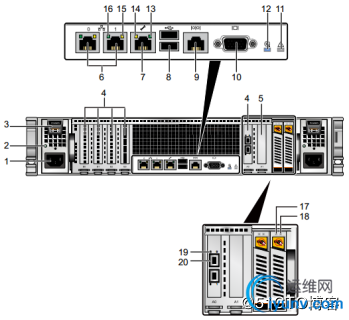

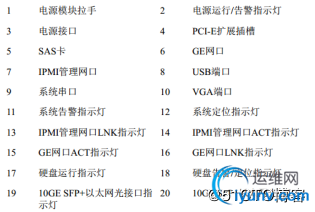

b.  存储节点-P25

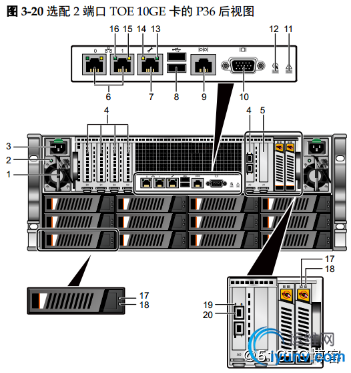

c.  存储节点-P36

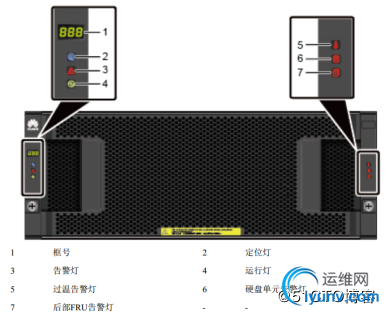

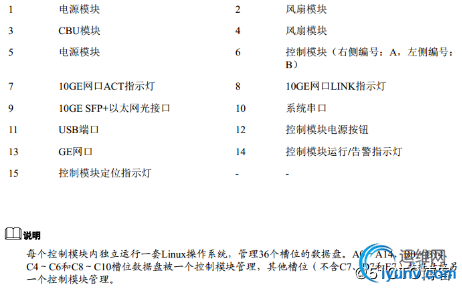

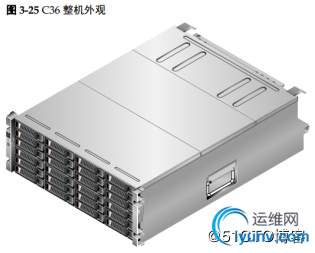

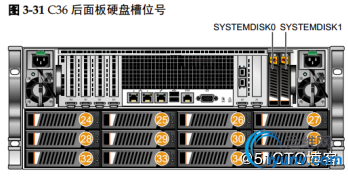

d.  存储节点-C36

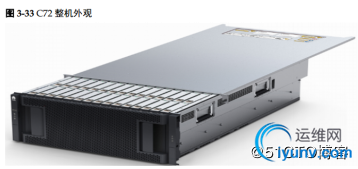

e.  存储节点-C72

④　软件结构
　　
　　l DFS适配层
　　HDFSPlugin 负责将HDFS协议的文件访问请求转换为NFS协议请求。
　　PVS（ Protocoland Value-addedService）负责响应NFS/CIFS/FTP等外部应用的连接请求，同时提供快照、分级存储、远程复制等多种增值特性。
　　CA（ ClientAgent）负责NFS/CIFS/FTP等应用协议的语义解析，并发送给底层模块处理。
　　MDS（ MetaDataService）管理文件系统的元数据，可理解为文件系统元数据的读写缓存。 MDS集群将文件系统元数据划分为树状数据结构，不同节点仅存储切割后的一部分子树。
　　l 对象存储服务适配层
　　提供对象存储服务，兼容Amazon S3接口、兼容OpenStack Swift接口。
　　l 分布式对象存储层
　　OBS（ Object-BasedStore）为文件系统/对象存储元数据和数据提供可靠的对象存储功能，支持多种数据保护级别，具备数据均衡分布和快速数据恢复能力。
　　Disk K-VStore提供硬盘级Key-Value对象存储功能。
