1、          RRPP协议基本知识 ：

a)     概念：快速环网保护协议：RRPP 专门应用于以太网环的链路层协议，可以防止数据环路引起的广播风暴，当一条链路断开时能迅速启用备份链路恢复网络节点之间的通讯。

b)    RRPP协议基础：

每个域上所有节点配置相同的RRPP域ID和控制VLAN

每个域有两个控制VLAN，主控制VLAN和子控制VLAN

主环协议报文在主控制VLAN中传播，子环协议报文在子控制VLAN中传播

主环节点上的RRPP接口同时加入主控制VLAN和子控制VLAN,子换上的RRPP接口只能加入子控制VLAN

子环的协议报文在主环中视为数据报文处理，与数据报文实现同步阻塞/放开

二、单环拓扑配置举例

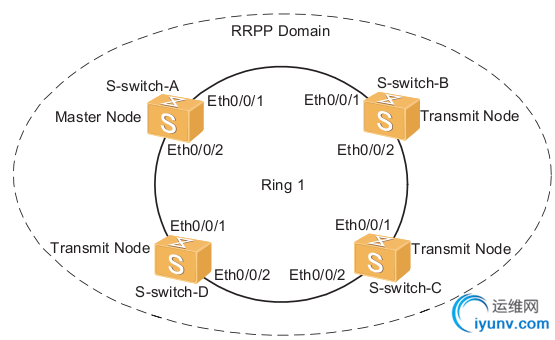

组网需求：如下图

S-switch-A、S-switch-B、S-switch-C、S-switch-D、都支持RRPP功能，将这4台switch组成一个RRPP环，域为1 ，控制VLAN为10

配置步骤如下：

1、          创建RRPP域，控制VLAN

<S-switch-A> system-view

[S-switch-A] rrpp domain 1

[S-switch-A-rrpp-domain-regionl]  control-vlan  10

[S-switch-A-rrpp-domain-regionl] quit

其他B/C/D交换机配置同上

2、          设置RRPP域定时器的值

配置主环主节点S-switch-A的定时器

<S-switch-A> system-view

[S-switch-A]  rrpp domain 1

[S-switch-A-rrpp-domain-regionl]  timer hello-timer 2 fail-timer 7

B/C/D交换机配置同上

3、          禁用STP功能，配置接口信任RRPP报文的优先级

<S-switch-A>  system-view

[S-switch-A] interface etcher0/0/1

[S-switch-A-Ethernet00/0/1] trust 8021p

[S-switch-A-Ethernet00/0/1] stp disable

[S-switch-A-Ethernet00/0/1] quit

[S-switch-A] interface etcher0/0/2

[S-switch-A-Ethernet00/0/2] trust 8021p

[S-switch-A-Ethernet00/0/2] stp disable

[S-switch-A-Ethernet00/0/2] quit

B/C/D交换机配置同上

4、          创建RRPP环

配置switch-A为主环主节点，并指定主副接口

<S-switch-A> system-view

[S-switch-A] rrpp domain 1

[S-switch-A-rrpp-domain-regionl] ring 1 node-mode master primary-port ethernet0/0/1 secondary-port ethernet0/0/2 level 0

[S-switch-A-rrpp-domain-regionl] ring 1 enable

[S-switch-A-rrpp-domain-regionl] quit

配置switch-B为主环传输节点，并指定主副接口

<S-switch-B> system-view

[S-switch-B] rrpp domain 1

[S-switch-B-rrpp-domain-regionl] ring 1 node-mode transit primary-port ethernet0/0/1 secondary-port ethernet0/0/2 level 0

[S-switch-B-rrpp-domain-regionl] ring 1 enable

[S-switch-B-rrpp-domain-regionl] quit

C/D交换机配置同上

5、          使能RRPP协议

<S-switch-A> system-view

[S-switch-A] rrpp enable

B/C/D交换机配置同上
