运用rip实现路由信息协议--华为拓扑

dsqzhaoyue

　　一、了解RIP
　　1.定义：
　　routing information protocol , 路由信息协议
　　在内网的多个路由器之间自动的学习、同步路由表，
　　以计算出一个去往目标网络的最短、无环、数据转发路径；
　　2.场景：
　　一般在小规模的企业内部网络使用
　　(因为RIP有最大跳数限制，最大为 16 跳)
　　3.版本：
　　version 1
　　#属于有类路由选择协议(报文不携带子网掩码)
　　#广播的发送方式 - 255.255.255.255
　　#无法关闭自动汇总
　　version 2
　　#属于无类路由选择协议(报文携带子网掩码)
　　#组播的发送方式 - 224.0.0.9
　　#多了一个路由标记(tag)字段，可以实现路由的批量管理；
　　#多了一个认证功能(使用的是RIP respone报文的第一个路由条目来充当)
　　#多了一个 mask 字段，从而可以支持关闭自动汇总；
　　#多了一个 next-hop 字段，从而可以解决“MA网络中的”次优路径问题；
　　4.报文：
　　request:请求，用于向其他RIP路由器请求更新条目；
　　respone:响应，用于向其他RIP路由器发送更新条目；是对request的回应
　　5.工作表：
　　(RIP邻居表)：
　　#凡是能与自己互通的路由器，都称之为 RIP 邻居；
　　RIP数据库:
　　#本地宣告的路由条目
　　#从其他路由器学习过来的路由条目
　　RIP路由表：
　　#表示的是从数据库中挑选出来的最好的路由；
　　6.原理：
　　1、路由器启用RIP以后，会将自己本地路由表中的条目进行宣告进入到RIP
　　2、在启动RIP协议的端口上发送这些更新条目；
　　3、对方RIP路由器接收以后，经过路由比较，将最好的条目放入路由表；
　　4、所有的RIP路由器都会进行周期性、全部路由表更新，以广播的方式；
　　（在RIPv2中，是触发式、增量更新，并且是以组播的方式）

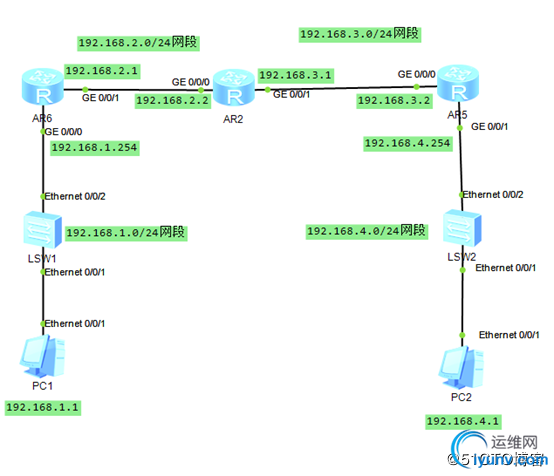

　　二、实验拓扑图

　　三、实验目的
　　实现PC1与PC2之间的互通
　　四、实验所需的设备以及相关配置
　　1.两台PC机、两台二层交换机、三台路由器
　　2三台路由器的配置

设备
接口
网关
网段/子网掩码
AR6
GE0/0/0
192.168.1.254
192.168.1.0/24
AR6
GE0/0/1
192.168.2.1
192.168.2.0/24
AR2
GE0/0/0
192.168.2.2
192.168.2.0/24
AR2
GE0/0/1
192.168.3.1
192.168.3.0/24
AR5
GE0/0/0
192.168.3.2
192.168.3.0/24
AR5
GE0/0/1
192.168.4.254
192.168.4.0/24　　四、实验步骤
　　1.在AR6中为两个接口分别设置IP地址与网关
　　

<Huawei>system-view  //进入系统模式　　

　　
[Huawei]int g0/0/0  //进入GigabitEthernet0/0/0接口
　　
[Huawei-GigabitEthernet0/0/0]ip add 192.168.1.254 24  //设置网关与子网掩码
　　
[Huawei-GigabitEthernet0/0/0]quit   //退出
　　

　　
[Huawei]int g0/0/1   //进入GigabitEthernet0/0/1接口
　　
[Huawei-GigabitEthernet0/0/1]ip add 192.168.2.1 24  //设置IP地址与子网掩码
　　
[Huawei-GigabitEthernet0/0/0]quit  //退出
　　

　　
[Huawei]rip  //进如rip
　　
[Huawei-rip-1]version 2  //设置模式为V2
　　
[Huawei-rip-1]network 192.168.1.0   //宣告网段为192.168.1.0
　　
[Huawei-rip-1]network 192.168.2.0   //宣告网段为192.168.2.0
　　
[Huawei-rip-1]quit    //退出
　　

　　

　　2.在AR2中为两个接口分别设置IP地址与网关
　　

<Huawei>system-view   //进入系统模式　　

　　
[Huawei]int g0/0/0  //进入GigabitEthernet0/0/0接口
　　
[Huawei-GigabitEthernet0/0/0]ip add 192.168.2.2 24  //设置网关与子网掩码
　　
[Huawei-GigabitEthernet0/0/0]quit   //退出
　　

　　
[Huawei]int g0/0/1   //进入GigabitEthernet0/0/1接口
　　
[Huawei-GigabitEthernet0/0/1]ip add 192.168.3.1 24  //设置IP地址与子网掩码
　　
[Huawei-GigabitEthernet0/0/0]quit  //退出
　　

　　
[Huawei]rip  //进如rip
　　
[Huawei-rip-1]version 2  //设置模式为V2
　　
[Huawei-rip-1]network 192.168.2.0   //宣告网段为192.168.2.0
　　
[Huawei-rip-1]network 192.168.3.0   //宣告网段为192.168.3.0
　　
[Huawei-rip-1]quit    //退出
　　

　　

　　3.在AR5中为两个接口分别设置IP地址与网关
　　

<Huawei>system-view   //进入系统模式　　

　　
[Huawei]int g0/0/0  //进入GigabitEthernet0/0/0接口
　　
[Huawei-GigabitEthernet0/0/0]ip add 192.168.3.2 24  //设置模式为V2设置IP地址与子网掩码
　　
[Huawei-GigabitEthernet0/0/0]quit   //退出
　　

　　
[Huawei]int g0/0/1   //进入GigabitEthernet0/0/1接口
　　
[Huawei-GigabitEthernet0/0/1]ip add 192.168.4.254 24  //设置网关与子网掩码
　　
[Huawei-GigabitEthernet0/0/0]quit  //退出
　　

　　
[Huawei]rip  //进如rip
　　
[Huawei-rip-1]version 2  // 设置模式为V2
　　
[Huawei-rip-1]network 192.168.3.0   //宣告网段为192.168.3.0
　　
[Huawei-rip-1]network 192.168.4.0   //宣告网段为192.168.4.0
　　
[Huawei-rip-1]quit    //退出
　　

　　

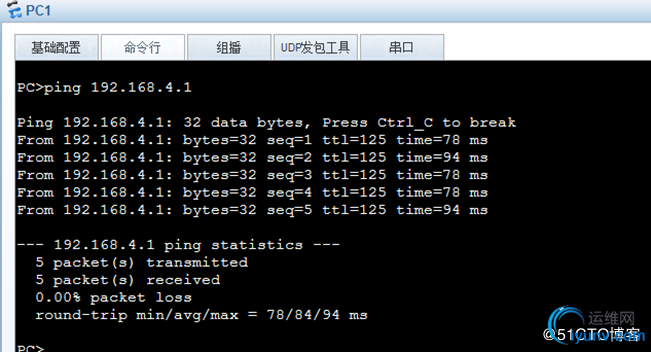

　　五、实验结果

　　PC1与PC4可以互相ping通
