31、【华为HCIE-Storage】--NAS特性 IP漂移

清风听雨

　　------------------------------------重要说明------------------------------------
　　以下部分内容来网络，部分自华为存储官方教材
　　具体教材内容请移步华为存储官网进行教材下载
　　网络引用内容无法找到原创，如有侵权请通知
　　------------------------------------重要说明------------------------------------
　　IP漂移能够在不中断主机业务的情况下，快速将故障端口上的业务迁移到其他同种类型的可用端口上，而用户无感知。当故障端口恢复工作后，又可重新接管之前的业务。
　　将多个以太网端口绑在一起形成绑定端口时，系统会在默认漂移组中删除该多个以太网端口，同时将绑定端口添加到漂移组。解除绑定后，删除默认漂移组中的绑定端口，同时将该多个以太网端口添加到默认漂移组。
　　如果是基于以太网端口、绑定端口或者VLAN的端口创建逻辑端口时，该以太网端口、绑定端口或者VLAN的端口只能用于一种存储服务，块存储服务或者文件系统存储服务。

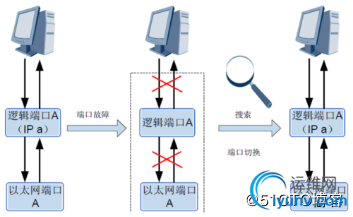

①　基于逻辑端口漂移

　　主机业务运行在以太网口A对应的逻辑端口A上，对应的IP地址为a。由于各种原因造成以太网端口A故障，不能对外提供业务。启用IP漂移后，存储系统会自动搜索可用的以太网口B，同时删除逻辑端口A的相应配置，在逻辑端口B上创建并配置对应的逻辑端口A。这样，主机的业务就在以太网口B对应的逻辑端口A上运行，快速完成故障端口业务切换。应用IP漂移技术完成故障端口的业务切换过程是非常短暂的，在用户无感知的情况下完成业务迁移。
②　基于绑定端口漂移

　　为了提高访问文件路径的可靠性，可以将多个以太网端口绑在一起，形成绑定端口。当创建绑定端口的某一个以太网端口故障，业务运行端口还是继续在该绑定端口上，只有当所有创建绑定端口的以太网端口同时故障，才会应用IP漂移技术。系统会搜索到相同类型的可用端口，并删除故障端口上创建的逻辑端口，在可用端口上创建相同的逻辑端口，可以即时将业务切换到其他可用端口上。当故障端口恢复工作后，又可以重新接管之前的业务。具体使用场景如图所示。
③　基于Vlan IP漂移

　　当用户需要将不同的业务隔离开来，可以通过创建VLAN来实现。当创建VLAN的以太网端口发生端口故障时，系统会搜索到相同类型的可用端口，并删除故障端口上创建的逻辑端口，在可用端口上创建相同的逻辑端口。将故障端口的业务切换到其他可用端口上。具体实现是先创建VLAN，每个VLAN都分配唯一的ID，将不同的业务隔离开来。当某个VLAN上的以太网端口故障时，系统会自动搜索VLAN ID相同的可用以太网端口，将业务切换到该可用端口上。当故障端口恢复正常工作后，又可以重新接管之前的业务。
　　在以太网口A上创建VLAN A， VLAN ID为1，基于VLAN A创建的逻辑端口A可以起到多业务间隔离作用。由于各种原因造成以太网口A发生故障时，系统会自动搜索到其他可用的VLAN B，搜索到VLAN ID为1的端口，同时删除逻辑端口A，并创建对应逻辑端口A。业务运行的当前端口会切换到由VLAN B上。当故障端口恢复工作后，如果启用了IP回漂功能，业务运行的当前端口会重新切换到VLAN A上。一个以太网端口也可以属于多个VLAN，当该以太网端口故障时，基于该端口创建的所有VLAN都会故障，需要将业务端口切换到其它可用的VLAN的端口上。由于端口IP地址切换过程非常短暂，这就实现了用户无感知的业务迁移。
④　逻辑端口关系

　　业务的运行是基于逻辑端口的，逻辑端口的创建可以是基于以太网端口、 VLAN或者绑定端口。创建关系如图所示。
　　1 表示可以由多个以太网端口绑定在一起形成绑定端口。
　　2 表示可以将一个以太网端口加入到多个VLAN。
　　3 表示将一个绑定端口加入到多个VLAN。
　　4 表示一个绑定端口可以创建多个逻辑端口。
　　5 表示VLAN的一个端口可以创建多个逻辑端口。
　　6 表示一个以太网端口可以创建多个逻辑端口。
