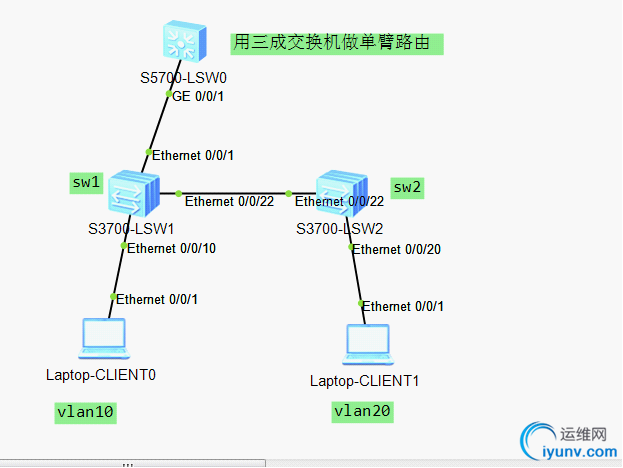

　　华为设备上用三成交换机实现vlan间的通信

　　
　　
　　1.三成交换机上的所有配置
　　r]int e0/1
　　[r-Ethernet0/1]port link-type trunk
　　[r-Ethernet0/1]port trunk permit vlan all（允许所有的vlan通过，因为华为默认vlan不通过）
　　Please wait........................................... Done!
　　[r-Ethernet0/1]vlan 10（创建vlan）
　　[r-vlan10]vlan 20
　　[r]int Vlan-interface 10（进入vlan的子接口设地址）
　　[r-Vlan-interface10]ip add 192.168.10.254 255.255.255.0
　　[r-Vlan-interface10]int Vlan-interface 20
　　[r-Vlan-interface20]ip add 192.168.20.254 255.255.255.0
　　[r-Vlan-interface20]dis ip rou
　　Routing Table: public net
　　Destination/Mask   Protocol Pre  Cost        Nexthop         Interface
　　127.0.0.0/8        DIRECT   0    0           127.0.0.1       InLoopBack0
　　127.0.0.1/32       DIRECT   0    0           127.0.0.1       InLoopBack0
　　192.168.10.0/24    DIRECT   0    0           192.168.10.254  Vlan-interface10
　　192.168.10.254/32  DIRECT   0    0           127.0.0.1       InLoopBack0
　　192.168.20.0/24    DIRECT   0    0           192.168.20.254  Vlan-interface20
　　192.168.20.254/32  DIRECT   0    0           127.0.0.1       InLoopBack0
　　2.交换机1上的配置
　　SW1]int e1/0/2
　　[SW1-Ethernet1/0/2]port link-type trunk
　　[SW1-Ethernet1/0/2]port trunk permit vlan all
　　Please wait........................................... Done.
　　[SW1-Ethernet1/0/2]int e1/0/24
　　[SW1-Ethernet1/0/24]port link-type trunk
　　[SW1-Ethernet1/0/24]port trunk permit vlan all
　　Please wait........................................... Done.
　　
　　[SW1-Ethernet1/0/10]q
　　[SW1]vlan 10（创建vlan）
　　[SW1-vlan10]port e1/0/10（把此端口加入vlan）
　　[SW1-vlan10]vlan 20
　　[SW1-vlan20]port e1/0/20
　　3.交换机2上的配置
　　[Quidway]int e0/24
　　[Quidway-Ethernet0/24]port link-type trunk
　　[Quidway-Ethernet0/24]port trunk permit vlan all
　　[Quidway-Ethernet0/24]vlan 10
　　[Quidway-vlan10]port e0/10
　　[Quidway-vlan10]vlan 20
　　[Quidway-vlan20]port e0/20

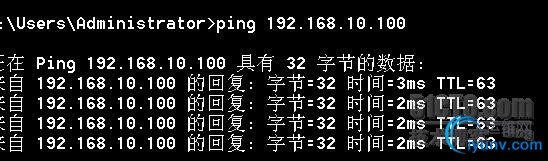

　　所有的配置命令已经完成，vlan的pc机用两个真机做实验，一个配置成vlan10网段的，网关必须指向10.254.另一个配置成vlan20网段的，网关指向20.254。两台机器互相ping必须ping通才说明实现不同vlan的通信。
