HSRP与VRRP例配置

rgw2qe

验要求：

C1与c2通过R1与R2访问ISP

R1与R2组成VRRP备份组

正常情况下，R1承担网关工作，当R1出现故障时，R2接替R1继续工作

R1恢复后，能立即抢占成为Master

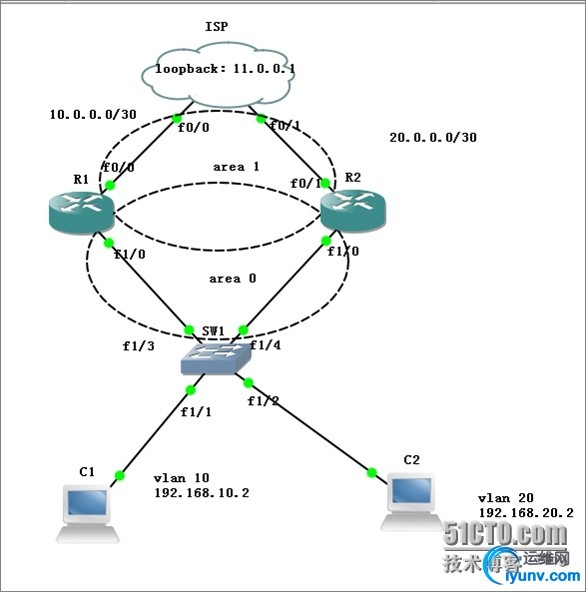

实验拓扑图如下所示：

实验步骤：

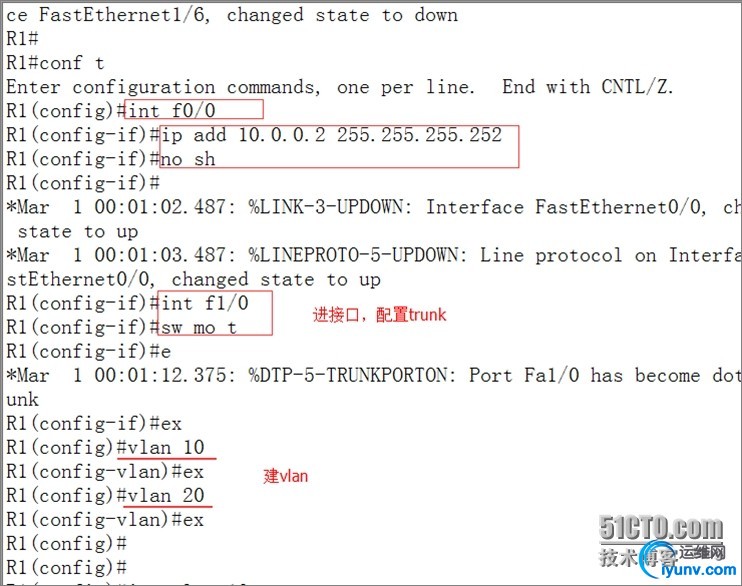

为设备配置IP地址
R1的f0/0接口配10.0.0.2

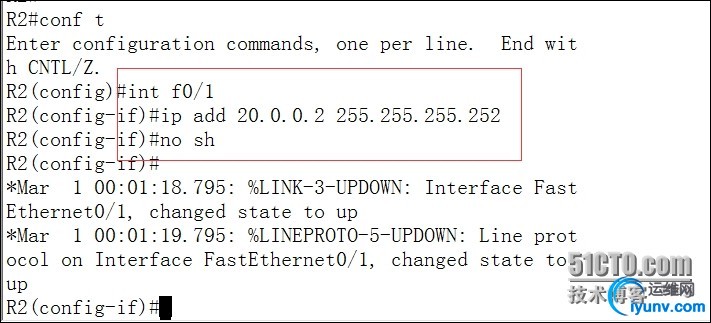

R2的f0/0接口配20.0.0.2

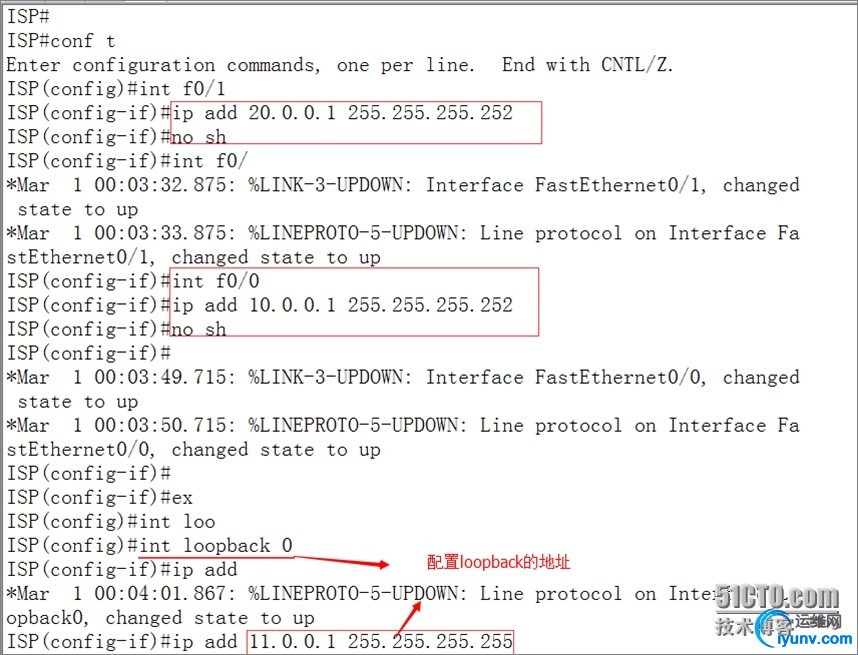

ISP的f0/0与f0/1接口分别配10.0.0.1   20.0.0.1
ISP是路由器转换过来的，配置loopback接口地址为11.0.0.1
配置VRRP协议R1为vlan10的Master ，vlan20Backup。R2为vlan 10 的Backup，vlan20 的Master

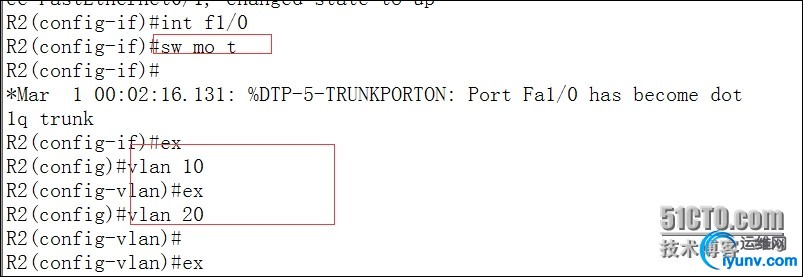

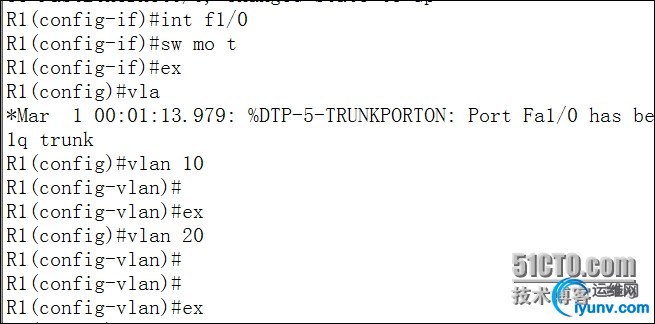

交换机与路由器是中继链路，需配置trunk

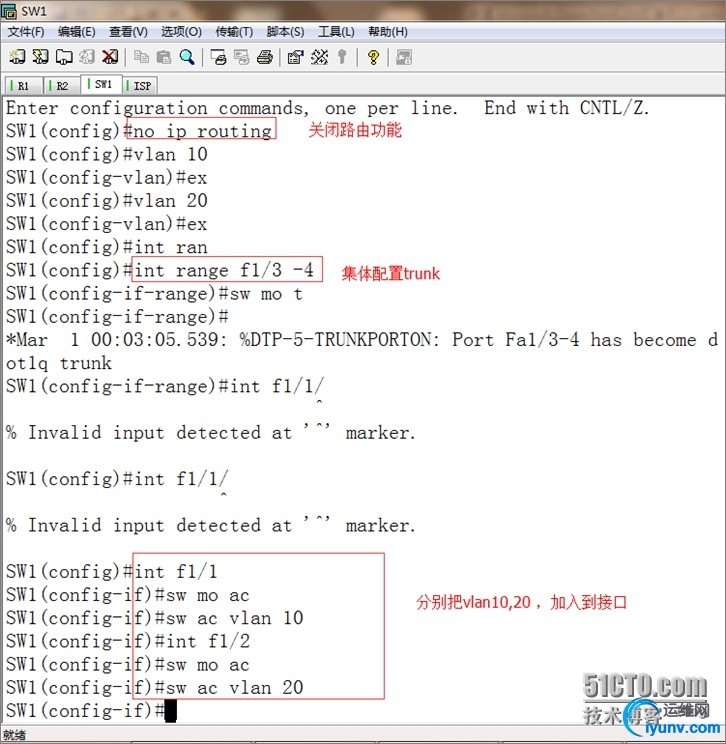

分别把vlan 10 和vlan20加入f1/1与f1/2 接口

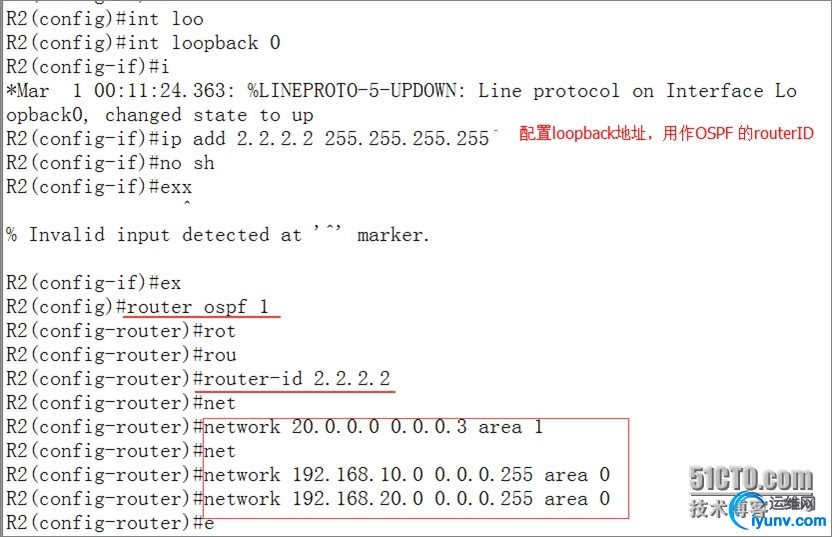

配OSPF 实验全网互通

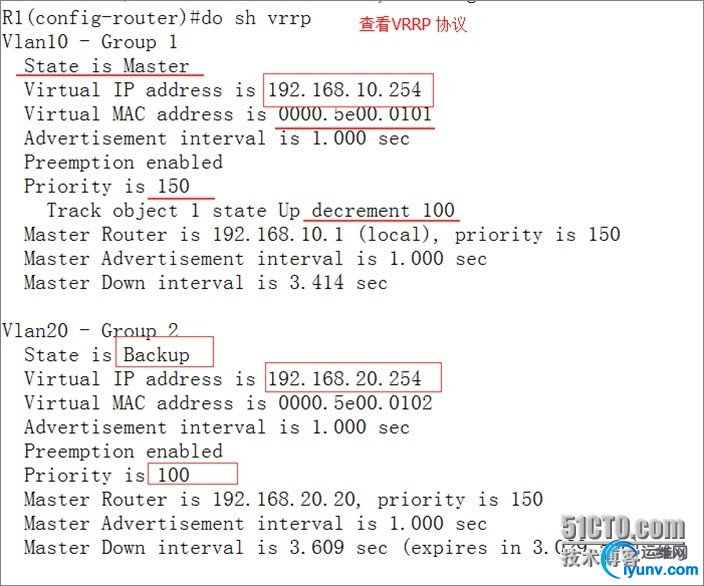

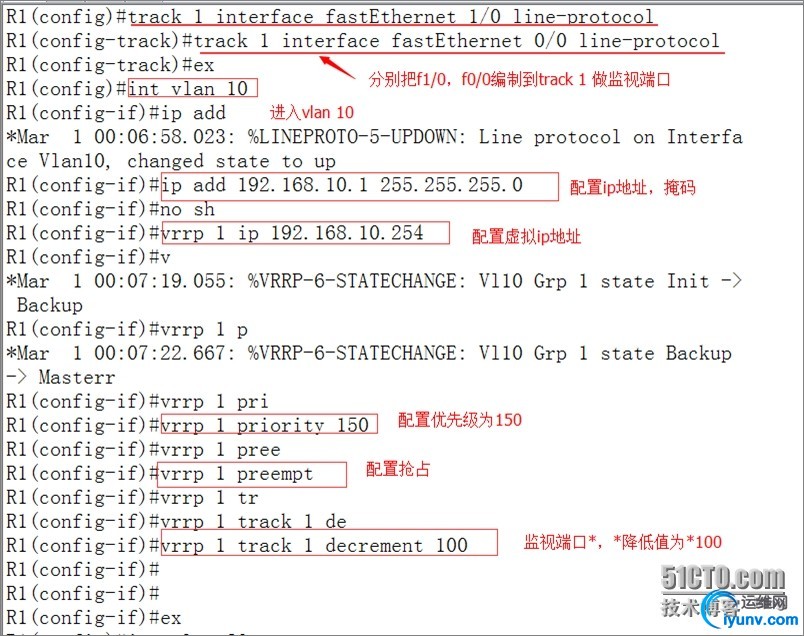

在R1的vlan10中，配置vlan10 的ip地址，创建备份组1，并进行抢占，配置在组中的优先级为150（Master）

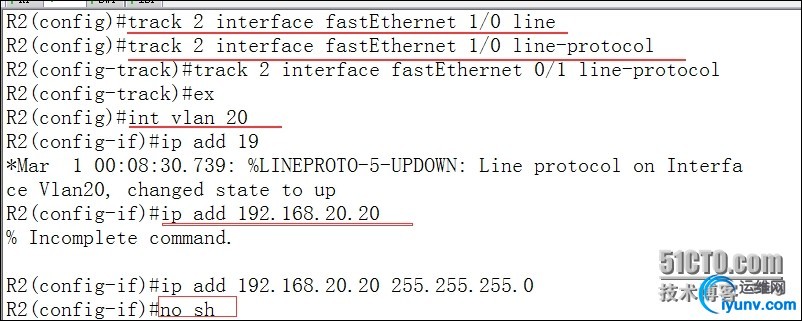

在R1的vlan20中，配置vlan20 的ip地址，创建备份组2，并进行抢占，配置在组中的优先级为100（Backup）

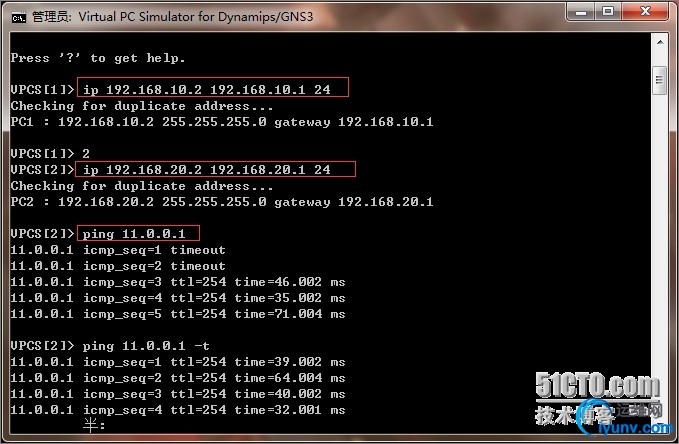

打开VPCS配置vlan10与vlan20 的ip地址 。pingISP 的loopback的地址

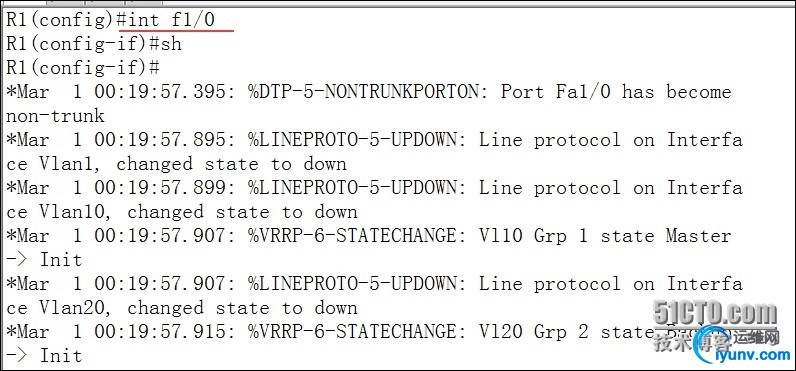

把R1 的f1/0接口关闭

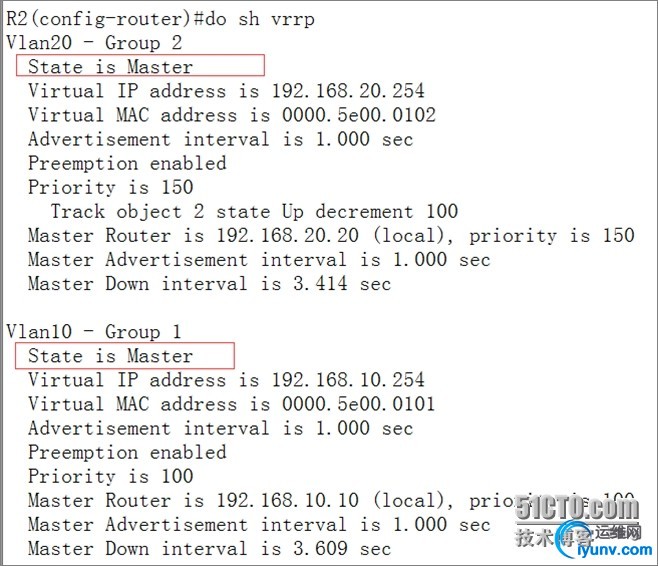

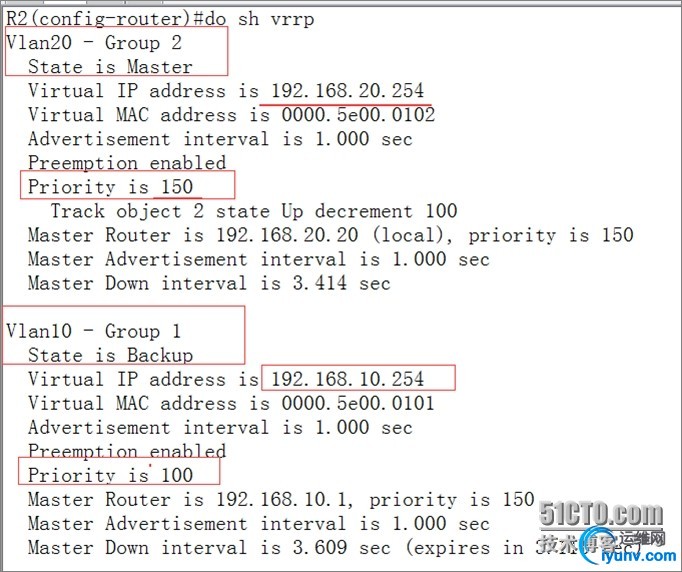

此时在查看R2的VRRP状态，如图所示：R2已抢占成功

热备份路由选择协议（HSRP）配置实例
实验要求：

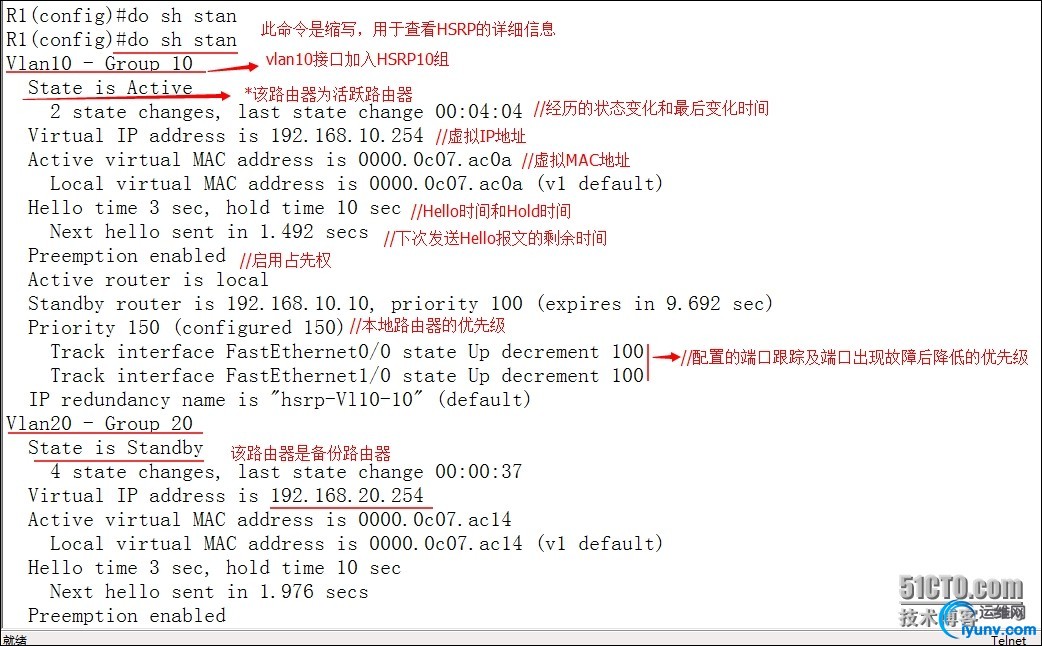

对于vlan10：R1为活跃路由，R2为备份路由

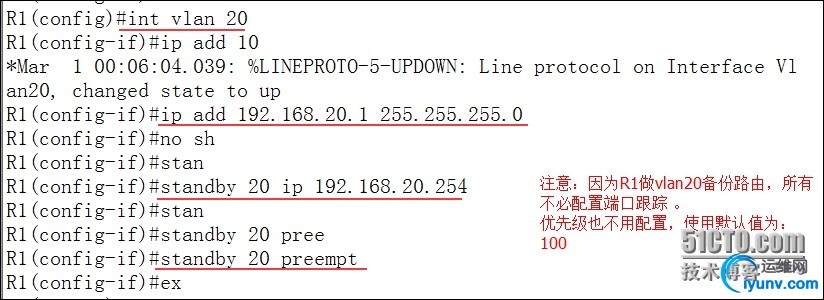

对于vlan20：R2为活跃路由，R1为备份路由

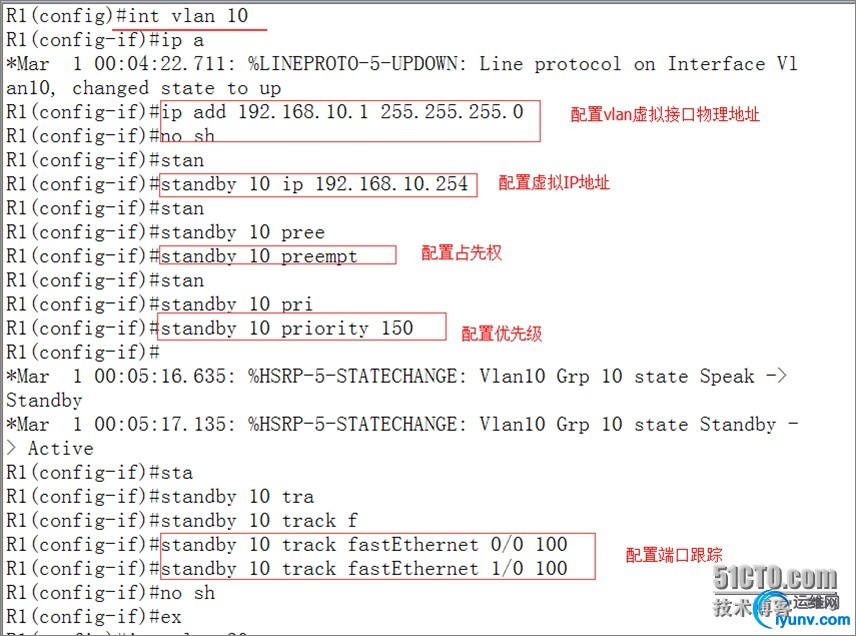

R1上的vlan虚拟接口的物理IP地址为：
Vlan 10 ：192.168.10.1
Vlan 20： 192.168.20.1

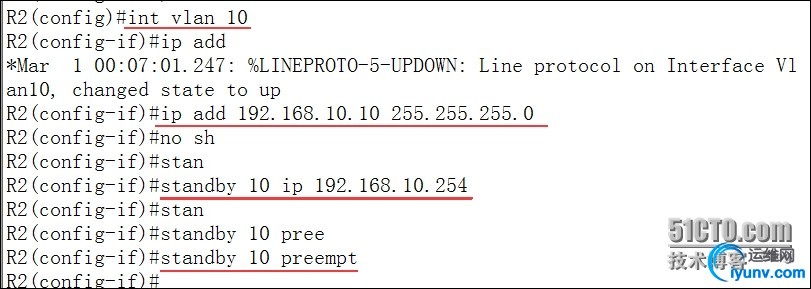

R2上的vlan虚拟接口的物理IP地址为：
Vlan 10 ：192.168.10.10
Vlan 20： 192.168.20.20
R1与ISP的互连地址为10.0.0.0/30 ，R2与ISP的互连地址为20.0.0.0 /30。
ISP 配置loopback地址为11.0.0.1/32 ，以模拟云端，注意：ISP是路由器转换过来的

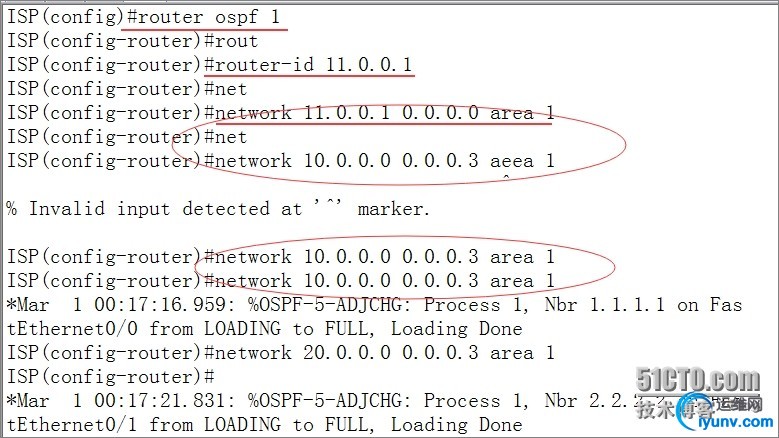

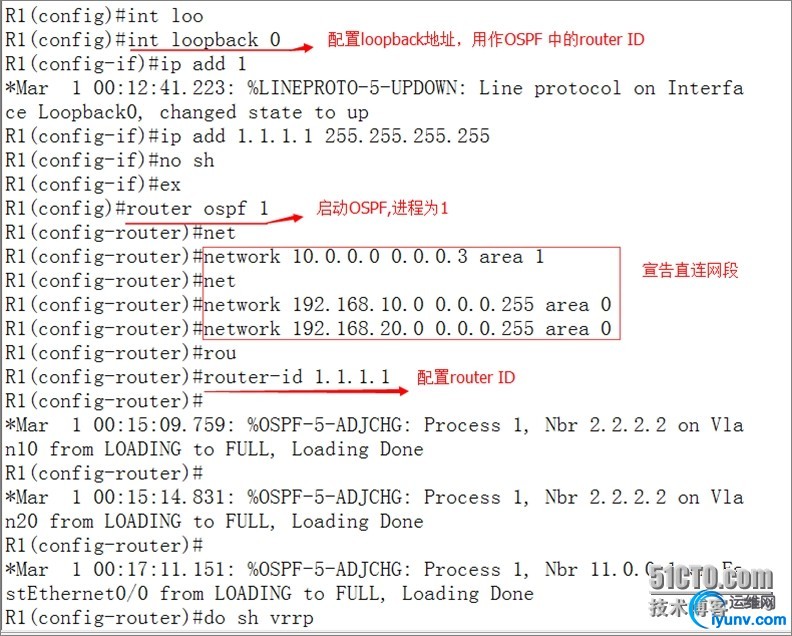

交换机与路由器之间的链路为中继链路，并使用OSPF 协议实现全网互通

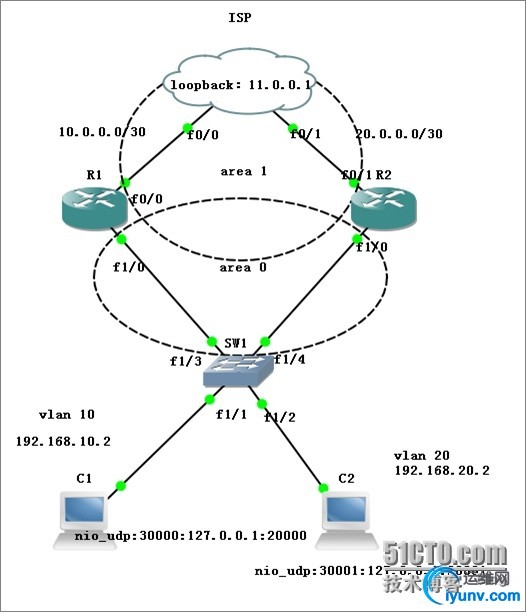

接下来根据规划配置网络：

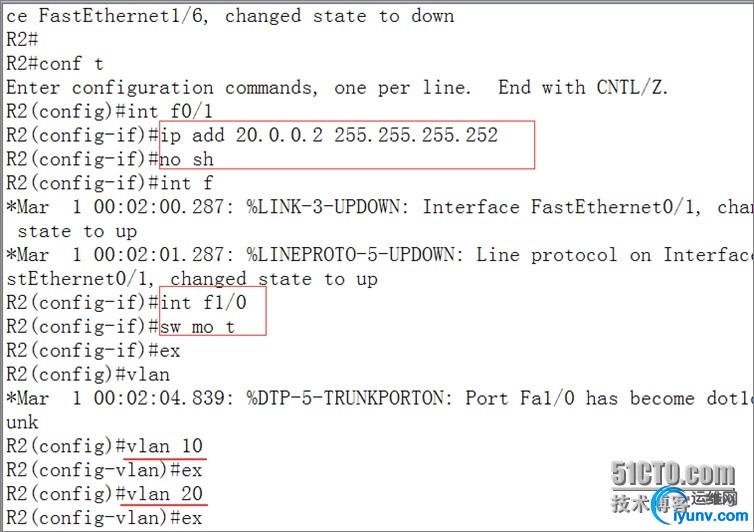

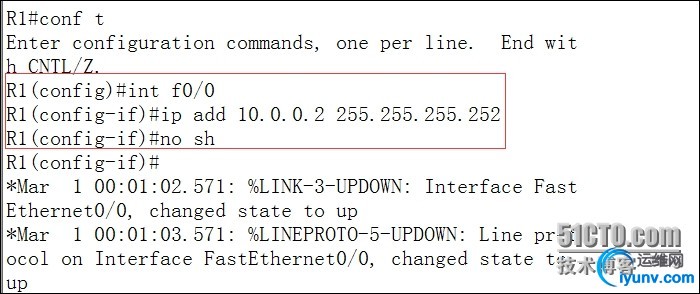

首先配置好设备的IP地址，并创建vlan

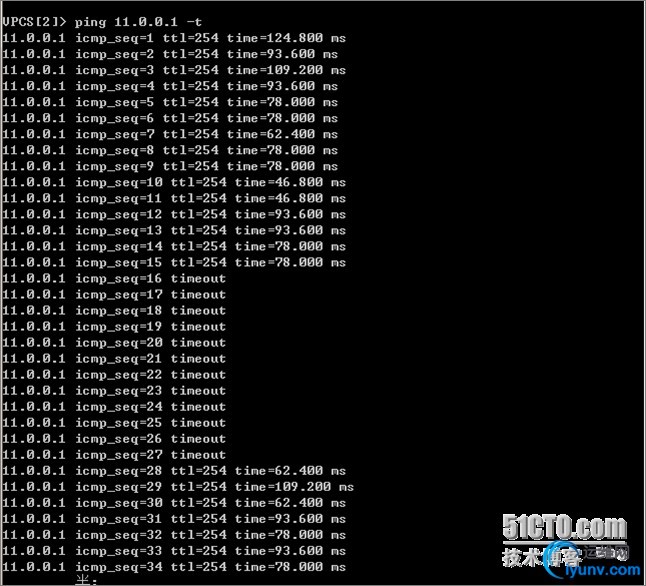

使用-t常ping11.0.0.1地址，然后进入R1的f1/0接口，进行关闭，此时的状态如下所示：

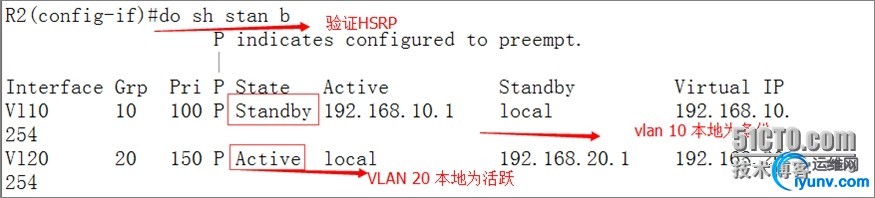

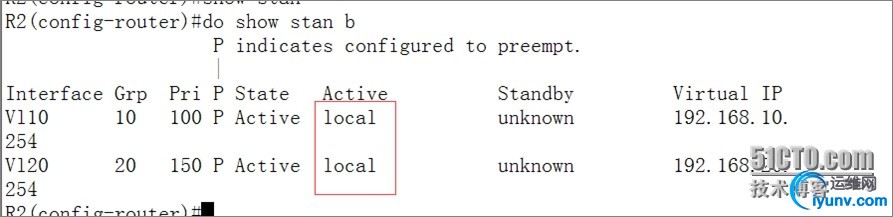

此时查看R2的HSRP的状态，如下所示：表明已抢占成功
