学习OpenStack之 (2)：Cinder LVM 配置

ycycoco

　　0。背景
　　OpenStack 中的实例是不能持久化的，cinder服务重启，实例消失。如果需要挂载 volume，需要在 volume 中实现持久化。Cinder提供持久的块存储，目前仅供给虚拟机挂载使用。它并没有实现对块设备的管理和实际服务，而是为后端不同的存储结构提供了统一的接口，不同的块设备服务厂商在 Cinder 中实现其驱动支持以与 OpenStack 进行整合。它通过整合后端多种存储，用API接口为外界提供存储服务。主要核心是对卷的管理，允许都卷、类型和快照进行处理。
　　Cinder存储分为本地块存储、分布式块存储和SAN存储等多种后端存储类型：
1. 本地存储： 默认通过LVM支持Linux
2. SAN存储：
    （1）通过NFS协议支持NAS存储，比如Netapp
    （2）通过添加不同厂商的制定driver来为了支持不同类型和型号的商业存储设备，比如EMC,IBM的存储。 在 https://wiki.openstack.org/wiki/CinderSupportMatrix可以看到所支持的厂商存储列表。
3. 分布式系统：支持sheepdog，ceph，和IBM的GPFS等
　　对于本地存储，cinder-volume 默认使用 LVM 驱动，该驱动当前的实现需要在主机上事先用 LVM 命令创建一个的卷组 , 当该主机接受到创建卷请求的时候，cinder-volume 在该卷组 上创建一个逻辑卷, 并且用 openiscsi 将这个卷当作一个 iscsi tgt 给输出.还可以将若干主机的本地存储用 sheepdog 虚拟成一个共享存储，然后使用 sheepdog 驱动。
　　1. Cinder LVM配置
在cinder配置文件中，默认的backend lvmdriver是通过LVM来使用本地存储：
　　[lvmdriver-1]
volume_group = stack-volumes-lvmdriver-1
volume_driver = cinder.volume.drivers.lvm.LVMISCSIDriver
volume_backend_name = lvmdriver-1

• volume_group 指定Cinder使用的 volume group。在devstack默认安装时其名称是stack-volumes-lvmdriver-1；在实际部署cinder的时候其默认名称是cinder-volumes。

• volume_driver 指定driver类型. Cinder目前支持两种传输协议， iSCSI and iSER。



  • iSCSI的话，将其值设为 cinder.volume.drivers.lvm.LVMISCSIDriver；

  • iSER的话，将其值设为 cinder.volume.drivers.lvm.LVMISERDriver。


    LVM是cinder.volume.drivers.lvm.LVMISCSIDriver




• volume_backend_name 是backend name，在创建volume的时候可选择。


　　如果名字为stack-volumes-lvmdriver-1的volume group不存在，创建volume后其状态将为error，在cinder c-vol日志中可看到如下错误：
　　 Exception during message handling: Unexpected error while running command.
Command: None
Exit code: -
Stdout: u'Unexpected error while running command.\nCommand: sudo cinder-rootwrap /etc/cinder/rootwrap.conf lvcreate -n volume-f3aef3b9-1a71-41d4-956e-a00044544b74 stack-volumes-lvmdriver-1 -L 1g\nExit code: 5\nStdout: u\'\'\nStderr: u\'  Volume group "stack-volumes-lvmdriver-1" not found\\n\''
Stderr: None
　　可参考我的博文http://www.iyunv.com/sammyliu/p/4157491.html来配置LVM。
　　3. Cinder使用LVM
　　成功创建一个Cinder volume后，可以在VG中看到新创建的logical volume：

　　root@dev:/home/s1# lvdisplay /dev/stack-volumes-lvmdriver-1/volume-02f986b0-418f-4f84-a5ec-7af61f5d5293
  --- Logical volume ---
  LV Name                /dev/stack-volumes-lvmdriver-1/volume-02f986b0-418f-4f84-a5ec-7af61f5d5293
  VG Name                stack-volumes-lvmdriver-1
  LV UUID                9oESr2-4V7f-qp22-F5te-hF2v-DWoy-EshtnN
  LV Write Access        read/write
  LV Status              available
  # open                 0
  LV Size                1.00 GiB
  Current LE             256
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           252:0
　　4. 使用多个backend/添加新的LVM backend
　　（1）创建新的volume group vg3
　　（1）修改cinder.conf，添加下面行：
　　
enabled_backends=lvmdriver-1,lvmdriver-2
　　
　　[lvmdriver-2]
volume_group = vg3
volume_driver = cinder.volume.drivers.lvm.LVMISCSIDriver
volume_backend_name = lvmdriver4vg3
　　注意： cinder-volume服务不监控该配置文件，除了在启动的时候读取该文件以外。因为在修改该文件后你需要重启该服务：`service cinder-volume restart`.
　　（3）创建新的的volume type type-test
　　s1@dev:~/devstack$ cinder type-create type-test
+--------------------------------------+---------------+
|                  ID                  |      Name     |
+--------------------------------------+---------------+
| 764480d1-7614-4a63-ba33-924d65765534 | type-test|
+--------------------------------------+---------------+
　　(4) 设置volume type的backend name
　　cinder type-key type-test set volume_backend_name=lvmdriver4vg3
　　注意：

• 只有一个backend的时候，除了配置volume group外，不需要添加别的配置信息，创建volume的时候也不需要选择volume type。

• 当有多个backend的时候，你需要使用volume-type来将volume创建到指定的backend中。一个volume-type可以有几个backend，这时候 the capacity scheduler 会自动选择合适的backend来创建volume。

• 如果定义了volume type，但是cinder.conf中没有定义volume backend，那么cinder scheduler将找不到有效的host来创建volume了。

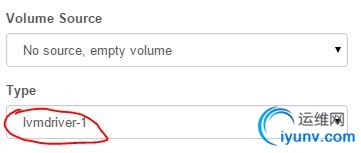

　　（5）可以在Horizen中选择新的type  type-test来创建volume了
　　 5. 遇到的问题：
　　(1) 在选择一个volume type创建volume时失败，
　　症状：日志中有 No valid host was found. No weighed hosts available 错误
　　分析：查看volume host：


s1@dev:~/devstack$ cinder-manage service list
STRICT_TRANS_TABLES,STRICT_ALL_TABLES,NO_ZERO_IN_DATE,NO_ZERO_DATE,ERROR_FOR_DIVISION_BY_ZERO,TRADITIONAL,NO_AUTO_CREATE_USER,NO_ENGINE_SUBSTITUTION from (pid=4488) _check_effective_sql_mode /usr/local/lib/python2.7/dist-packages/oslo/db/sqlalchemy/session.py:509
Binary           Host                                 Zone             Status     State Updated At
cinder-scheduler dev                                  nova             enabled    :-)   2014-12-12 16:11:54
cinder-volume    dev@lvmdriver-1                      nova             enabled    :-)   2014-12-12 16:11:56

原因：cinder-volume的host少了一个对应第二个vg的一个。应该是添加第二个backend后配置没生效。

解决：按照先后顺序重启 cinder-scheduler 和 cinder-volume 服务。创建volume错误消失。

(2) Volume一直处于creating状态。cinder-volume log中有如下错误：


Returning exception create_volume() got an unexpected keyword argument 'source_replicaid' to caller
原因：controller上和storage node上cinder版本不一致。
解决:在两个node上首先卸载cinder，然后执行命令 echo "deb http://ubuntu-cloud.archive.canonical.com/ubuntu"  "trusty-updates/juno main" > /etc/apt/sources.list.d/cloudarchive-juno.list，再安装cinder。确认cinder的版本一致。

apt-get install package=version 命令。
