xen 不同后端存储方案的性能对比

13432878738

概述
　　在xen平台下，一般使用文件来模拟一个磁盘。在xen中使用文件来模拟磁盘有3种方式，

• blkback 直接操作

• blktap2 直接将文件映射为一个裸块设备，这样vm可以直接用phy的方式进行文件访问。

• qdisk 使用qemu来将文件模拟成一个磁盘设备。


blkback

　　

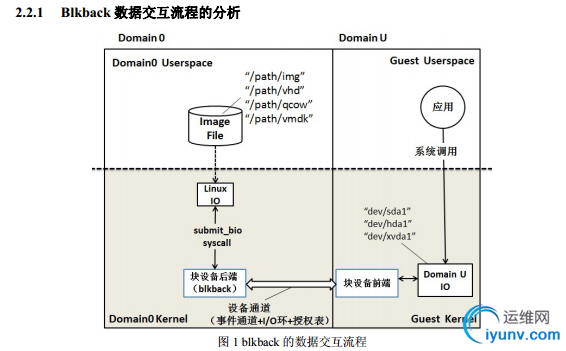

　　Blkback的数据交互流程如图1所示，在Domain U 中，用户态的应用程序发出读写系
统调用，在Domain U的操作系统中的普通读写请求，被块设备前端封装成Xen格式，接着
85 通过设备通道传送给块设备后端，块设备后端将读写请求经过一系列处理后,转化为一个或
多个bio结构，submit_bio提交。前后端通过事件通道（Event Chanel）、I/O 环（I/O Ring）
以及授权表（Grant Table）完成通信和数据交互。从Domain U的角度看，块设备可以是sda、
had或者xvda 等真实设备，只是读写请求被前端截获并转交给了Domain 0。从Domain 0中
操作系统的角度看，bio最后进入 I/O 调度层，Domain U的磁盘对应着相应的磁盘镜像。

　　图 2 是读写请求进入在块设备后端中的详细处理过程及函数。 RING_GET_REQUEST
从I/O环中取出块设备前端发送过来的读写请求（blkif_request格式），在dispatch_rw_block_io
　　中将blkif_request转化成pending_req和 phys_req，最后生成一个或多个通用的bio结构，之
后的处理流程与 Linux 读写系统调用相同：bio 进入 I/O 调度层最后由真实驱动完成读写。
同时，由end_block_io_op生成响应（blkif_response）。

　　blkback进行文件读写

blktap2
　　blktap2设备比较类似于loop设备，都是通过将文件映射成一个块设备来供虚拟机使用。 在启动时，需要在xl文件中配置为
　　

disk = ['tap2:aio:file.vhd,xvda1,w']
　　
　　将文件file.vhd 模拟成一个块设备/dev/xen/blktap-2/tapdev0

　　IO请求从blkfront到blkback之后，通过blktap2驱动交到user space的tapdisk2进程的地址空间。然后由tapdisk2进行文件的读写。

　　Blktap2的数据交互流程如图2所示，DomainU中流程与blkback类似，但domain 0中
用户态的功能更加丰富了，并将原本处于内核态的部分功能移至用户态。与blkback不同是，
blktap2从设备通道中取出Domain U发送过来的读写请求（blkif_request格式），交给处于
105 用户态的 tapdisk，tapdisk 要通过对应的磁盘格式的驱动来区分磁盘镜像的类型，并且可以
选择异步IO 或者典型 IO 两种不同方式，对读写请求和数据进行检查，封装成tio结构，对
tio进行合并优化后，通过系统调用提交 tio。Blktap2 与 tapdisk通过共享内存的方式交换数
据的权限，与设备/dev/xen/blktapX 对应。blktapctr 通过设备 blktap0 管理虚拟磁盘。blktap
仍需要blkback的帮助， blktap2以及最新的blktap3已经可以独立承担块设备后端的功能

qdisk
　　qdisk设备是通过qemu来把文件模拟成磁盘设备。启动时在xl文件中配置为
　　

disk = ['tap:qcow:file.vhd,xvda1,w']
　　

　　IO请求从blkfront发出后，直接发送到了进程空间中qemu进程，然后由qemu进程对文件进行读写。 这样明显的减少了io路径，提高了虚拟化磁盘的性能。
　　注意：blktap3采用了和qdisk几乎一致的架构，用来优化blktap2。在4.4版本中，blktap3还属于开发阶段，所以这里没有提及。

性能比较
　　了解了2种不同访问模式原理上的区别，我对两种存储虚拟化方式进行了测试 测试平台：





Host
cpu
Intel(R) Xeon(R) CPU E5645 @ 2.40GHz



Memory
44G



硬盘
SATA


Hypervisor
Xen
4.4.1



OS
suse11 sp3


Guest
CPU
4



Memory
4G



OS
windows xp



磁盘格式
vhd
　　测试结果：

blktap2qdisk



Total I/Os per Send
69.04
78.20


Total MBs per Send
1.08
1.22


Average I/O Response Time(ms)
14.48
12.7855


Maxinum I/O Response Time(ms)
82.48
93.8746
　　可以看出在qdisk模式在 IOPS、吞吐量、延迟方面均优于Blktap2。
　　
　　转自：here
　　我在自己的设备上测试，结果与这篇文章所述一致： qdisk 的方式性能好于 blktap 的方式；而且少了一个tapdisk进程，只需要qemu-dm进程就够了。
　　qdisk的模式有两块关键代码： linux_gnttab_grant_map 函数，用于映射blkif protocol需要的内存； xen_blkdev_ops 结构体，实现了对img文件的操作。 上述代码都实现在qemu-xen-traditional代码里，最终编译为qemu-dm程序
　　xen社区负责存储性能优化的工程师的PDF：Storage-Performance-PDF.pdf
　　基于 Xen PVHVM 虚拟块设备的数据追踪及测试 ： pvhvm块设备的数据追踪和测试
