CentOS7部署Kubernetes集群

dinggela

　　CentOS7部署Kubernetes集群
　　简介
　　Kubernetes是什么？
　　Kubernetes一个用于容器集群的自动化部署、扩容以及运维的开源平台。
　　通过Kubernetes,你可以快速有效地响应用户需求：
　　a、快速而有预期地部署你的应用
　　b、极速地扩展你的应用
　　c、无缝对接新的应用功能
　　d、节省资源，优化硬件资源的使用
　　我们希望培育出一个组件及工具的生态，帮助大家减轻在公有云及私有云上运行应用的负担。
　　Kubernetes特点:
　　a、可移植: 支持公有云，私有云，混合云，多重云（multi-cloud）
　　b、可扩展: 模块化, 插件化, 可挂载, 可组合
　　c、自愈: 自动布置，自动重启，自动复制，自动扩展
　　Kubernetes始于Google 2014 年的一个项目。 Kubernetes的构建基于Google十多年运行大规模负载产品的经验，同时也吸取了社区中最好的意见和经验。

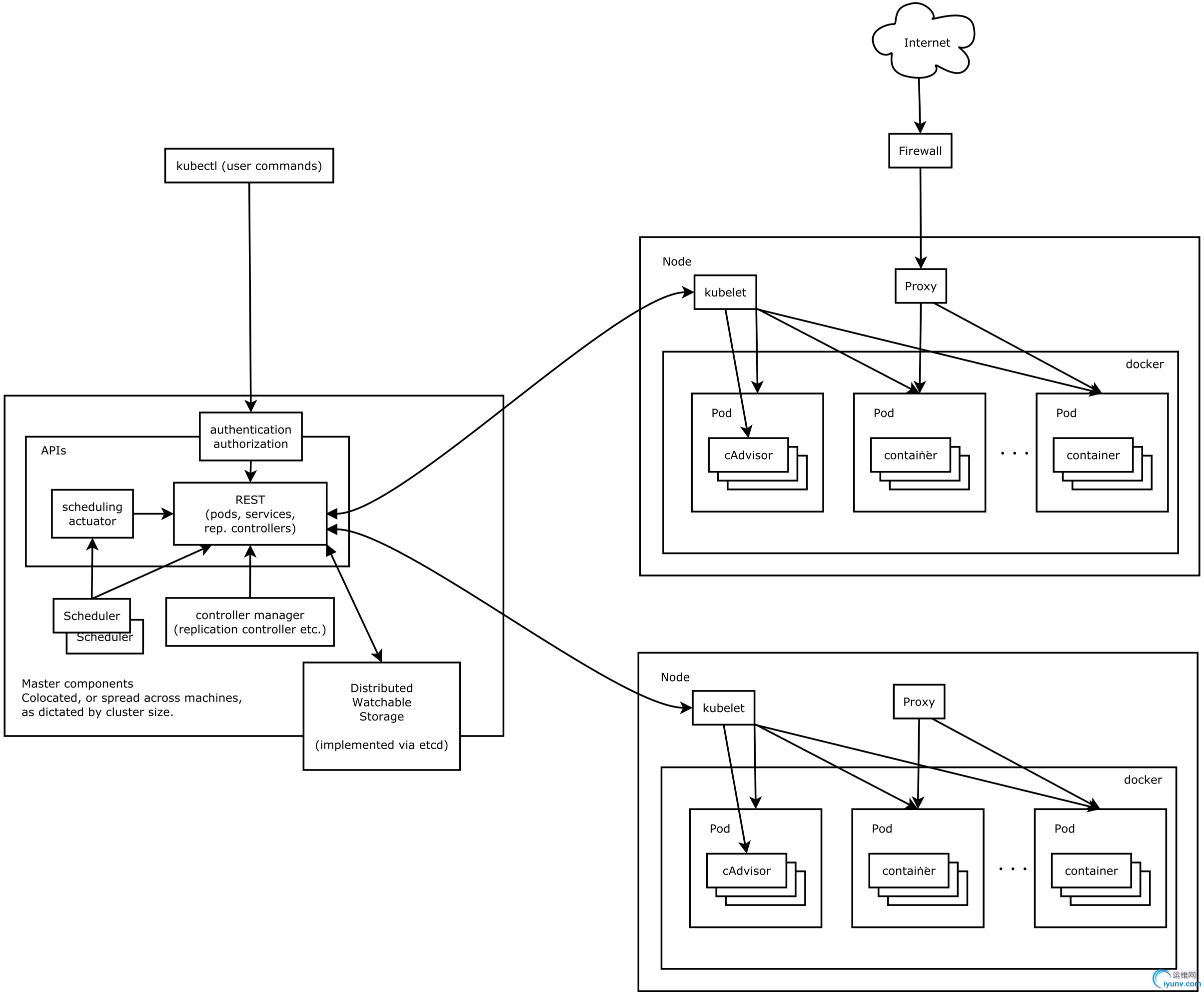

　　Kubernetes设计架构：

　　高清图地址：https://raw.githubusercontent.com/kubernetes/kubernetes/release-1.2/docs/design/architecture.png
　　Kubernetes主要由以下几个核心组件组成：
　　a、etcd保存了整个集群的状态；
　　b、apiserver提供了资源操作的唯一入口，并提供认证、授权、访问控制、API注册和发现等机制；
　　c、controller manager负责维护集群的状态，比如故障检测、自动扩展、滚动更新等；
　　d、scheduler负责资源的调度，按照预定的调度策略将Pod调度到相应的机器上；
　　e、kubelet负责维护容器的生命周期，同时也负责Volume（CVI）和网络（CNI）的管理；
　　d、Container runtime负责镜像管理以及Pod和容器的真正运行（CRI）；
　　e、kube-proxy负责为Service提供cluster内部的服务发现和负载均衡；
　　除了核心组件，还有一些推荐的Add-ons：
　　f、kube-dns负责为整个集群提供DNS服务
　　g、Ingress Controller为服务提供外网入口
　　h、Heapster提供资源监控
　　i、Dashboard提供GUI
　　j、Federation提供跨可用区的集群
　　k、Fluentd-elasticsearch提供集群日志采集、存储与查询
　　****** 具体参考：https://www.kubernetes.org.cn/docs
　　一、环境介绍
　　Kubernetes包提供了一些服务：kube-apiserver, kube-scheduler, kube-controller-manager,kubelet,
　　kube-proxy。这些服务通过systemd进行管理，配置信息都集中存放在一个地方：/etc/kubernetes。我们将会把这些服务运行到不同的主机上。第一台主机，centosmaster，将是Kubernetes 集群的master主机。这台机器上将运行kube-apiserver, kubecontroller-manager和kube-scheduler这几个服务，此外，master主机上还将运行etcd。其余的主机，fed-minion，将是从节点，将会运行kubelet, proxy和docker
　　操作系统信息：CentOS 7 64位
　　Open vSwitch版本信息：2.5.0
　　Kubernetes版本信息：v1.5.2
　　Etcd版本信息：3.1.9
　　Docker版本信息：1.12.6
　　服务器信息:
　　192.168.80.130  k8s-master
　　192.168.80.131  k8s-node1
　　192.168.80.132  k8s-node2
　　二、部署前准备
　　1、设置免密登录
　　[Master]
　　[root@k8s-master ~]# ssh-keygen
　　[root@k8s-master ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub k8s-node1
　　[root@k8s-master ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub k8s-node2
　　2、所有机器上操作
　　a、添加hosts
　　[root@k8s-master ~]# vim /etc/hosts
　　192.168.80.130  k8s-master
　　192.168.80.131  k8s-node1
　　192.168.80.132  k8s-node2
　　b、同步时间
　　[root@k8s-master ~]# yum -y install lrzsz git wget python-devel ntp net-tools curl cmake epel-release rpmdevtools openssl-devel kernel-devel gcc redhat-rpm-config bridge-utils
　　[root@k8s-master ~]# yum groupinstall "Development Tools" -y
　　[root@k8s-master ~]# \cp -Rf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
　　[root@k8s-master ~]# ntpdate 133.100.11.8
　　[root@k8s-master ~]# sed -i 's#ZONE="America/New_York"#ZONE="Asia/Shanghai"#g' /etc/sysconfig/clock
　　[root@k8s-master ~]# hwclock -w
　　[root@k8s-master ~]# date -R
　　3、在2个Node节点安装Open Switch，这里以node1为例安装
　　a、安装openVswitch
　　[root@node1 ~]# yum -y install lrzsz git wget python-devel ntp net-tools curl cmake epel-release rpmdevtools openssl-devel kernel-devel gcc redhat-rpm-config bridge-utils
　　[root@node1 ~]# yum groupinstall "Development Tools" -y
　　[root@node1 ~]# mkdir -p ~/rpmbuild/SOURCES
　　[root@node1 ~]# wget http://openvswitch.org/releases/openvswitch-2.5.0.tar.gz
　　[root@node1 ~]# cp openvswitch-2.5.0.tar.gz ~/rpmbuild/SOURCES/
　　[root@node1 ~]# tar xfz openvswitch-2.5.0.tar.gz
　　[root@node1 ~]# sed 's/openvswitch-kmod, //g' openvswitch-2.5.0/rhel/openvswitch.spec > openvswitch-2.5.0/rhel/openvswitch_no_kmod.spec
　　[root@node1 ~]# rpmbuild -bb --nocheck ~/openvswitch-2.5.0/rhel/openvswitch_no_kmod.spec
　　[root@node1 ~]# yum -y localinstall ~/rpmbuild/RPMS/x86_64/openvswitch-2.5.0-1.x86_64.rpm
　　[root@node1 ~]# modprobe openvswitch && systemctl start openvswitch.service
　　b、配置GRE遂道
　　[Node1]
　　[root@node1 ~]# ovs-vsctl add-br obr0
　　****** 接下来建立gre，并将新建的gre0添加到obr0，在node1上执行如下命令，
　　[root@node1 ~]# ovs-vsctl add-port obr0 gre0 -- set Interface gre0 type=gre options:remote_ip=192.168.80.132
　　****** 注：remote_ip=node2_IP
　　[Node2]
　　[root@node2 ~]# ovs-vsctl add-br obr0
　　****** 接下来建立gre，并将新建的gre0添加到obr0，在node1上执行如下命令，
　　[root@node2 ~]# ovs-vsctl add-port obr0 gre0 -- set Interface gre0 type=gre options:remote_ip=192.168.80.131
　　****** 注：remote_ip=node1_IP
　　****** 至此，node1和node2之间的隧道已经建立。然后我们在node1和node2上创建网桥br0替代Docker默认的docker0，设置node1的br0的地址:172.16.1.1/24， node2的br0的地址:172.16.2.1/24，并添加obr0到br0接口，以下命令均在node1和 node2上执行，
　　这里以node1为例执行：
　　[root@node1 ~]# brctl addbr br0               //创建linux bridge
　　[root@node1 ~]# brctl addif br0 obr0          //添加obr0为br0的接口
　　[root@node1 ~]# ip link set dev docker0 down   //设置docker0为down状态
　　[root@node1 ~]# ip link del dev docker0        //删除docker0
　　****** 为了使用br0在重启后也生效，我们需要在/etc/sysconfig/network-scripts下创建网卡文件ifcfg-br0
　　[root@node1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-br0
　　DEVICE=br0
　　ONBOOT=yes
　　BOOTPROTO=static
　　IPADDR=172.16.1.1
　　NETMASK=255.255.255.0
　　GATEWAY=172.16.1.0
　　USERCTL=no
　　TYPE=Bridge
　　IPV6INIT=no
　　******** Node2上也需要执行上面命令 *******
　　c、两台node互添路由信息：
　　[node1]
　　[root@node1 ~]# cd /etc/sysconfig/network-scripts/
　　[root@node1 ~]# ls ./
　　[root@node1 ~]# ifcfg-br0   ifcfg-ens33   ifcfg-lo
　　[root@node1 ~]# vim route-ens33
　　172.16.2.0/24 via 192.168.80.132 dev ens33
　　******注:ens33是node1的物理网卡名称,如果你的是eth0，那么名称为：route-eth0
　　[root@node1 ~]# service network restart
　　[node2]
　　[root@node2 ~]# /etc/sysconfig/network-scripts/
　　[root@node2 ~]# vim route-ens33
　　172.16.1.0/24 via 192.168.80.131 dev ens33
　　[root@node2 ~]# service network restart
　　d、测试gre遂道是否连通
　　[root@k8s-node1 ~]# ping -w 4 172.16.2.1
　　PING 172.16.2.1 (172.16.2.1) 56(84) bytes of data.
　　64 bytes from 172.16.2.1: icmp_seq=1 ttl=64 time=0.652 ms
　　64 bytes from 172.16.2.1: icmp_seq=2 ttl=64 time=0.281 ms
　　64 bytes from 172.16.2.1: icmp_seq=3 ttl=64 time=0.374 ms
　　64 bytes from 172.16.2.1: icmp_seq=4 ttl=64 time=0.187 ms
　　--- 172.16.2.1 ping statistics ---
　　4 packets transmitted, 4 received, 0% packet loss, time 3002ms
　　rtt min/avg/max/mdev = 0.187/0.373/0.652/0.174 ms
　　三、部署Kubernetes
　　1、在Master机器上安装
　　[master]
　　[root@k8s-master ~]# yum -y install etcd kubernetes
　　2、配置Etcd
　　Etcd默认的监听端口是4001，在这里修改以下信息
　　a、配置etcd.conf
　　[root@k8s-master ~]# cp /etc/etcd/etcd.conf /etc/etcd/etcd.conf_bak
　　[root@k8s-master ~]# vim /etc/etcd/etcd.conf
　　# [member]
　　ETCD_NAME="etcd-master"
　　ETCD_DATA_DIR="/var/lib/etcd/default.etcd"
　　ETCD_LISTEN_PEER_URLS="http://0.0.0.0:2380"
　　ETCD_LISTEN_CLIENT_URLS="http://0.0.0.0:2379,http://0.0.0.0:4001"
　　#[cluster]
　　ETCD_INITIAL_ADVERTISE_PEER_URLS="http://k8s-master:2380"
　　ETCD_INITIAL_CLUSTER="etcd-master=http://k8s-master:2380"
　　ETCD_INITIAL_CLUSTER_STATE="new"
　　ETCD_INITIAL_CLUSTER_TOKEN="etcd-cluster"
　　ETCD_ADVERTISE_CLIENT_URLS="http://k8s-master:2379,http://k8s-master:4001"
　　b、配置etcd.service
　　[root@k8s-master ~]# cp /usr/lib/systemd/system/etcd.service /usr/lib/systemd/system/etcd.service_bak
　　[root@k8s-master ~]# vim /usr/lib/systemd/system/etcd.service
　　ExecStart=/bin/bash -c "GOMAXPROCS=$(nproc) /usr/bin/etcd --name=\"${ETCD_NAME}\" --data-dir=\"${ETCD_DATA_DIR}\" --listen-client-urls=\"${ETCD_LISTEN_CLIENT_URLS}\" --listen-peer-urls=\"${ETCD_LISTEN_PEER_URLS}\" --advertise-client-urls=\"${ETCD_ADVERTISE_CLIENT_URLS}\" --initial-advertise-peer-urls=\"${ETCD_INITIAL_ADVERTISE_PEER_URLS}\" --initial-cluster=\"${ETCD_INITIAL_CLUSTER}\" --initial-cluster-state=\"${ETCD_INITIAL_CLUSTER_STATE}\""
　　****** 注：只修改[service]里的ExecStart
　　[root@k8s-master ~]# mkdir -p /export/etcd
　　[root@k8s-master ~]# chown -R etcd:etcd /export/etcd
　　c、启动etcd服务
　　[root@k8s-master ~]# systemctl daemon-reload
　　[root@k8s-master ~]# systemctl enable etcd.service
　　[root@k8s-master ~]# systemctl start etcd.service
　　d、验证是否成功
　　[root@k8s-master ~]# :q
　　ffe21a7812eb7c5f: name=etcd-master peerURLs=http://k8s-master:2380 clientURLs=http://k8s-master:2379,http://k8s-master:4001 isLeader=true
　　3、配置Kubernetes
　　a、apiserver配置
　　[root@k8s-master ~]# cd /etc/kubernetes/
　　[root@k8s-master ~]# cp apiserver apiserver_bak
　　[root@k8s-master ~]# vim /etc/kubernetes/apiserver
　　###
　　# kubernetes system config
　　#
　　# The following values are used to configure the kube-apiserver
　　#
　　# The address on the local server to listen to.
　　#KUBE_API_ADDRESS="--insecure-bind-address=127.0.0.1"
　　KUBE_API_ADDRESS="--insecure-bind-address=0.0.0.0"
　　# The port on the local server to listen on.
　　# KUBE_API_PORT="--port=8080"
　　KUBE_API_PORT="--port=8080"
　　# Port minions listen on
　　# KUBELET_PORT="--kubelet-port=10250"
　　KUBELET_PORT="--kubelet-port=10250"
　　# Comma separated list of nodes in the etcd cluster
　　#KUBE_ETCD_SERVERS="--etcd-servers=http://127.0.0.1:2379"
　　KUBE_ETCD_SERVERS="--etcd-servers=http://k8s-master:2379"
　　# Address range to use for services
　　KUBE_SERVICE_ADDRESSES="--service-cluster-ip-range=10.254.0.0/16"
　　# default admission control policies
　　KUBE_ADMISSION_CONTROL="--admission-control=NamespaceLifecycle,NamespaceExists,LimitRanger,SecurityContextDeny,ServiceAccount,ResourceQuota"
　　# Add your own!
　　KUBE_API_ARGS=""
　　b、配置config
　　[root@k8s-master ~]# cp config config_bak
　　[root@k8s-master ~]# vim /etc/kubernetes/config
　　###
　　# kubernetes system config
　　#
　　# The following values are used to configure various aspects of all
　　# kubernetes services, including
　　#
　　#   kube-apiserver.service
　　#   kube-controller-manager.service
　　#   kube-scheduler.service
　　#   kubelet.service
　　#   kube-proxy.service
　　# logging to stderr means we get it in the systemd journal
　　KUBE_LOGTOSTDERR="--logtostderr=true"
　　# journal message level, 0 is debug
　　KUBE_LOG_LEVEL="--v=0"
　　# Should this cluster be allowed to run privileged docker containers
　　KUBE_ALLOW_PRIV="--allow-privileged=false"
　　# How the controller-manager, scheduler, and proxy find the apiserver
　　KUBE_MASTER="--master=http://k8s-master:8080"
　　#******** add etcd server info ********#
　　# Etcd Server Configure
　　KUBE_ETCD_SERVERS="--etcd-servers=http://k8s-master:4001"
　　4、启动服务
　　[root@k8s-master ~]#
　　for SERVICES in etcd kube-apiserver kube-controller-manager kube-scheduler; do
　　systemctl restart $SERVICES
　　systemctl enable $SERVICES
　　systemctl status $SERVICES
　　done
　　5、Node机器只需要Kubernetes
　　[所有的node节点]
　　****** 这里以node1为例：
　　[root@node1 ~]# yum -y install kubernetes
　　****** 安装k8s会自动安装docker
　　6、配置Node节点的Kubernetes
　　[root@node1 ~]# cd /etc/kubernetes
　　[root@node1 ~]# cp kubelet kubelet_bak
　　[root@node1 ~]# vim /etc/kubernetes/kubelet
　　###
　　# kubernetes kubelet (minion) config
　　# The address for the info server to serve on (set to 0.0.0.0 or "" for all interfaces)
　　#KUBELET_ADDRESS="--address=127.0.0.1"
　　KUBELET_ADDRESS="--address=0.0.0.0"
　　# The port for the info server to serve on
　　# KUBELET_PORT="--port=10250"
　　KUBELET_PORT="--port=10250"
　　# You may leave this blank to use the actual hostname
　　#KUBELET_HOSTNAME="--hostname-override=127.0.0.1"
　　KUBELET_HOSTNAME="--hostname-override=k8s-node"
　　# location of the api-server
　　#KUBELET_API_SERVER="--api-servers=http://127.0.0.1:8080"
　　KUBELET_API_SERVER="--api-servers=http://k8s-master:8080"
　　# pod infrastructure container
　　KUBELET_POD_INFRA_CONTAINER="--pod-infra-container-image=registry.access.redhat.com/rhel7/pod-infrastructure:latest"
　　# Add your own!
　　KUBELET_ARGS=""
　　7、启动Node节点Kubernetes服务
　　[root@node1 ~]#
　　for SERVICES in kube-proxy kubelet docker; do
　　systemctl restart $SERVICES
　　systemctl enable $SERVICES
　　systemctl status $SERVICES
　　done
　　8、测试
　　[master]
　　a、查看node节点：
　　[root@k8s-master ~]# kubectl get nodes
　　NAME        STATUS    AGE
　　k8s-node1   Ready     1h
　　k8s-node2   Ready     1h
　　b、创建 nginx Pod：
　　[root@k8s-master ~]# mkdir /export/kube_containers
　　[root@k8s-master ~]# cd /export/kube_containers
　　[root@k8s-master ~]# vim nginx.yaml
　　apiVersion: v1
　　kind: Pod
　　metadata:
　　name: nginx
　　labels:
　　name: nginx
　　spec:
　　containers:
　　- resources:
　　limits:
　　cpu: 1
　　image: nginx
　　name: nginx
　　ports:
　　- containerPort: 80
　　name: nginx
　　c、创建 Mysql Pod资源文件
　　[root@k8s-master ~]# vim mysql.yaml
　　apiVersion: v1
　　kind: Pod
　　metadata:
　　name: mysql
　　labels:
　　name: mysql
　　spec:
　　containers:
　　- resources:
　　limits :
　　cpu: 0.5
　　image: mysql
　　name: mysql
　　env:
　　- name: MYSQL_ROOT_PASSWORD
　　value: rootpwd
　　ports:
　　- containerPort: 3306
　　name: mysql
　　volumeMounts:
　　# name must match the volume name below
　　- name: mysql-persistent-storage
　　# mount path within the container
　　mountPath: /var/lib/mysql
　　volumes:
　　- name: mysql-persistent-storage
　　cinder:
　　volumeID: bd82f7e2-wece-4c01-a505-4acf60b07f4a
　　fsType: ext4
　　d、导入资源
　　[root@k8s-master ~]# kubectl create -f mysql.yaml
　　e、查看资源状态
　　[root@k8s-master ~]# kubectl get po -o wide
　　NAME                     READY     STATUS              RESTARTS   AGE       IP        NODE
　　mysql                    0/1       ContainerCreating   0          5m            k8s-node2
　　nginx-controller-fnttl   0/1       ContainerCreating   0          5m            k8s-node2
　　nginx-controller-kb4hj   0/1       ContainerCreating   0          5m            k8s-node1
　　****** 这里的STATUS的状态是：ContainerCreating，因为在此时node节点在下载images，稍等片刻就可以，如果不放心可以使用nmon监控下流量。
　　****** 再次查看：
　　[root@k8s-master ~]# kubectl get po -o wide
　　NAME                     READY     STATUS    RESTARTS   AGE       IP           NODE
　　mysql                    1/1       Running   0          19m       172.17.0.3   k8s-node2
　　nginx-controller-fnttl   1/1       Running   0          19m       172.17.0.2   k8s-node2
　　nginx-controller-kb4hj   1/1       Running   0          19m       172.17.0.2   k8s-node1
　　×××××× 这里已经部署在运行了，所以是Running。Status开始是Ready。
　　9、查看日志
　　以Master机器日志为例：
　　[root@k8s-master ~]# tail -f /var/log/messages | grep kube
　　Dec 11 09:54:11 192 kube-scheduler: I1211 09:54:11.380994   20445 event.go:203] Event(api.ObjectReference{Kind:"Pod", Namespace:"default", Name:"mysql", UID:"2f192467-a030-11e5-8a55-000c298cfaa1", APIVersion:"v1", ResourceVersion:"3522", FieldPath:""}): reason: 'scheduled' Successfully assigned mysql to dslave
　　四、常见错误及解决方案
　　1、[错误1]
　　[root@k8s-master ~]# kubectl create -f mysql.yaml
　　Error from server (ServerTimeout): error when creating "mysql.yaml": No API token found for service account "default", retry after the token is automatically created and added to the service account
　　[解决方案]
　　[root@k8s-master ~]# vim /etc/kubernets/apiserver
　　#KUBE_ADMISSION_CONTROL="--admission-control=NamespaceLifecycle,NamespaceExists,LimitRanger,SecurityContextDeny,ServiceAccount,ResourceQuota"
　　修改为：
　　KUBE_ADMISSION_CONTROL="--admission-control=NamespaceLifecycle,NamespaceExists,LimitRanger,ResourceQuota"
　　[重启服务]
　　for SERVICES in etcd kube-apiserver kube-controller-manager kube-scheduler; do
　　systemctl restart $SERVICES
　　systemctl enable $SERVICES
　　systemctl status $SERVICES
　　done
　　2、[错误2]
　　在部署Pod时，在Node机器日志中报错
　　Dec 11 09:30:22 dslave kubelet: E1211 09:30:22.745867   99650 manager.go:1557] Failed to create pod infra container: image pull failed for gcr.io/google_containers/pause:0.8.0, this may be because there are no credentials on this request.  details: (Network timed out while trying to connect to http://gcr.io/v1/repositories/google_containers/pause/images. You may want to check your internet connection or if you are behind a proxy.); Skipping pod "mysql_default"
　　Dec 11 09:30:22 dslave kubelet: E1211 09:30:22.955470   99650 pod_workers.go:111] Error syncing pod bcbb3b8a-a02a-11e5-8a55-000c298cfaa1, skipping: image pull failed for gcr.io/google_containers/pause:0.8.0, this may be because there are no credentials on this request.  details: (Network timed out while trying to connect to http://gcr.io/v1/repositories/google_containers/pause/images. You may want to check your internet connection or if you are behind a proxy.)
　　[解决方案]
　　原因：Google被墙了，下载资源包到本地
　　http://www.sunmite.com/linux/installing-kubernetes-cluster-on-centos7-to-manage-pods-and-services/attachment/pause-0-8-0/
　　在Node节点导入
　　docker load --input pause-0.8.0.tar
　　至此，环境已经全部搭建完毕，如有问题请联系：DBA_Master@163.com
