keepalived + mysqlroute +mysql实现mysql高可用

xiu12

一、环境介绍：

1.1服务器角色配置：
　　

mysql-master 10.0.0.101(外)  172.168.1.101(内)　　
mysql-slave  10.0.0.103 (外) 172.168.1.103(内)
　　
mysql-router01   10.0.0.102 (外) 172.168.1.102(内)
　　
mysql-router02   10.0.0.104 (外) 172.168.1.104(内)
　　
jumpserver      10.0.0.128 (外) 172.168.1.128(内)
　　

1.2配置数据库的一主两从库
　　Slave01 和master都是允许读写的，slave02提供只读
　　同时MySQL的主从复制都是事先配置成功的(此环境是开启GTID模式的复制)

1.3部署web应用jumpserver
　　jumpserver web 10.0.0.128(外) 172.168.1.128（内）
　　jumpsever配置文件如下：
　　

[root@localhost jumpserver]# cat /opt/jumpserver/jumpserver.conf　　
[base]
　　
url = http://10.0.0.128
　　
key = f1tty6elu8h03x2k
　　
ip = 0.0.0.0  ###默认监听任何IP
　　
port = 8000  ###为jumpsever的默认的web端口
　　
log = debug
　　

　　
[db]
　　
engine = mysql
　　
host = 172.168.1.20  ####为虚拟VIP
　　
port = 7001     ####为mysqlroute读写模式的默认端口
　　
####jumpserver的连接数据库的地址
　　
user = jumpserver
　　
password = jumpserver
　　
database = jumpserver
　　

　　
[mail]
　　
mail_enable = 1
　　
email_host = smtp@163.com
　　
email_port = 25
　　
email_host_user = tofox@163.com
　　
email_host_password = weuidnre
　　
email_use_tls = False
　　
email_use_ssl = False
　　

　　
[connect]
　　
nav_sort_by = ip
　　

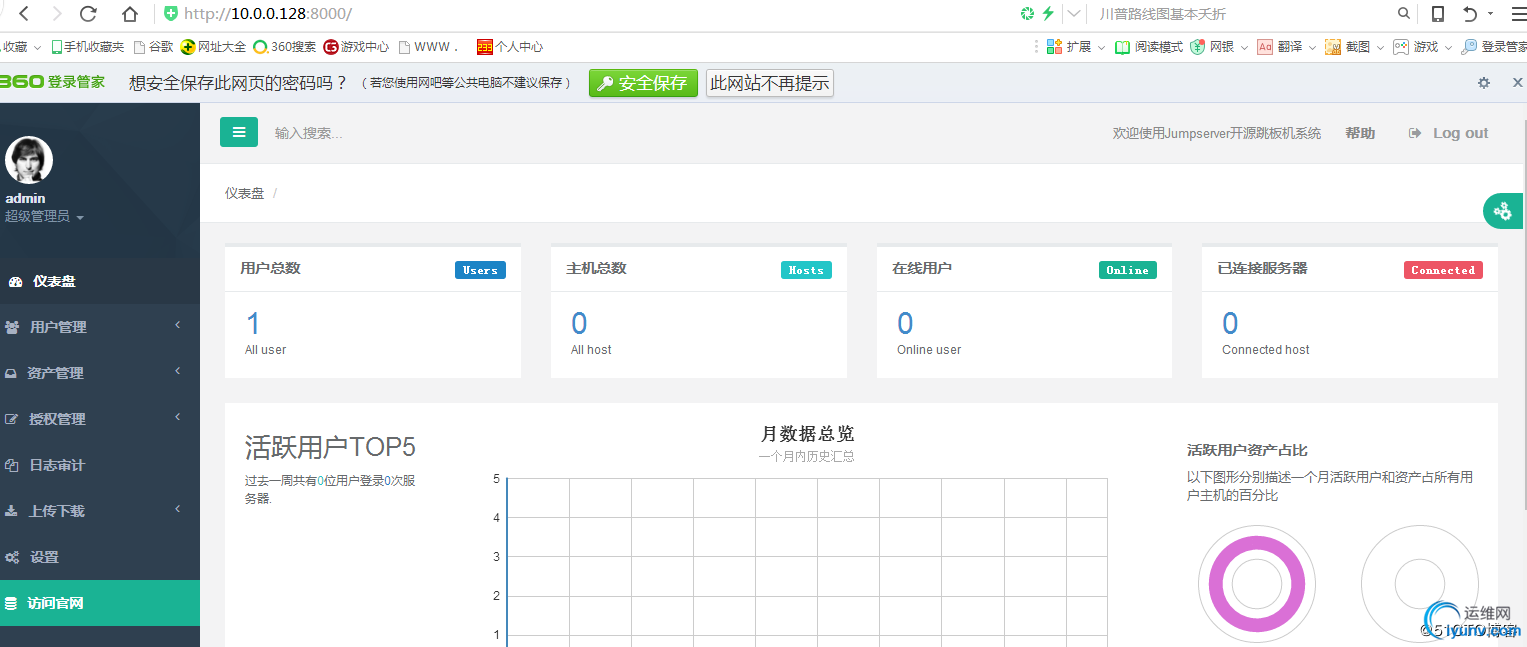

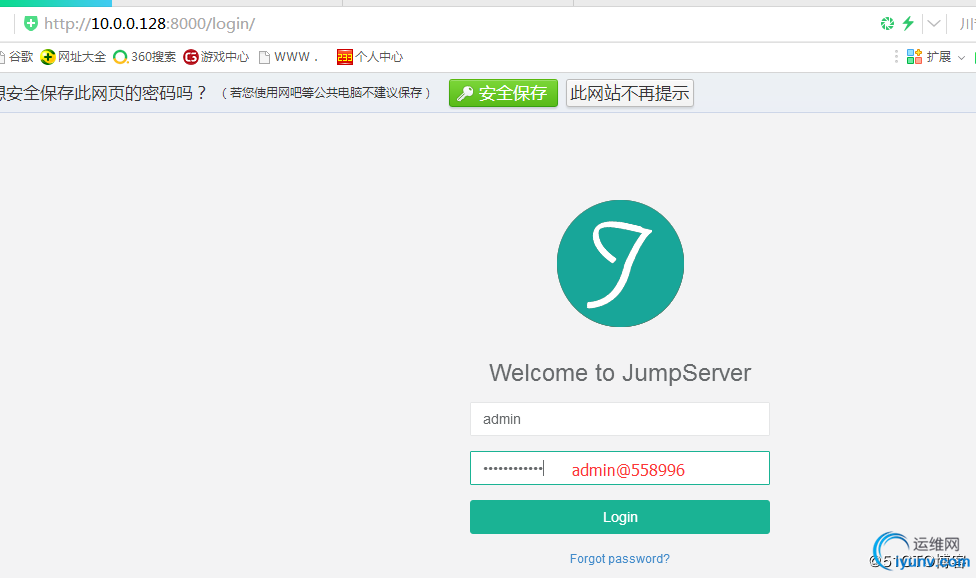

　　启动jumpsever服务：
　　

[root@localhost jumpserver]# /opt/jumpserver/service.sh stop　　
[root@localhost jumpserver]# /opt/jumpserver/service.sh start
　　
[root@localhost jumpserver]# /opt/jumpserver/service.sh status
　　
jumpserver is running...                                   [  OK  ]
　　
[root@localhost jumpserver]#
　　
[root@localhost jumpserver]# ps -ef|grep python
　　
root       2443   2441  0 May14 ?        00:00:00 /bin/bash -c ulimit -S -c 0 >/dev/null 2>&1 ; python ./run_server.py
　　
root       2444   2443  0 May14 ?        00:00:04 python ./run_server.py
　　
root       9081   8974  0 14:50 pts/0    00:00:00 grep python
　　

1.4安装keepalived和mysql-router
　　mysql-router01 10.0.0.102  mysql-router02 10.0.0.104
　　在10.0.0.102 机器上安装keepalived 和mysql-router
　　在10.0.0.104 机器上安装keepalived 和mysql-router
　　

[root@master01 ~]# cat /etc/hosts　　
127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
　　
::1         localhost localhost.localdomain localhost6 localhost6.localdomain6
　　
slave01 172.168.1.103
　　
master01 172.168.1.101
　　
router01  172.168.1.102
　　
router02  172.168.1.104
　　
slave02 172.168.1.105
　　

　　重要提示：
　　为快速实现环境达到演示效果，建议6台台虚拟机先关闭selinux和iptables，保证服务器的系统时间都是一致的，必须保证iptables不是开机自启动，安装keepalived和mysql-router后，要保证这2个服务是开启自启动的。

二、keepalived相关原理介绍：
　　Keepalived 是一种高性能的服务器高可用或热备解决方案，Keepalived可以用来防止服务器单点故障(单点故障是指一旦某一点出现故障就会导致整个系统架构的不可用)的发生，通过配合Nginx可以实现web前端服务的高可用。以下本文会介绍keepalived结合mysql-router实现数据库得高可用
　　Keepalived实现的基础是VRRP协议，Keepalived就是巧用VRRP协议来实现高可用性(HA)的.
　　VRRP(Virtual Router Redundancy Protocol)协议是用于实现路由器冗余的协议，VRRP协议将两台或多台路由器设备虚拟成一个设备，对外提供虚拟路由器IP(一个或多个)，而在路由器组内部，如果实际拥有这个对外IP的路由器如果工作正常的话就是MASTER，或者是通过算法选举产生，MASTER实现针对虚拟路由器IP的各种网络功能，如ARP请求，ICMP，以及数据的转发等；其他设备不拥有该IP，状态是BACKUP，除了接收MASTER的VRRP状态通告信息外，不执行对外的网络功能。当主机失效时，BACKUP将接管原先MASTER的网络功能。
　　VRRP协议使用多播数据来传输VRRP数据，VRRP数据使用特殊的虚拟源MAC地址发送数据而不是自身网卡的MAC地址，VRRP运行时只有MASTER路由器定时发送VRRP通告信息，表示MASTER工作正常以及虚拟路由器IP(组)，BACKUP只接收VRRP数据，不发送数据，如果一定时间内没有接收到MASTER的通告信息，各BACKUP将宣告自己成为MASTER，发送通告信息，重新进行MASTER选举状态。

三．Mysql-router相关原理介绍：

3.1.什么是mysql route
　　MySQL Router是处于应用client和dbserver之间的轻量级代理程序，它能检测，分析和转发查询到后端数据库实例，并把结果返回给client。是mysql-proxy的一个替代品。其架构图和功能如下：

　　（1）Router实现读写分离，程序不是直接连接数据库IP，而是固定连接到mysql router。MySQL Router对前端应用是透明的。应用程序把MySQL Router当作是普通的mysql实例，把查询发给MySQL Router,而MySQL Router会把查询结果返回给前端的应用程序。
　　（2）从数据库服务器故障，业务可以正常运行。由MySQL Router来进行自动下线不可用服务器。程序配置不需要任何修改。
　　（3）主数据库故障，由MySQL Router来决定主从自动切换，业务可以正常访问。程序配置不需要做任何修改。

3.2.读写分离原理
　　MySQL Router接受前端应用程序请求后，根据不同的端口来区分读写，把连接读写端口的所有查询发往主库，把连接只读端口的select查询以轮询方式发往多个从库，从而实现读写分离的目的。读写返回的结果会交给MySQL Router,由MySQL Router返回给客户端的应用程序。

3.3.Mysql router用途
　　MySQL Router的主要用途是读写分离，主主故障自动切换，负载均衡，连接池等。

3.4.Mysql router主主故障自动切换的坑
　　Mysql router主主故障切换功能经过测试没有问题，但是有一个比较大的坑需要注意
　　Mysql router的主主故障切换如果是运行在一主一从的情况下，从库作为主库的备份，这种情况是使用mysql router主主故障切换是没有问题的，但是在一主多从的情况下使用主主故障切换就会处在如下问题：mysql主库挂掉了，从库slave01和slave02却一直是同步的原来的主库master的IP地址，导致slave上的IO线程一直是connecting状态,导致slave02复制失败。

四．软件具体安装部署
　　10.0.0.102机器上安装mysql-router 和keepalived
　　此机器上的keepalived是主
　　

yum -y install openssl-devel　　wget http://www.keepalived.org/software/keepalived-1.4.0.tar.gz
　　tar xf keepalived-1.4.0.tar.gz  -C /usr/local/
　　cd /usr/local/keepalived-1.4.0/
　　./configure
　　make
　　make install
　　mkdir /etc/keepalived
　　find /usr/local/keepalived-1.4.0/ -name "keepalived.conf"
　　cp /usr/local/keepalived-1.4.0/keepalived/etc/keepalived/keepalived.conf /etc/keepalived/
　　find / -name "keepalived"
　　cp /usr/local/etc/sysconfig/keepalived  /etc/sysconfig/
　　cp /usr/local/keepalived-1.4.0/keepalived/etc/init.d/keepalived /etc/init.d/
　　chmod +x /etc/init.d/keepalived
　　chkconfig keepalived on
　　cp /usr/local/sbin/keepalived /usr/sbin/
　　which keepalived
　　cp /etc/keepalived/keepalived.conf /etc/keepalived/keepalived.conf.ori
　　

　　下面的配置文件是master主keepalived的配置文件
　　

vim /etc/keepalived/keepalived.conf　　[root@master01 ~]# cat /etc/keepalived/keepalived.conf
　　
global_defs {
　　notification_email {
　　3056977536@qq.com
　　}
　　notification_email_from Alexandre.Cassen@firewall.loc
　　smtp_server 192.168.200.1
　　smtp_connect_timeout 30
　　**router_id LVS_01**
　　
}
　　

　　
vrrp_instance VI_1 {
　　** state MASTER**
　　**interface eth1**
　　virtual_router_id 51
　　**priority 120**
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　**172.168.1.20/24**
　　}
　　
}
　　

　　/etc/init.d/keepalived status
　　/etc/init.d/keepalived start
　　

　　同样的方式在10.0.0.104机器上安装mysql-router 和keepalived
　　此机器上的keepalived是从
　　下面是从keepalived机器的配置文件介绍：
　　

[root@router02 ~]# cat /etc/keepalived/keepalived.conf　　
global_defs {
　　notification_email {
　　3056977536@qq.com
　　}
　　notification_email_from Alexandre.Cassen@firewall.loc
　　smtp_server 192.168.200.1
　　smtp_connect_timeout 30
　　** router_id LVS_02**
　　
}
　　

　　
vrrp_instance VI_1 {
　　
**    state BACKUP
　　interface eth1**
　　virtual_router_id 51
　　** priority 80**
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　** 172.168.1.20/24**
　　}
　　
}
　　

　　主从keepalived参数介绍：
　　先是主keepalived服务器：
　　

global_defs　　
{
　　
notification_email    #通知email，根据实际情况配置
　　
{
　　
admin@example.com
　　
}
　　
notification_email_from admin@example.com
　　
smtp_server 127.0.0.1
　　
stmp_connect_timeout 30
　　
router_id node1         #节点名标识，主要用于通知中
　　
}
　　

　　
vrrp_instance VI_NODE {
　　state MASTER          #配置为主服务器
　　interface eth0        #通讯网卡
　　virtual_router_id 100 #路由标识
　　priority 200          #优先级，0-254
　　advert_int 5          #通知间隔，实际部署时可以设置小一点，减少延时
　　

　　authentication {
　　auth_type PASS
　　auth_pass 123456    #验证密码，用于通讯主机间验证
　　}
　　

　　virtual_ipaddress {
　　192.168.1.206       #虚拟ip，可以定义多个
　　}
　　
}
　　

　　接下是从服务器设置：
　　

global_defs {　　notification_email {
　　admin@example.com
　　}
　　notification_email_from admin@example.com
　　smtp_server 127.0.0.1
　　stmp_connect_timeout 30
　　router_id node2
　　
}
　　

　　
vrrp_instance VI_NODE {
　　state BACKUP           #与主服务器对应
　　interface eth0         #从服务器的通信网卡
　　virtual_router_id 100  #路由标识，和主服务器相同
　　priority 100           #优先级，小于主服务器即可
　　advert_int 5           #这里是接受通知间隔，与主服务器要设置相同
　　

　　authentication {
　　auth_type PASS
　　auth_pass 123456     #验证密码，与主服务器相同
　　}
　　

　　virtual_ipaddress {
　　192.168.1.206        #虚拟IP，也要和主服务器相同
　　}
　　
}
　　

　　上面的设置是最基础的设置，实现的功能是如果主服务器的Keepalived停止服务（一般情况下服务器宕机），则将虚拟IP切换至从服务器，主服务器恢复后从新切换回主服务器。

4.1、Keepalived的配置文件介绍来实现虚拟VIP漂移
　　注意：1、两个keepalived.conf配置文件中添加的虚拟网卡要一样，并且不要和已使用服务器的内外网卡一样这样就实现不了心跳了。
　　可以是同一网段局域内网卡，也可以是同一网段外网网卡
　　2、当主keepalived应用开启的时候，是可以看到虚拟IP地址的
　　

[root@router01 ~]# ps -ef|grep keepalived　　
root       9265      1  0 07:24 ?        00:00:00 keepalived -D
　　
root       9267   9265  0 07:24 ?        00:00:00 keepalived -D
　　
root       9268   9265  0 07:24 ?        00:00:05 keepalived -D
　　
root       9517   9492  0 10:02 pts/3    00:00:00 grep keepalived
　　
[root@router01 ~]# ip addr|grep 172.168.1.20
　　
inet 172.168.1.20/24 scope global secondary eth1
　　

　　这时从keepalived程序也开启，但是在从本地是grep不到虚拟IP地址的
　　

[root@router02 ~]#  ps -ef|grep keepalived　　
root      13115      1  0 07:08 ?        00:00:00 keepalived -D
　　
root      13117  13115  0 07:08 ?        00:00:00 keepalived -D
　　
root      13118  13115  0 07:08 ?        00:00:01 keepalived -D
　　
root      13271  13232  0 10:02 pts/2    00:00:00 grep keepalived
　　
[root@router02 ~]# ip a|grep 172.168.1.20
　　
[root@router02 ~]#
　　

　　一旦主keepalived程序关闭或者是服务器挂掉，这时虚拟VIP就可以实现跳跃到从keepalived机器上。
　　

[root@router01 ~]# /etc/init.d/keepalived stop　　
Stopping keepalived:                                   [  OK  ]
　　
[root@router01 ~]# ps -ef|grep keepalived
　　
root       9540   9492  0 10:21 pts/3    00:00:00 grep keepalived
　　
[root@router01 ~]#
　　

　　
[root@router02 ~]# ip a|grep 172.168.1.20
　　inet 172.168.1.20/24 scope global secondary eth1
　　
[root@router02 ~]#
　　

　　提示：
　　如果从负载均衡服务器grep不到虚拟网卡原因有：
　　1、本地服务器keepalived程序可能关闭，得restart从启才行，才能实现虚拟网卡的跳跃。
　　2、就是主负载均衡服务器keepalived程序没有关闭而导致
　　3、主负载均衡服务器只要keepalived服务启动就不会出现上述的问题。
　　4.服务器的iptables没关闭导致，或者是selinxu没关闭也有可能导致

4.2．安装mysql-router
　　10.0.0.102 10.0.0.104两个机器安装mysql-router
　　采用二进制安装mysql-router：
　　

tar xf mysql-router-2.1.6-linux-glibc2.12-x86-64bit.tar.gz -C /usr/local/　　
cd /usr/local/
　　
ln -s mysql-router-2.1.6-linux-glibc2.12-x86-64bit mysql-router
　　
mkdir /etc/mysql-route/
　　
mkdir /data/log/mysql-route -p
　　
cp /usr/local/mysql-router/share/doc/mysqlrouter/sample_mysqlrouter.conf /etc/mysql-route/mysqlrouter.conf
　　
cp  /etc/mysql-route/mysqlrouter.conf  /etc/mysql-route/mysqlrouter.conf.ori
　　

4.3配置文件介绍如下：
　　

[root@router01 mysql-route]# cat mysqlrouter.conf　　
[DEFAULT]
　　
##日志存放目录
　　
logging_folder = /data/log/mysql-route
　　
##插件存放目录
　　
plugin_folder = /usr/local/mysql-router/lib/mysqlrouter
　　
###配置文件存放目录
　　
config_folder = /etc/mysql-route
　　
###运行目录
　　
runtime_folder = /var/run
　　

　　
[logger]
　　
###日志运行级别
　　
level = INFO
　　

　　
#[fabric_cache]
　　
#address = your_fabric_node.example.com:32275
　　
#user =
　　
###主节点故障转移
　　
[routing:basic_failover]
　　
#To be more transparent, use MySQL Server port 3306
　　
##写节点地址
　　
bind_address=172.168.1.20  ##{此IP地址为虚拟VIP}
　　
##写节点端口
　　
bind_port = 7001
　　
##主库为读写模式
　　
mode = read-write
　　
###172.168.1.101为mysql 主 172.168.1.103为mysql从
　　
#### 主节点地址：默认情况下第一台主数据库为写主库，当第一台主数据库DOWN机后，第二台数据库被提升为主库
　　
destinations = 172.168.1.101:3306,172.168.1.103:3306
　　

　　
[routing:balancing]
　　
bind_address=172.168.1.20
　　
bind_port = 7002
　　
connect_timeout = 3
　　
max_connections = 1024
　　
###为mysql从库（此处只负责读）
　　
destinations = 172.168.1.105:3306
　　
mode = read-only
　　
#[routing:homepage_reads_fabric]
　　
#bind_port = 7002
　　
#destinations = fabric+cache:///group/homepage_group?allow_primary_reads=yes
　　
#mode = read-only
　　

　　
#If no plugin is configured which starts a service, keepalive
　　
#will make sure MySQL Router will not immediately exit. It is
　　
#safe to remove once Router is configured.
　　
[keepalive]
　　
interval = 60
　　

　　启动mysqlrouter服务
　　/usr/local/mysql-router/bin/mysqlrouter -c /etc/mysql-route/mysqlrouter.conf &
　　关闭iptables 保证mysql-router开机自启动
　　

[root@router01 ~]# chkconfig --list|grep iptables　　
iptables        0:off   1:off   2:off   3:off   4:off   5:off   6:off
　　
[root@router01 ~]# chkconfig  iptables off
　　
[root@router01~]# vim /etc/rc.local
　　
#!/bin/sh
　　
touch /var/lock/subsys/local
　　
/usr/local/mysql-router/bin/mysqlrouter -c /etc/mysql-route/mysqlrouter.conf &
　　
[root@router02 ~]# chkconfig --list|grep iptables
　　
iptables        0:off   1:off   2:off   3:off   4:off   5:off   6:off
　　
[root@router02 ~]# chkconfig  iptables off
　　
[root@router02 ~]# vim /etc/rc.local
　　
#!/bin/sh
　　
touch /var/lock/subsys/local
　　
/usr/local/mysql-router/bin/mysqlrouter -c /etc/mysql-route/mysqlrouter.conf &
　　

4.4创建测试账户进行测试：
　　登录mysql master主库进行创建后，账户会同步到各个slave上
　　

mysql> grant all on jumpserver.* to jumpserver@'172.168.1.%'>
　　
[root@master01 ~]#  mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
mysql: [Warning] Using a password on the command line interface can be insecure.
　　
+---------------+----------+
　　
| Variable_name | Value    |
　　
+---------------+----------+
　　
| hostname      | master01 |
　　

　　
[root@router01 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
+---------------+----------+
　　
| Variable_name | Value    |
　　
+---------------+----------+
　　
| hostname      | master01 |
　　

　　
[root@slave01 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
mysql: [Warning] Using a password on the command line interface can be insecure.
　　
+---------------+----------+
　　
| Variable_name | Value    |
　　
+---------------+----------+
　　
| hostname      | master01 |
　　

4.4.1第一台主库DOWN后，MySQL Router如何处理？
　　当第一台主数据库DOWN机后，第二台slave备份数据库被提升为主库，所以此时查看到的主机名字变为了slave01
　　

[root@master01 ~]# /etc/init.d/mysql stop　　
Shutting down MySQL.............. SUCCESS!
　　
[root@master01 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
mysql: [Warning] Using a password on the command line interface can be insecure.
　　
+---------------+---------+
　　
| Variable_name | Value   |
　　
+---------------+---------+
　　
| hostname      | slave01 |
　　
+---------------+---------+
　　
[root@master01 ~]#
　　
[root@router02 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
mysql: [Warning] Using a password on the command line interface can be insecure.
　　
+---------------+---------+
　　
| Variable_name | Value   |
　　
+---------------+---------+
　　
| hostname      | slave01 |
　　
+---------------+---------+
　　
[root@router02 ~]#
　　
[root@router01 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
+---------------+---------+
　　
| Variable_name | Value   |
　　
+---------------+---------+
　　
| hostname      | slave01 |
　　
+---------------+---------+
　　
[root@router01 ~]#
　　

4.4.2.稍后如果第一台主库被修复重启后，连接的数据库又会是那个呢？
　　如果第一台主库被修复重启后，那么默认仍然连接第二台为主库进行读写，不会自动切回到第一台主库。
　　重新启动主库master测试：
　　

[root@master01 ~]# /etc/init.d/mysql start　　
Starting MySQL.................... SUCCESS!
　　
[root@master01 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
mysql: [Warning] Using a password on the command line interface can be insecure.
　　
+---------------+---------+
　　
| Variable_name | Value   |
　　
+---------------+---------+
　　
| hostname      | slave01 |
　　
+---------------+---------+
　　

4.4.3.如果第一台主数据库被修复后，又希望切换回第一台主库，怎么办？
　　可以重启MySQL Router 此时需要把router01和router02机器上的mysql-router服务都重新启动下，才可以切换回原来的主库
　　

[root@router01 ~]# kill -9  9598　　
[root@router01 ~]# /usr/local/mysql-router/bin/mysqlrouter -c /etc/mysql-route/mysqlrouter.conf &
　　
[1] 9791
　　
[root@router02 ~]# kill -9 13571
　　
[1]+  Killed                  /usr/local/mysql-router/bin/mysqlrouter -c /etc/mysql-route/mysqlrouter.conf
　　[root@router02 ~]# /usr/local/mysql-router/bin/mysqlrouter -c /etc/mysql-route/mysqlrouter.conf &
　　
[1] 13627
　　

　　
[root@router02 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
mysql: [Warning] Using a password on the command line interface can be insecure.
　　
+---------------+----------+
　　
| Variable_name | Value    |
　　
+---------------+----------+
　　
| hostname      | master01 |
　　
+---------------+----------+
　　
[root@router02 ~]#
　　
[root@router01 ~]#
　　
[root@router01 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
+---------------+----------+
　　
| Variable_name | Value    |
　　
+---------------+----------+
　　
| hostname      | master01 |
　　
+---------------+----------+
　　

五、通过jumpserver的web页面程序演示

5.1首先是安装完成jumpserver后要能够正常的登录

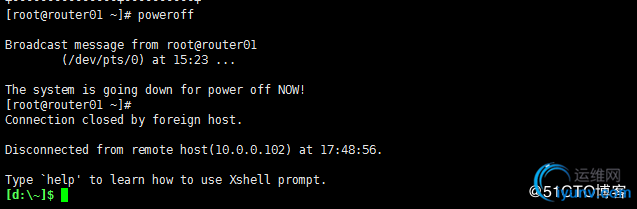

5.2关闭10.0.0.102keepalive主机器router01测试高可用

　　VIP172.168.1.20飘到10.0.0.104机器上
　　

[root@router02 ~]# ip a|grep 172.168.1.20　　
inet 172.168.1.20/24 scope global secondary eth1
　　
[root@router02 ~]#
　　

　　
root@router02 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
mysql: [Warning] Using a password on the command line interface can be insecure.
　　
+---------------+----------+
　　
| Variable_name | Value    |
　　
+---------------+----------+
　　
| hostname      | master01 |
　　
+---------------+----------+
　　

　　此时访问jumpserver web看是否可以正常登录？
　　经测试是没问题的，jumpserver web可以正常打开的
　　重启10.0.0.102机器mysql-router01
　　VIP再次又票到10.0.0.102 机器上
　　

[root@router01 ~]# ip a|grep 172.168.1.20　　inet 172.168.1.20/24 scope global secondary eth1
　　
[root@router01 ~]# mysql -h172.168.1.20 -P7001 -ujumpserver -pjumpserver -e "show variables like 'hostname';"
　　
+---------------+----------+
　　
| Variable_name | Value    |
　　
+---------------+----------+
　　
| hostname      | master01 |
　　
+---------------+----------+
　　
[root@router01 ~]#
　　

　　Jumpserver web依然可以继续打开

　　到此处，基于mysql的一主多从的高可用演示完毕，当然此方案和MHA相比，还没完全做到MHA的智能高可用
