【VMC实验室】在QCloud上创建您的SQL Cluster（3）

kinila

　　在上一篇我们介绍了如何在QCloud标准化的搭建一套域环境，并介绍了如何在生产过程中如何避免一些坑，今天，我们来介绍此次demo中的另外一个角色——共享存储SG如何部署与设计。
　　以下是今天需要的服务器信息（本例中会开通外网流量主要为了方便Demo，但是生产环境中不建议使用外网带宽）：
　　编号
　　服务器名称
　　生产IP
　　存储IP
　　心跳IP
　　对外VIP
　　1
　　Q-DC01
　　192.168.108.188
　　无
　　无
　　2
　　Q-SG01
　　192.168.108.206
　　10.11.11.231
　　无
　　3
　　Q-SQL01
　　192.168.108.254
　　10.11.11.
　　10.10.10.2
　　4
　　Q-SQL02
　　192.168.108.114
　　10.11.11.
　　10.10.10.234
　　关于SG，是用来作为SQL Cluster共享存储，存储作用一共分为三块，一块作为仲裁盘，一块作为生产数据，一块作为备用（未启用预留空间），共享存储我们使用ws2k12r2自带的iscsci服务器，然后SQL01、SQL02分别连接到这台共享存储上。
　　涉及架构如下：

　　Okay，开始动手：
　　1、 连接到Q-SG01上，点击安装iSCSI服务器，一路下一步选择iSCSI服务器：

　　2、 其他不需要设置直接下一步安装：

　　3、 安装MPIO：

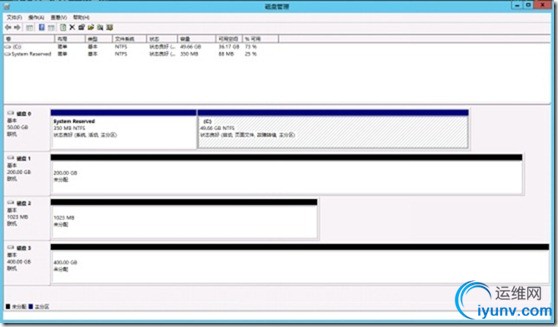

　　4、 接着打开磁盘管理，查看I系列服务器带的数据磁盘是否初始化成功：

　　5、 将数据盘进行分区（iscsi以卷为单位）：

　　6、 检查完成后，选择服务器管理器上iSCSI服务器：

　　7、 点击创建iscsi虚拟磁盘

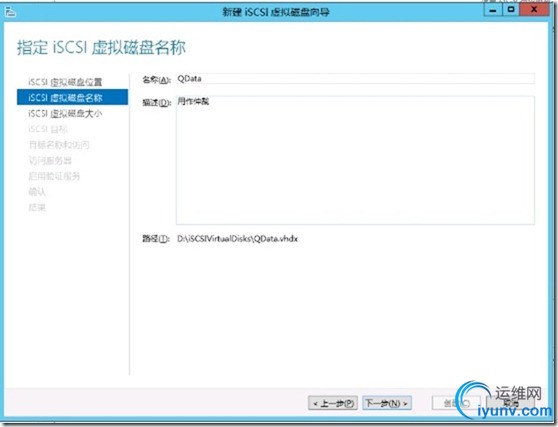

　　8、 输入第一块磁盘（用做仲裁盘）：

　　9、 选择动态盘类型（仲裁盘对数据性能无要求）：

　　10、 输入目标名称（即接受端，仲裁盘与数据盘可以使用同一个iscsi目标）：

　　11、 输入目标名称：

　　12、 添加访问端机器为两个SQL节点：

　　13、 做demo演示，无需使用chap认证：

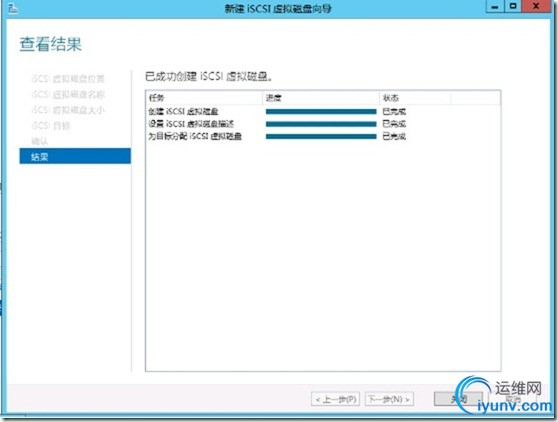

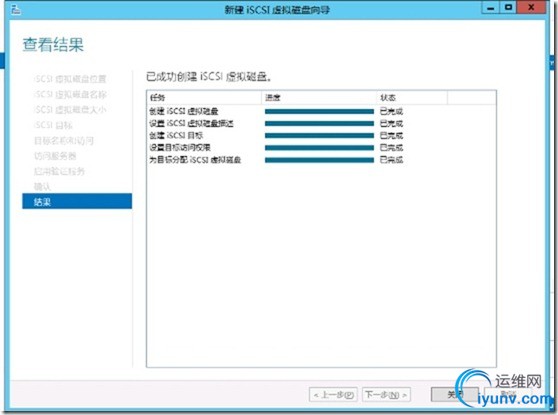

　　14、 确认无误后创建：

　　15、 以同样的方式创建第二块磁盘：

　　PS：注意选择固定大小，作为SQLCluster群集存储要求性能较高

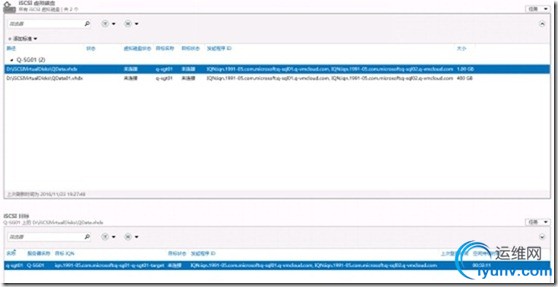

　　16、 创建完成如图所示：

　　17、 接着，登录SQL01、SQL02机器，连接iscsi（使用iscsi发起程序）：

　　18、 切换到“发现”，将发现到的IP删除：

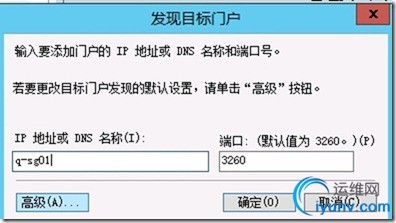

　　19、 再次点击“发现门户”，输入目标地址，然后点击高级，进行指定IP连接：

　　20、 使用同样的方式将SQL02也连接到iscsi磁盘上，接着确认磁盘管理里是否存在用iscsi连接的磁盘：

　　21、 接着对两台节点机进行重启即可完成存储准备
