[经验分享] 使用PowerDesigner生成CDM、PDM和SQL

[复制链接]

尚未签到

发表于 2018-10-21 10:19:44 | 显示全部楼层 |阅读模式
  1、人员组织架构
实体备注机构(id、名称)部门(id、名称)一个机构有多个部门人员(id,名称)一个人员属于一个部门,一个部门下有多个人员领导领导也是人员角色(id,名称)一个角色可以对应多个人员,一个人员有多个角色权限(id,名称)一个角色可以有多个权限,一个权限对应多个角色  2、概念模型

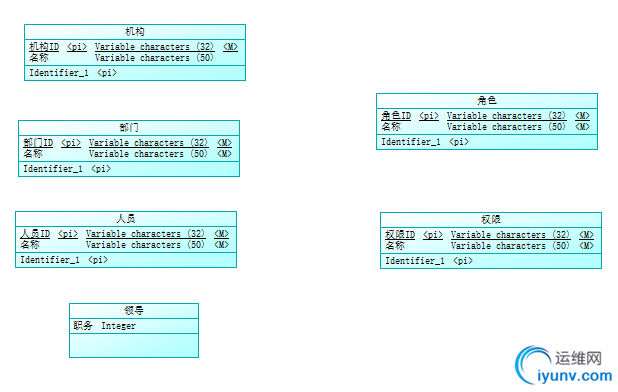

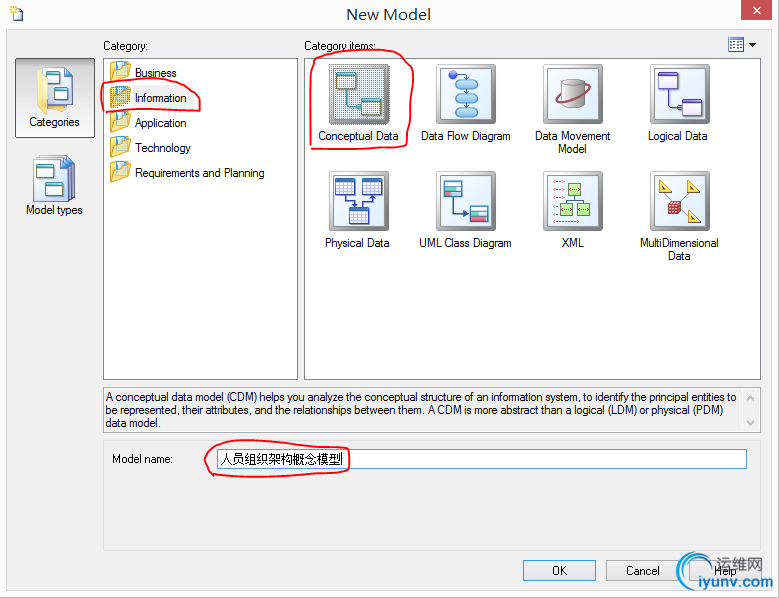

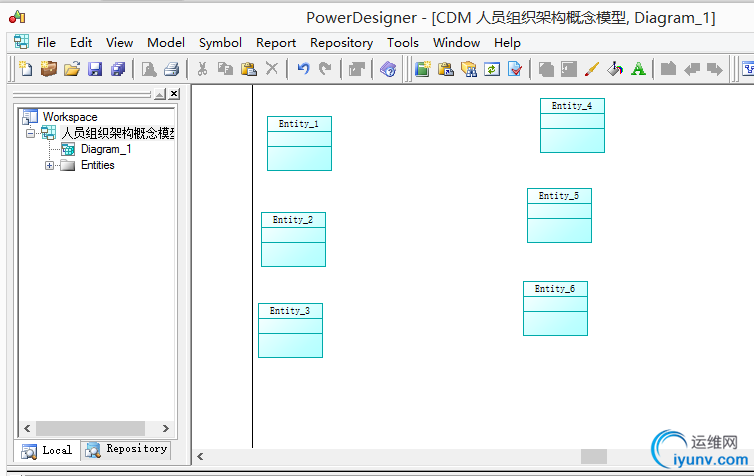

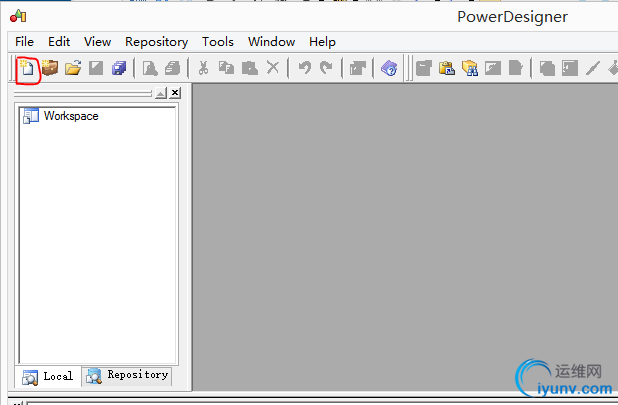

  新建概念模型

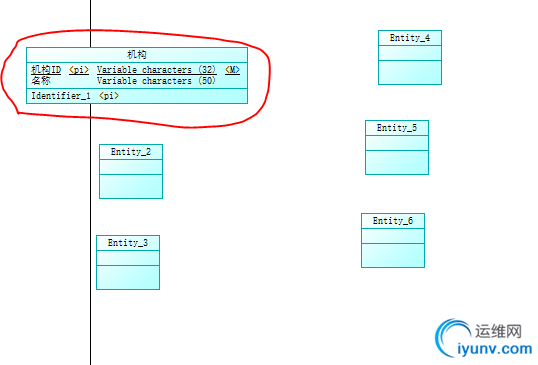

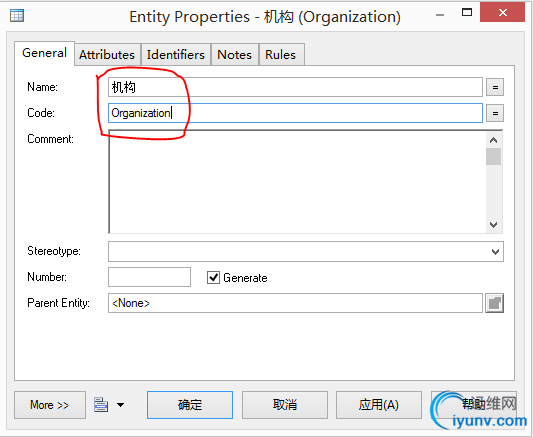

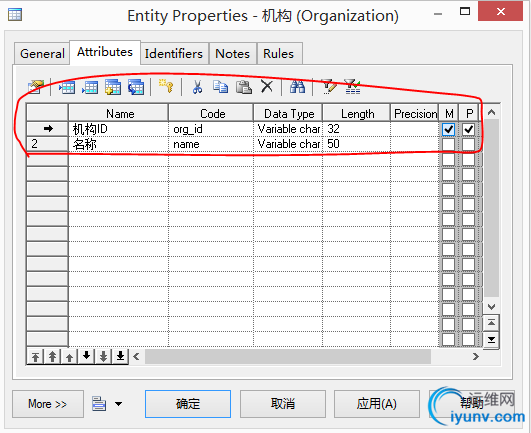

  2.1、机构

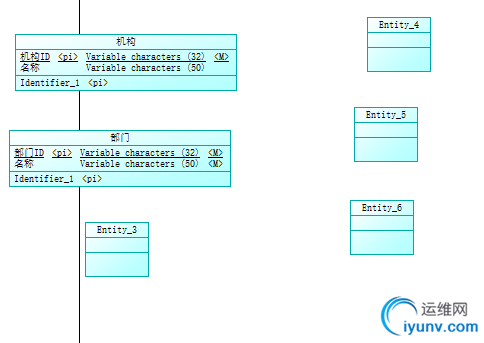

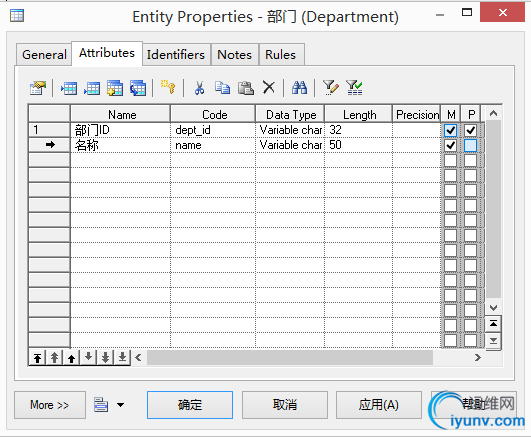

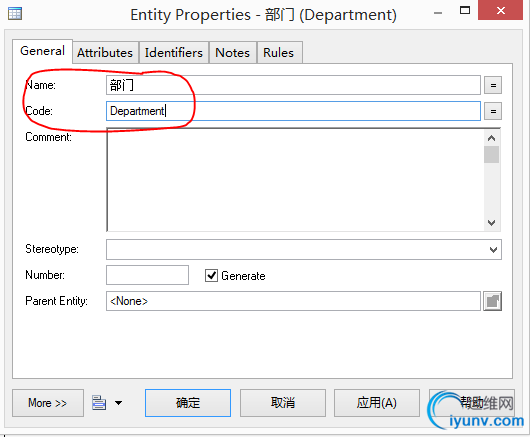

  2.2、部门

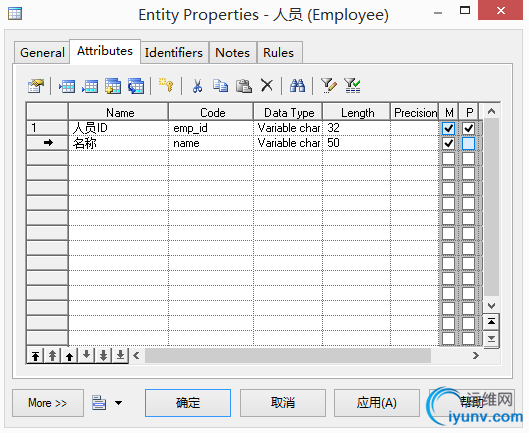

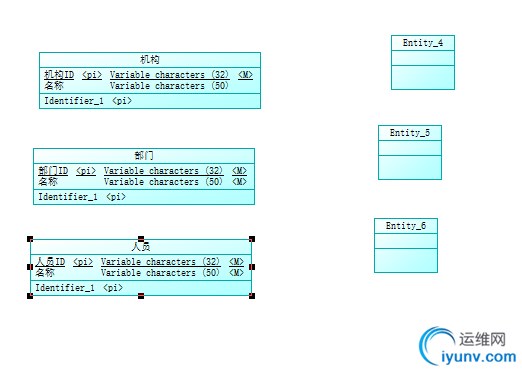

  2.3、人员

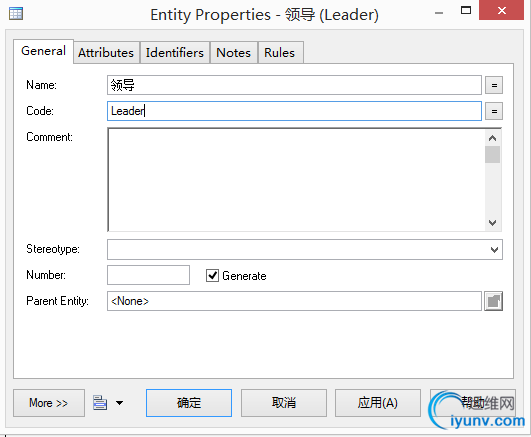

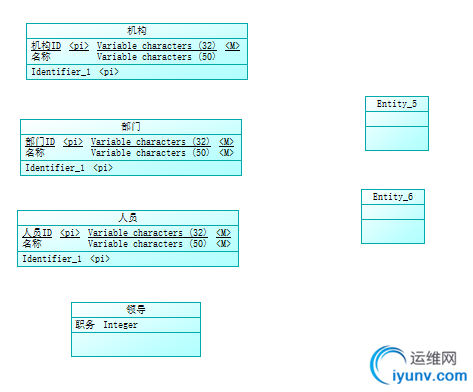

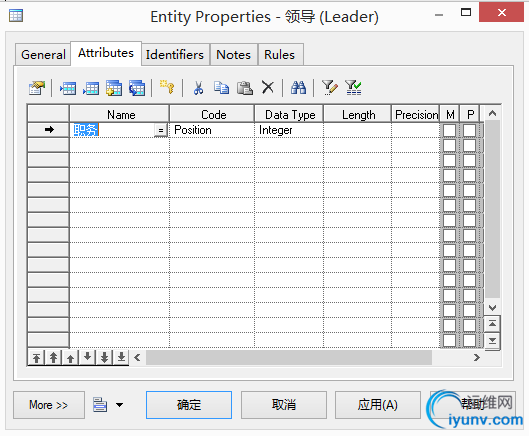

  2.4、领导

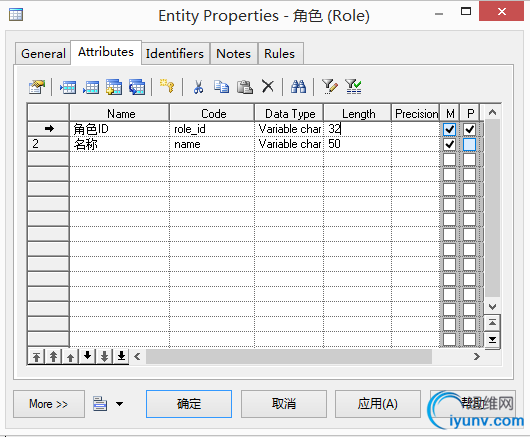

  2.5、角色

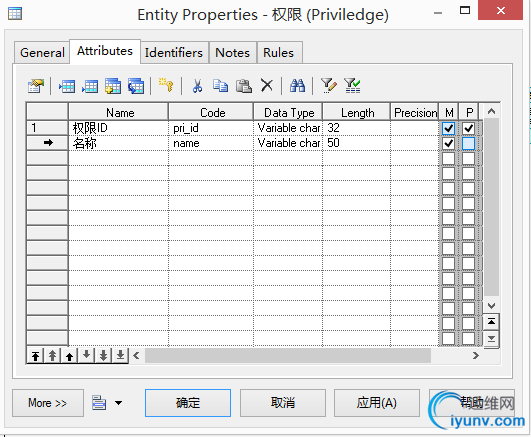

  2.6、权限

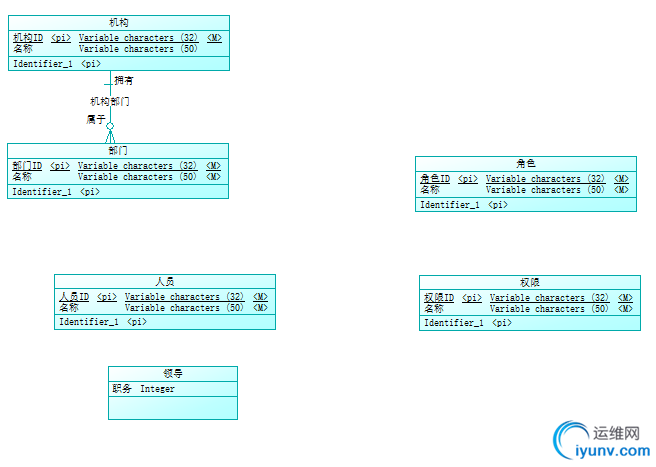

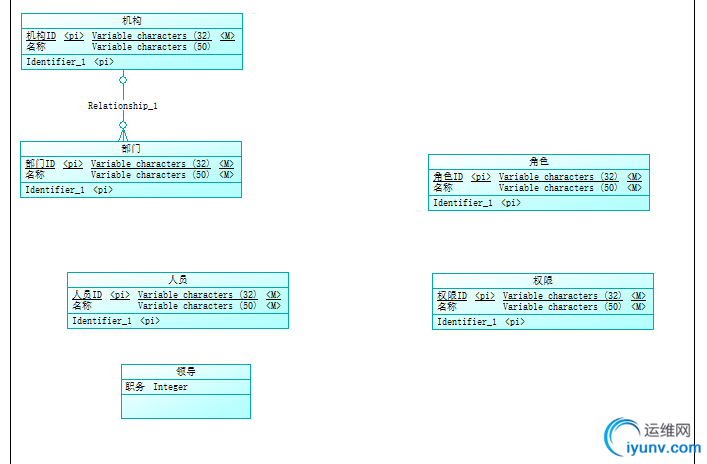

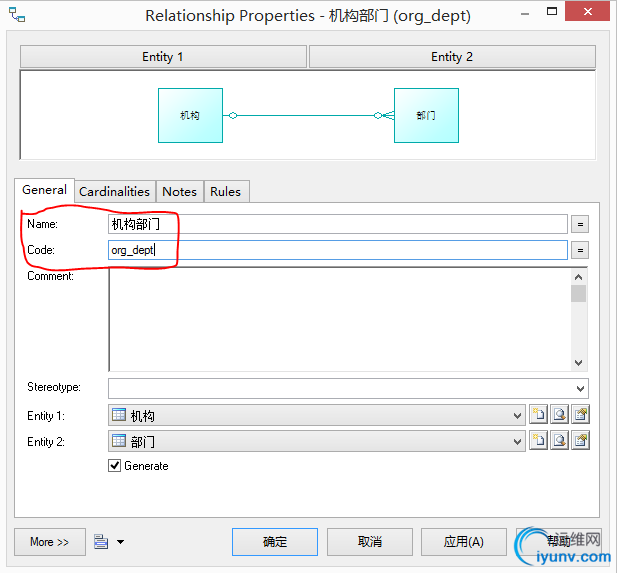

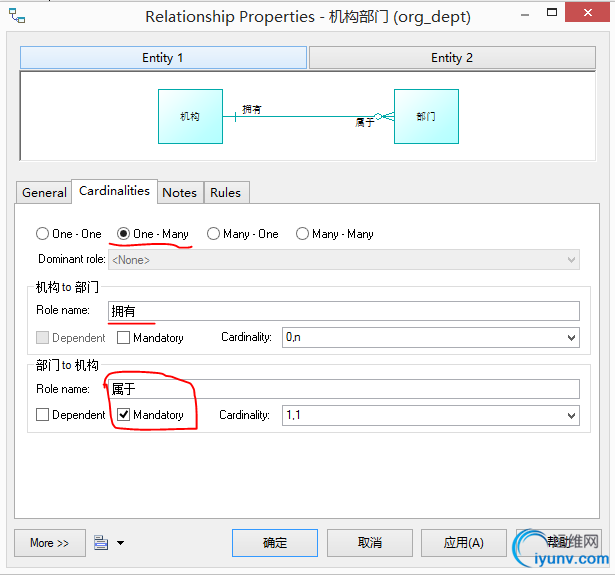

  2.7、机构-部门 关系

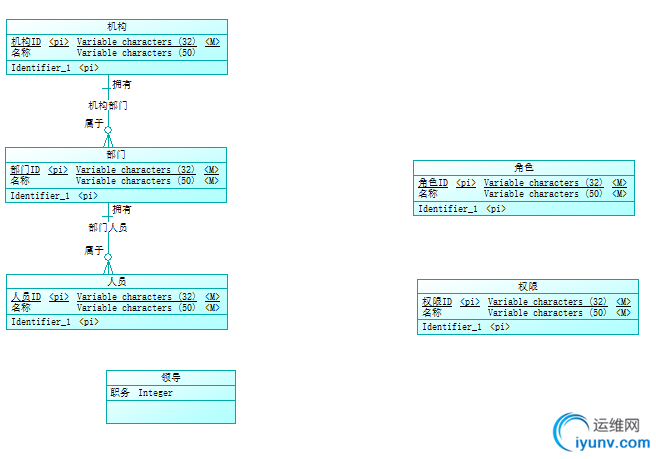

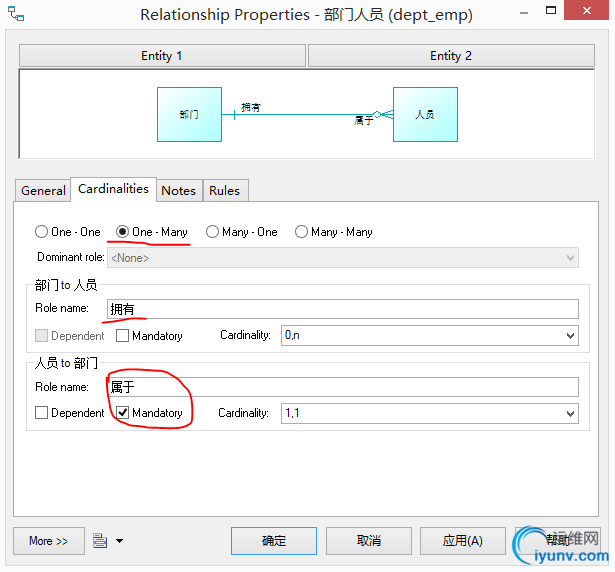

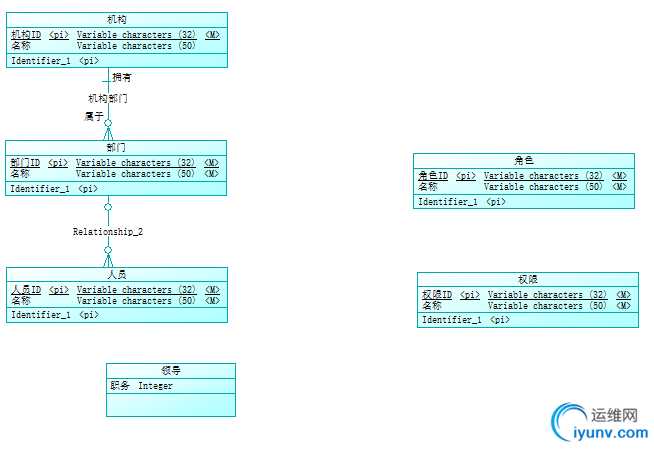

  2.8、部门-人员 关系

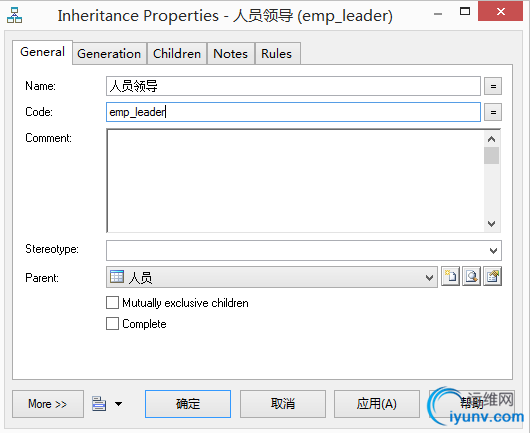

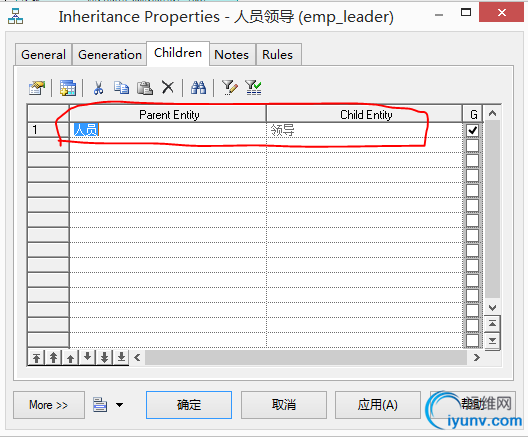

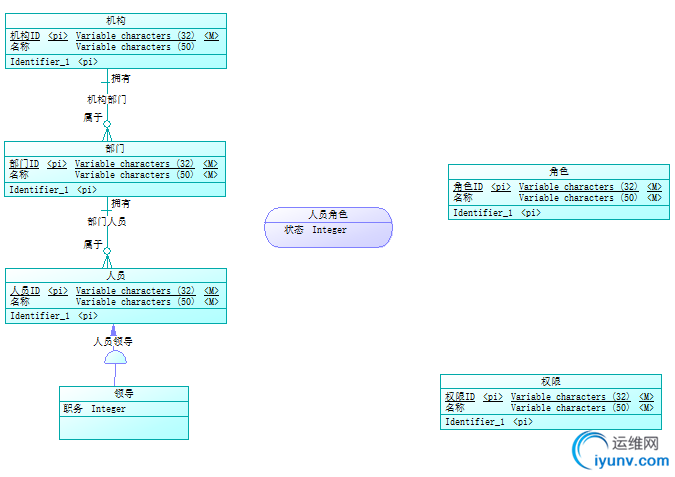

  2.9、人员-领导 关系

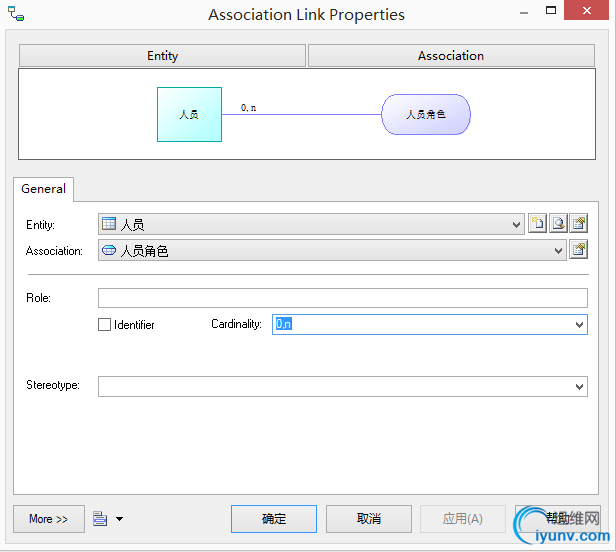

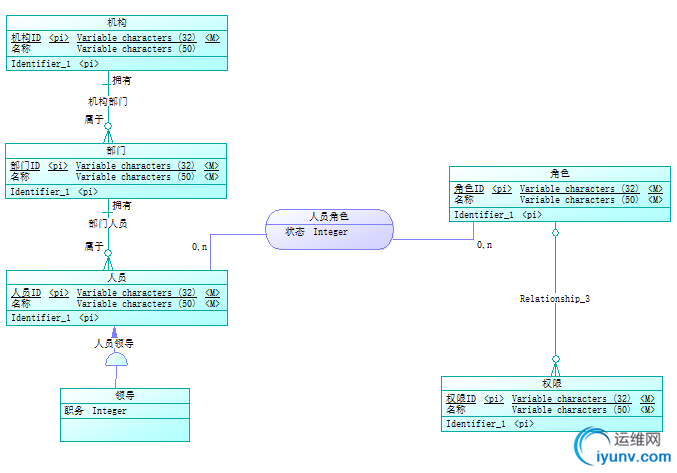

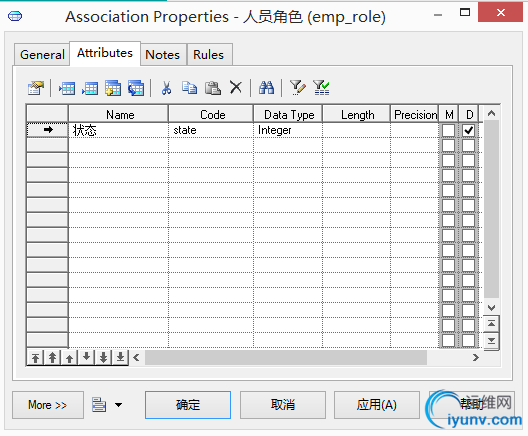

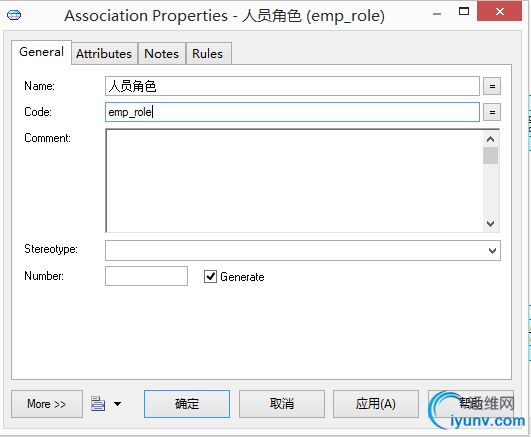

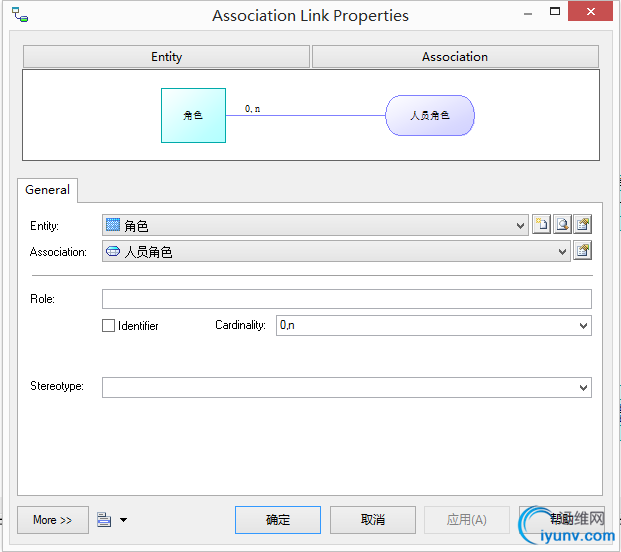

  2.10、人员-角色 关系

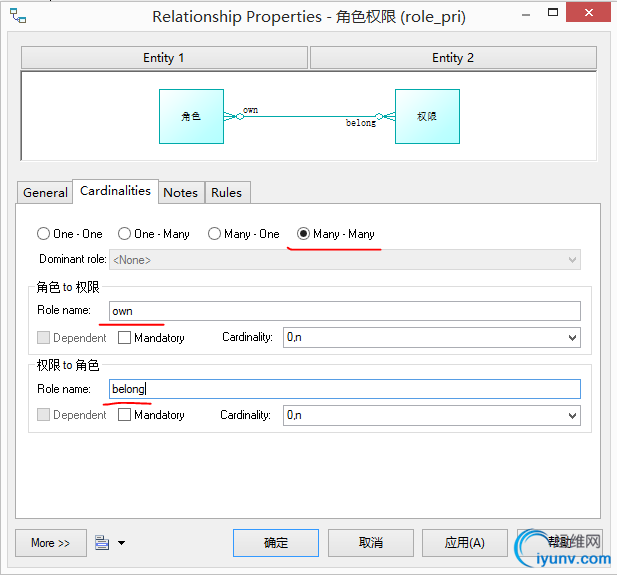

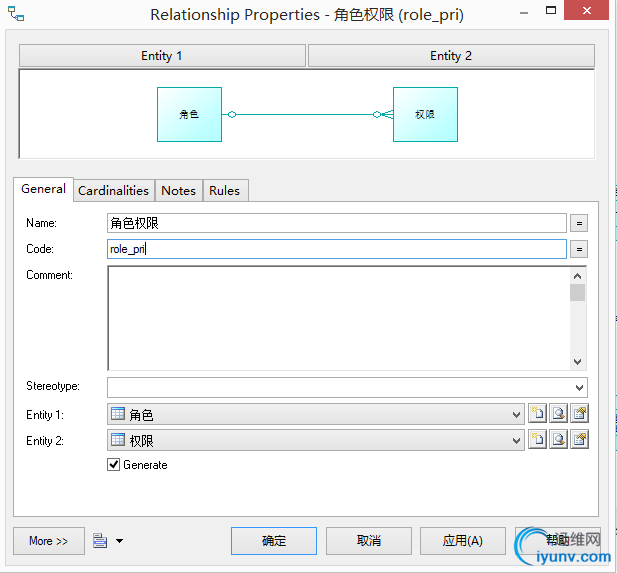

  2.11、角色-权限 关系

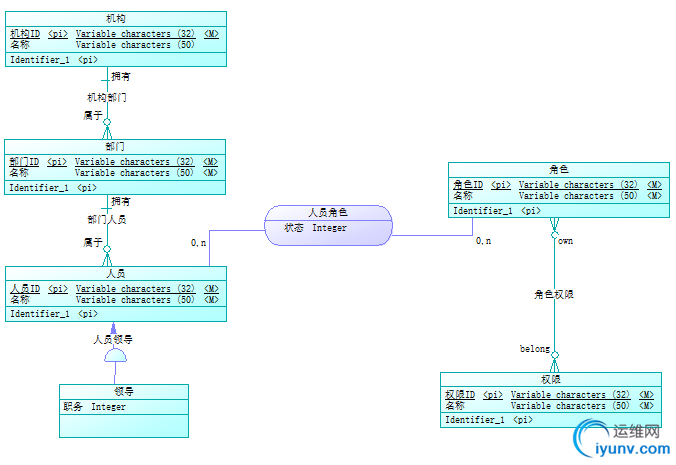

  3、物理模型

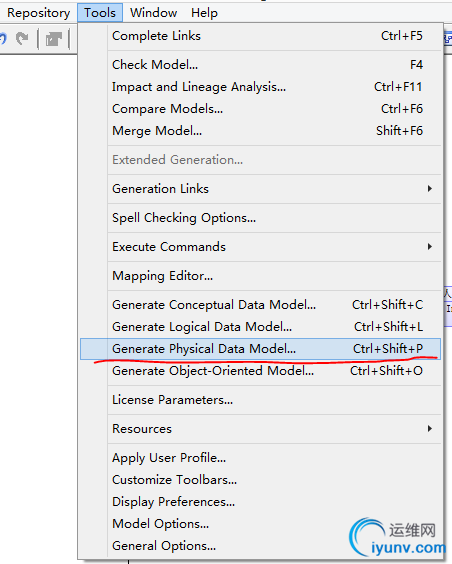

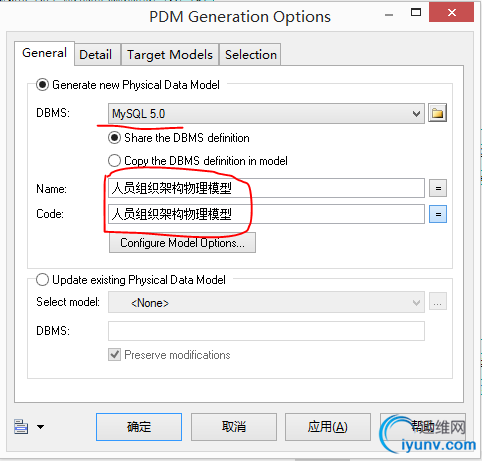

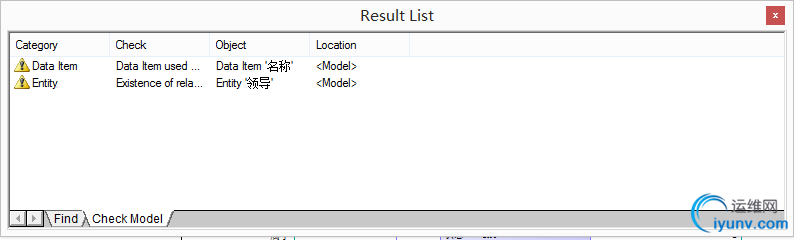

  生成物理模型

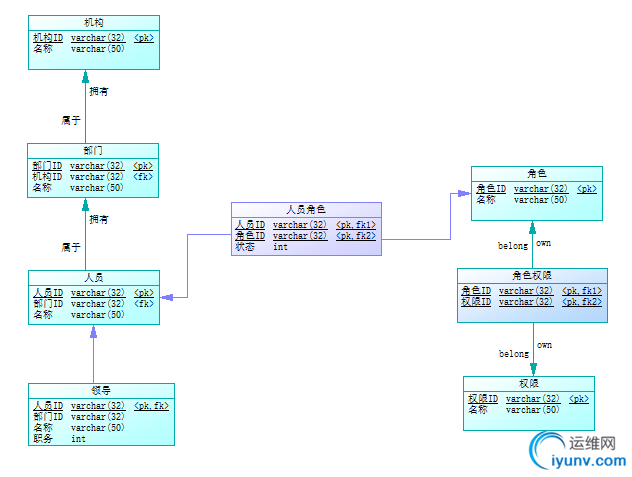

  由概念模型生成的物理模型

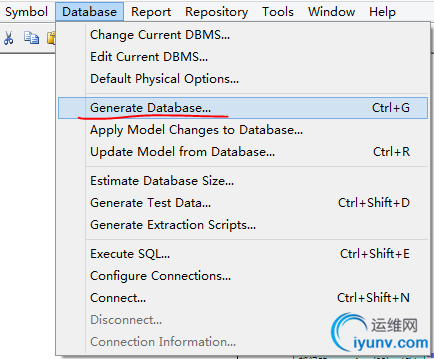

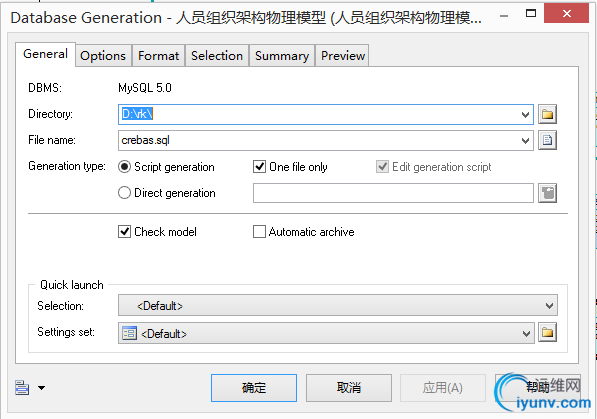

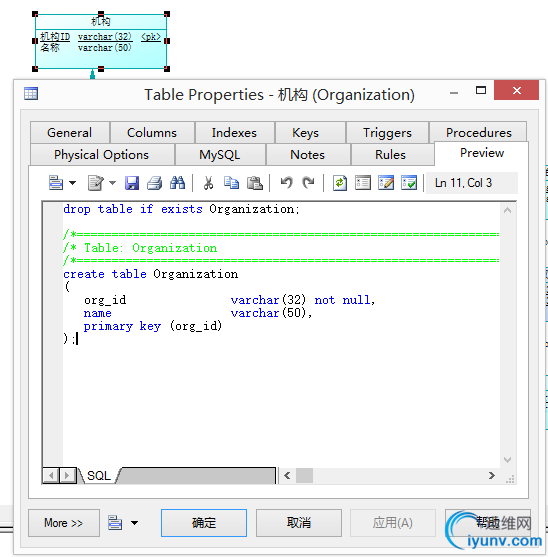

  4、生成SQL
