服务器群集实验 ——SQL群集1

　　服务器群集实验
　　——SQL群集
1.  规划设计

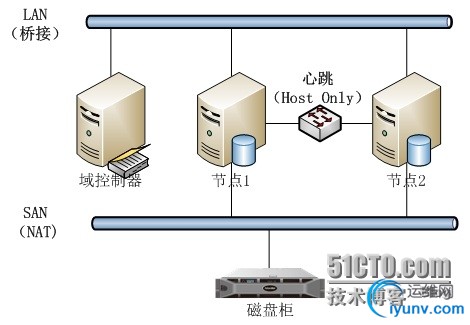

1.1.  拓扑规划

1.2.  主机LAN规划
　　域名：freshman.local
　　主机名
　　IP地址
　　角色
　　网络
　　备注
　　freshmandc1. freshman.local
　　172.16.1.26
　　域控制器、DNS
　　桥接
　　freshmannode1.freshman.local
　　172.16.1.27
　　群集节点1
　　桥接
　　freshmannode2. freshman.local
　　172.16.1.28
　　群集节点2
　　桥接
　　freshmancluster1. freshman.local
　　172.16.1.29
　　Cluster
　　freshmandtc1. freshman.local
　　172.16.1.30
　　MSTDC
　　freshmandb1. freshman.local
　　172.16.1.31
　　SQL Server
　　实验环境：请将域名、主机名、地址中红色字进行修改。
1.3.  存储SAN规划
　　主机名
　　IP地址
　　角色
　　网络
　　备注
　　freshmancdp1.freshman.local
　　192.168.188.128
　　共享存储
　　NAT
　　freshmannode1.freshman.local
　　192.168.188.129
　　群集节点1
　　NAT
　　freshmannode2. freshman.local
　　192.168.188.130
　　群集节点1
　　NAT
1.4.  心跳HeartBeat规划
　　主机名
　　IP地址
　　角色
　　网络
　　备注
　　freshmannode1.freshman.local
　　192.168.181.129
　　群集节点1
　　Host Only
　　freshmannode2.freshman.local
　　192.168.181.130
　　群集节点1
　　Host Only
2.  实施操作
2.1.  CDP存储配置
2.1.1.  配置存储的IP地址

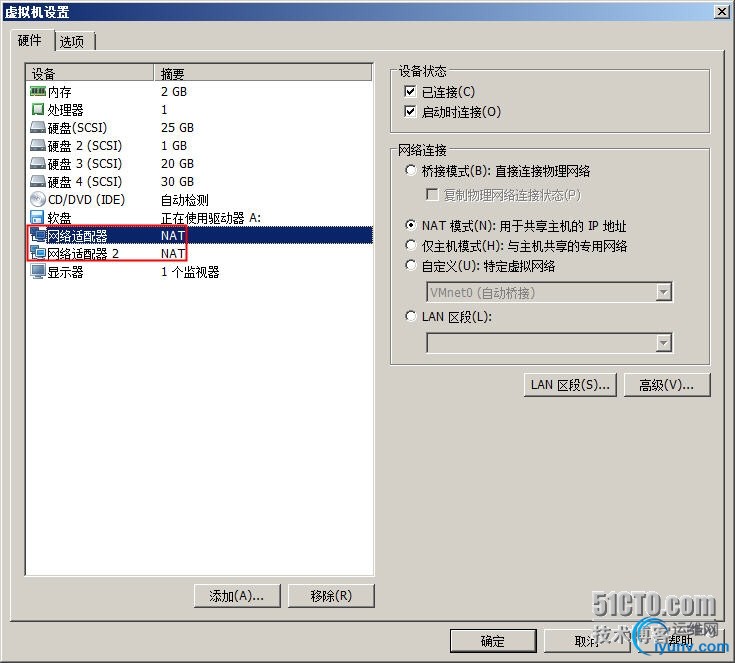

　　导入CDP虚拟机，将两个网卡均设置为NAT模式。

　　启用虚拟机，查看当前CDP的版本信息和IP地址
　　注意：要通过控制台来修改配置，不建议在操作系统上直接修改网络配置。
　　[root@FalconStor-CDPVA~]# cat /etc/redhat-release

　　CentOS>　　[root@FalconStor-CDPVA~]# uname -a
　　Linux FalconStor-CDPVA 2.6.18-194.11.4.el5 #1 SMPFri Sep 17 04:57:05 EDT 2010 x86_64 x86_64 x86_64 GNU/Linux
　　[root@FalconStor-CDPVA~]# ifconfig eth0
　　eth0     Link encap:Ethernet  HWaddr00:0C:29:CC:3B:AD
　　inet addr:192.168.188.128  Bcast:192.168.188.255  Mask:255.255.255.0
　　inet6 addr: fe80::20c:29ff:fecc:3bad/64 Scope:Link
　　UPBROADCAST RUNNING MULTICAST MTU:1500  Metric:1
　　RXpackets:231 errors:0 dropped:0 overruns:0 frame:0
　　TXpackets:221 errors:0 dropped:0 overruns:0 carrier:0
　　collisions:0 txqueuelen:1000
　　RXbytes:22485 (21.9 KiB)  TX bytes:22184(21.6 KiB)

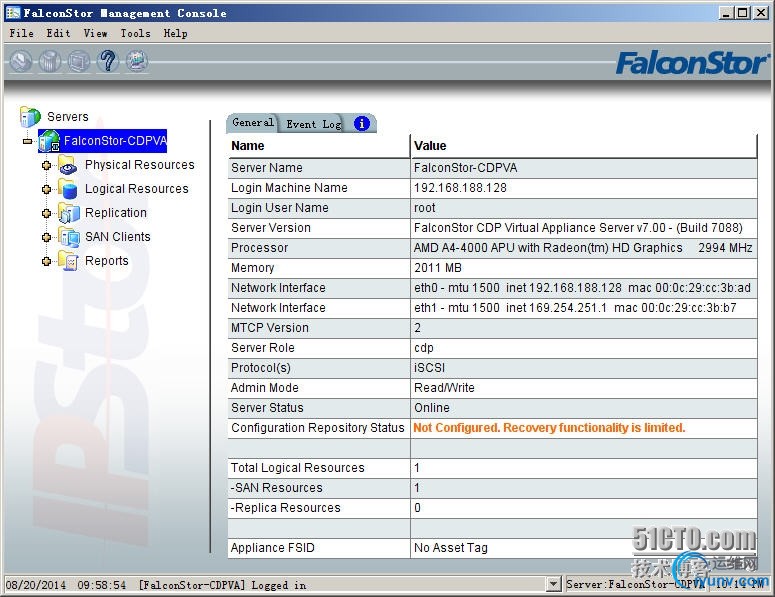

　　启动IPStor Console管理软件，添加服务器。

　　添加CDP现有的地址。

　　如需修改IP请参考（本实验没有修改IP）

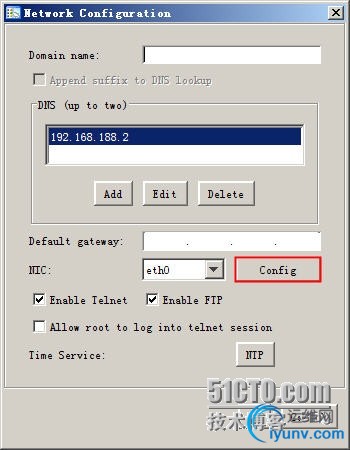

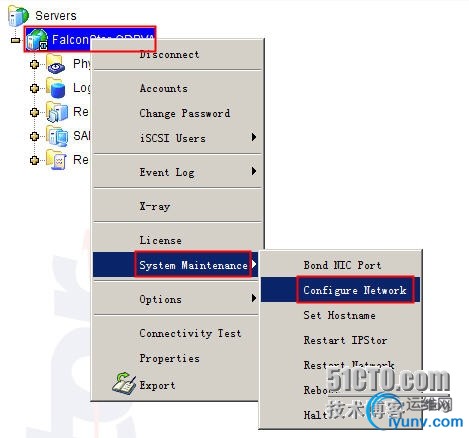

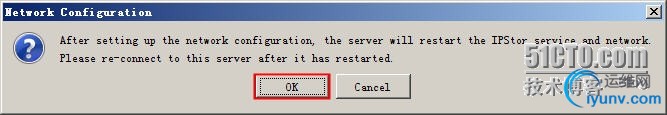

　　选择配置网络（配置完成后，点“OK”按钮到底即可修改IP配置）

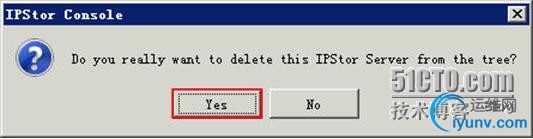

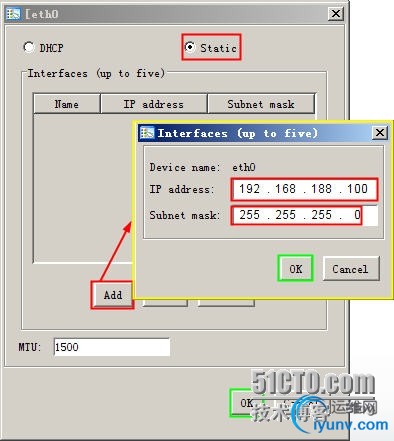

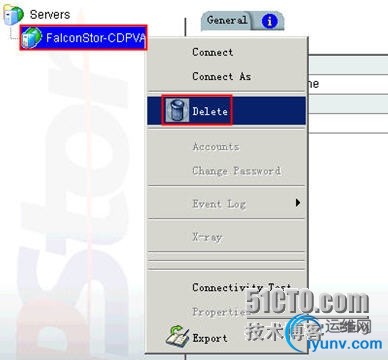

　　删除旧的服务器的信息。添加新的IP地址

2.1.2.  在虚拟机上添加100GB的磁盘

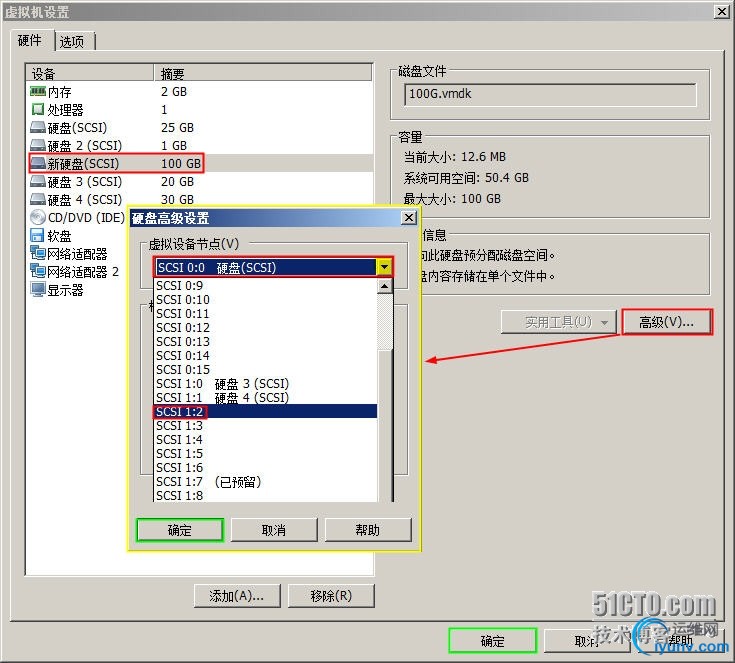

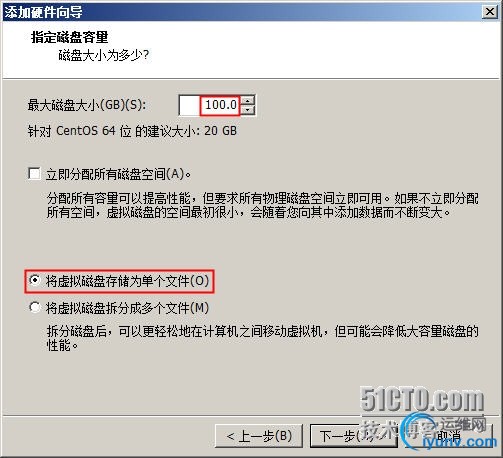

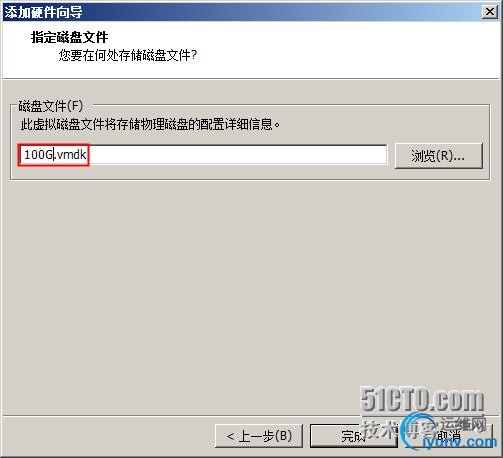

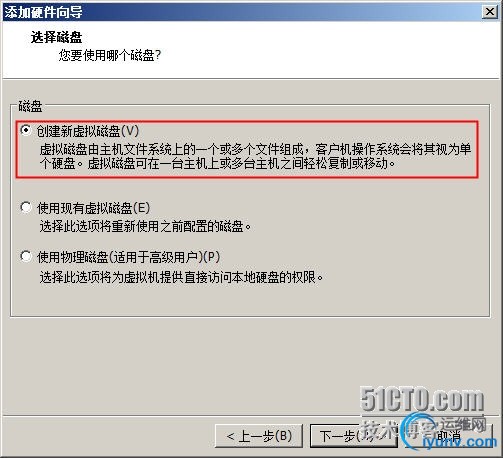

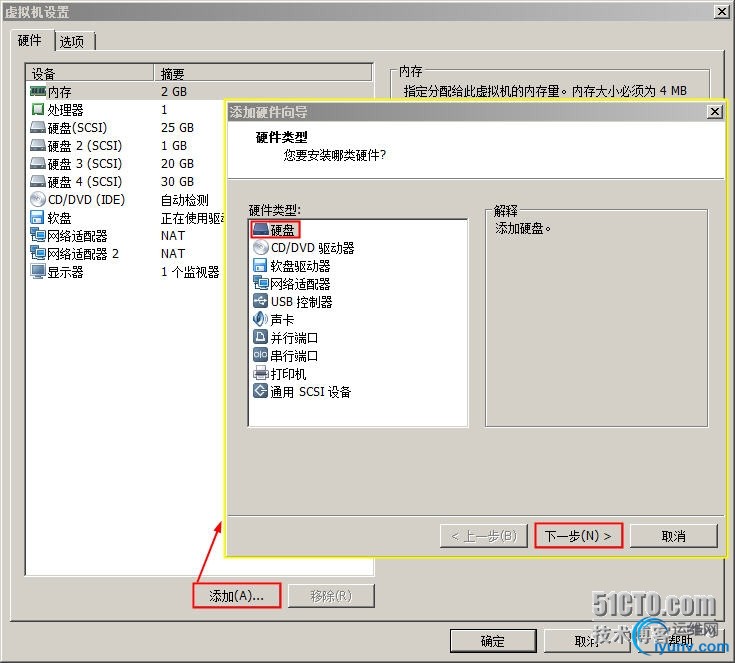

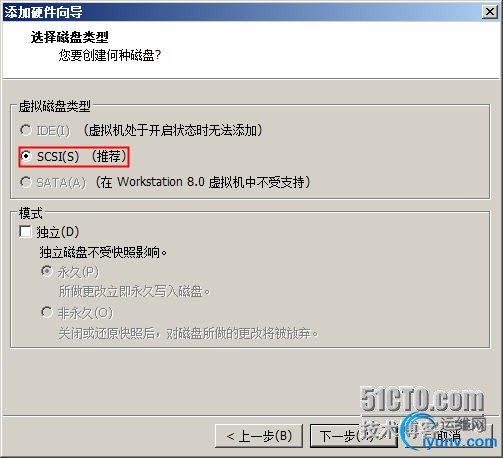

　　在CDP虚拟机上添加一个100GB新虚拟磁盘。

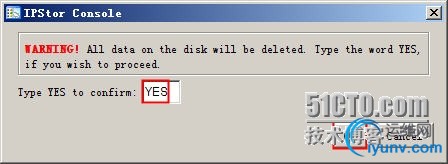

2.1.3.  虚拟化磁盘

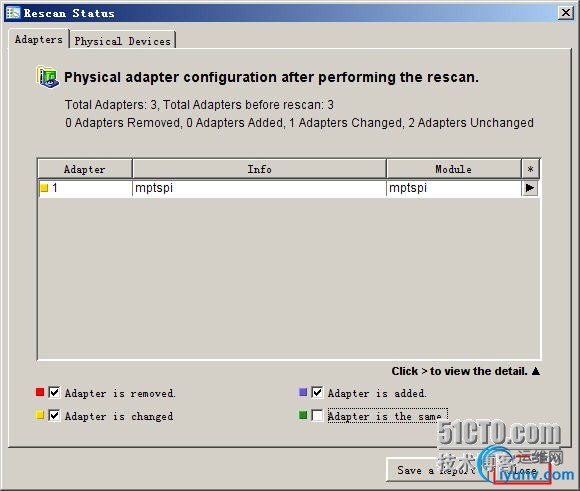

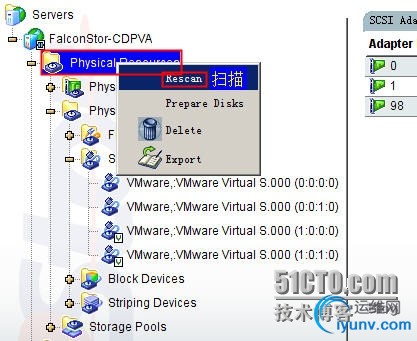

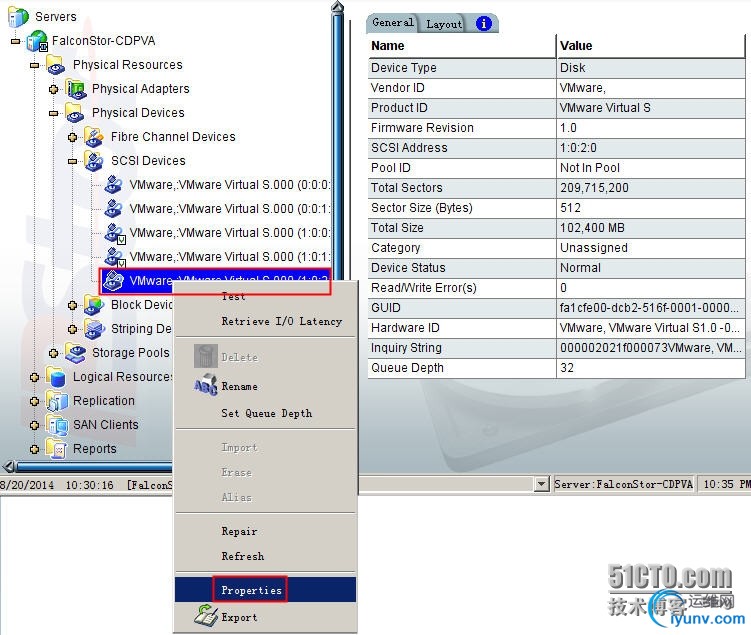

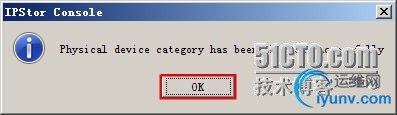

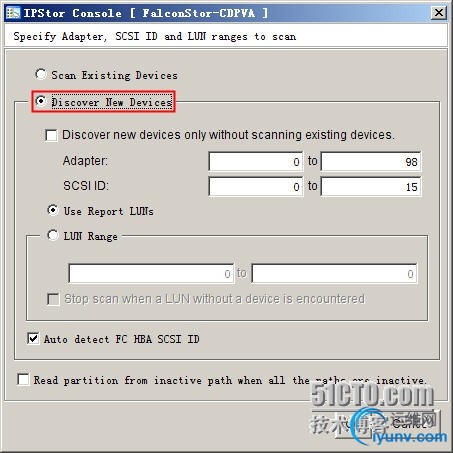

　　扫描物理资源，以发现新的磁盘。

　　这样，我们就会看到磁盘的图标上的有一个字母V（表示磁盘可用）

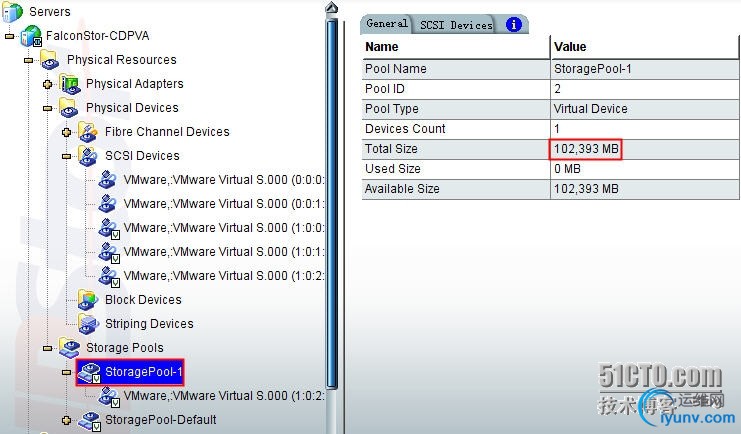

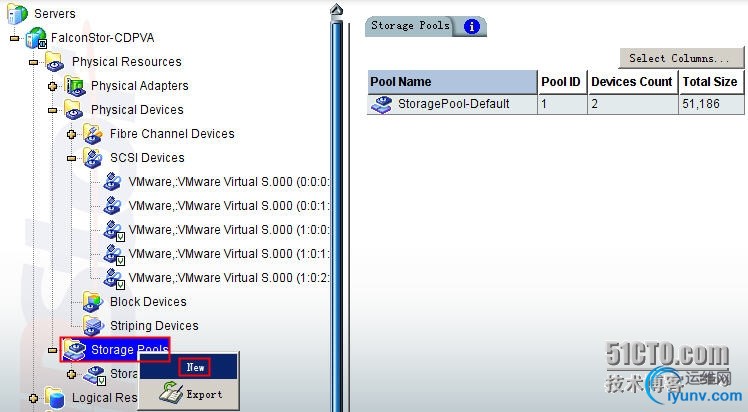

2.1.4.  添加到新建存储池StoragePool-1

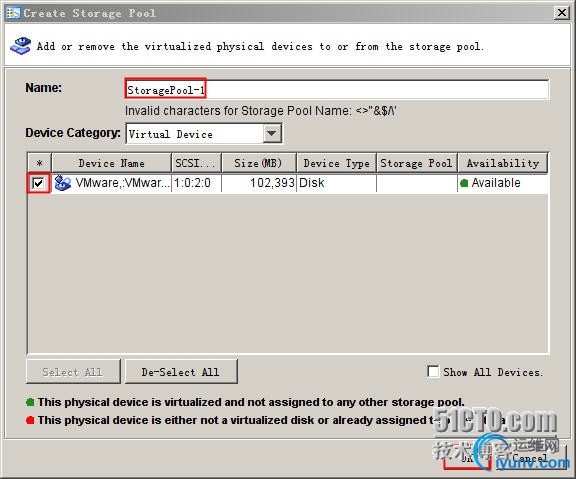

　　将新虚拟化的100GB磁盘添加到StoragePool-1存储池中。

　　存储的池的空间大小为100GB。

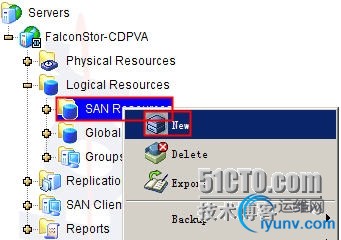

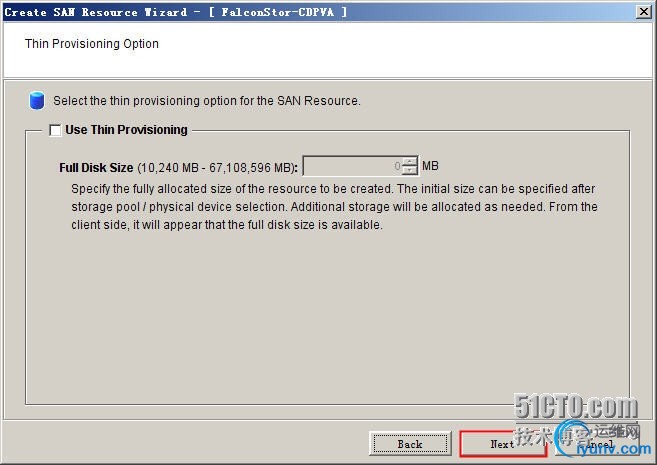

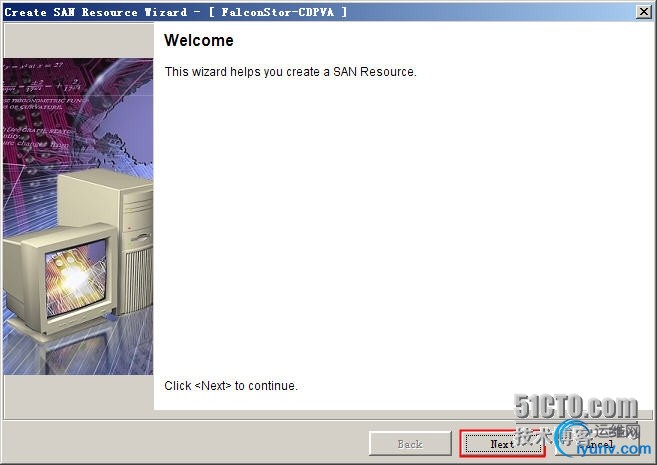

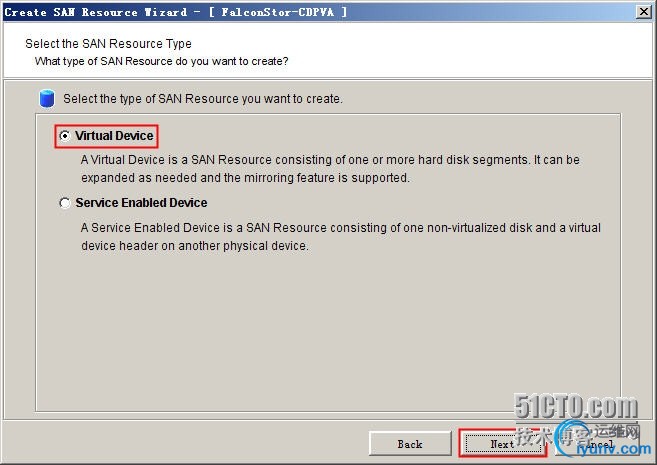

2.1.5.  创建三个SAN资源

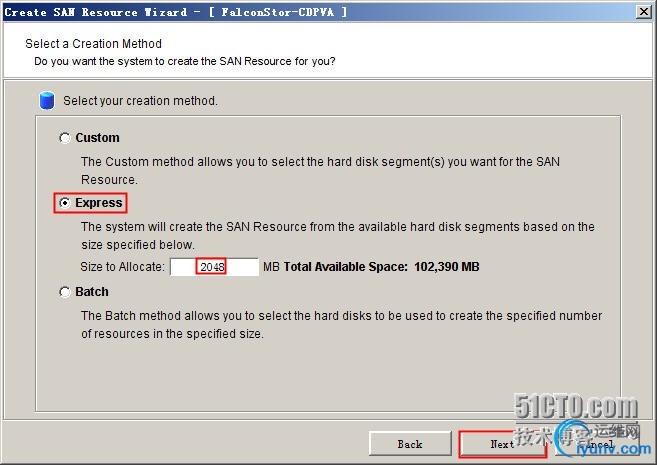

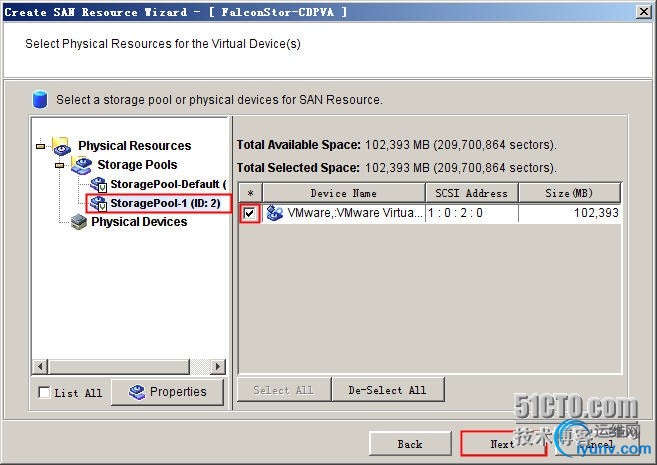

　　从资源池中创建三个LUN资源，规划如下所示：
　　Name
　　Allocation Type
　　Sectors
　　Total>
　　用途
　　SANDisk-quorum
　　Virtual  Device
　　4,194,304
　　2,048
　　仲裁
　　SANDisk-MSDTC
　　Virtual  Device
　　6,291,456
　　3,072
　　MSDTC
　　SANDisk-DATA
　　Virtual  Device
　　41,943,040
　　20,480
　　数据存储
　　Total: 3
　　25,600

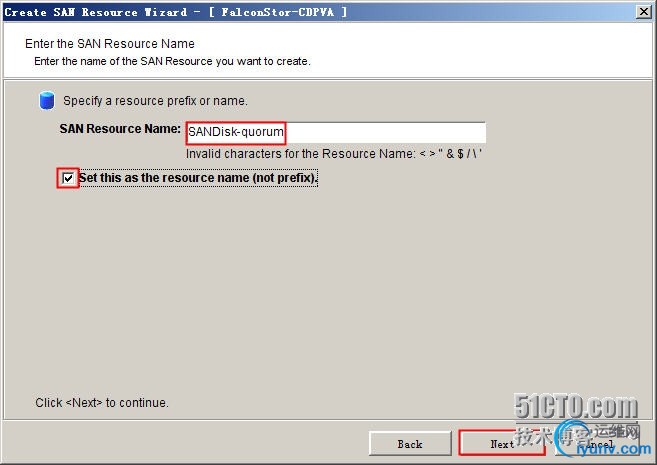

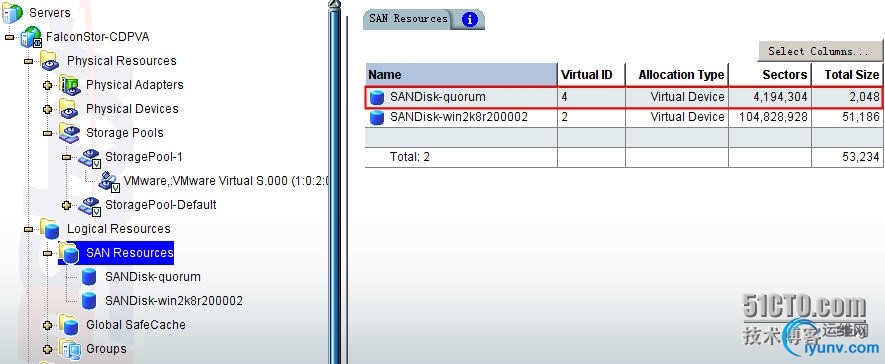

　　设置有意义的SAN Resource Name，以方便后续管理。

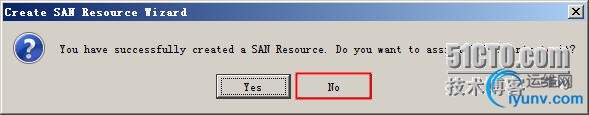

　　先不进行SAN资源的分配操作。

　　重复以上操作，再创建SANDisk-MSDTC、SANDisk-DATA两个SAN资源。

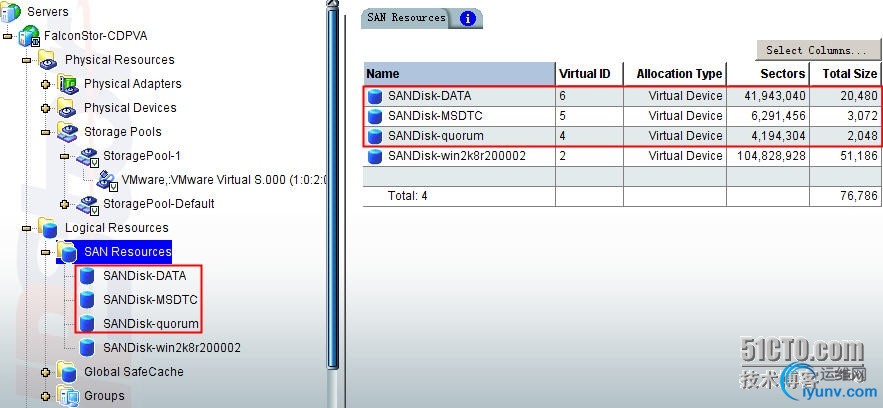

　　如下所示，最终创建三个SAN资源。

　　提示：在实验时，为了节省资源，可以将CDP虚拟机关闭。
2.2.  构建活动目录基础架构
　　为了节省资源，采用一台256M内存的Windows2003的虚拟机来安装域控制器组件。
　　域名： freshman.local
　　主机名:   freshmandc1.freshman.local
　　IP地址：172.16.1.26
　　角色：域控制器、DNS服务器
2.2.1.  操作系统安装
　　安装过程略
　　安装完毕后，检查系统时钟
2.2.2.  修改IP地址、主机名

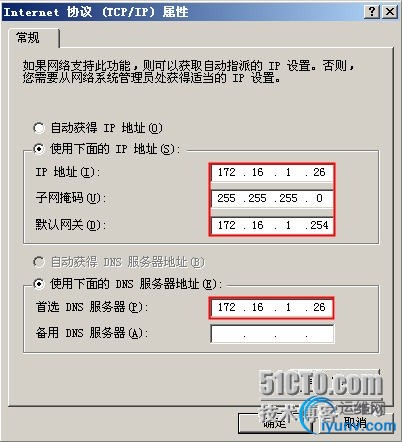

　　修改IP地址

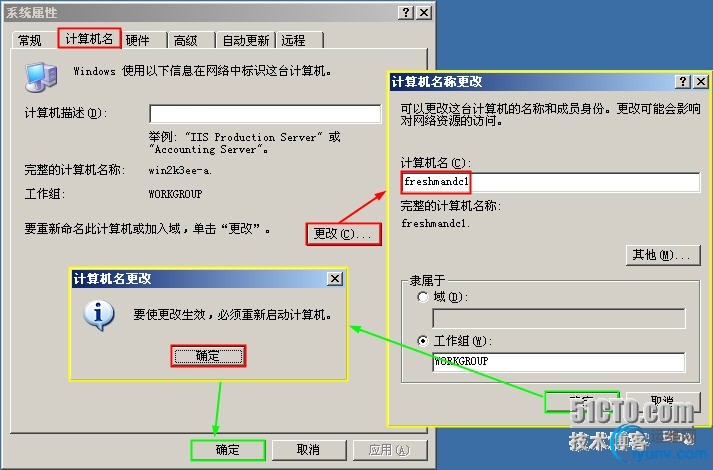

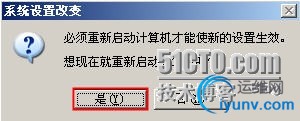

　　修改主机名

　　运行cmd命令，进入命令提示符界面，查看修改
　　C:\Documentsand Settings\Administrator>ipconfig /all
　　Windows IP Configuration
　　Host Name. . . . . . . . . . . . : freshmandc1
　　PrimaryDns Suffix  . . . . . . . :
　　Node Type. . . . . . . . . . . . : Unknown
　　IP RoutingEnabled. . . . . . . . : No
　　WINS ProxyEnabled. . . . . . . . : No
　　Ethernet adapter 本地连接:
　　Connection-specific DNS Suffix  .:
　　Description . . . . . . . . . . . : Intel(R) PRO/1000 MT NetworkConnection
　　PhysicalAddress. . . . . . . . . : 00-0C-29-6E-0E-C0
　　DHCPEnabled. . . . . . . . . . . : No
　　IPAddress. . . . . . . . . . . . : 172.16.1.26
　　SubnetMask . . . . . . . . . . . : 255.255.255.0
　　DefaultGateway . . . . . . . . . : 172.16.1.254
　　DNSServers . . . . . . . . . . . : 172.16.1.26
2.2.3.  安装操作系统补丁
　　登录微软网站或补丁服务器下载、安装补丁。过程略
2.2.4.  DCPROMO
　　创建域控和安装DNS

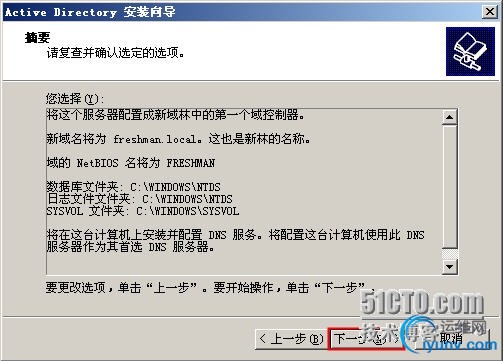

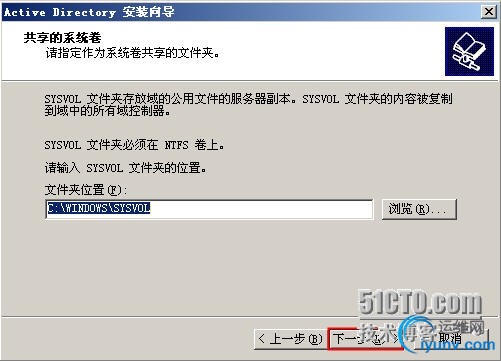

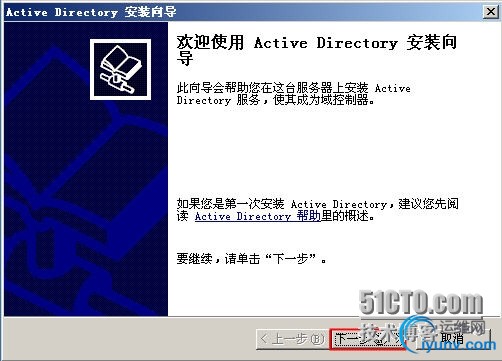

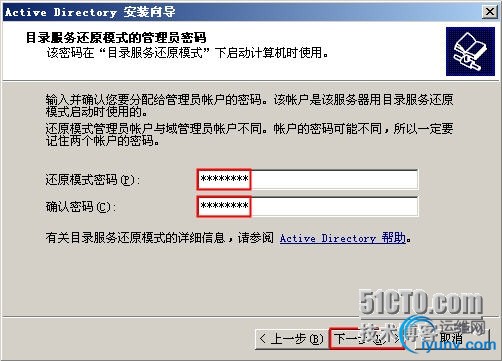

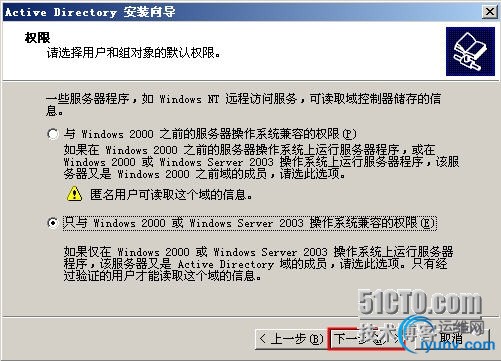

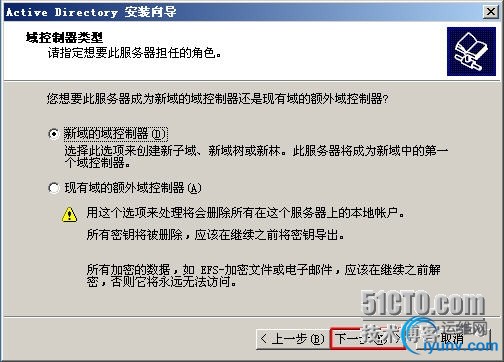

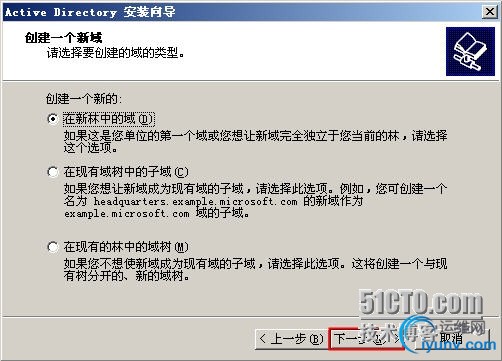

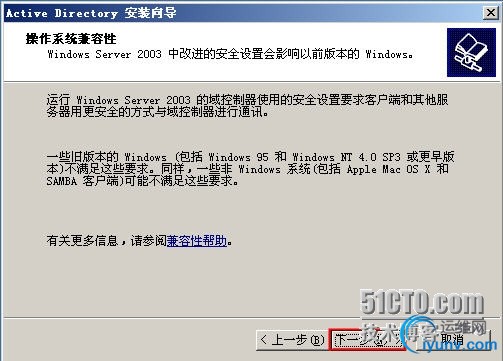

　　运行dcpromo命令，进入安装界面
　　建议在运行命令之前，先将安装光盘连接上，会避免很多不必要的操作

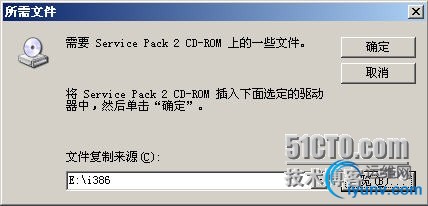

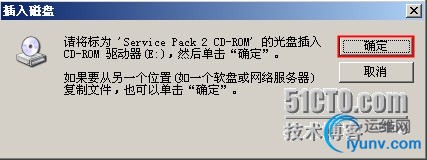

　　由于没有挂载安装光盘会出现下面提示

　　点击“确定”按钮，进入下一个界面，点击“确定”也无法进行下去

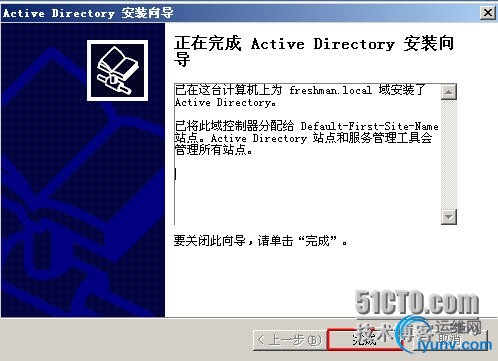

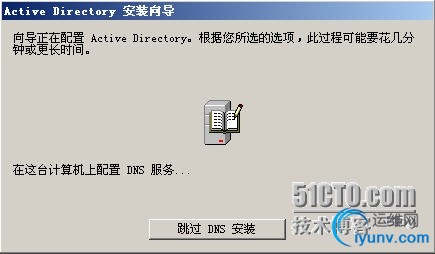

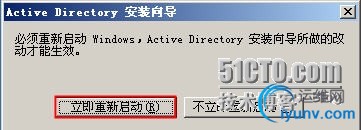

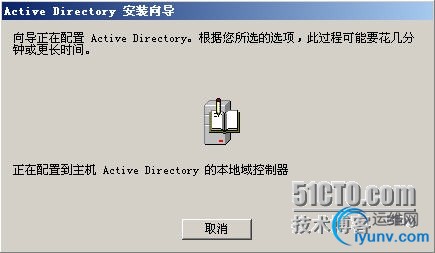

　　将安装光盘连接上之后，会自动进行安装，不要点“跳过DNS安装”按钮

2.2.5.  创建ClusterAdmin、SQLadmin账户
　　以域管理员身份登录，运行cmd命令，创建两个域账户，在后续操作中，指定这些账户来启动群集及数据库服务。
　　C:\Documentsand Settings\Administrator>net user clusteradmin P@ssw0rd /add
　　命令成功完成。
　　C:\Documentsand Settings\Administrator>net user sqladmin P@ssw0rd /add
　　命令成功完成。

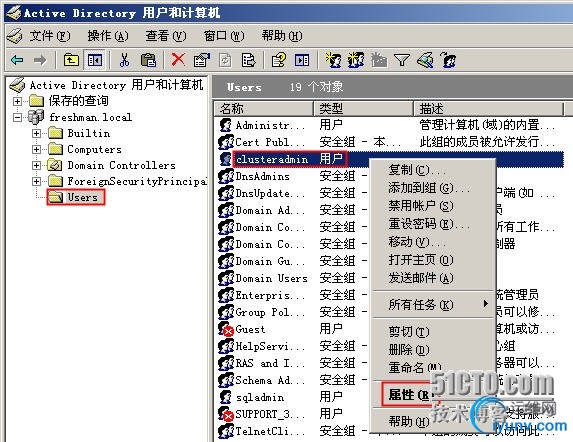

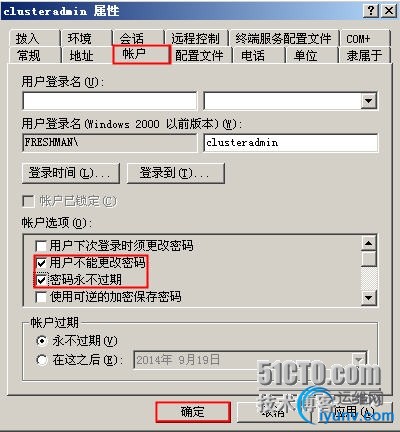

　　运行dsa.msc命令，进入“用户和计算机”管理窗口，在用户属性的“账户”选项卡中，选中“密码为永不过期”及“用户不能修改密码”两个检查框。

　　同样的操作，选择sqladmin账户的检查框
2.2.6.  备份系统状态
　　运行ntbackup.exe命令，进入备份系统状态，域控制器的系统状态包括活动目录数据库等信息。

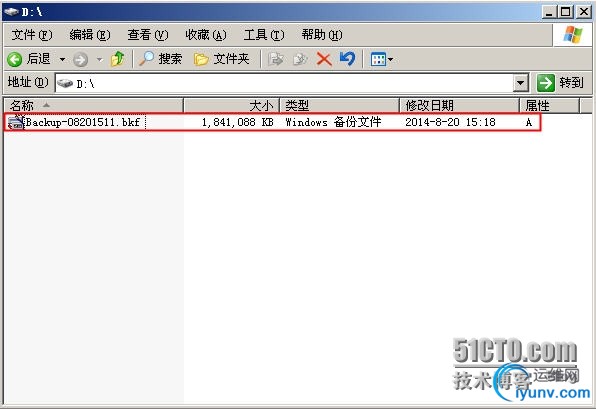

　　具体操作过程略，结果见下图
