Redis集群解决方案比较

yui

　　调研比较了三个Redis集群的解决方案：
系统贡献者是否官方Redis实现编程语言TwemproxyTwitter是CRedis ClusterRedis官方是CCodis豌豆荚否Go+C　　1.基本架构
　　1.1 Twemproxy

• 　　增加Proxy层，由Proxy实现一致性哈希算法（支持：KETAMA/取模/随机）


　　数据分片算法：

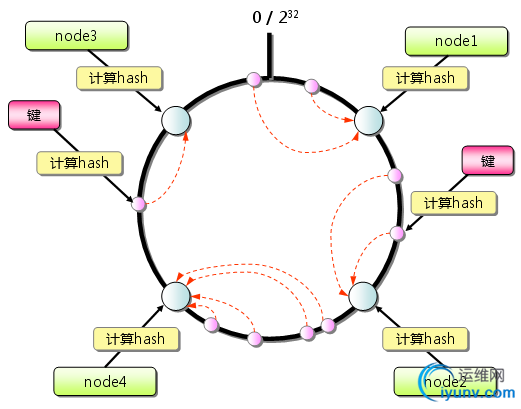

　　采用一致性哈希算法，以KETAMA为例：

　　1.2 Redis Cluster

• 　　无中心自组织的结构

• 　　各节点维护Key->Server的映射关系

• 　　Client可以向任意节点发起请求，节点不会转发请求，只是重定向Client

• 　　如果在Client第一次请求和重定向请求之间，Cluster拓扑发生改变，则第二次重定向请求将被再次重定向，直到找到正确的Server为止


　　数据分片算法：
　　Key空间被划分为16384个区间,每个Master节点负责一部分区间。
　　1.3 Codis

• 　　客户端可以连接到任意的codis-proxy,就和连接原生的Redis Server

• 　　由Zookeeper维护数据路由表和 codis-proxy 节点的元信息


　　数据分片算法：

•
  　　Key空间被划分为1024个区间, 对于每个key来说, 通过以下公式确定所属的 Slot>

•
  　　每一个 slot 都会有一个特定的 server group>


　　2.水平扩容
　　Twemproxy:

• 　　不支持运行时水平扩容，需要重启。

• 　　根据一致性哈希算法进行数据重新分片。


　　Redis Cluster:

• 　　支持通过运行时增加Master节点来水平扩容，提升存储容量，尽力降低命中率波动

• 　　存在节点A，需要迁出其中的部分Key区间。新增节点B，接收由节点A迁出的Key区间。

• 　　相应Key区间的请求首先还是会发送给A节点：如果请求为新建Key则直接重定向到B节点；如果请求不是新建Key且A节点存储有对应的Key则直接作出响应，否则重定向到B节点

• 　　同时Cluster会调用实用工具redis-trib向A节点发送MIGRATE命令，把迁移区间内的所有Key原子的迁移到B节点：同时锁住A、B节点=》在A节点删除Key=》在B节点新建Key=》解锁

• 　　运行时动态迁移大尺寸键值可能造成响应时延


　　Codis:

• 　　支持运行时水平扩容

• 　　底层基于Codis Server特殊实现原子的数据迁移指令


　　3.主从备份
　　3.1 主从备份是否必须
　　Twemproxy:

• 　　没有数据复制不影响可用节点顶替故障节点

• 　　故障发生时，没有数据复制的故障节点的Key会全部丢失


　　Redis Cluster:
　　没有主从备份的节点一旦故障，将导致整个集群失败：无法写入/读取任何Key；无法进行数据重新分片。
　　Codis:

• 　　若出现故障，需要手动配置节点，进行故障转移。

• 　　如果没有进行故障转移，只故障节点负责的slots 会失败


　　3.2 主从备份方案
　　Twemproxy本身不支持出从备份，和Redis Cluster一样，需要引入Redis本身的主备复制功能。

• 　　可以设置1主1备或者1主多备

• 　　当Slave节点接入Cluster时，就会向配置的Master节点发送SYNC命令。断开重连时，也会再次发送SYNC命令

• 　　此后Master将启动后台存盘进程，同时收集所有接收到的用于修改数据集的命令，在后台进程执行完毕后，Master将传送整个数据库文件到Slave，以完成一次完全同步。而Slave服务器在接收到数据库文件数据之后将其存盘并加载到内存中。此后，Master继续将所有已经收集到的修改命令，和新的修改命令依次传送给Slaves，Slave将在本次执行这些数据修改命令，从而达到最终的数据同步。

• 　　Redis的数据复制是异步的，无论在Master端还是Slave端都不会阻塞。

• 　　Slave会周期性确认收到的备份数据


　　Twemproxy引入主备复制后的架构更新为：

　　开启主备复制后的Redis Cluster的架构更新为下图，Client可以向任意节点发起请求，无论是Master节点还是Slave节点。

　　4.故障检测与转移
　　4.1 Twemproxy
　　4.1.1 故障检测
　　Twemproxy本身通过三个配置项实现：
　　Txt代码

• 　　auto_eject_hosts: true

• 　　timeout: 400

• 　　server_failure_limit: 3


　　如果Server Pool开启了auto_eject_hosts，则当连续server_failure_limit次访问某Server，都超时timeout无响应，则标记该节点为故障。
　　4.1.2 故障转移
　　故障节点将从Hash环上直接取下，之前保存在该Server上的Key将丢失。
　　4.1.3 故障转移耗时评估
　　假设配置：timeout=400ms, server_failure_limit=2， 则故障转移需要耗时800ms。
　　4.2 Twemproxy借助其他工具
　　使用Twemproxy时可以引入Redis Sentinel来进行故障检测。引入Redis Sentinel后Twemproxy的架构更新为：

• 　　每个Sentinel节点可以监控一个或多个Master节点，及其所有Slave节点


　　4.2.1 启动Redis Sentinel

• 　　redis-sentinel /path/to/sentinel.conf，其中的配置文件是必须的，配置文件将会被用来存储运行时状态信息。在配置文件中只需要指明要监视的Master节点列表。

• 　　无须为运行的每个 Sentinel 分别设监听同一Master的其他 Sentinel 的地址， 因为 Sentinel 可以通过发布与订阅功能来自动发现正在监视相同主服务器的其他 Sentinel

• 　　不必手动列出主服务器属下的所有从服务器， 因为 Sentinel 可以通过询问主服务器来获得所有从服务器的信息。


　　4.2.2 故障检测

• 　　每个 Sentinel 以每秒钟一次的频率向它所知的主服务器、从服务器以及其他 Sentinel 实例发送一个 PING 命令。

• 　　如果一个实例（instance）距离最后一次有效回复 PING 命令的时间超过 down-after-milliseconds 选项所指定的值， 那么这个实例会被 Sentinel 标记为主观下线。

• 　　如果一个Master被标记为主观下线， 那么正在监视这个Master的所有 Sentinel 要以每秒一次的频率确认主服务器的确进入了主观下线状态。

• 　　如果一个主服务器被标记为主观下线， 并且有足够数量的 Sentinel （至少要达到配置文件指定的数量）在指定的时间范围内同意这一判断， 那么这个主服务器被标记为客观下线。

• 　　当没有足够数量的 Sentinel 同意主服务器已经下线， 主服务器的客观下线状态就会被移除。 当主服务器重新向 Sentinel 的 PING 命令返回有效回复时， 主服务器的主观下线状态就会被移除。


　　4.2.3 故障转移
　　Redis Sentinel进行故障转移的过程：

• 　　某Sentinel节点发现主服务器已经进入客观下线状态。

• 　　该Sentinel发起选举，试图当选故障转移主持节点

• 　　如果当选失败， 那么在设定的故障迁移超时时间的两倍之后， 重新尝试当选。 如果当选成功， 那么执行以下步骤。

• 　　选出一个Slave节点，并将它升级为Master节点

• 　　向被选中的从服务器发送 SLAVEOF NO ONE 命令，让它转变为Master节点

• 　　通过发布与订阅功能， 将更新后的配置传播给所有其他 Sentinel ， 其他 Sentinel 对它们自己的配置进行更新。

• 　　向已下线主服务器的Slave节点发送 SLAVEOF 命令， 让它们去复制新的Master节点


　　Redis Sentinel选择新的Master节点进行故障转移之后，Twemproxy无法找到新的Master节点，此时需要引入第四方工具redis-twemproxy-agent（node.js），更新Twemproxy配置，并重启。

　　4.2.4 故障转移耗时评估

• 　　每个 Sentinel 以每秒钟发送一次PING，配置down-after-milliseconds=2s，则主观下线耗时3s

• 　　由主观下线升：数量的 Sentinel （至少要达到配置文件指定的数量）在指定的时间范围内同意这一判断1s

• 　　Sentinel当选故障转移主持节点：1s

• 　　选出一个Slave节点，并将它升级为Master节点,向被选中的从服务器发送 SLAVEOF NO ONE 命令，让它转变为Master节点:0.5s

• 　　通过发布与订阅功能， 将更新后的配置传播给所有其他 Sentinel ， 其他 Sentinel 对它们自己的配置进行更新:1s

• 　　总计耗时：6.5s


　　4.3 Redis Cluster
　　4.3.1 故障检测
　　节点状态的维护：

• 　　节点的拓扑结构是一张完全图：对于N个节点的Cluster，每个节点都持有N-1个输入TCP连接和N-1个输出TCP连接。

• 　　节点信息的维护：每秒随机选择节点发送PING包（无论Cluster规模，PING包规模是常量）；每个节点保证在NODE_TIMEOUT/2 时间内，对于每个节点都至少发送一个PING包或者收到一个PONG包.


　　在节点间相互交换的PING/PONG包中有两个字段用来发现故障节点：PFAIL（Possible Fail）和FAIL。
　　PFAIL状态：

• 　　当一个节点发现某一节点在长达NODE_TIMEOUT的时间内都无法访问时，将其标记为PFAIL状态。

• 　　任意节点都可以将其他节点标记为PFAIL状态，无论它是Master节点还是Slave节点。


　　FAIL状态：
　　当一个节点发现另一节点被自己标记为PFAIL状态，并且在(NODE_TIMEOUT * FAIL_REPORT_VALIDITY_MULT)的时间范围内，与其他节点交换的PING/PONG包中，大部分Master节点都把该节点标记为PFAIL或者FAIL状态，则把该节点标记为FAIL状态，并且进行广播。
　　4.3.2 故障转移
　　4.3.2.1 Slave选举的时机
　　当某一Slave节点发现它的Master节点处于FAIL状态时，可以发起一次Slave选举，试图将自己晋升为Master。一个Master节点的所有Slave节点都可以发起选举，但最终只有一个Slave节点会赢得选举。Slave发起选举的条件：

• 　　Slave的Master处于FAIL状态

• 　　该MASTER节点存储的Key数量>0

• 　　Slave与Master节点失去连接的时间小于阀值，以保证参与选举的Slave节点的数据的新鲜度


　　4.3.2.2 Cluster逻辑时钟
　　Config epoch：
　　每个Master节点启动时都会为自己创建并维护configEpoch字段，设置初始值为0。Master会在自己的PING/PONG包中广播自己的configEpoch字段。Redis Cluster尽力保持各个Master节点的configEpoch字段取值都不同。算法：

• 　　每当一个Master节点发现有别的Master节点的configEpoch字段与自己相同时

•
  　　并且自己的Node>

• 　　则把自己的currentEpoch+1


　　Slave的PING/PONG包中也包含configEpoch字段，Slave的configEpoch字段取值是它的Master的configEpoch字段取值，由最后一次与Master交换PING/PONG包时取得。
　　Cluster epoch：
　　每一个节点启动的时候都会创建currentEpoch字段，无论是Master节点还是Slave节点，并设置初始值为0。每当一个节点收到来自其他节点的PING/PONG包时，若其他节点的currentEpoch字段大于当前节点的currentEpoch字段，则当前节点把自己的currentEpoch字段设置为该新观察到的currentEpoch值。
　　4.3.2.3 Slave选举的过程

• 　　Slave节点递增自己的currentEpoch字段

• 　　发送FAILOVER_AUTH_REQUEST数据包给每一个MASTER节点

• 　　若MASTER节点投票晋升该SLAVE节点，则回复FAILOVER_AUTH_ACK。某个MASTER节点投过票之后，在NODE_TIMEOUT * 2时间内不能再给同一MASTER的SLAVE选举投票。

• 　　若Slave在MAX((2*NODE_TIMEOUT),2)的时间内获得大多数MASTER节点的投票，则赢得选举

• 　　其间，所有currentEpoch小于选举发起时取值的MASTER投票都会被丢弃

• 　　若没有任何Slave赢得选举，选举可以在MAX(NODE_TIMEOUT * 4,4)的时间后重新举行


　　4.3.2.4 Master节点投票逻辑

• 　　请求选举的Slave的Master必须处于FAIL状态

• 　　Master节点维护lastVoteEpoch字段，每当MASTER给某个选举请求投票时，更新lastVoteEpoch字段为请求的currentEpoch值

• 　　currentEpoch
