[经验分享] nginx+tomcat实现动静页面分离

[复制链接]

尚未签到

发表于 2018-11-14 07:55:50 | 显示全部楼层 |阅读模式
  实现nginx和tomcat动静页面分离

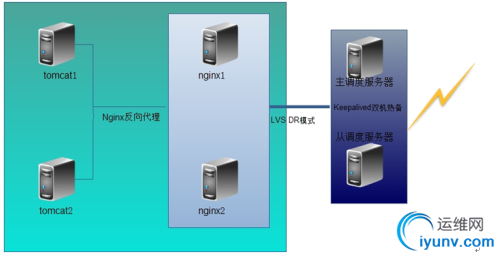

实验拓扑:
  公司内部需要搭建web集群,并且网站有静态页面和.jsp(java语言开发)的页面,现要求分别搭建处理这两种页面的不同服务到web群集中,并且实现调度器的备份,保证调度器的稳定;

实验环境:
  服务器名称
  IP地址
  所需软件
  Tomcat1
  192.168.100.154
  jdk-7u65-linux-x64.gz
  apache-tomcat-7.0.54.tar.gz
  Tomcat2
  192.168.100.155
  jdk-7u65-linux-x64.gz
  apache-tomcat-7.0.54.tar.gz
  Nginx1
  192.168.100.156
  nginx-1.6.0.tar.gz
  Nginx2
  192.168.100.157
  nginx-1.6.0.tar.gz
  主调度器
  192.168.100.158
  keepalived-1.2.13.tar.gz
  从调度器
  192.168.100.159
  keepalived-1.2.13.tar.gz
  调度器集群IP地址(vip地址)
  192.168.100.95
实验思路:
  在此项目中,首先一个大的框架为lvs DR模式+keealived双机热备,搭建了web集群,从而保证了调度器的稳定以及网站的负载,那么若在集群中实现动态页面的分离,则需要使用不同的服务器在集群中,使用两台nginx做web集群的前端,负责静态页面的处理和动态页面的代理,两台tomcat做web集群的后端,负责动态页面的处理。
实验重点:
  1.前端lvs的节点只有两台nginx服务器,不包括tomcat服务器,nginx负责将动态页面的请求代理到两台tomcat服务器上,实现动态页面的负载;
  2.在nginx服务器中,需要指定不同页面的请求到不同的服务器(静态到本身、动态到定义的负载均衡服务器列表中,也就是tomcat服务器);
实验步骤:
  1.分别在后端tomcat主机:192.168.100.154-155
  [root@localhost ~]# vi install_tomcat.sh
  #!/bin/bash
  ##by linuxfan 2015.1.9
  #################下载并解压#####################
  wgetftp://ftp.linuxfan.cn/tools/jdk-7u65-linux-x64.gz -P /usr/src/
  wgetftp://ftp.linuxfan.cn/tools/apache-tomcat-7.0.54.tar.gz -P /usr/src/
  tar zxvf /usr/src/jdk-7u65-linux-x64.gz -C/usr/src/
  tar zxvf/usr/src/apache-tomcat-7.0.54.tar.gz -C /usr/src/
  ###############config java env###########
  yum -y remove java
  mv /usr/src/jdk1.7.0_65/ /usr/local/java
  cat /etc/profile    ##设置JAVA的环境变量
  export JAVA_HOME=/usr/local/java
  export PATH=\$PATH:\$JAVA_HOME/bin
  END
  source /etc/profile
  java -version
  ####################config tomcat7############
  mv /usr/src/apache-tomcat-7.0.54/usr/local/tomcat7
  reboot
  :wq
  等待重启后,启动服务:
  [root@localhost ~]#/usr/local/tomcat7/bin/startup.sh &&netstat -utpln |grep 8080
  编辑jsp网页内容;在此两台tomcat的内容不一致,以便测试
  mkdir -pv /web/webapp/
  vi /usr/local/tomcat7/conf/server.xml


    编写测试页面:
  [root@localhost ~]# cat /web/webapp/index.jsp



  JSP TEST PAGE1





  重启tomcat
  [root@localhost ~]#/usr/local/tomcat7/bin/shutdown.sh
  [root@localhost ~]#/usr/local/tomcat7/bin/startup.sh
  2.安装前端nginx:192.168.100.156-157
  cd /etc/sysconfig/network-scripts/                   ##因为调度器部署了lvs+keepalived,所以在lvs的节点中需要调整网卡
  cp ifcfg-lo ifcfg-lo:0
  vi ifcfg-lo:0
  DEVICE=lo:0
  IPADDR=192.168.100.95
  NETMASK=255.255.255.255
  ONBOOT=yes
  :wq
  /etc/init.d/network restart
  echo "route add -host 192.168.100.95dev lo:0" >>/etc/rc.local
  route add -host 192.168.100.95 dev lo:0              ##添加vip地址本地访问路由
  ip addr show dev lo
  vi /etc/sysctl.conf                    ##调整响应参数
  net.ipv4.conf.all.arp_ignore = 1
  net.ipv4.conf.all.arp_announce = 2
  net.ipv4.conf.default.arp_ignore = 1
  net.ipv4.conf.default.arp_announce = 2
  net.ipv4.conf.lo.arp_ignore = 1
  net.ipv4.conf.lo.arp_announce = 2
  sysctl -p
  yum -y install pcre-devel zlib-developenssl-devel
  wgetftp.linuxfan.cn:/tools/nginx-1.6.0.tar.gz
  tar zxvf nginx-1.6.0.tar.gz -C /usr/src/
  cd /usr/src/nginx-1.6.0/
  useradd -s /bin/false  nginx
  ./configure --prefix=/usr/local/nginx--user=nginx --group=nginx --with-file-aio --with-http_stub_status_module \
  --with-http_gzip_static_module--with-http_flv_module --with-http_ssl_module &&make &&make install
  cd /usr/local/nginx/conf
  vim nginx.conf                             ##重点,在nginx中做反向代理,指向后端的tomcat服务器
  upstream tomcat_server {   ##在http{}中           ##首先指定负载均衡服务器列表,后端tomcat
  server192.168.100.154:8080 weight=1;
  server192.168.100.155:8080 weight=1;
  }
  location / {           ##在server{中                                          ##配置文件中默认存在,不删除
  root   html;
  index  index.html index.htm;
  }
  location ~\.(gif|jpg|jpeg|png|bmp|swf)$ {  ##指定若是.gif等静态网页默认找本机
  root    html;
  }
  location ~\.(asp|aspx|php|jsp|do)$ {                     ##指定若是.asp等动态网页找上边定义的负载均衡服务器列表
  proxy_pass      http://tomcat_server;
  }
  :wq
  /usr/local/nginx/sbin/nginx -c/usr/local/nginx/conf/nginx.conf              启动服务
  netstat -utpln |grep 80
  部署nginx静态页面,两台服务器的页面需要不一致,以便测试;
  vi /usr/local/nginx/html/index.html
  192.168.100.156
  :wq
  [root@www ~]# vi /etc/init.d/nginx                  ##编辑nginx的控制文件
  #!/bin/bash
  # chkconfig: - 99 20
  # description: Nginx Server Control Script
  NP="/usr/local/nginx/sbin/nginx"
  NPF="/usr/local/nginx/logs/nginx.pid"
  case "$1" in
  start)
  $NP;
  if [ $? -eq 0 ]
  then
  echo "nginx is starting!! "
  fi
  ;;
  stop)
  kill -s QUIT $(cat $NPF)
  if [ $? -eq 0 ]
  then
  echo "nginx is stopping!! "
  fi
  ;;
  restart)
  $0 stop
  $0 start
  ;;
  reload)
  kill -s HUP $(cat $NPF)
  if [ $? -eq 0 ]
  then

  echo "nginx config file is>  fi
  ;;
  *)
  echo "Usage: $0 {start|stop|restart|reload}"
  exit 1
  esac
  exit 0
  [root@www ~]# chmod +x /etc/init.d/nginx
  [root@www ~]# chkconfig --add nginx
  [root@www ~]# /etc/init.d/nginx stop
  nginx is stopping!!
  [root@www ~]# /etc/init.d/nginx start
  nginx is starting!!

  [root@www ~]# /etc/init.d/nginx>
  nginx config file is>  3.前端lvs两台调度服务器:192.168.100.158-159
  yum -y install kernel-devel openssl-devel popt-develipvsadm
  lftp ftp.linuxfan.cn
  cd tools/
  get keepalived-1.2.13.tar.gz
  bye
  tar zxvf keepalived-1.2.13.tar.gz -C/usr/src/
  cd /usr/src/keepalived-1.2.13/
  ./configure --prefix=/--with-kernel-dir=/usr/src/kernels/2.6.32-431.el6.x86_64/
  make &&make install
  cd
  [root@localhost ~]# ls /etc/keepalived/
  keepalived.conf  samples
  chkconfig --add keepalived
  chkconfig keepalived on
  1)、配置主HA调度服务器:192.168.100.158
  cd /etc/keepalived/
  mv keepalived.conf keepalived.conf.bak
  vi /etc/keepalived/keepalived.conf                    ##编辑keepalived配置文件
  global_defs {
  router_id HA_TEST_R1    ##本服务器的名称
  }
  vrrp_instance VI_1 {                  ##定义VRRP热备实例
  state MASTER          ##MASTER表示主服务器
  interface eth0           ##承载VIP地址的物理接口
  virtual_router_id 1           ##虚拟路由器的ID号
  priority 100                ##优先级,数值越大优先级越高
  advert_int 1              ##通告间隔秒数(心跳频率)
  authentication {                 ##认证信息
  auth_type PASS                  ##认证类型
  auth_pass 123456   ##密码字串
  }
  virtual_ipaddress {
  192.168.100.95            ##指定漂移地址(VIP)
  }
  virtual_server 192.168.100.95 80 {                            ##指定vip地址
  delay_loop 15
  lb_algo rr
  lb_kind DR
  protocol TCP
  real_server 192.168.100.156 80 {                     ##指定web集群节点1,在此为nginx1
  weight 1
  TCP_CHECK {
  connect_port 80
  connect_timeout 3
  nb_get_retry 3
  delay_before_retry 4
  }
  }
  real_server 192.168.100.157 80 {                     ##指定web集群节点2,在此为nginx2
  weight 1
  TCP_CHECK {
  connect_port 80
  connect_timeout 3
  nb_get_retry 3
  delay_before_retry 4
  }
  }
  }
  :wq
  modprobe ip_vs                          ##启动ip_vs模块
  lsmod |grep ip_vs
  echo "modprobe ip_vs">>/etc/rc.local
  /etc/init.d/keepalived restart
  chkconfig ipvsadm off                ##因为有了keepalived,所以设置ipvsadm模块开机不启动
  ip addr show dev eth0
  2)、配置HA从调度服务器:192.168.100.159
  cd /etc/keepalived/
  mv keepalived.conf keepalived.conf.bak
  vi /etc/keepalived/keepalived.conf
  global_defs {
  router_id HA_TEST_R2    ##本服务器的名称
  }
  vrrp_instance VI_1 {                  ##定义VRRP热备实例
  state BACKUP           ##BACKUP表示主服务器
  interface eth0           ##承载VIP地址的物理接口
  virtual_router_id 1           ##虚拟路由器的ID号
  priority 99                  ##优先级,数值越大优先级越高
  advert_int 1              ##通告间隔秒数(心跳频率)
  authentication {                 ##认证信息
  auth_type PASS                  ##认证类型
  auth_pass 123456   ##密码字串
  }
  virtual_ipaddress {
  192.168.100.95            ##指定漂移地址(VIP)
  }
  virtual_server 192.168.100.95 80 {
  delay_loop 15
  lb_algo rr
  lb_kind DR
  protocol TCP
  real_server 192.168.100.156 80 {
  weight 1
  TCP_CHECK {
  connect_port 80
  connect_timeout 3
  nb_get_retry 3
  delay_before_retry 4
  }
  }
  real_server 192.168.100.157 80 {
  weight 1
  TCP_CHECK {
  connect_port 80
  connect_timeout 3
  nb_get_retry 3
  delay_before_retry 4
  }
  }
  }
  :wq
  modprobe ip_vs
  lsmod |grep ip_vs
  echo "modprobe ip_vs">>/etc/rc.local
  /etc/init.d/keepalived restart
  chkconfig ipvsadm off
  ip addr show dev eth0

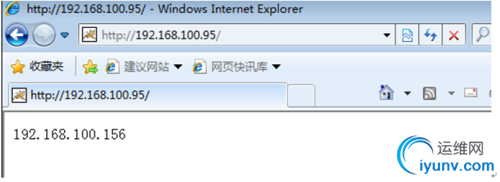

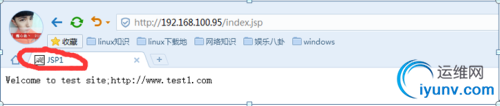

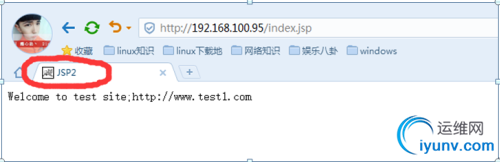

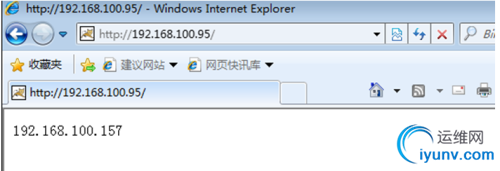

  4.客户端测试:




实验拓展:
  http://blog.csdn.net/alli0968/article/details/47950481   nginx+tomcat实现动静页面分离
