Rancher2.0中使用外置NFS存储部署Nginx实验

lb20309

　　目录：
　　1、环境准备工作
　　1.1 准备好Rancher2.0集群环境
　　1.2 准备好外部NFS服务器
　　2、Rancher2.0中使用NFS存储的方法
　　2.1 在集群中创建持久卷（PV）
　　2.2 在项目/命名空间中创建数据卷（PVC）
　　2.3 部署工作负载（Nginx）时使用PVC
　　3、验证
　　3.1 在NFS目录中创建网页文件
　　3.2 访问网页
　　
　　简述：
　　Rancher2.0是一款非常棒的、开源免费的、易学易用的、企业级K8S容器云管理平台。有别于之前的Rancher1.6版，Rancher2.0是完全基于K8S开发的，它的图形化界面使得普通用户使用和管理K8S变得非常方便。
　　由于刚刚发布不久，官方文档还不是很全面，为此RancherLab中国区安排了一线开发的工程师，做了十期使用培训，介绍了基本概念和实战演示，整个培训完全免费！视频可以在线回放。培训视频回放链接：
　　https://blog.csdn.net/csdn_duomaomao/article/details/80411198
　　https://blog.csdn.net/csdn_duomaomao/article/details/79534312
　　Rancher2.0通过图形化的界面，把K8S中PV、PVC的抽象化概念，直观地表现出来。原本需要开发人员敲键盘、写代码才能完成的各种K8S的yaml文件，还需要技术人员懂得如何部署使用这些资源。现在普通技术人员，稍加培训就可以胜任工作，非常直观易用。
　　关于Rancher 2.0如何使用NFS存储，因为太简单，本来不想写，但新手上路，还是会遇到很多问题，因此还是整理了一篇吧。
　　
　　1、环境准备工作
　　1.1 准备好Rancher2.0集群环境
　　机器名      IP地址      主机角色
　　Rancher2  192.168.3.220  Rancher Server
　　Node221  192.168.3.221  etcd、control、worker
　　Node222  192.168.3.222  etcd、control、worker
　　Node223  192.168.3.223  etcd、control、worker
　　NFS7     192.168.3.167   NFS Server
　　使用自定义方式安装集群过程略，请参考：
　　《使用Rancher 2.0创建K8S集群》视频网址：http://e.vhall.com/431874021
　　《使用Rancher 2.0管理Kubernetes集群》
　　视频网址：http://www.itdks.com/liveevent/detail/10889
　　《Kubernetes部署与使用入门》视频网址：http://www.itdks.com/liveevent/detail/10609

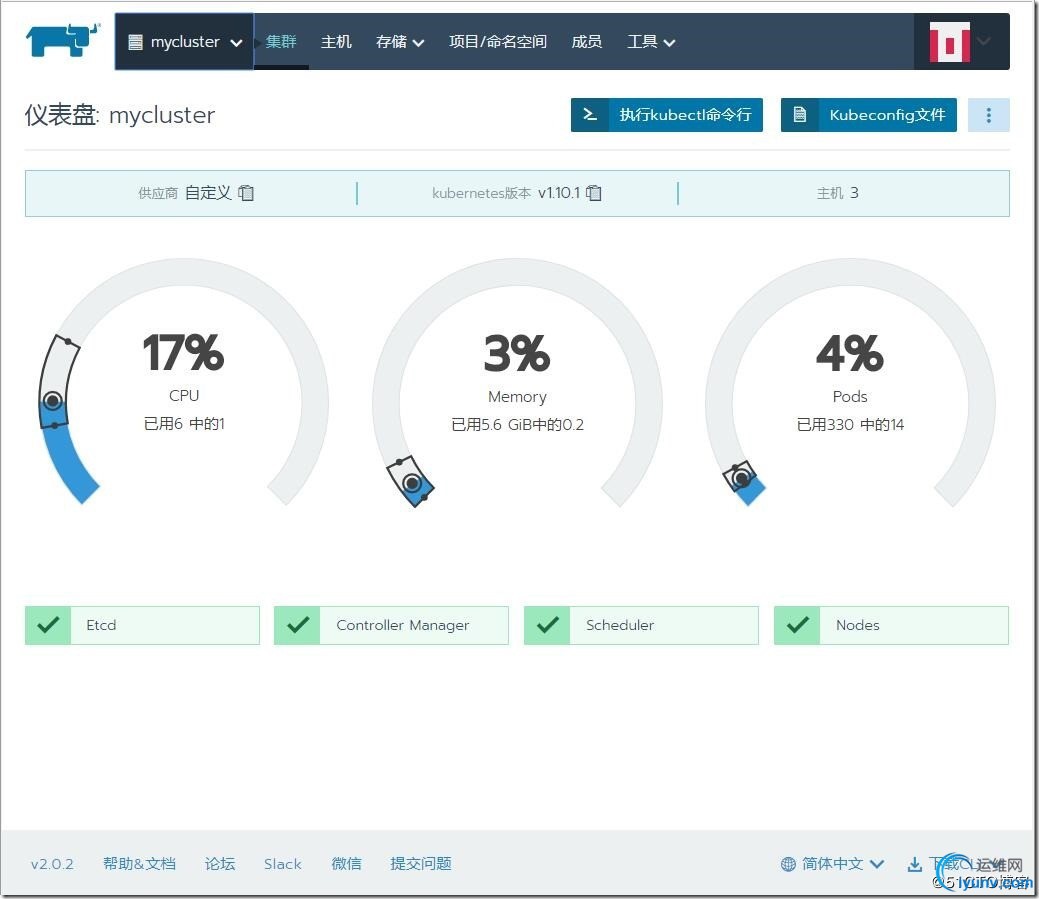

　　图01-Rancher2.0集群安装完毕后的状态-集群

　　图02-Rancher2.0集群安装完毕后的状态-节点

　　1.2 准备好外部NFS服务器
　　安装过程略，请参考： https://blog.csdn.net/csdn_duomaomao/article/details/77822883
　　服务器IP：192.168.3.167
　　共享目录：/nfs/data

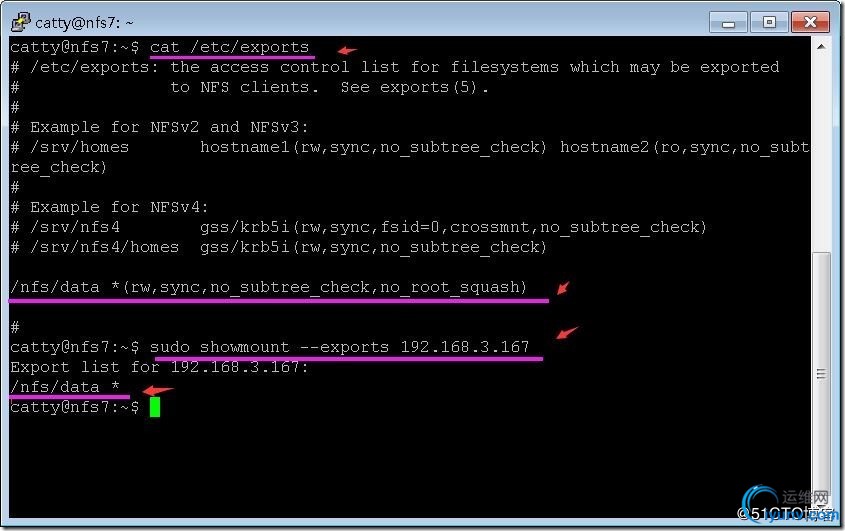

　　图03-NFS存储服务器IP地址及共享目录

　　2、Rancher2.0中使用NFS存储的方法
　　2.1 在集群中创建持久卷（PV）

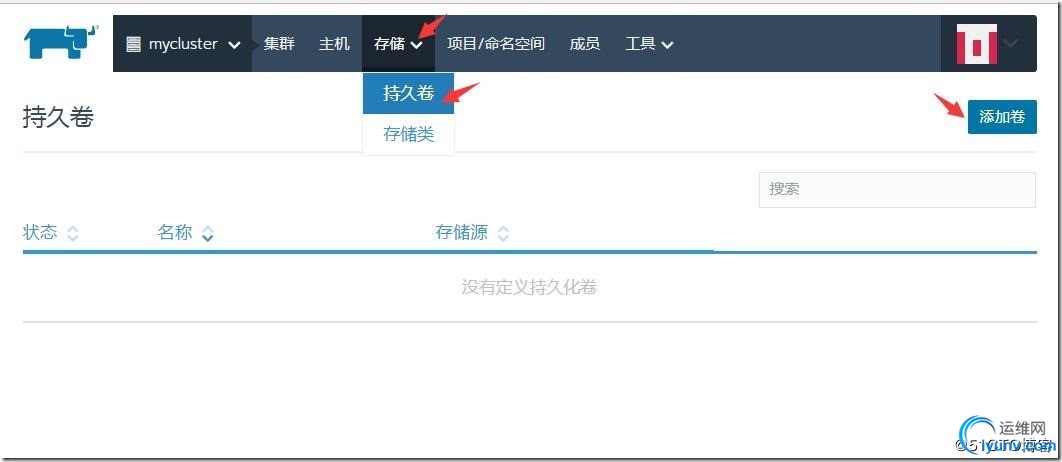

　　图04-在集群中添加持久卷

　　图05-填写添加持久卷参数-名称-卷插件-容量-路径-服务器-访问模式

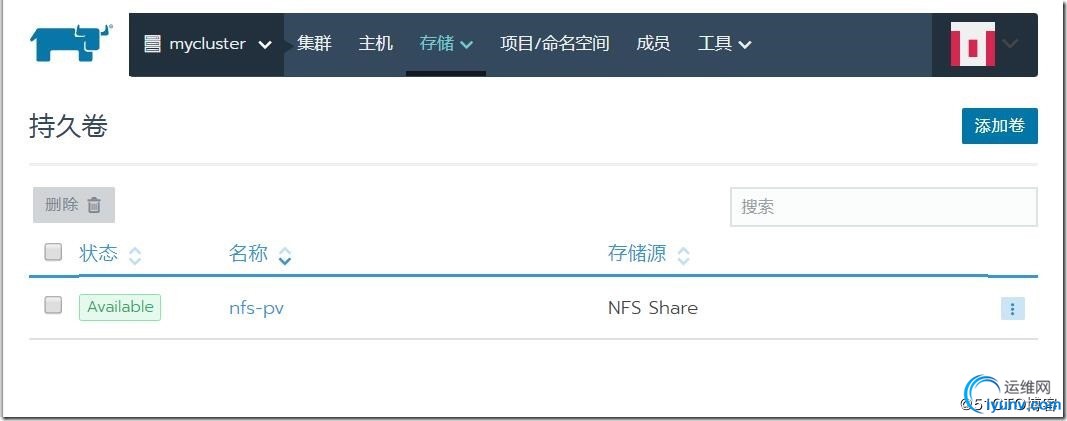

　　图06-持久卷PV添加完成后的可用状态-Available
　　
　　2.2 在项目/命名空间中创建数据卷（PVC）

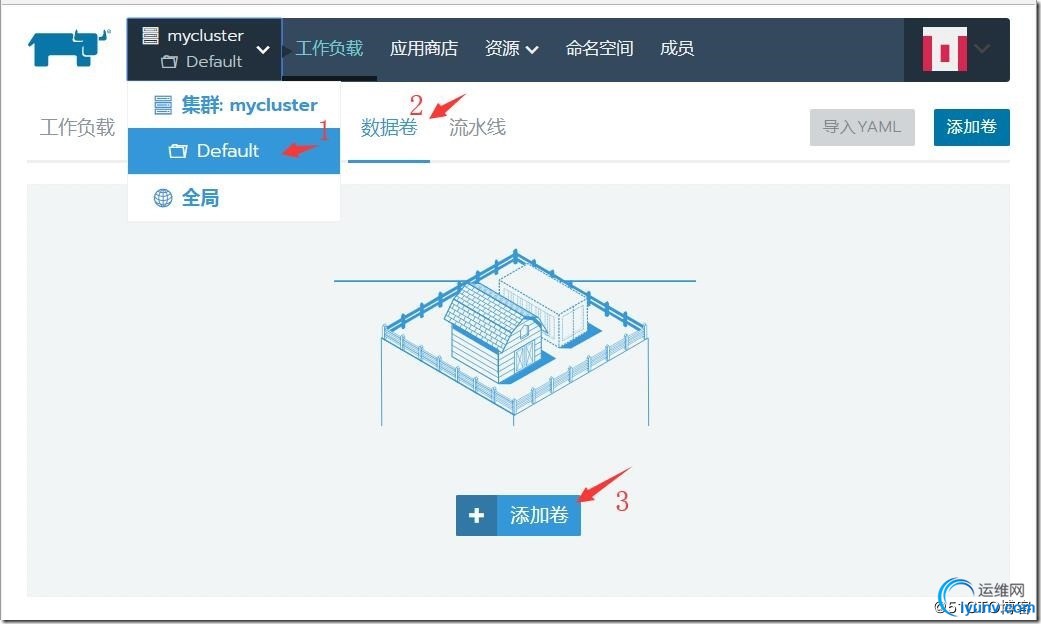

　　图07-添加数据卷-先选择项目-数据卷-添加卷

　　图08-添加数据卷-卷声明名称-选择刚创建的持久化卷-访问模式

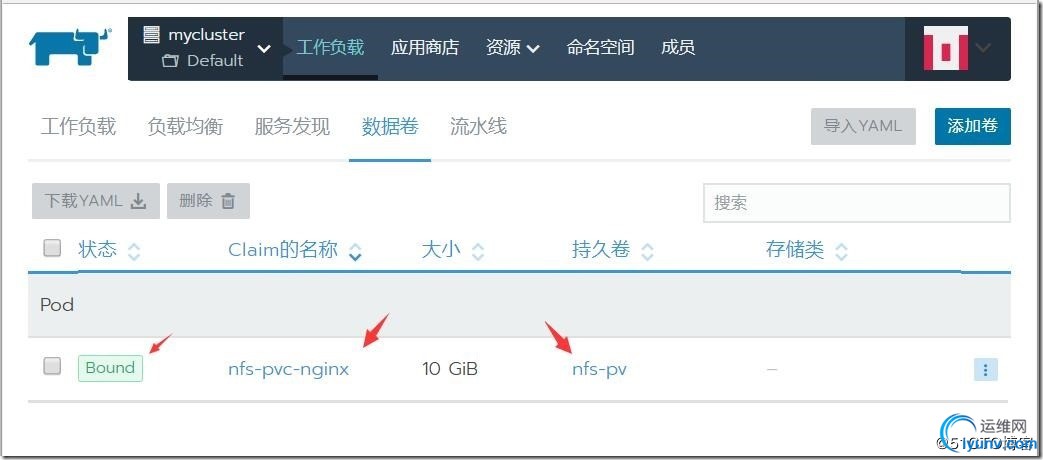

　　图09-数据卷的卷声明和持久卷已经绑定完毕
　　
　　2.3 部署工作负载（Nginx）时使用PVC

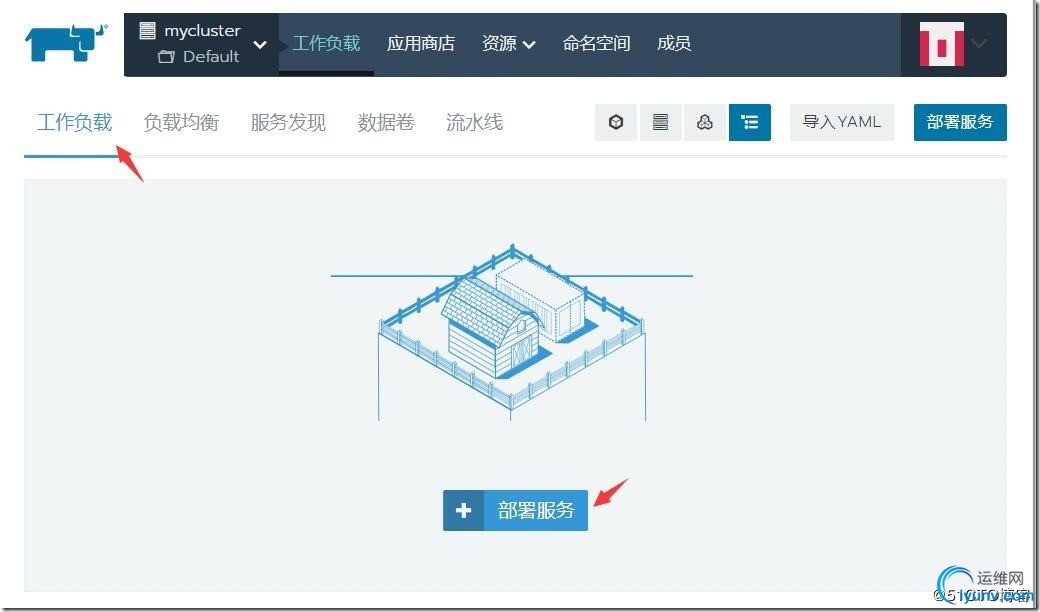

　　图10-部署一个服务

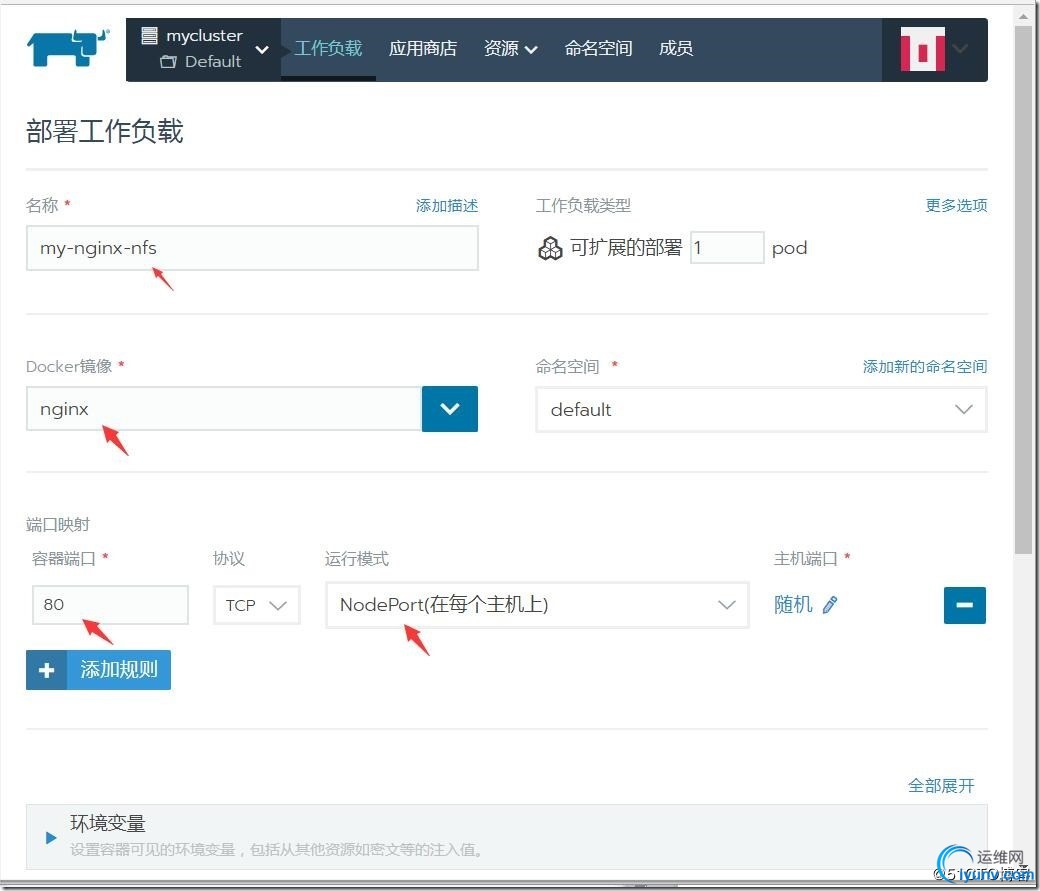

　　图11-使用nginx镜像创建一个名为my-nginx-nfs的工作负载-映射NodePort端口到每台主机

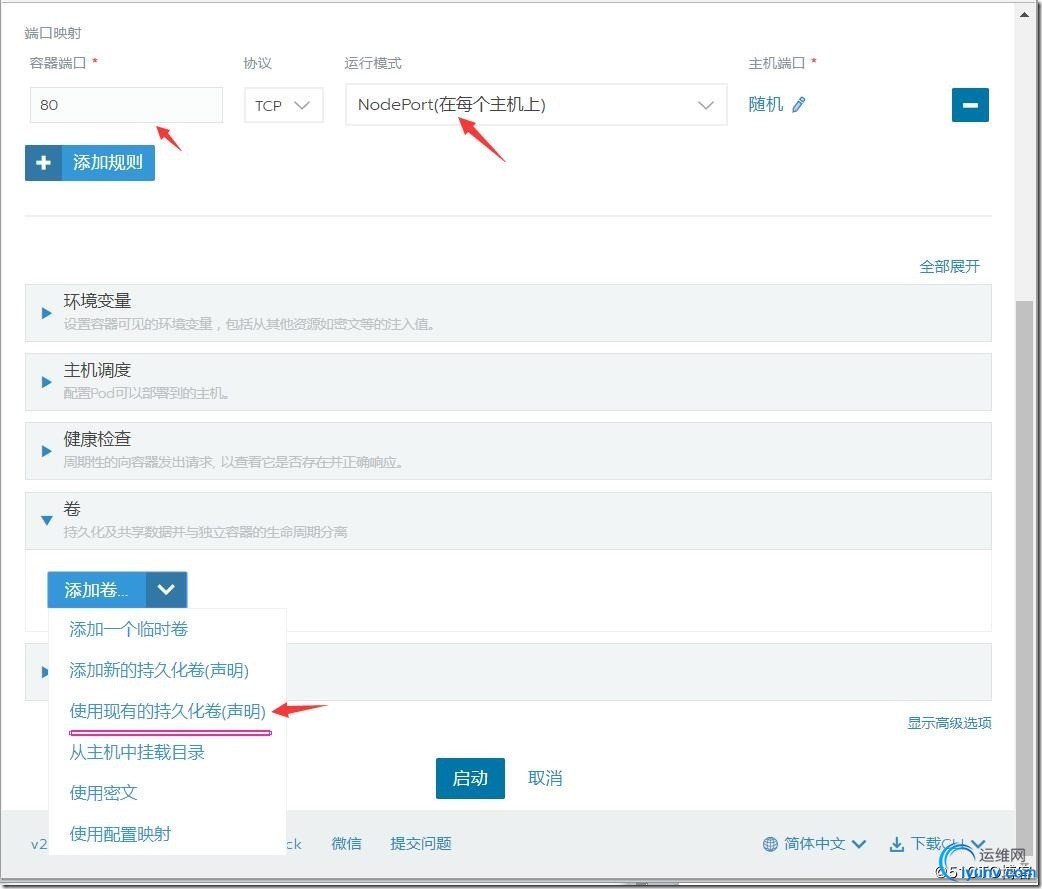

　　图12-续-添加my-nginx-nfs的工作负载时-使用现有的持久化卷

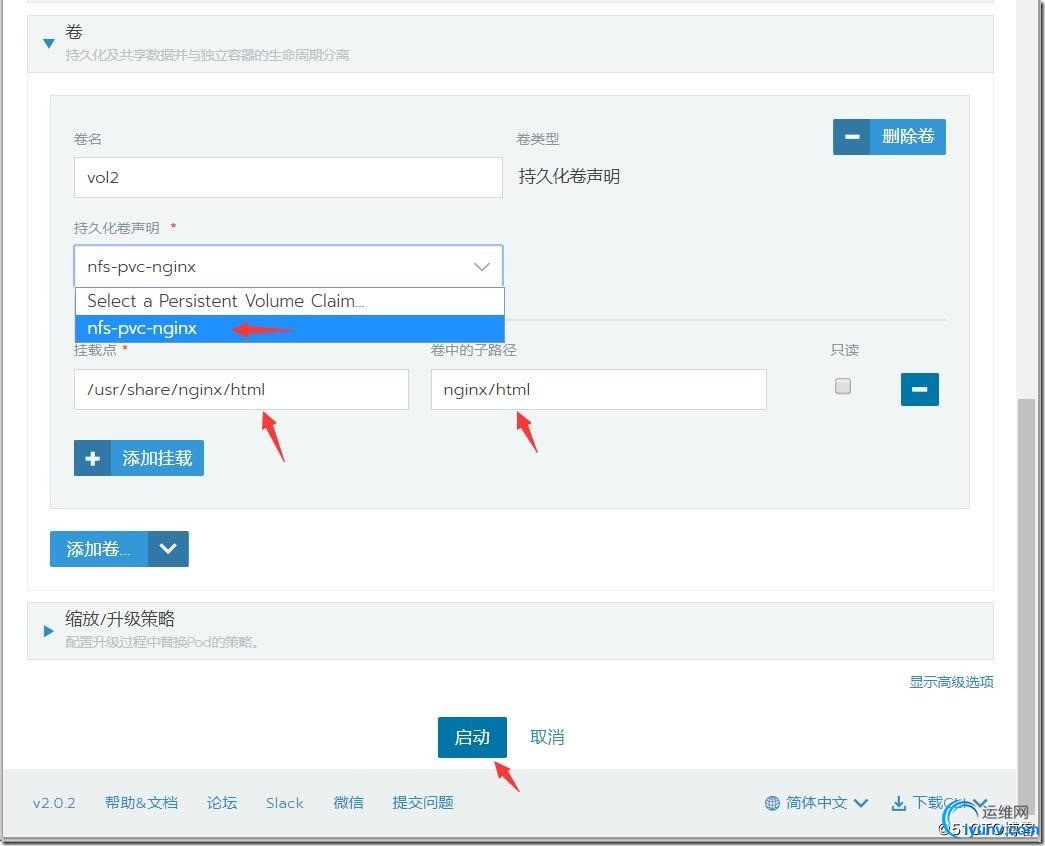

　　图13-选择刚创建的nfs-pvc-nginx持久化卷声明-设定挂载目录和NFS中的子路径

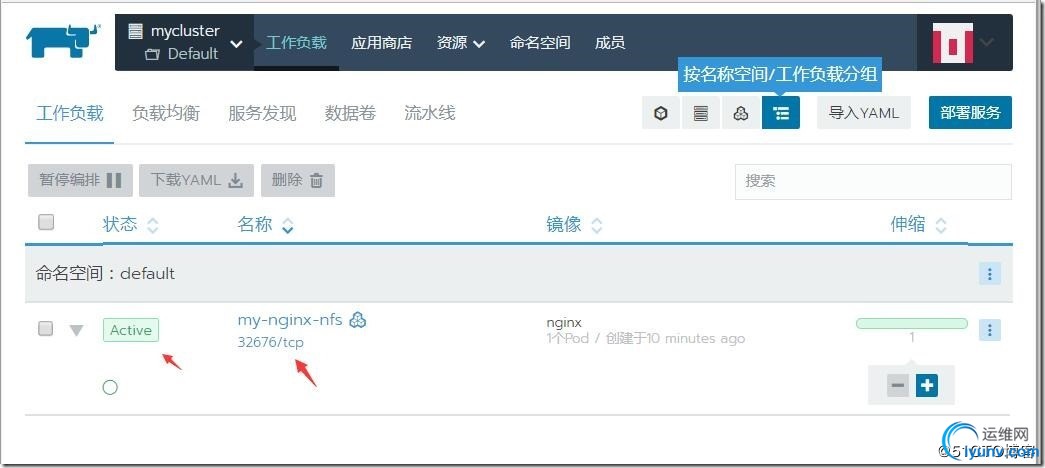

　　图14-服务部署完毕-点击节点端口链接
　　
　　3、验证
　　3.1 在NFS目录中创建网页文件

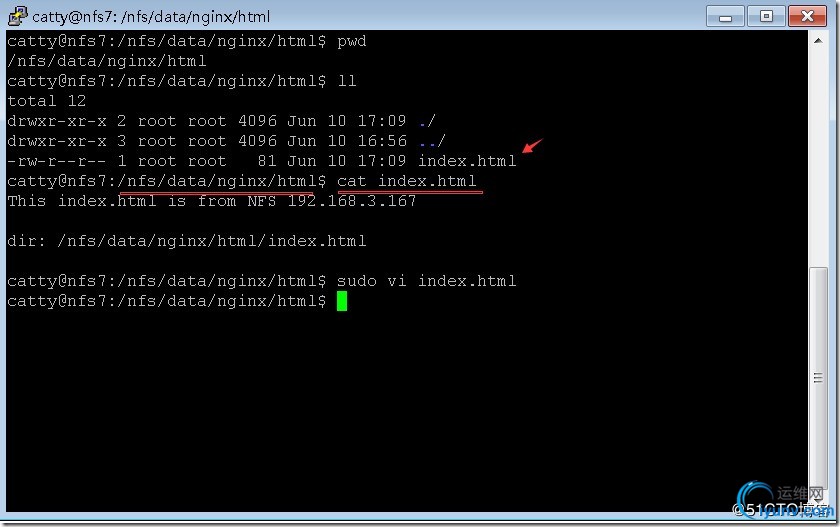

　　图15-在NFS服务器端的目录中，编写一个测试页面index.html
　　
　　3.2 访问网页

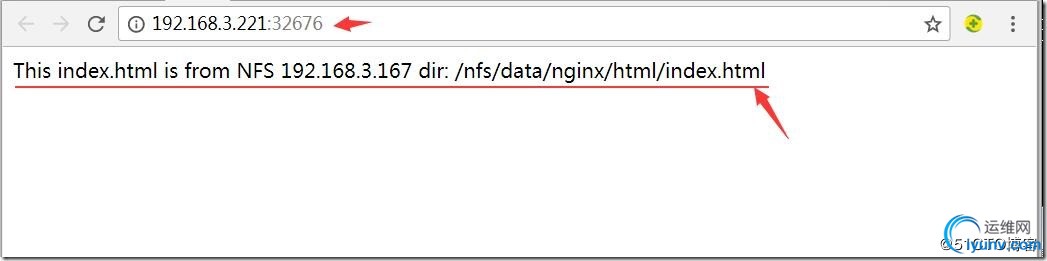

　　图16-访问nginx服务的主机端口-显示刚刚创建的HTML页面文件-OK
