使用Apache Tiles3.x构建界面布局（一）

阿尔哦覅和

　　Tiles是一个免费的开源模板Java应用程序的框架。基于复合模式简化的用户界面的构建。对于复杂的网站仍是最简单、最优雅的方式与任何MVC技术一起工作。Struts2对Tiles提供了支持，如今Tiles发展已有13个年头，成为Apache的一个独立项目，我们可以单独使用Tiles来构建用户界面布局。
　　Tiles项目：http://tiles.apache.org/index.html
　　Tiles的配置DTD定义：http://tiles.apache.org/framework/tiles-core/dtddoc/index.html
　　

　　本文主要通过构建一个简单的页面布局来认识Apache Tiles3.x(由于Tiles2.x和Tiles3.x存在较大差异)。

　　

　　1.准备工作
　　1.1安装Apache Tiles3.x依赖的Jar

org.apache.tiles
tiles-extras
3.0.5


org.apache.tiles
tiles-servlet
3.0.5


org.apache.tiles
tiles-jsp
3.0.5
　　注意：这里使用了Apache3.x完整包依赖。
　　1.2调试环境
　　安装jetty-maven-plugin来热部署web应用

tiles


org.mortbay.jetty
jetty-maven-plugin
7.1.6.v20100715

1
automatic

/tiles




　　注意：运行mvn jetty:run -Djetty.port=9999 命名，访问http://localhost:9999/tiles 需要额外在Maven的settings.xml文件的插件组中添加插件组标识。


    org.mortbay.jetty
  　　

　　1.3配置web.xml
　　在web.xml中添加Tiles监听器

org.apache.tiles.extras.complete.CompleteAutoloadTilesListener
　　关于Tiles的监听器可以自定义实现，参见：http://tiles.apache.org/framework/config-reference.html
　　

　　2.分析界面组成，构建布局文件

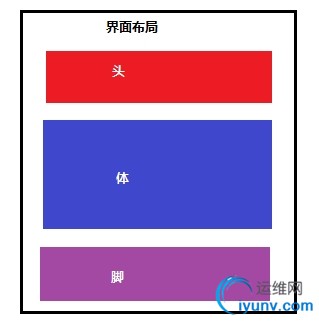

　　假设本案例中的页面构成如图：

　　分析界面布局，找不通用部分，特殊部分。 在webapp下创建layout文件夹放在布局文件，snippet文件夹放置公共部分。
　　通过分析，将布局切割为header,body,footer，并且将HTML页面中的meta，script公共部分抽取出来。

• 　　/snippet/meta.jsp


• 　　/snippet/script.jsp


div {
width: 480px;
height: 80px;
background: silver;
}
#body {
background: lime;
}


document.writeln("这句话是由JavaScript写入页面的。");

• 　　/snippet/header.jsp


这是头部

• 　　/snippet/footer.jsp


这是页脚　　

• 　　/snippet/index_body.jsp


这是页面的主体部分
　　

　　通过上面的公共部分和主体，构建一个布局文件如下：
　　

• 　　/layout/index_layout.jsp


　　3.Tiles的复合布局定义
　　Tiles是通过在xml文件中配置definition进行页面公共部分的重用，页面布局的组合。
　　

• 　　/WEB-INF/tiles-defs.xml 定义好公共部分之后，通过配置definition来组合页面布局。



　　

　　上面的definition可以说是抽象的，仅仅作为基本的定义抽取了界面中最通用的部分,而且并未指定具体的模版文件（布局文件）。下面通过继承tiles.base.definition来定一个tiles.index.definition其布局模版为/layout/index_layout.jsp。


　　上面定义tiles.index.definition，新增了body,其值为/snippet/index_body.jsp页面。
　　

　　4.使用复合布局
　　到这里已经将页面的布局进行了分割，组合。现在应用definition来构建一个请求响应页面。

• 　　/example/index.jsp


　　5.启动服务器，访问/example/index.jsp

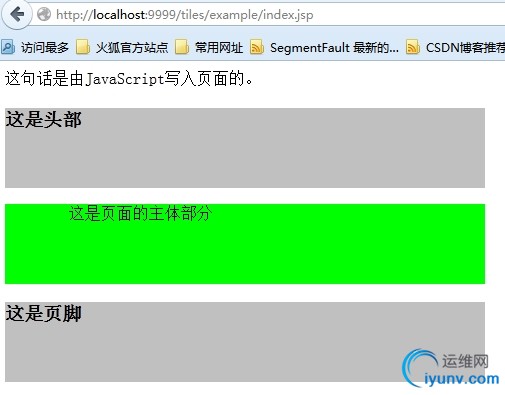

　　页面展示效果：

　　接下来看看页面的源代码：





这是一个有Apache Tiles构建的页面布局.

div {
width: 480px;
height: 80px;
background: silver;
}
#body {
background: lime;
}


document.writeln("这句话是由JavaScript写入页面的。");





这是头部




这是页面的主体部分



这是页脚


　　该例子中布局index_layout.jsp中body是可变的，title对一个不同的页面有不同的标题设置。在tiles-defx.xml的tiles.index.definition继承了tiles.base.definition,并且添加了其body页面，接着在插入tiles.index.definition的index.jsp页面添加了title。这样做达到的效果是整个站点的header,footer,meta,script抽取到了一个definition，然后通过继承的方式进行扩展，丰富不同的布局的页面组成元素，在具体的响应页面来定义专属该页面的内容。从而达到对页面的布局的控制，公共部分的复用的效果。
　　

　　6.总结
　　本文仅仅是一个简单的示例，然而大部分内容被抽取公共部分占去，这样的结果并非意外，对于页面布局的划分，组合，重用才是使用Tiles之前最为繁重和复杂的工作，这些工作能够做的合理，优雅，配置definition自然就轻松多了。
