　　前言
　　LVS大家应该很熟悉，这款优秀的开源软件基本成为了IP负载均衡的代言词。但在实际的生产环境中会发现，LVS调度在大压力下很容易就产生瓶颈，其中瓶颈包括ipvs内核模块的限制，CPU软中断，网卡性能等，当然这些都是可以调优的，关于LVS的调优，会在这里详细讲 LVS调优攻略 。回到主题，那当无法避免的单台LVS调度机出现了性能瓶颈，有什么办法呢？在本文就来介绍如何横向扩展LVS调度机

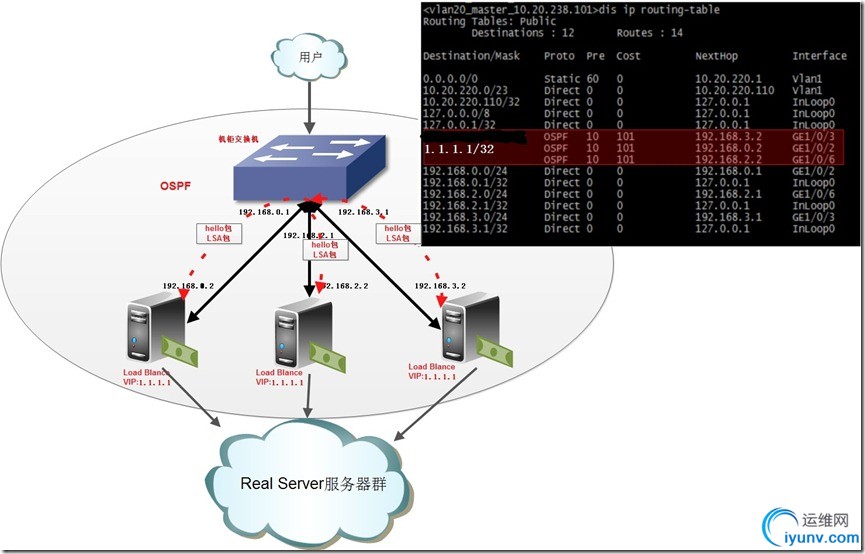

　　架构简图

　　如上图三层设备的路由表，VIP地址1.1.1.1对应nexthop有三个地址，这三个地址是三台lvs调度机的地址。这样便可达到效果：用户访问------>VIP------>三台LVS调度机------>分发到多台RealServe
　　架构优势
　　1.LVS调度机自由伸缩，横向扩展（最大8台，受限于三层设备允许的等价路由数目）
　　2.LVS调度资源全利用，All Active。不存在备份机
　　部署方法
　　1.硬件资源准备
　　三层设备： 本文用的是h3c 5800三层交换机
　　LVS调度机三台： 192.168.0.2 192.168.2.2 192.168.3.2
　　Realserver三台:  1.1.1.100 1.1.1.101 1.1.1.102
　　2.三层设备OSPF配置
　　#查找与三层交换与lvs调度相连的端口，在本文端口分别为 g1/0/2 g1/0/3 g1/0/6
　　#把g1/0/2改为三层端口，并配上IP
　　interface GigabitEthernet1/0/2
　　port link-mode route
　　ip address 192.168.0.1 255.255.255.0
　　#配置ospf的参数, timer hello是发送hello包的间隔,timer dead是存活的死亡时间。默认是10，40。
　　#hello包是ospf里面维持邻居关系的报文，这里配置是每秒发送一个，当到4秒还没有收到这个报文，就会认为这个邻居已经丢失，需要修改路由
　　ospf timer hello 1
　　ospf timer dead 4
　　ospf dr-priority 100
　　#如此类推，把g1/0/3 g1/0/6都配置上
　　interface GigabitEthernet1/0/3
　　port link-mode route
　　ip address 192.168.3.1 255.255.255.0
　　ospf timer hello 1
　　ospf timer dead 4
　　ospf dr-priority 99
　　interface GigabitEthernet1/0/6
　　port link-mode route
　　ip address 192.168.2.1 255.255.255.0
　　ospf timer hello 1
　　ospf timer dead 4
　　ospf dr-priority 98
　　#配置ospf
　　ospf 1
　　area 0.0.0.0
　　network 192.168.0.0 0.0.0.255
　　network 192.168.3.0 0.0.0.255
　　network 192.168.2.0 0.0.0.255
　　3.LVS调度机的OSPF配置
　　a.安装软路由软件quagga
　　yum –y install quagga
　　b.配置zerba.conf
　　vim /etc/quagga/zebra.conf
　　hostname lvs-route-1
　　password xxxxxx
　　enable password xxxxxx
　　log file /var/log/zebra.log
　　service password-encryption
　　c.配置ospfd.conf
　　vim /etc/quagga/ospfd.conf
　　#ospf的配置类似于上面三层设备，注意需要把vip声明出去(1.1.1.1)
　　log file /var/log/ospf.log
　　log stdout
　　log syslog
　　interface eth0
　　ip ospf hello-interval 1
　　ip ospf dead-interval 4
　　router ospf
　　ospf router-id 192.168.0.1
　　log-adjacency-changes
　　auto-cost reference-bandwidth 1000
　　network 1.1.1.1/32 area 0.0.0.0
　　network 192.168.0.0/24 area 0.0.0.0
　　d.开启IP转发
　　sed –i ‘/net.ipv4.ip_forward/d’ /etc/sysctl.conf
　　echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.confsysctl –p
　　e.开启服务
　　/etc/init.d/zebra start
　　/etc/init.d/ospfd start
　　chkconfig zebra on
　　chkconfig ospfd on
　　4.LVS keepalived配置
　　在此架构下，LVS只能配置成DR模式。如果要配置成NAT模式，我的想法是，需要参照上面的方式让LVS调度机与内网三层设备配置ospf，此方法未验证，有其他方案请告知。
　　a.修改配置文件 keepalived.conf ，在Cluster架构中，所有调度机用相同的配置文件
　　vim /etc/keepalived/keepalived.conf
　　#keepalived的全局配置global_defs {
　　notification_email {
　　lxcong@gmail.com
　　}
　　notification_email_from lvs_notice@gmail.com
　　smtp_server 127.0.0.1
　　smtp_connect_timeout 30
　　router_id Ospf_LVS_1
　　}
　　#VRRP实例，在这个架构下所有的LVS调度机都配置成MASTER
　　vrrp_instance LVS_Cluster{  ##创建实例 实例名为LVS_Cluster
　　state MASTER #备份服务器上将MASTER改为BACKUP
　　interface eth0    ##VIP 捆绑网卡
　　virtual_router_id 100   ##LVS_ID  在同一个网络中，LVS_ID是唯一的
　　priority 100    #选举的优先级，优先级大的为MASTER  备份服务上将100改为99
　　advert_int 1  #发送vrrp的检查报文的间隔，单位秒
　　authentication {  ##认证信息。可以是PASS或者AH
　　auth_type PASS
　　auth_pass 08856CD8
　　}
　　virtual_ipaddress {
　　1.1.1.1
　　}
　　}
　　#LVS实例，在本文采用的是DR模式，WRR调度方式。其实在这种架构下也只能使用DR模式
　　virtual_server 1.1.1.1 80 {
　　delay_loop 6
　　lb_algo wrr
　　lb_kind DR
　　persistence_timeout 60
　　protocol TCP
　　real_server 1.1.1.100 80 {
　　weight 1                                           # 权重
　　inhibit_on_failure                               # 若此节点故障，则将权重设为零（默认是从列表中移除）
　　TCP_CHECK {
　　connect_timeout 3
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　real_server 1.1.1.101 80 {
　　weight 1                                           # 权重
　　inhibit_on_failure                               # 若此节点故障，则将权重设为零（默认是从列表中移除）
　　TCP_CHECK {
　　connect_timeout 3
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　real_server 1.1.1.102 80 {
　　weight 1                                           # 权重
　　inhibit_on_failure                               # 若此节点故障，则将权重设为零（默认是从列表中移除）
　　TCP_CHECK {
　　connect_timeout 3
　　nb_get_retry 3
　　delay_before_retry 3
　　connect_port 80
　　}
　　}
　　}
　　b.启动keepalived
　　/etc/init.d/keepalived start
　　chkconfig keepalived on
　　5.realserver配置
　　a.添加启动服务脚本/etc/init.d/lvs_realserver
　　请自行按需要修改脚本中SNS_VIP变量
　　#!/bin/sh
　　### BEGIN INIT INFO
　　# Provides: lvs_realserver
　　# Default-Start:  3 4 5
　　# Default-Stop: 0 1 6
　　# Short-Description: LVS real_server service scripts
　　# Description: LVS real_server start and stop controller
　　### END INIT INFO
　　#  Copyright 2013 lxcong
　　#
　　#  chkconfig: - 20 80
　　#
　　#  Author:  xxxx@xxxx
　　#有多个虚拟IP，以空格分隔
　　SNS_VIP="1.1.1.1"
　　. /etc/rc.d/init.d/functions
　　if [[ -z "$SNS_VIP"  ]];then
　　echo 'Please set vips in '$0' with SNS_VIP!'
　　fi
　　start(){
　　num=0
　　for loop in $SNS_VIP
　　do
　　/sbin/ifconfig lo:$num $loop netmask 255.255.255.255 broadcast $loop
　　/sbin/route add -host $loop dev lo:$num
　　((num++))
　　done
　　echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
　　echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
　　echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
　　echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
　　sysctl -e -p >/dev/null 2>&1
　　}
　　stop(){
　　num=0
　　for loop in $WEB_VIP
　　do
　　/sbin/ifconfig lo:$num down
　　/sbin/route del -host $loop >/dev/null 2>&1
　　((num++))
　　done
　　echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
　　echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
　　echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
　　echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
　　sysctl -e -p >/dev/null 2>&1
　　}
　　case "$1" in
　　start)
　　start
　　echo "RealServer Start OK"
　　;;
　　stop)
　　stop
　　echo "RealServer Stoped"
　　;;
　　restart)
　　stop
　　start
　　;;
　　*)
　　echo "Usage: $0 {start|stop|restart}"
　　exit 1
　　esac
　　exit 0
　　b.启动服务
　　service lvs_realserver start
　　chkconfig lvs_realserver on
　　总结
　　到这里，LVS Cluster架构已部署完了，如果各位有其他更好的LVS扩展方式请留意或者联系我，互相交流 QQ:83766787。另外以前做了一个LVS的管理平台，但是一直都做得不好，也希望有相关平台开发经验的能联系我，交流交流、
