使用SSH跳板机上传文件到内网的FTP服务器

plantegg

　　最近项目的开发工作告一段落,马上要跟其他厂商进行联调了.
　　客户提供的测试环境是在内部云的虚拟机,总共有6台服务器,包括4台windows与2台centos.
　　服务器只能通过一台可以通过外网SSH访问的堡垒机进行连接.
　　之前没有用过这种方式,网上查了一下,SSH可以通过通道进行端口映射 只要把3389端口(远程桌面RDP协议)、21端口(FTP协议)、22端口（SSH协议）建立映射就可以直接连接内部服务器进行管理。
　　在使用FTP服务器的时候，发现了一些问题，花了几个小时才解决，记录一下，为后来者戒！
　　1、FTP客户端只能使用被动模式
　　引用百度百科的解释：



PORT（主动）方式的连接过程是：服务器开放一个端口，通知客户端连接，服务端接受连接，建立一条命令链路。
当需要传送数据时，客户端在命令链路上用 PORT命令告诉服务器：“我打开了一个1024+的随机端口，你过来连接我”。于是服务器从20端口向客户端的1024+随机端口发送连接请求，建立一条数据链路来传送数据。
PASV（被动）方式的连接过程是：客户端向服务器的FTP端口（默认是21）发送连接请求，服务器接受连接，建立一条命令链路。
当需要传送数据时，服务器在命令链路上用 PASV命令告诉客户端：“我打开了一个1024+的随机端口，你过来连接我”。于是客户端向服务器的1024+端口发送连接请求，建立一条数据链路来传送数据。
　　很简单，只要想想就明白，SSH代理只能让用户机器单向连通目标服务器，目标服务器无法反向连接用户机器。
　　2、要在FTP服务器限定PASV模式下使用端口范围，并加入到SSH通道
　　使用PASV模式时，当需要传送数据时，服务器会打开一个端口N，通过命令链路把端口N告诉客户端，让客户端发送连接请求到端口N，创建数据链路来传送数据。
　　那么这个FTP服务器的端口N就必须要在SSH通道中，因为客户端与FTP服务器所有通讯都是要SSH通道代理。

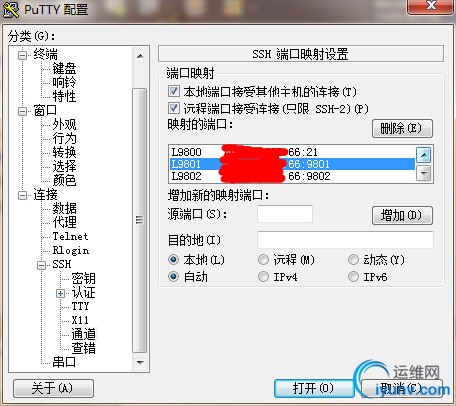

　　所以通过SSH跳板机连接到FTP服务器的通道配置如下：

　　

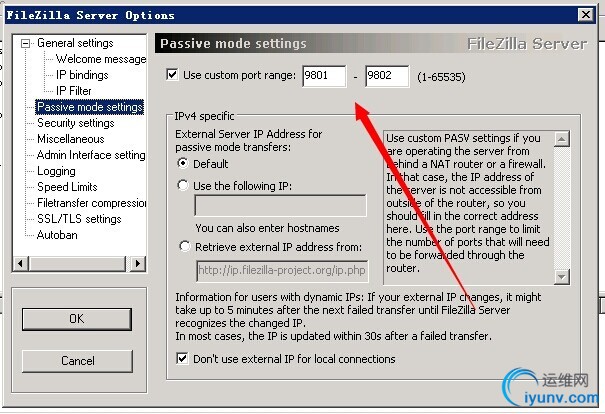

　　FTP服务器使用的FileZilla，配置PASV模式使用端口范围，并加入防火墙入站规则

　　3、选择可靠的FTP客户端工具（吐槽一下FileZillaClient）
　　问题1，问题2都飞快的解决了，最后一个问题把我困了好久。
　　我开始FTP客户端也是使用FileZilla，但是连接成功后一直报错：



1 状态:    正在连接 127.0.0.1:9800...
2 状态:    连接建立，等待欢迎消息...
3 响应:    220-FileZilla Server version 0.9.46 beta
4 响应:    220-written by Tim Kosse (tim.kosse@filezilla-project.org)
5 响应:    220 Please visit http://sourceforge.net/projects/filezilla/
6 命令:    USER admin
7 响应:    331 Password required for admin
8 命令:    PASS ********
9 响应:    230 Logged on
10 命令:    SYST
11 响应:    215 UNIX emulated by FileZilla
12 命令:    FEAT
13 响应:    211-Features:
14 响应:     MDTM
15 响应:     REST STREAM
16 响应:     SIZE
17 响应:     MLST type*;size*;modify*;
18 响应:     MLSD
19 响应:     UTF8
20 响应:     CLNT
21 响应:     MFMT
22 响应:    211 End
23 状态:    已连接
24 状态:    读取目录列表...
25 命令:    PWD
26 响应:    257 "/" is current directory.
27 命令:    TYPE I
28 响应:    200 Type set to I
29 命令:    PASV
30 响应:    227 Entering Passive Mode (XXX,XXX,XXX,66,38,74)
31 命令:    MLSD
32 响应:    150 Opening data channel for directory listing of "/"
33 响应:    226 Successfully transferred "/"
34 错误:    无法建立数据连接：ETIMEDOUT - 连接尝试超时
35 错误:    读取目录列表失败
　　想了好久都没想明白什么问题，后来想到是不是没有连接到正确的IP地址，因为FTP客户端连接的地址是127.0.0.1:9800，通过SSH通道映射内网FTP服务器：21，
　　会不会客户端在创建数据连接时，直接用了FTP服务器IP？？
　　然后在设置中看到这个：FTP/被动模式:使用服务器的外部IP地址来代替 ,潜意思把这个问题给排除了，这正是噩梦的开始，反复折腾了2个小时，一直无法定位到问题所在。

　　

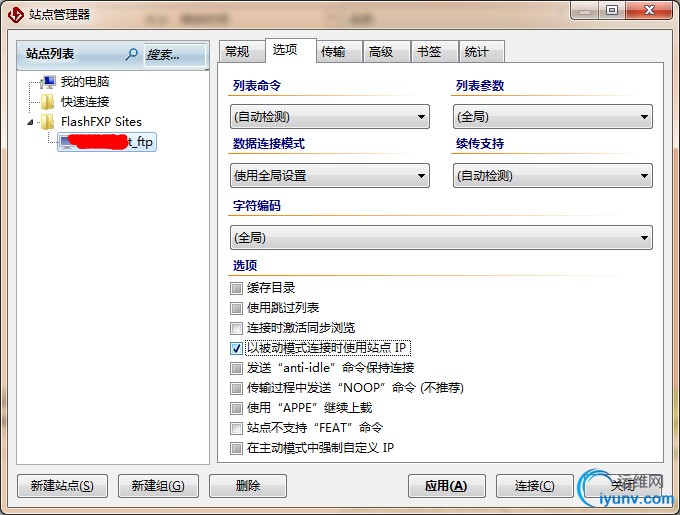

　　后来换了FlashFXP，果断成功

　　



1 [18:47:27] [R] 正在连接到 test_ftp -> IP=127.0.0.1 PORT=9800
2 [18:47:27] [R] 已连接到 test_ftp
3 [18:47:27] [R] 220-FileZilla Server version 0.9.46 beta
4 [18:47:27] [R] 220-written by Tim Kosse (tim.kosse@filezilla-project.org)
5 [18:47:27] [R] 220 Please visit http://sourceforge.net/projects/filezilla/
6 [18:47:27] [R] USER admin
7 [18:47:27] [R] 331 Password required for admin
8 [18:47:27] [R] PASS (hidden)
9 [18:47:27] [R] 230 Logged on
10 [18:47:27] [R] SYST
11 [18:47:27] [R] 215 UNIX emulated by FileZilla
12 [18:47:27] [R] FEAT
13 [18:47:27] [R] 211-Features:
14 [18:47:27] [R]  MDTM
15 [18:47:27] [R]  REST STREAM
16 [18:47:27] [R]  SIZE
17 [18:47:27] [R]  MLST type*;size*;modify*;
18 [18:47:27] [R]  MLSD
19 [18:47:27] [R]  UTF8
20 [18:47:27] [R]  CLNT
21 [18:47:27] [R]  MFMT
22 [18:47:27] [R] 211 End
23 [18:47:27] [R] CLNT FlashFXP 5.0.0.3786
24 [18:47:28] [R] 200 Don't care
25 [18:47:28] [R] OPTS UTF8 ON
26 [18:47:28] [R] 202 UTF8 mode is always enabled. No need to send this command.
27 [18:47:28] [R] PWD
28 [18:47:28] [R] 257 "/" is current directory.
29 [18:47:28] [R] PASV
30 [18:47:28] [R] 227 Entering Passive Mode (XXX,XXX,XXX,66,38,73)
31 [18:47:28] [R] 正在打开数据连接 IP: 127.0.0.1 端口: 9801
32 [18:47:28] [R] MLSD
33 [18:47:28] [R] 150 Opening data channel for directory listing of "/"
34 [18:47:28] [R] 226 Successfully transferred "/"
35 [18:47:28] [R] 列表完成: 774 字节 耗时 0.18 秒 (0.8 KB/s)
