路由器交换机远程登录配置实验

ewsd12

一实验目的
   学习如何配置路由器的gatway、Console、vty、enable password
   学习如何配置交换机的vlan1 gatway、Console、vty、enable password
   学习如何安装telnet
   学习如何远程登录交换机路由器

二实验步骤

路  由  配  置

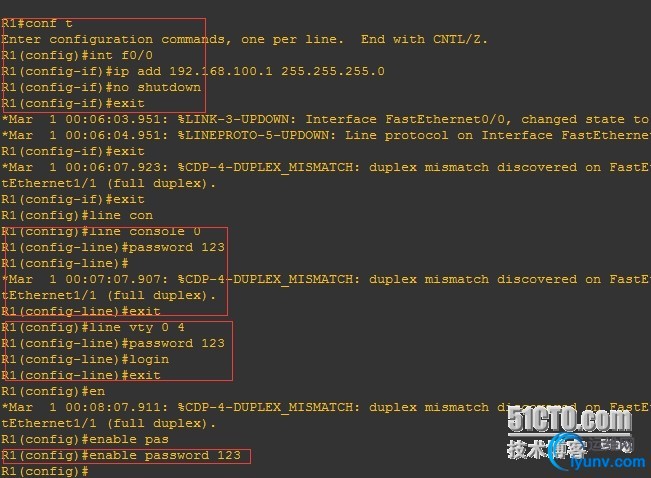

R1路由器配置IP、子网掩码、
R1(config)#int f0/0                                //进入F0/0接口
R1(config-if)#ip add 192.168.100.1 255.255.255.0       //配置IP和默认网关
R1(config-if)#no shutdown                         // 激活接口
R1(config-if)#exit                                 //退出

Console密码
R1(config)#line console 0                         //进入console o 口
R1(config-line)#password 123                     //设置密码123
R1(config-line)#exit                             //退出

虚拟终端开启数和密码
R1(config)#line vty 0 4      //进入虚拟类型终端设置连接数（0是1个、0_ 2 是2个、 0_ 3是3个、0_4是4个）
R1(config-line)#password 123                    //设置VTY的密码123
R1(config-line)#login                           //开启激活
R1(config-line)#exit                            //退出
R1(config)#enable password 123              //给特权模式设置进入密码123
R1(config)#

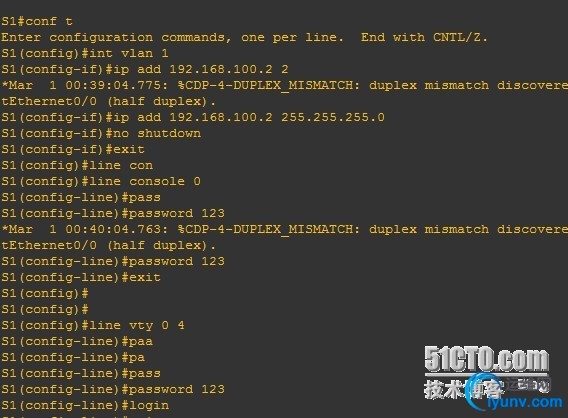

交换机配置

S1#conf t                                  //进入特权模式
S1(config)#int vlan 1                         //进入vlan 1口
S1(config-if)#ip add 192.168.100.2 255.255.255.0  //配置IP
S1(config-if)#no shutdown                    //激活接口
S1(config-if)#exit

S1(config)#line console 0                     //进入console 0口
S1(config-line)#password 123                 //设置密码123
S1(config-line)#exit                          //退出
S1(config)#

S1(config)#
S1(config)#line vty 0 4                      //进入虚拟类型终端设置连接数（0是1个、0_ 2 是2个、 0_ 3是3个、0_4是4个）
S1(config-line)#password 123                 //配置IP
S1(config-line)#login                        //激活
S1(config-line)#exit                         //退出
S1(config)#

S1(config-if)#ip default-gateway 192.168.100.1    //配置交换机的网关（不在同一网段的时候要用）

S1(config)#enable password 123              //特权模式设置密码123

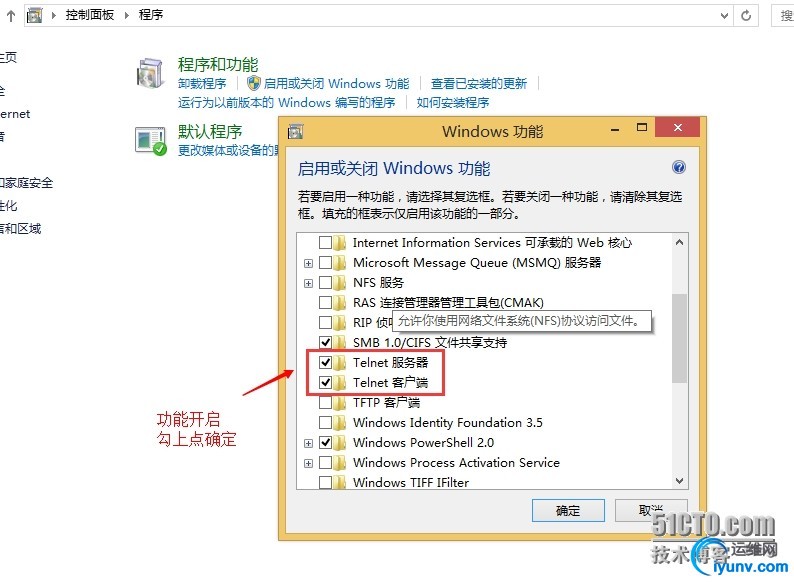

安装telnet

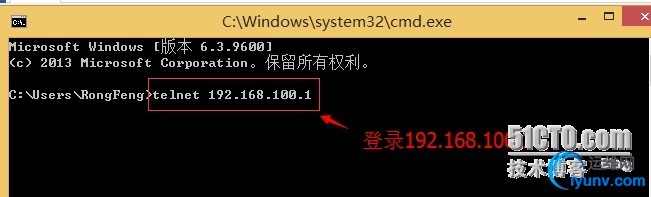

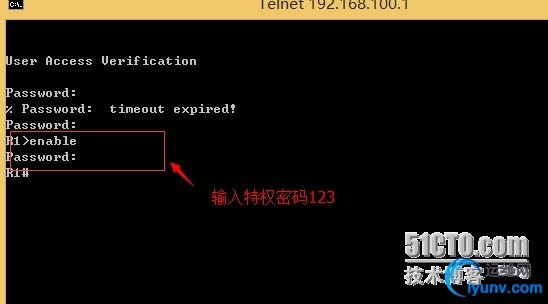

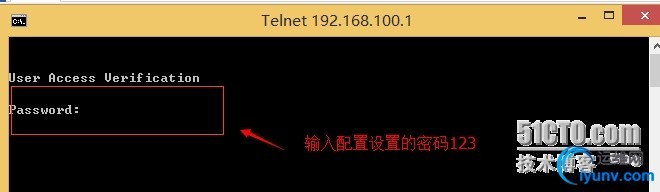

远程登陆交换机路由器

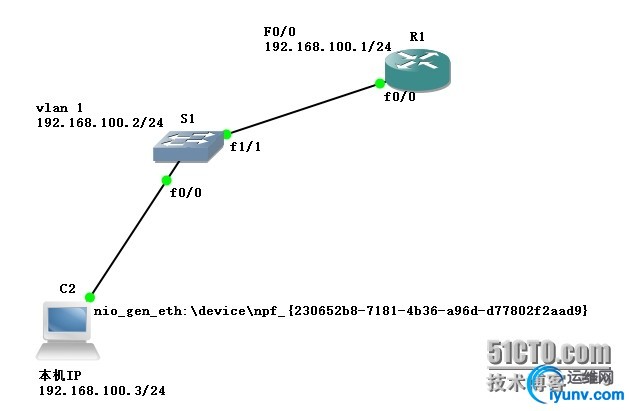

这里192.168.100.1是路由器的  192.168.100.2是交换机的

三注意事项

此处当出现远程连接出现（connect refuse或者在端口 23: 连接失败）一般有2种情况。

1   GNS3的兼容性个出现了问题只能重新打开GNS3程序重新配置

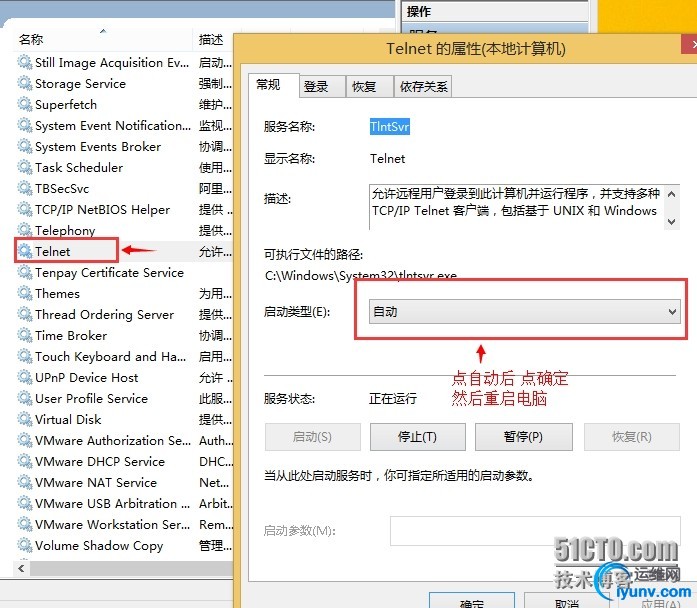

2   telnet的服务默认没有打开
