Office Communications Server 2007与exchange 2007 sp1的整合，UC整合

ny3259

我的环境：A：dc+exchange2007   192.168.10.1/24

                   b：ocs2007server         192.168.10.2/24

                   c：ocs中介服务器           192.168.10.3/24     192.168.200.1/24

有不对的地方请大家更正。

1:在exchange服务器上建立拨号计划，名称为winos，分机号码为4位，url类型为sip url，voip安全为sip安全，相互是在 Exchange UM TLS 和 Communications Server 之间进行通信所必需的。
因此，拨号计划安全级别不得设置为 不安全的。



2008-2-11 13:08



2008-2-11 13:08

2：将拨号计划关联到um服务器



2008-2-11 13:08

3：为用户启用统一消息，并为每个用户创建一个sip url



2008-2-11 13:08



2008-2-11 13:08


2008-2-11 13:08








4：在exchange服务器上运行脚本exchucutil.ps1，执行脚本的作用1:会为ocs2007企业版池创建一个um ip网关 2：为每个网关创建一个智能寻线 3：授予ocs服务器读取 AD中的exchange um对象权限



2008-2-11 13:08

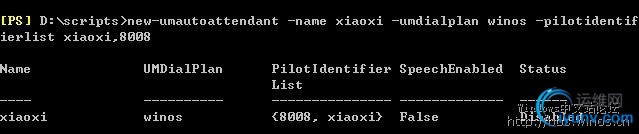

5：创建与拨号计划关联的自动助理，并在控制台中启用



2008-2-11 13:08




2008-2-11 13:08

6：在exchange上申请一张证书，并导入受信任的证书颁发机构




2008-2-11 13:08



2008-2-11 13:08

7：在exchange服务器上申请一张web证书，并安装，在姓名那里一定一定得填写exchange服务器的fqdn名称，否则不能通信



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08

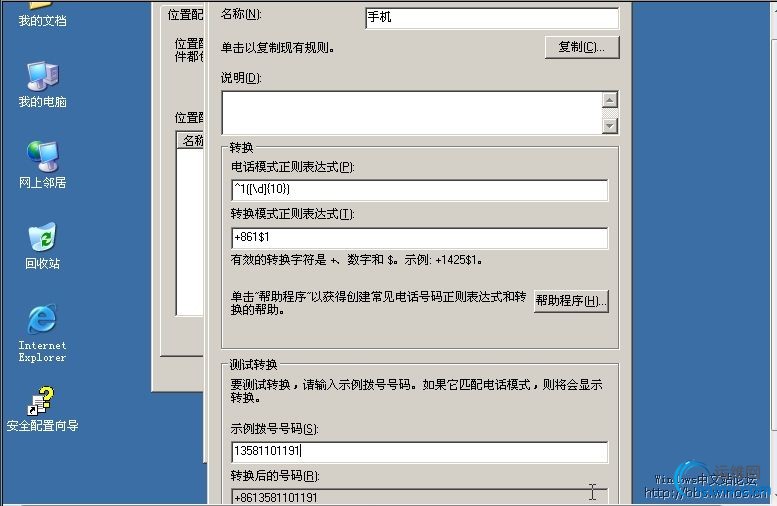

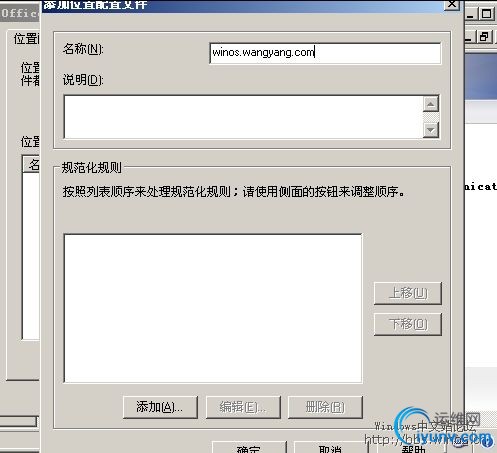

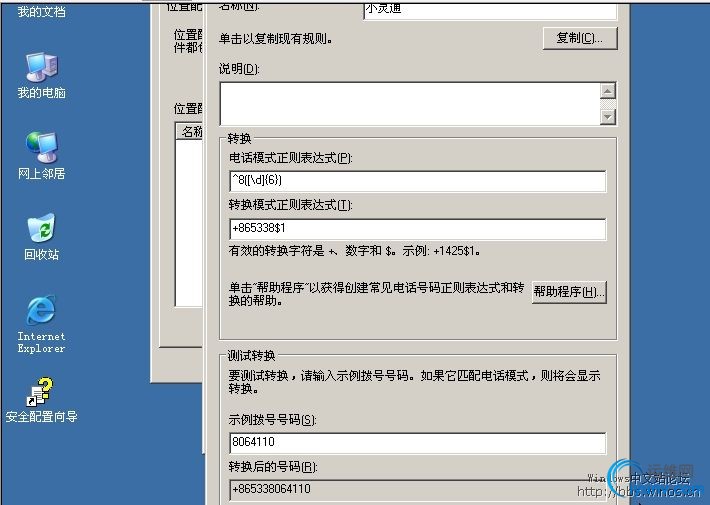

8：在ocs服务器上创建配置文件，名称为um dial plan的名称加域的fqdn的名称，并填写规范化规则



2008-2-11 13:08





2008-2-11 13:08



2008-2-11 13:08

9：在ocs服务器打开命令提示符，定位到安装目录的support文件夹下运行命令ocsumutil /domain:wangyang.com，然后打开目录下的ocsumutil。exe，点击加载数据，看下帐号是否创建好




2008-2-11 13:08



2008-2-11 13:08

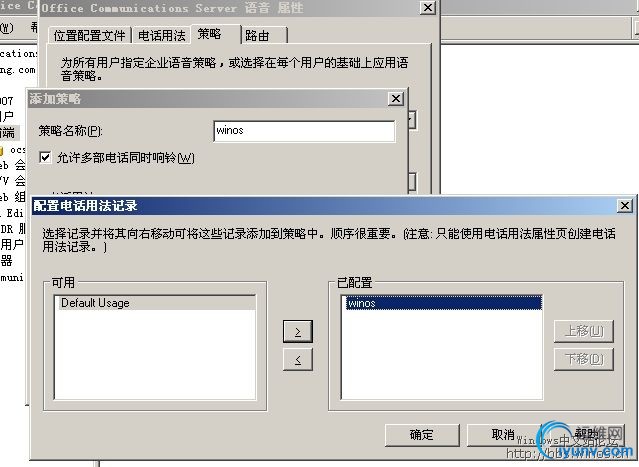

10.将ocs服务器的位置配置文件关联到池


2008-2-11 13:08


11：部署语音网关

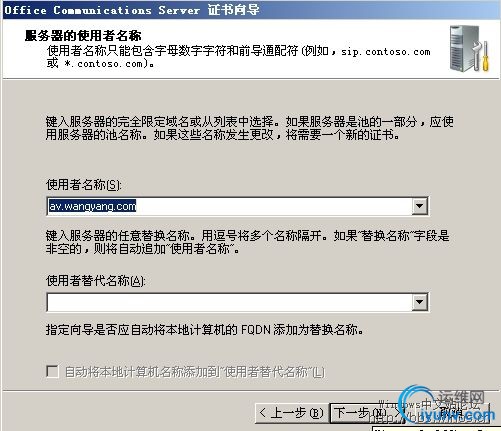

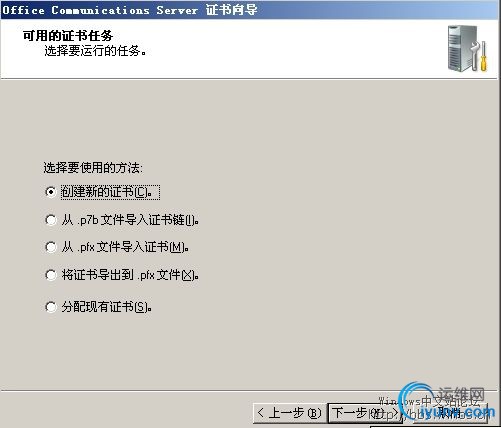

12：安装激活中介服务器，配置中介服务器，申请证书启动服务









2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08

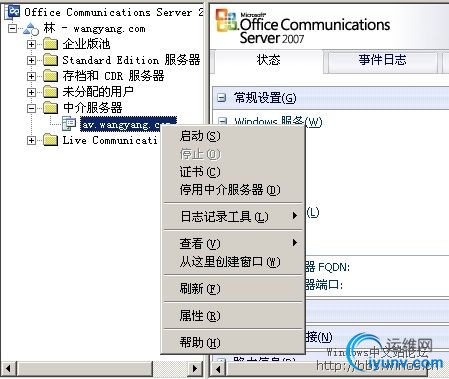

启动服务



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08



2008-2-11 13:08




2008-2-11 13:08



2008-2-11 13:08




2008-2-11 13:08



2008-2-11 13:08




2008-2-11 13:08

13、为用户启用语音



2008-2-11 13:08


14：测试

测试（1）呼叫语音邮件----成功



2008-2-11 13:08

测试（2）

为2个用户指定电话号码呼叫看看是否成功，

王洋：8002

高真：8004



2008-2-11 13:08



2008-2-11 13:08

其实我在ocs客户端里也是设置了王洋：8002 高真：8004



2008-2-11 13:08

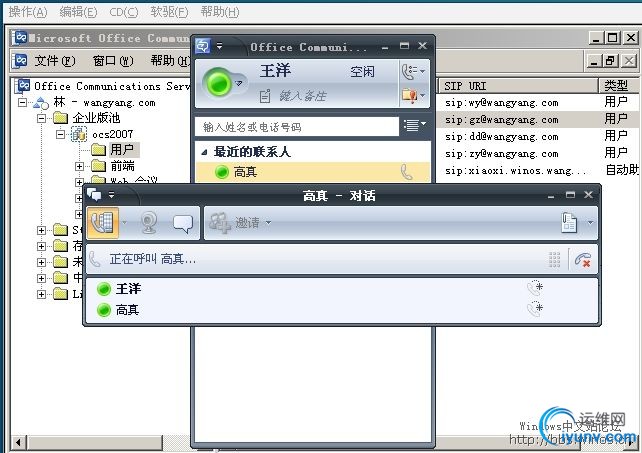

用王洋呼叫高真+8004，在这里我是呼叫8004这个号码，并不是communicator呼叫


2008-2-11 13:08

在下面图的右下角可以看到王洋的呼叫



2008-2-11 13:08
默认是在响铃15声以后呼叫转移到exchang的语音留言



2008-2-11 13:08
感谢 by  狂风落雪 带来的文章~
