Freeradius+Cisco2960S+windows AD实现有线802.1x认证

2331

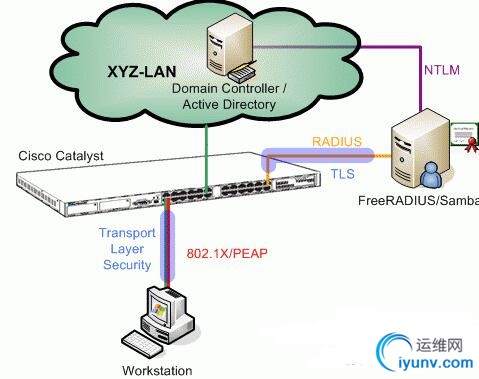

                      概述  feeradius是一个免费开源的 AAA服务器，更能强大，很多功能不输商业化软件。曾经试过很多类似的软件，如Cisco的ACS，微软的NAP等，思科的不错就是太贵，微软的感觉不好用。本例主要实现freeradius3版本通过windows AD 及证书验证，实现在Cisco系列交换机上基于端口的802.1x认证，只有加入域的计算机和用户并且开启了认证才可以联网，否则交换机端口将其划入guest Vlan进行隔离修补。这里借鉴了官方文档的部分图片和内容，但官网有些方面说的还是不够完整，有些步骤省略了，因此本人结合自己的工作环境重新写了以下。拓扑如下：

环境准备

1.      CentOS7.2     【radius 服务器】

2.      Windows 2012   【AD服务区和CA机构,域名为test.com.cn】

3.      Windows 7 SP1  【客户端】

4.      FreeRadius 3.0

5.      Samba 3.0

6.      Openssl

7.      Cisco 2960S交换机

【这里需要提前把Windows域控制器准备好，并安装好CA证书颁发机构，建立一个用户jack用于测试】

linux server安装配置1.    安装配置samba，

• 安装组件，【关门闭防火墙和selinux】



1	yuminstall samba samba-client samba-winbind krb5-server

• 配置/etc/samba/smb.con
  在[global]部分修改如下内容：



1 2 3 4 5

workgroup =  TEST                #指定域的netbios名称 security = ads                  #指定samba的工作模式，和域集成 winbind use default domain = no         password server = 10.10.10.10           #指定定身份验证的服务器为域控 realm = TEST.COM.CN               #指定AD域名

[home]段默认配置即可

配置/etc/krb5.conf，这里严格区分大小写

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

[logging] default =FILE:/var/log/krb5libs.log kdc = FILE:/var/log/krb5kdc.log admin_server =FILE:/var/log/kadmind.log [libdefaults] default_realm = TEST.COM.CN                         #指定域名 dns_lookup_realm = false                                  dns_lookup_kdc = false [realms] TEST.COM.CN = {   kdc = 10.10.10.10:88                               #指域控为kdc服务器及端口   admin_server = 10.10.10.10:749                     #指定域控的管理端口   default_domain = test.com.cn } [domain_realm] .test.com.cn = TEST.COM.CN test.com.cn = TEST.COM.CN [kdc]   profile =/var/kerberos/krb5kdc/kdc.conf [appdefaults] pam = {   debug = false   ticket_lifetime = 36000   renew_lifetime = 36000   forwardable = true   krb4_convert = false }

• 编辑/etc/nsswich.conf,在下列行末尾加 “winbind”



1 2 3 4 5 6 7 8 9 10 11

passwd:     files sss winbind shadow:     files sss winbind group:      files sss winbind protocols:  files sss winbind services:   files sss winbind netgroup:   files sss winbind automount:  files sss winbind

• 将samba和winbind服务设置为开机启动，然后重启服务器，确定samba和winbind已经启动



1 2	Systemctl enable smb Systemctlenable winbind

• 重启后测试samba与域控的连通性并加入域并测试



1 2 3 4 5 6

Kinit administrator@TEST.COM.CN     #域名必须大写，输入密码后不返回结果说明没错误 net join –U Administrator       #加入域 wbinfo –a  jack%password       #测试与用户认证，只要最后结尾是如下就代表成功    “challenge/response password authentication succeeded

• 测试NTLM认证，【ntlm是windows 域环境下的认证方式】



ntlm_auth –-request-nt-key –-domain=TEST –-username=jack如果结果正确则返回：
NT_STATUS_OK : Success (0x0)

• 修改/var/lib/samba/winbindd_privileged权限，在3.0中只要将用户radiusd加入wbpriv组即可，这个组有相应的访问权限:



usermod –G wbpriv radiusd否则就需要手动赋予权限【不建议这样使用】：
chown –R root.radiusd /var/lib/samba/winbindd_privileged2.    安装配置FreeRadius

• 安装组件



yum install freeradius openssl

• 添加交换机客户端。配置客户端文件/etc/raddb/clients.conf,该文件是添加radius通信客户端的，比如交换机，这里我么用的是Cisco的交换机，



1 2 3 4 5 6 7

client 192.168.2.0/24 {            #交换机所处网段，也可以是单独的IP地址      secret      = password     #预共享密码      shortname    = network1      #该客户端项的友好名称      nas_type     = cisco      #指定网络客户端设备类型 ｝

l  配置FreeRadius 使用MS-CHAP，编辑 /etc/raddb/mods-available/mschap文件，设置如下参数：

with_ntdomain_hack = yesntlm_auth = "/usr/bin/ntlm_auth --request-nt-key --username=%{mschap:User-Name}:-None} --challenge=%{%{mschap:Challenge}:-00} --nt-response=%{%{mschap:NT-Response}:-00} --domain=%{%{mschap:NT-Domain}:-TEST}"

编辑/etc/raddb/mods-available/eap文件，修改如下参数：

default_eap_type = peap.

random_file = /dev/urandom

l  配置FreeRadius使用 ntlm_auth,编辑/etc/raddb/mods-enabled/ntlm_auth，修改如下：

       exec ntlm_auth {                wait = yes                program = "/usr/bin/ntlm_auth --request-nt-key --domain=TEST.COM.CN --username=%{mschap:User-Name} --password=%{User-Password}"        }编辑/etc/raddb/sites-enabled/default 和/etc/raddb/sites-enabled/inner-tunnel文件，修改如下：
authenticate {        ...        ntlm_auth        ...}

• 启动并测试Freeradius通信验证：



radius –X            #启动radius服务进程，该进程默认在前端运行，可以实施输出debug信息，便于排错。实际用的使用可以将其加入开机自动启动，让其在后台运行测试mschap与域控通信验证：【该测试是以本机为客户端进行测试的，因为还没有配置交换机】
radtest jack password localhost 0 testing123                   如果认证成功会收到如下字样信息：
ad_recv: Access-Accept packet from host 127.0.0.1 port 1812, id=231, length=84
3.    配置证书

以上步骤如果测试没问题就把radius基本环境配置好了，现在要配置Freeradius服务器证书，再有windows域的企业内绝大多数会使用windows集成的CA机构，freeradius服务器上的openssl只是用来做证书申请使用。

l  Radius服务器上申请证书请求

进入到/etc/raddb/certs目录，理论上可以把这里面所有的文件全部删除掉，然后重新通过openssl进行申请证书

(umask 077 ; openssl genrsa –out server.key 1024)                       #生成证书私钥openssl req –new –key server.key –out server.req                        #生成证书请求

l  申请证书.

通过访问域控的http://10.10.10.10/certsrv 下载根证书即CA证书，重命名为ca.cer。然后“申请证书->高级证书申请”,使用base64编码申请。通过server.req申请base64编码的证书，下载并命名为server.cer

l  配置证书

将申请的根证书和服务器证书上传到/etc/raddb/certs目录下，由于通过windows申请的证书是.cer格式的，而linux下证书一般是pem格式，因此要做如下格式转换：

openssl x509 inform der –in ca.cer –out ca.pemopenssl x509 inform der –in server.cer –out server.pem

到此FreeRadius服务器上的所有配置已经完成。

交换机配置本例采用的Cisco2960S交换机，要开启aaa，配置radius服务器和认证组，并在端口启用dot1x认证和guest vlan，具体配置如下：
#全局配置enable aaa new-modelaaa authentication dot1x default group radiusaaa authorization network default group radiusdot1x system-auth-controldot1x guest-vlan supplicant
radius-server host 192.168.2.16 auth-port 1812 acct-port 1813 timeout 3radius server retransmit 2radius server cisco
#端口配置，interface G1/0/1(config-if)# switchport mode access(config-if)# switchport access vlan 10       #配置该端口默认为vlan10(config-if)# dot1x port-control auto(config-if)# authentication event no-response action authorize vlan 771 #配置guest vlan，当检测到该机器没加入域，则将其划到vlan 771中

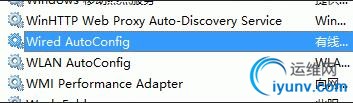

Windows客户端配置1.开启dot1x服务打开服务管理 services.msc，将如下图服务开启，并设置为自动。域中的客户端可以通过组策略统一下发开启服务。
2.查看设置网卡

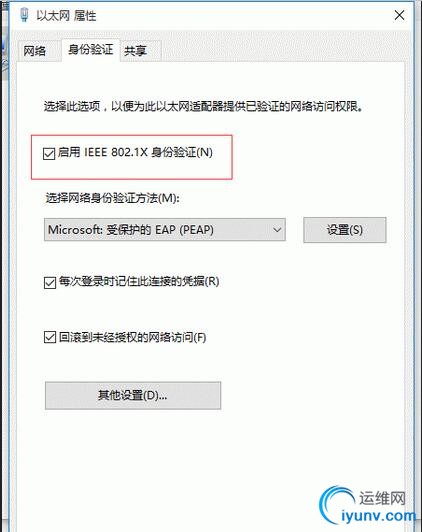

当开启服务后，网卡属性里面自动会出现” 身份验证选项“，其实通常情况下什么都不需要更改，默认即可。但如果出现问题可以查看以下选项情况。


点击 设置 ，确保如下选项已选，其实windows默认情况


如果都配置好之后，正常情况下就已经生效了，该方式验证是同时验证机器和用户的身份，windows客户端加入域可以通过组策略自动组册证书，因此不需要再重新配置客户端证书，windows环境下要充分组策略的优势。
总结  这里的步骤只是仅仅安装可以使用，以后会再写一个后端集成mysql数据的文章，实现数据信息记录的保存等。
