三层交换机实现vlan通信和rip路由

4r221

实验名称：通过三层交换机实现不同vlan之间的通信和RIP路由

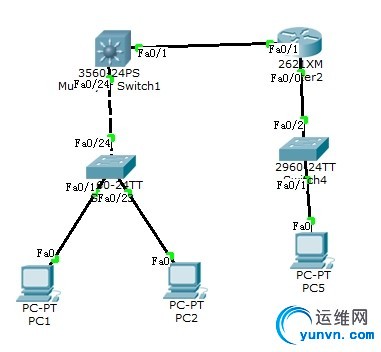

实验拓扑：



实验步骤：

（1）      首先给交换机配置vlan，然后给每个主机分配IP地址和网关

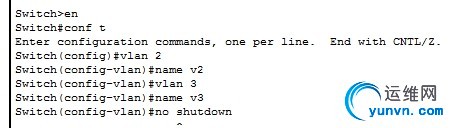

（2）      给三层交换机配置vlan

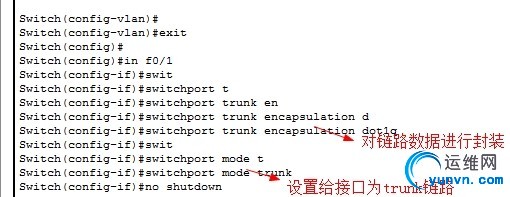

（3）      给三层交换机配置trunk链路

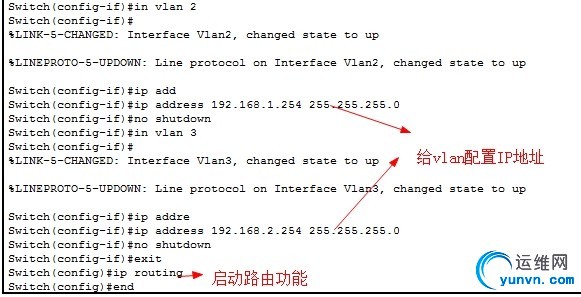

（4）      给vlan设置IP地址并启动路由功能

（5）      验证两个vlan之间的通信

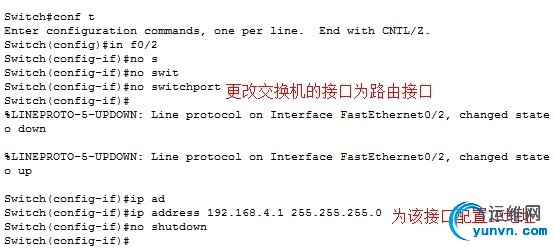

（6）      给连接路由器的三层交换机的接口配置IP地址—然后配置路由器

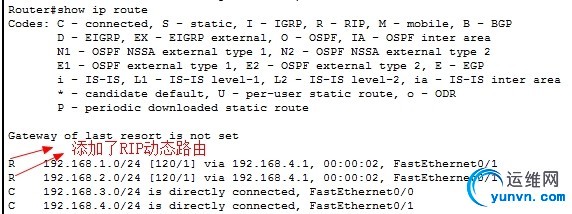

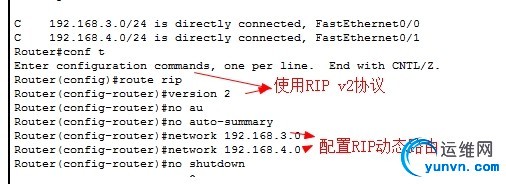

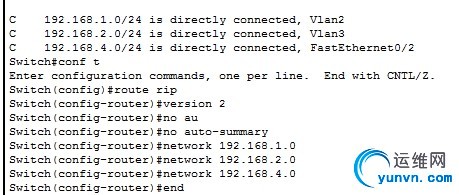

（7）      给三层交换机和路由器配置RIP动态路由协议

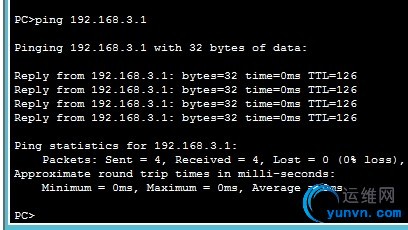

（8）      验证通信

总结：在本次实验中，重点是对三层交换机的配置（1）在配置三层交换机时创建trunk链路前，一定要进行封装（2）三层交换机默认是没有开启路由的，所有在给vlan配置完IP地址后一定要开启路由功能（3）在给三层交换机连接路由器的接口配置IP地址时一定要进行no switchport，因为交换机端口无法配置IP地址，所以要转换成路由器的接口（4）RIP路由就是将直连的网络加入的RIP动态路由中
