nagios监控raid磁盘阵列（Fusion-MPT SAS系列raid卡 ioc0）

56twe

nagios监控raid磁盘阵列网上文档很多，但大部分都是基于linux系统的，这里写的是基于windows2003系统的raid磁盘阵列监控，raid卡有LSI的低端raid卡，Fusion-MPT SAS系列ioc0和MegaRAID SAS系列。
     MegaRAID SAS系列raid卡可以用 MegaCli 的工具查看，MegaCli 的linux版本和windows版本网上都有，这里给两个链接，照着链接的文档很快就能做出来
http://www.iyunv.com/thread-24745-1-1.html
http://www.iyunv.com/thread-24746-1-1.html
    基于linux系统的megaRAID卡安装megacli工具后再下个 check_megaraid_sas 插件就能结合nagios监控，但是windows2003系统，安装megacli Windows版的工具后还需要自己写插件结合nagios监控，因为check_megaraid_sas没有windows版的，这里先写一个megaRAID卡基于windows系统的监控。
   我的服务器是IBM x3650 m3  raid卡megaRAID，系统是windows2003_x64位  ，IP : 192.168.2.82
软件：
              NSCP-0.4.1.73-x64.msi
            （nagios客户端，http://sourceforge.jp/projects/sfnet_nscplus/releases/  ）
     8.00.40_Windows_MegaCLI.zip
    （megacli工具window版，http://pan.baidu.com/s/1c0itRUC ）
     python-2.7.8.amd64.msi
    （插件用python写的，需要python环境 https://www.python.org/downloads/  ）
1、安装megacli工具
     megacli直接解压就可以用

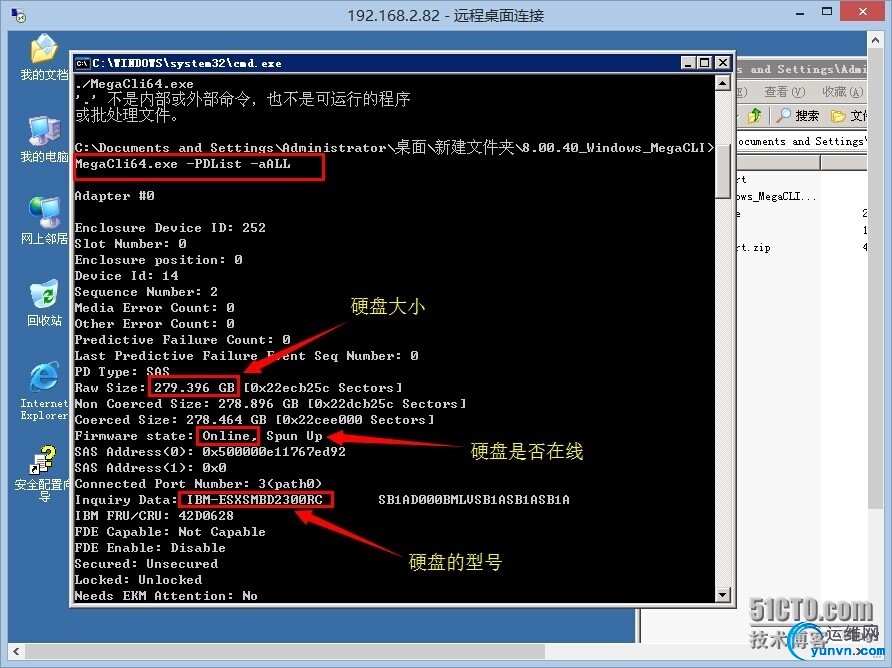

    直接在cmd界面运行 megacli64.exe  -PDList -aALL (查看硬盘信息)

这样，硬盘信息的基本信息就可以看见了。
2、安装 python-2.7.8.amd64.msi （配置python环境）

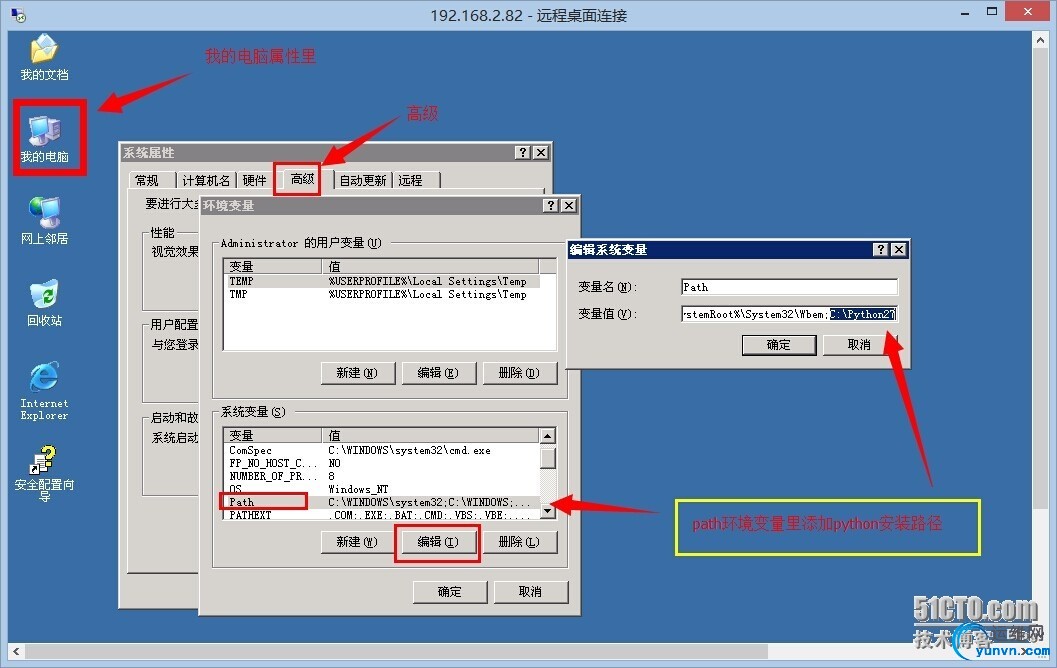

                 python安装后添加环境变量

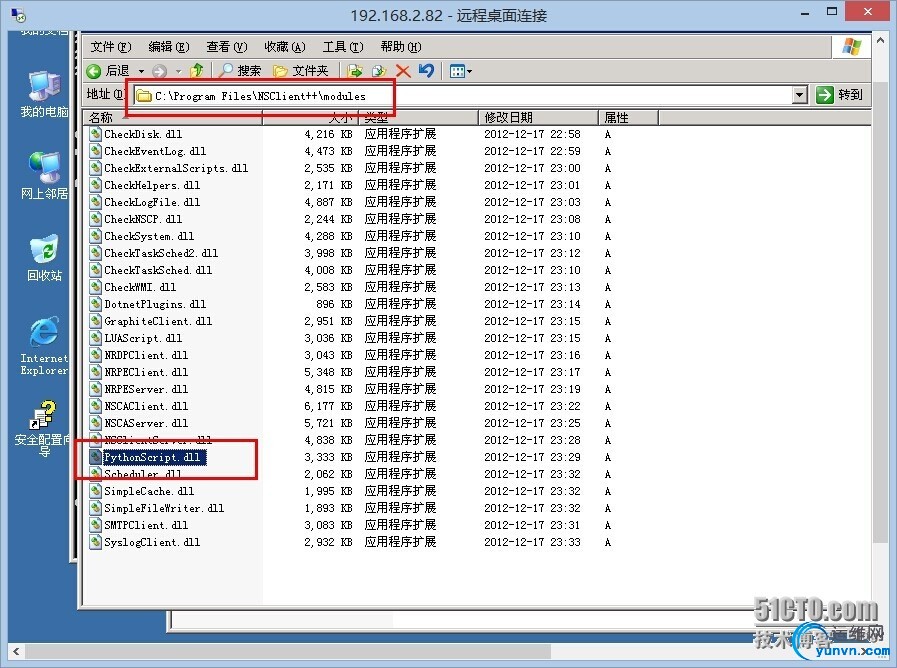

其实照理来说，NSCP-0.4.1.73-x64.msi安装包里有PythonScript.dll 这个模块应该是不用安装python环境就可以执行python脚本，但是一直没研究出来怎么配置，所以不得不安装python环境，顺便练练python

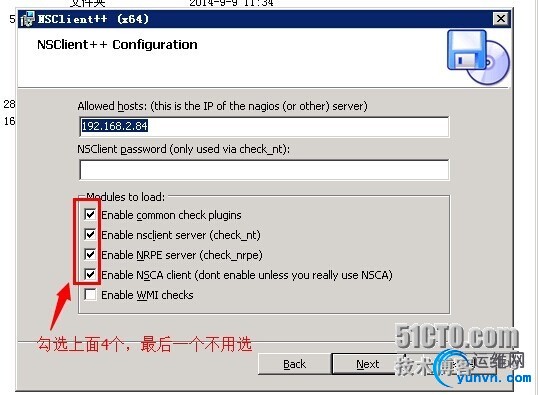

3、安装  NSCP-0.4.1.73-x64.msi （nagios客户端工具）
                  NSCP-0.4.1.73-x64.msi这款工具是直接安装，网上文档也很多，具体结合nagios怎么配置就不多说了，下面 给个链接，可以自己照着配置 http://blog.sina.com.cn/s/blog_53d375970101dgrl.html
这里说下 NSCP-0.4.1.73-x64.msi  怎么去自定义编写插件。
                 NSCP-0.4.1.73-x64.msi 安装后需要配置nsclient.ini文件
    [/modules]
   ;CheckWMI = 1  #注释掉该行
   [/settings/default]
   allowed hosts = *
   ;password =
    port = 12489  #该行为手工添

上面的配置是软件安装后的正常配置，如果要 自定义编写插件还要在文件末尾添加两项配置
[/settings/external      scripts/scripts]     #设置扩展脚本，注意中间只留一个空格
check_raid5=python     scripts/python/check_raid5.py
# check_raid5是脚本别名，python     scripts/python/check_raid5.py  就是使用python 命令执行 check_raid5.py 这个脚本

      可以看到 check_raid5.py 存放的路径 在C:Program FilesNSClient++scriptspython目录下，nsclient.ini 文件自定义插件的详细配置可以看官方文档 http://docs.nsclient.org/howto/external_scripts.html
nsclient.ini配置完成后重启  nsclient++  服务。
4、测试
                    找一台已经装好nagios的机器， 进入cd   /usr/local/nagios/libexec/  目录，使用 ./check_nrpe -H 192.168.2.82  进行测试。(192.168.2.82 是上面安装了NSCP-0.4.1.73-x64.msi 的windows客户端机器）

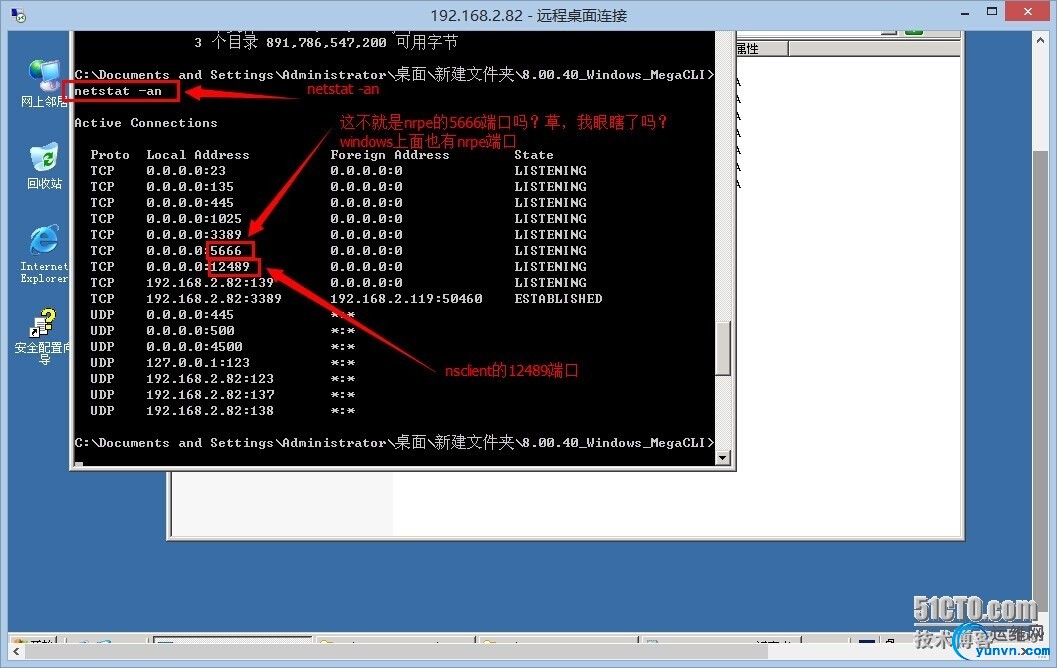

这里使用./check_nrpe  而不是 ./check_nt 是根据官网说明来做的，当时看到官网使用./check_nrpe测试windows客户端很奇怪，nrpe不是nagios的linux客户端吗？，结果在windows客户端上使用netstat  -an 发现windows机器上也开启了nrpe的5666端口，说明可以用./check_nrpe插件来连接windows客户端，老外搞的玩意儿果然很草蛋。

./check_nrpe -H 192.168.2.82  测试返回   I (0,4,1,73 2012-12-17) seem to be doing fine... 结果说明通讯正常

   ./check_nt   -H   192.168.2.82   -p 12489   -v   USEDDISKSPACE -l   c   -w  80   -c   90   (使用check_nt 去测试192.168.2.82 windows客户端的 C 盘容量）

很草蛋吧， NSCP-0.4.1.73-x64.msi 安装后的windows客户端可以同时使用check_nrpe  和check_nt 去连接。
接着测试自己写的check_raid5.py 脚本，去检测服务器的磁盘阵列raid5
                    前面介绍过  服务器是IBM x3650 m3  raid卡megaRAID，系统是windows2003_x64位  ，IP :   192.168.2.82，用5块300G的磁盘做的raid5，其中有一块是坏盘，raid5做完后面板dasd告警

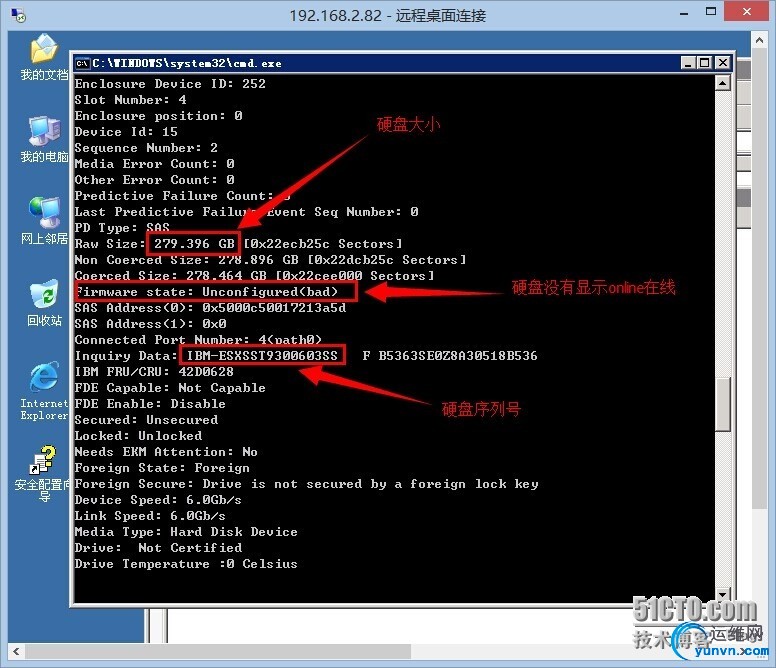

cmd界面运行  megacli64.exe  -PDList -aALL   (查看硬盘信息)，可以看见有一块盘没有显示online,如下图

其它4块盘都显示正常

我的脚本原理就是通过 megacli64  -PDList -aALL 命令检测 Online 关键字来判断raid5是否正常，我的raid5是5块磁盘，有一块是坏的，那么脚本检测出的就是4个online关键字，返回Raid is error，返回值为2
          check_raid5.py


1 2 3 4 5 6 7 8 9 10 11 12

import os output = os.popen('C:WINDOWSsystem32MegaCli64 -PDList -aALL') a = 0 for i in output.readlines():     if 'Online' in i:         a += 1       if (a == 5):     print "Raid is OK "     exit(0) else:     print "Raid is error"     exit(2)

windows本机测试 python check_raid5.py

在远程nagios主机上测试，./check_nrpe -H 192.168.2.82  -c check_raid5 （check_raid5是nsclient.ini文件里配置的脚本别名，配置见上面）

可以看到测试返回Raid is error ，脚本的返回值为2。
修改脚本，将 a == 5 改为 a ==4，这样，5块磁盘检测出4个online显示正常。

1 2 3 4 5 6 7 8 9 10 11 12

import os output = os.popen('C:WINDOWSsystem32MegaCli64 -PDList -aALL') a = 0 for i in output.readlines():     if 'Online' in i:         a += 1           print "Raid is OK "     exit(0) else:     print "Raid is error"     exit(2)

在远程nagios主机上测试

这样nagios主机远程调用window主机上的脚本监控raid5磁盘阵列就成功了。

上面的实验是基于 window2003系统，megaRAID卡来做的，下面说一下基于window2003系统的LSI的低端raid卡，Fusion-MPT SAS系列ioc0怎么监控。
       ioc0低端raid卡在linux系统里可以通过mpt-status工具监控，只不过安装了工具后还要自己再写一个脚本去通过mpt-status命令统计online关键字来检测raid磁盘阵列，这样就能结合nagios来监控raid了，mpt-status具体配置文档 http://www.iyunv.com/thread-24743-1-1.html
       然而ioc0低端raid卡在windows系统里就只能通过mpt-status的windows版工具，这个工具还是找的IBM官方要的，百度死活找不到，google又访问不了。
       https://www-947.ibm.com/support/ ... ?lndocid=MIGR-65666 （mpt-status的windows版工具 ）
mpt-status也是下载下来就能用
       服务器是DELL r710  ioc0低端raid卡  系统windows2003_x64位 两块300G硬盘做的raid0

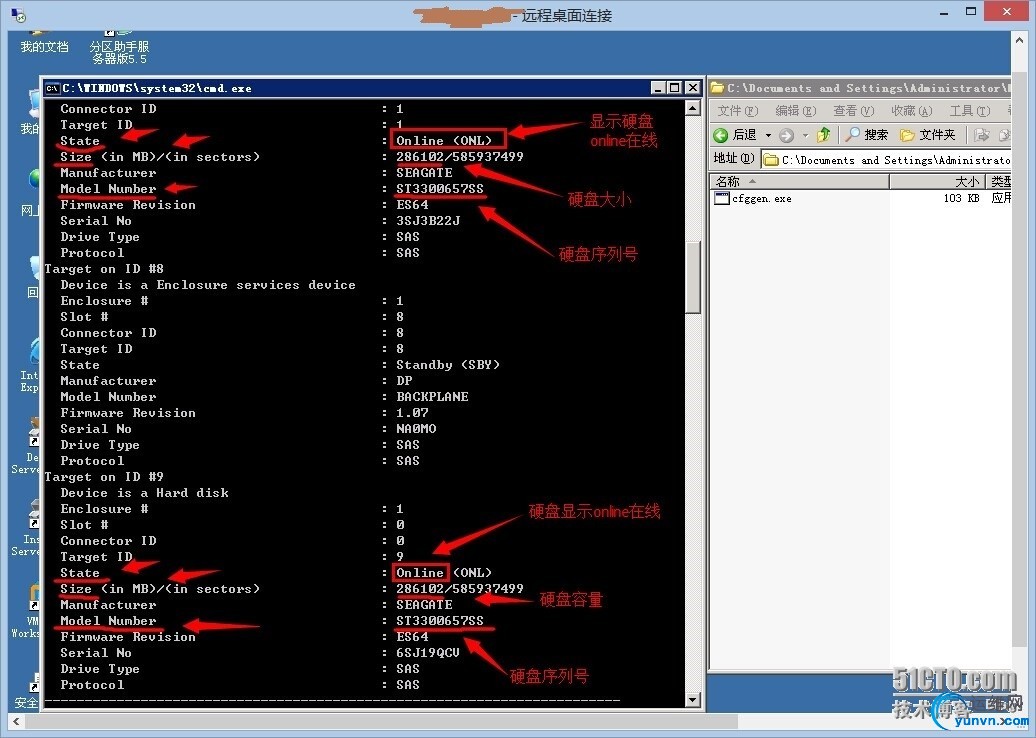

可以看到硬盘容量，在线状态online，硬盘序列号，这样就可以通过统计online关键字来监控raid1磁盘阵列，写成插件后就可以结合nagios进行监控。（具体方法见上面的megaRAID卡基于windows系统的监控）
