使用支持向量机（SVM） 算法进行分类

haloi

1 支持向量机（SVM）的基本概念
　　  SVM是一种分类算法，其侧重于模式识别方面。使用SVM可以大大提高分类的准确性。
　　  分类相当于模式识别的子集合，模式识别重点在于对已知数据进行特征发现与提取。
　　  SVM重点在于解决线性可分的问题。但很多时候，实际的问题是线性不可分的。SVM的思想就是将线性不可分的问题转化线性可分的问题。那么如何来是实现呢？就是将空间映射到多维空间。如把二维空间映射到三维空间。以增加维数来减少方程的次数。
　　  比如，在二维空间中，不得不用 f(x)=ax^2+b^+c 这个曲线将两类样本分开，而不是用一条直线将它们分开，这样就是一个线性不可分的问题。为了解决这个问题，我们可以使用换元法将即 x^2=y1 , x=y2 , 这样一来替换为 z=a'y1+b'y2+c' 这个线性方程，从而转换到了高维空间，代价是维度的增加引入了更多的变量。这样我们就完成了从线性不可分问题到线性可分问题的转换。
　　  所谓支持向量，即在每一类样本集中，过离separating hyper plane 最近的样本做一个与separating hyper plane 平行的线/超平面。有几个分类，就有几个这种直线/超平面，这样的直线/超平面就叫做支持向量（Support Vector）。


2 核函数
　　  那么找到一个线/超平面来完成二分类成为问题的关键。这个线/超平面的函数被我们成为“核函数”。常见的核函数有：

• 线性核函数————linear

• 多项式核函数————poly

• 径向基核函数————rbf（用得较多）

• Sigmoid核函数————sigmoid


　　  那么如何来选择合适的核函数呢？答案就是比较不同核函数的分类的准确率。在实际处理分类问题时，分别计算几种核函数的分类性能，将准确率最高的核函数作为最终用于预测分类的核函数即可。在本文的例子中，我们使用画图的方式来判断分类性能的好坏。
　　  使用模型不同，转换的方式不同，在多维空间中的图形就不同，分类的效果就不同。
　　  网上关于SVM、线性可不可分、核函数的博文很多，如http://www.cnblogs.com/LeftNotEasy/archive/2011/05/02/basic-of-svm.html 。这里就不再赘述。

3 比较分类效果与子图的划分
　　  为了比较不同分类器的准确性，我们采用绘制散点图，然后人工观察来判断。我们将两个类的点在坐标系中用不同颜色表示出来，同时标出训练数据，看预测点与训练点的在图中的重叠情况。重叠越紧密，说明分类的效果越准确。
　　  在绘图的时候，我们希望在一个平面中同时展现多幅图片，这时使用matplotlib模块的子图（subplot）来展现。

subplot的参数
　　

    subplot(横向划分个数，纵向划分个数，当前定位)　　

　　  第一个参数代表的是横向要划分的子图个数，第二个参数代表的是纵向要划分的子图的个数，第三个参数表示当前的定位。

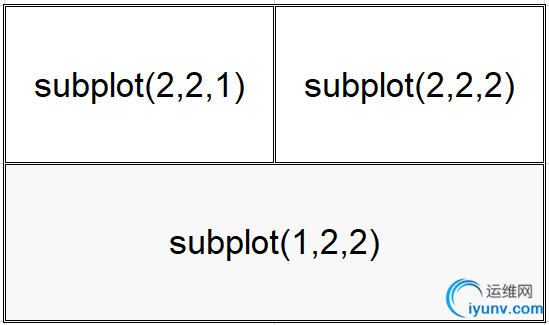

　　使用示例一：

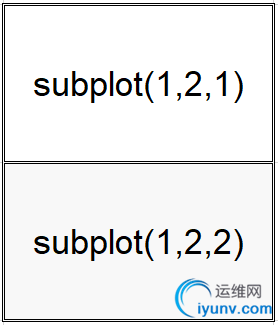

　　使用示例二：

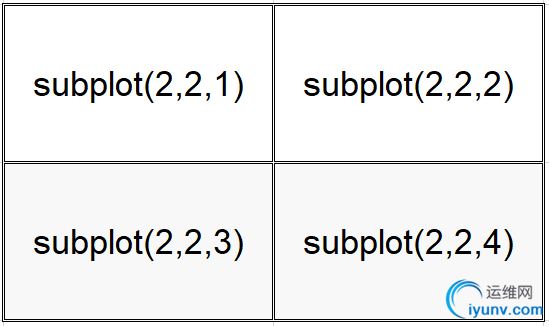

　　使用示例三：


4 源码

应用场景
　　  假设在第一象限有10个点，它们分别是[0, 0], [1, 1], ... , [9, 9]。它们[0,0],[1,1],[2,2],[3,3]属于“0”这个类（类标签为0），另外6个点属于“1”这个类（类标签为1）。
　　
  现在第一象限构造900*900个点，纵横坐标方向上相邻的点距离为0.01。
　　[ 0.00, 0.00],[ 0.01, 0.00], [ 0.02, 0.00],..., [ 8.97, 8.99], [ 8.98, 8.99],[ 8.99, 8.99]
　　  这样，布满区间的点作为预测数据，用各种分类模型进行二分类。最后通过绘图模块给不同类的点上色以判断分类性能。
　　

import numpy as npy　　
import matplotlib.pyplot as plt
　　
from sklearn import svm
　　
x=[]#存储样本数据
　　
y=[]#存储类标号
　　
for i in range(0,10):#构造10个点作为训练数据
　　if(i<=3):#if(i<=3 or i>=8):
　　x.append([i,i])
　　y.append(0)
　　else:
　　x.append([i,i])
　　y.append(1)
　　

　　
train_x=npy.array(x)#转换为数组
　　
train_y=npy.array(y)
　　

　　

　　
'''
　　
创建svm分类器的格式：
　　
svm.SVC(kernel=某个核函数).fit(训练样本，类标签)
　　
'''
　　
#linear
　　
linear_svc=svm.SVC(kernel="linear").fit(train_x,train_y)
　　

　　
#poly 要定义维度，degree决定了多项式的最高次幂.关于SVC参数的意义请参见文章后头的内容。
　　
poly_svc=svm.SVC(kernel="poly",degree=4).fit(train_x,train_y)
　　

　　
#径向基核函数(这时SVC默认的核函数)
　　
rbf_svc=svm.SVC().fit(train_x,y)
　　

　　
#Sigmoid
　　
sigmoid_svc=svm.SVC(kernel="sigmoid").fit(train_x,train_y)
　　

　　
#下面就可以进行预测了
　　
x1,x2=npy.meshgrid(npy.arange(train_x[:,0].min(),train_x[:,0].max(),0.01),npy.arange(train_x[:,1].min(),train_x[:,1].max(),0.01))
　　

　　
#先生成各个点。定义最小值和最大值后，定义隔多少值建立一个点。
　　
#npy.arange(train_x[:,1].min(),train_x[:,1].max(),0.01))返回的是900个元素的数组
　　
#meshgrid函数用来产生矩阵。上面的语句也是就是numpy.meshgrid(numpy.arange(0,9,0.01),numpy.arange(0,9,0.01))
　　

　　
'''
　　
x1是矩阵
　　[[ 0.  ,  0.01,  0.02, ...,  8.97,  8.98,  8.99],
　　[ 0.  ,  0.01,  0.02, ...,  8.97,  8.98,  8.99],
　　[ 0.  ,  0.01,  0.02, ...,  8.97,  8.98,  8.99],
　　...,
　　[ 0.  ,  0.01,  0.02, ...,  8.97,  8.98,  8.99],
　　[ 0.  ,  0.01,  0.02, ...,  8.97,  8.98,  8.99],
　　[ 0.  ,  0.01,  0.02, ...,  8.97,  8.98,  8.99]]
　　

　　
x2是矩阵
　　[[ 0.  ,  0.  ,  0.  , ...,  0.  ,  0.  ,  0.  ],
　　[ 0.01,  0.01,  0.01, ...,  0.01,  0.01,  0.01],
　　[ 0.02,  0.02,  0.02, ...,  0.02,  0.02,  0.02],
　　...,
　　[ 8.97,  8.97,  8.97, ...,  8.97,  8.97,  8.97],
　　[ 8.98,  8.98,  8.98, ...,  8.98,  8.98,  8.98],
　　[ 8.99,  8.99,  8.99, ...,  8.99,  8.99,  8.99]]
　　
'''
　　
splocation=1
　　
for i in [linear_svc,poly_svc,rbf_svc,sigmoid_svc]:#遍历各个模型以便绘图，以看哪个核函数的准确率更高
　　rst = i.predict(npy.c_[x1.ravel(),x2.ravel()])#横坐标和纵坐标的组合。x1.ravel()和x2.ravel()都是长度为810000的数组。c_[]用来将前后两个数组串联成一个810000行、2列的矩阵。
　　

　　#因为上面用到了四种分类模型，那么一个2×2的图就能够显示完全了。
　　plt.subplot(2,2,splocation)#第一个参数代表的是横向要划分的子图个数，第二个参数代表的是纵向要划分的子图的个数，第三个参数表示当前的定位
　　plt.contourf(x1,x2,rst.reshape(x1.shape))#contourf用来填充颜色。（当前横坐标，当前纵坐标，预测的分类结果（转为x1的规模维数））
　　

　　#训练数据的点也绘制出来
　　for j in range(0,len(y)):
　　if(int(y[j])==0):
　　plt.plot(train_x[j:j+1,0],train_x[j:j+1],"yo")#y代表黄色，o代表散点图
　　else:
　　plt.plot(train_x[j:j+1,0],train_x[j:j+1],"ko")#类别为1填充为黑色。k代表黑色
　　splocation+=1
　　
plt.show()
　　

　　运行结果：

　　  可见，在比较这种分布下，径向基核函数表现出更好的分类性能。

5 SVC的参数
　　  具体参数的意义与使用请参见链接：http://scikit-learn.org/stable/modules/generated/sklearn.svm.SVC.html

• C：目标函数的惩罚系数C，用来平衡分类间隔margin和错分样本的，default C = 1.0；


　　C越大，相当于惩罚松弛变量，希望松弛变量接近0，即对误分类的惩罚增大，趋向于对训练集全分对的情况，这样对训练集测试时准确率很高，但泛化能力弱。C值小，对误分类的惩罚减小，允许容错，将他们当成噪声点，泛化能力较强。

• 　　kernel ：核函数，默认是rbf，可以是‘linear’, ‘poly’, ‘rbf’, ‘sigmoid’, ‘precomputed’


• 　　degree ：多项式poly函数的维度，默认是3，选择其他核函数时会被忽略。


• 　　gamma ： ‘rbf’,‘poly’ 和‘sigmoid’的核函数参数。默认是’auto’，则gamma=1/n_features


• 　　coef0 ：核函数的常数项。对于‘poly’和 ‘sigmoid’有用。


• 　　probability ：是否采用概率估计。默认为False。要采用的话必须先于调用fit,这个过程会增加用时。


• 　　shrinking ：是否采用shrinking heuristic方法，默认为true


• 　　tol ：停止训练的误差值大小，默认为1e-3


• 　　cache_size ：核函数cache缓存大小，默认为200


• 　　class_weight ：类别的权重，字典形式传递。设置第几类的参数C为weight*C(C-SVC中的C)


• 　　verbose ：允许冗余输出。跟多线程有关系。默认为False。


• 　　max_iter ：最大迭代次数。-1为无限制。


• 　　decision_function_shape ：是否返回模型中每一个类别的样本的ovr决策函数，或者ovo决策函数。 默认为None


• 　　random_state ：数据洗牌时的种子值，int值



　　主要调节的参数有：C、kernel、degree、gamma、coef0。

6 推广
　　  官方文档是学习的绝佳利器。传送门：http://scikit-learn.org/dev/modules/svm.html

6.1 多分类
　　  SVM算法最初是为二值分类问题设计的，当处理多类问题时，就需要构造合适的多类分类器。目前，构造SVM多类分类器的方法主要有两类：一类是直接法，直接在目标函数上进行修改，将多个分类面的参数求解合并到一个最优化问题中，通过求解该最优化问题“一次性”实现多类分类。这种方法看似简单，但其计算复杂度比较高，实现起来比较困难，只适合用于小型问题中；另一类是间接法，主要是通过组合多个二分类器来实现多分类器的构造，常见的方法有one-against-one和one-against-all两种。

• 一对多法（one-versus-rest,简称1-v-r SVMs）。训练时依次把某个类别的样本归为一类,其他剩余的样本归为另一类，这样k个类别的样本就构造出了k个SVM。分类时将未知样本分类为具有最大分类函数值的那类。

• 一对一法（one-versus-one,简称1-v-1 SVMs）。其做法是在任意两类样本之间设计一个SVM，因此k个类别的样本就需要设计k(k-1)/2个SVM。当对一个未知样本进行分类时，最后得票最多的类别即为该未知样本的类别。Libsvm中的多类分类就是根据这个方法实现的。

• 层次支持向量机（H-SVMs）。层次分类法首先将所有类别分成两个子类，再将子类进一步划分成两个次级子类，如此循环，直到得到一个单独的类别为止。 对c和d两种方法的详细说明可以参考论文《支持向量机在多类分类问题中的推广》（计算机工程与应用。2004)

• 其他多类分类方法。除了以上几种方法外，还有有向无环图SVM（Directed Acyclic Graph SVMs，简称DAG-SVMs）和对类别进行二进制编码的纠错编码SVMs。


6.2 回归
　　  支持分类的支持向量机可以推广到解决回归问题，这种方法称为支持向量回归。
　　  支持向量分类所产生的模型仅仅依赖于训练数据的一个子集，因为构建模型的成本函数不关心在超出边界范围的点，类似的，通过支持向量回归产生的模型依赖于训练数据的一个子集，因为构建模型的函数忽略了靠近预测模型的数据集。
　　  有三种不同的实现方式：支持向量回归SVR，nusvr和linearsvr。linearsvr提供了比SVR更快实施但只考虑线性核函数，而nusvr实现比SVR和linearsvr略有不同。
　　
作为分类类别，训练函数将X,y作为向量，在这种情况下y是浮点数
