3.4－杂项①

xxl520

3.4－乱七八糟①

    E1线路知识要点：
    中国/欧洲使用E1(欧洲标准)；在北美/日本使用T1(北美标准)；
    一条E1是带宽为:2.048M的链路,用PCM编码.
    一个E1的帧长为256bit，由32个大小8bit的时隙(timeslots)/信道组成；一个E1接口每秒有8K个帧通过，即E1的带宽为8k×256=2048kbps；
    因为每个时隙为8bit，所以一个时隙的带宽是8bit×8k=64kbit，即一条E1中含有32个64k信道/时隙。

    E1帧结构：
    E1有不成帧、成帧和成复帧三种方式：
    不成帧的E1(透明模式)中：所有32个时隙都可以用于有效数据的传输；
    成帧的E1中：0时隙用于帧同步数据的传输，其余31个时隙都可以用于有效数据的传输；
    成复帧的E1中：0时隙用于帧同步数据的传输，16时隙用于信令的传输，其余31个时隙（1～15和17～31）都可以用于有效数据的传输。

    E1的中继线（Trunk）：
    原始的使用方法/场合与成复帧时相同：0时隙用于帧同步数据的传输，16时隙用于信令的传输，其余31个时隙（1～15和17～31）都可以用于有效数据的传输。

    E1的三种典型使用方法：
    透明传输的专线：将整个2M用作一条链路，如DDN2M；
    CE1：信道化E1（channel-E1）；就是把2M的带宽用作若干个64K组合，一般写成N*64，如128K、256K等；你可以只利用其中的几个时隙也就是只利用n个64k；CE1最多可有31个信道承载数据；必须接在cel/pri接口上；
    E1最本来的用法：在用作语音交换机/程控交换机（PSTN）的数字中继线（Trunk）时的最本来的用法。

    E1的两种接口（G.703）：
    同轴电缆：BNC头、圆头，阻抗：非平衡的75ohm；
    双绞线：RJ-45头，阻抗：平衡的120ohm。

    工程中常见的E1连接方法：
    PRI是其中最常用的一种接入方式，采用PRA信令：
    相对便宜的连接方法：用2611系列的广域网接口卡(1T/2T：WAN WIC DB-60/SmaitSerial)经过V.35-G.703协议转换器连接E1线；
    相对较贵的连接方法：使用E1卡（目前DDN的2M速率线路通常是经HDSI线路拉至用户侧）；E1可由传输设备出的光纤连接用户侧的光端机提供E1服务（连接方式：ISP的光传输网络设备-→光纤-→光端机-→2根BNC同轴线-→G703转V35转换器-→同步串行链路-→路由器的同步串口；ISP的光传输网络设备-→光纤-→光端机-→2根BNC-→DB15-G703转V35转换器）；

    阻抗转换Cable：
    BNC-DB15、BNC-RJ48。

    绝对线路号：
    Con口线路号为0；
    异步串口线路号为1～X（固定路由上看情况；模块化路由器上为X=8×网络模块数量→网络模块接口8个一组→八爪鱼→没有时预留4×4个→Aux最少129）；
    Aux的绝对线路号为X＋1；

----------------------------------------------------------------------------

   LAB1：使用E1线路实现多个64K专线连接：
    STEP1：了解相关命令：
    进入controller配置模式：contriller t1/e1 number ；
    选择帧类型：framing crc4/no-crc4 ；
    选择line-code类型：linecode ami/b8zs/hdb3 ；
    STEP2：具体配置：

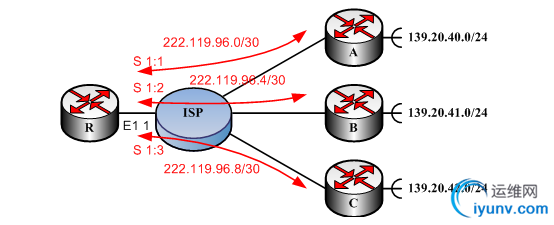

    E1连接3条64K专线,帧类型为NO-CRC4,非平衡链路,路由器具体设置如下:
    hostname shanxi ；
    !
    controller E1 1 （进入E1控制器） ；
    !
    framing NO-CRC4 ；
    linecode hdb3 ；
    !
    channel-group 1 timeslots 1 (建立逻辑通道组与时隙的映射，timeslots 1（类似PVC）对应下面的s1:1（类似Sub-if）)；
    channel-group 2 timeslots 2 ；
    channel-group 3 timeslots 3 ；
    exit ；
    !
    in s1:1 ；
    ip add 222.119.96.1 255.255.255.252 ；
    !
    in s1:2 ；
    ip add 222.119.96.5 255.255.255.252 ；
    !
    int s1:3
    ip add 222.119.96.9 255.255.255.252 ；
    !
    ip route 139.20.40.0 255.255.255.0 s1:1 （配置默认路由）；
    ip route 139.20.41.0 255.255.255.0 s1:2 ；
    ip route 139.20.42.0 255.255.255.0 s1:3 ；
    !


------------------------------------------------------- ---------------------

   LAB2：带外网管（Modem Connections）：通过异步Modem/(PSTN程控交换机/语言交换网/7号信令网/SS7）远程控制路由器的AUX口：
    STEP1：在开始通讯前的准备工作：
    使用Con线通过Console口进行近程Telnet配置来控制Aux和Modem之间的通讯；
    先查看Aux绝对线路号：Con口线路号为0、异步串口线路号为1～X（X=8×网络模块数量→网络模块接口8个一组→八爪鱼）、Aux的绝对线路号为X＋1；
    进入Aux口：(c)#line 65/aux 0（使用绝对线路号/相对接口名进入Aux口）→flow contorl hardware（硬件流控）→transport input all（容许所有协议）→modem inout（容许出/入方向的呼叫）→password 123（配置密码）→login（登录许可，同Con口的配置，no login表示不设防）；
    然后设置enable密码即可；
    STEP2：使用AT命令集配置Modem：
    笔记本通过Com口、RJ-45转DB-25转换器在Modem的DB-25接口配置，每个品牌的AT命令集不同，需要查询文档；常用的：
    AT（开始配置）→AT&（查看配置）→AT&f（恢复默认，有些为AT&F1）→ATS0=3（设置应答指示响铃次数，ATS0=0表示不响铃）→AT&W（保存设置）→ATe0（关闭字符回显）→ATe1（打开字符回显）；
    STEP3：按图配置；
    STEP4：拨号→使用超级终端。


------ ----------------------------------------------------------------------

   LAB3：PPPoE（ADSL的服务：Route As PPPoE's client）：
    STEP1：VPDN(虚拟拨号专网)：
    these vpdn commands are not needed with cisco ios software release 12.2(13)
    sh ru 查看：
    vpdn enable ；
    no vpdn logging ；
    !
    vpdn-group pppoe ；
    request-dialin ；
    protocol pppoe ；
    STEP2：internal ethernet network：
    in e0 →ip add 192.168.1.1 255.255.255.0 →ip nat inside ；
    STEP3：xDSL inteface (ADSL卡上的接口)：
    in ATM0 →no ip address →no atm ilmi-keepalive →dsl operation mode auto →bundle-enable →hold-queue 224 in (allthing were defaulted，不需要配)；
    STEP4：ATM sub-interface：
    in ATM0.1 point-to-point →pvc 1/1 (VPI/VCI) →pppoe-client dial-pool-number 1 (将虚拟ATM子接口放入pool中) →pvc 1/1 is an example value,that must be changed →to match the value used by the isp ；
    STEP5：IF Dial：
    the pppoe client code ties into a dialer interface upon which a virtual-access interface is clound.
    in dialer 1 →ip address negotiated(与ISP协商IP地址) →ip mtu 1492 (ethernet mtu default=1500 ；1492+PPPOE headers=1500) →ip nat outside →encapsulation ppp →dialer pool 1（去dialer pool 1 中,调用刚放入的ATM的子接口）；
    STEP6：认证（CHAP OR PAP）：
    the isp instruets you about the type of authentication to use.
    PAP：ppp authentication ppp callin →ppp pap send-username username password password
    CHAP：ppp authentication chap callin →ppp chap hostname username →ppp chap password password ；
    STEP7：NAT：
    access-list 1 permit 192.168.1.* 0.0.0.255 →ip nat inside source list 1 interface dialer1 overload  →ip route 0.0.0.0 0.0.0.0 dialer1 →end 。
