Cisco交换机的基本配置

3ewewwe

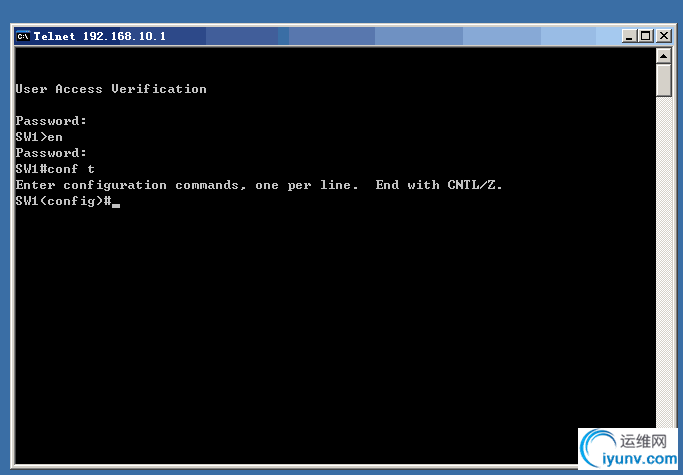

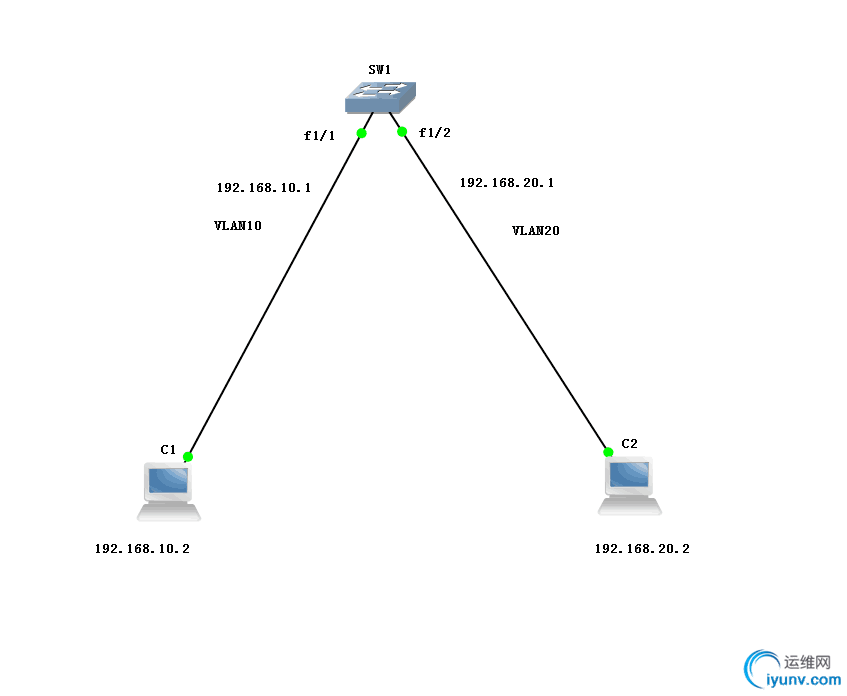

一台交换机和两台PC机互通允许登陆交换机终端

命令配置：
SW1#vlan database   //进入vlan数据库
% Warning: It is recommended to configure VLAN from config mode,
  as VLAN database mode is being deprecated. Please consult user
  documentation for configuring VTP/VLAN in config mode.

SW1(vlan)#vlan 10       //创建个VLAN10
VLAN 10 added:
    Name: VLAN0010
SW1(vlan)#vlan 20       //创建个vlan20 然后保存退出
VLAN 20 added:
    Name: VLAN0020
SW1(vlan)#exit
APPLY completed.
Exiting....
SW1#
SW1#config terminal
Enter configuration commands, one per line.  End with CNTL/Z.
SW1(config)#enable password 123456   //设置明文密码
SW1(config)#line vty 0 4         //开启5个端口
SW1(config-line)#password 123456   //设置密码
SW1(config-line)#login          //允许登录
SW1(config-line)#exit
SW1(config)#int f1/1           进入端口
SW1(config-if)#switchport mode access   //访问模式
SW1(config-if)#switchport access vlan 10  //vlan10加入访问模式
SW1(config-if)#int f1/2
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 20  //vlan20加入访问模式
SW1(config-if)#exit
SW1(config)#int vlan 10      //给vlan10设置IP地址
SW1(config-if)#ip address 192.168.10.1 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#int vlan 20
SW1(config-if)#ip address 192.168.20.1 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#
SW1#sh ip int br    //查看端口的状态
Interface                  IP-Address      OK? Method Status                Protocol
FastEthernet0/0            unassigned      YES unset  administratively down down
FastEthernet0/1            unassigned      YES unset  administratively down down
FastEthernet1/0            unassigned      YES unset  up                    down
FastEthernet1/1            unassigned      YES unset  up                    up
FastEthernet1/2            unassigned      YES unset  up                    up
FastEthernet1/3            unassigned      YES unset  up                    down
FastEthernet1/4            unassigned      YES unset  up                    down
FastEthernet1/5            unassigned      YES unset  up                    down
FastEthernet1/6            unassigned      YES unset  up                    down
FastEthernet1/7            unassigned      YES unset  up                    down
FastEthernet1/8            unassigned      YES unset  up                    down
FastEthernet1/9            unassigned      YES unset  up                    down
FastEthernet1/10           unassigned      YES unset  up                    down
FastEthernet1/11           unassigned      YES unset  up                    down
FastEthernet1/12           unassigned      YES unset  up                    down
FastEthernet1/13           unassigned      YES unset  up                    down
FastEthernet1/14           unassigned      YES unset  up                    down
FastEthernet1/15           unassigned      YES unset  up                    down
Vlan1                      unassigned      YES unset  up                    down
Vlan10                     192.168.10.1    YES manual up                    up
Vlan20                     192.168.20.1    YES manual up                    up
SW1#
