思科三层交换配置

432232

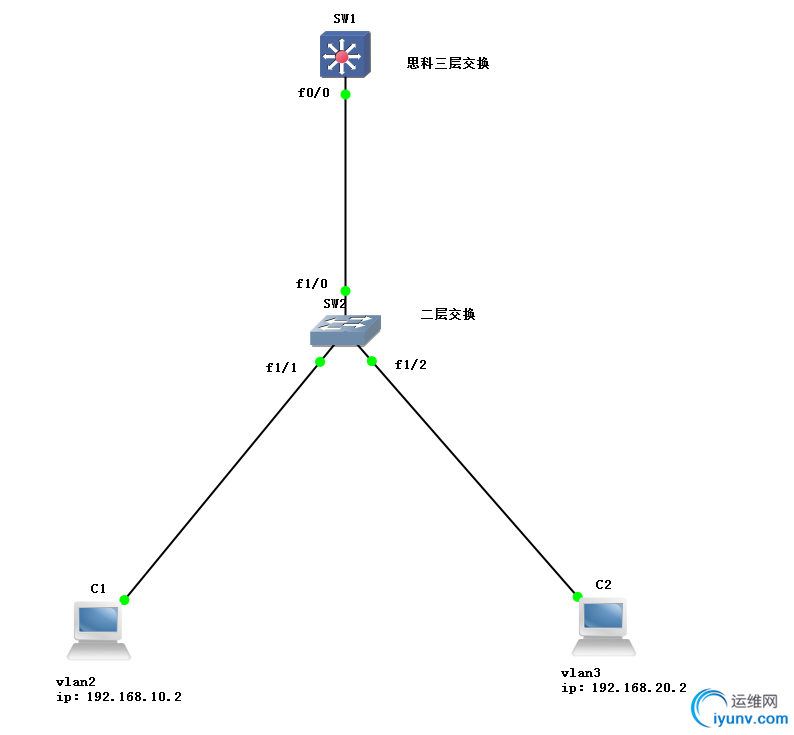

配置SW1的交换机
SW1#vlan database
SW1(vlan)#vlan 2
VLAN 2 modified:
SW1(vlan)#vlan 3
VLAN 3 modified:
SW1(vlan)#exit
APPLY completed.
Exiting....
SW1#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
SW1(config)#int f0/0
SW1(config-if)#switchport mode trunk
SW1(config-if)#exit
SW1(config)#ip routing
SW1(config)#int vlan 2
SW1(config-if)#ip address 1

SW1(config-if)#ip address 192.168.10.1 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#int vlan 3
SW1(config-if)#ip  address 192.168.20.1 255.255.255.0
SW1(config-if)#no sh
SW1(config-if)#do sh vlan-s
VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                Fa0/13, Fa0/14, Fa0/15
2    VLAN0002                         active
3    VLAN0003                         active
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        1002   1003
2    enet  100002     1500  -      -      -        -    -        0      0
3    enet  100003     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        1      1003
1003 tr    101003     1500  1005   0      -        -    srb      1      1002
1004 fdnet 101004     1500  -      -      1        ibm  -        0      0
1005 trnet 101005     1500  -      -      1        ibm  -        0      0
SW1(config-if)#do sh ip int br
Interface                  IP-Address      OK? Method Status                Protocol
FastEthernet0/0            unassigned      YES unset  up                    up
FastEthernet0/1            unassigned      YES unset  up                    down
FastEthernet0/2            unassigned      YES unset  up                    down
FastEthernet0/3            unassigned      YES unset  up                    down
FastEthernet0/4            unassigned      YES unset  up                    down
FastEthernet0/5            unassigned      YES unset  up                    down
FastEthernet0/6            unassigned      YES unset  up                    down
FastEthernet0/7            unassigned      YES unset  up                    down
FastEthernet0/8            unassigned      YES unset  up                    down
FastEthernet0/9            unassigned      YES unset  up                    down
FastEthernet0/10           unassigned      YES unset  up                    down
FastEthernet0/11           unassigned      YES unset  up                    down
FastEthernet0/12           unassigned      YES unset  up                    down
FastEthernet0/13           unassigned      YES unset  up                    down
FastEthernet0/14           unassigned      YES unset  up                    down
FastEthernet0/15           unassigned      YES unset  up                    down
Vlan1                      unassigned      YES unset  up                    up
Vlan2                      192.168.10.1    YES manual up                    up
Vlan3                      192.168.20.1    YES manual up                    up
SW1(config-if)#
配置SW2的交换机
SW2#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
SW2(config)#interface f1/0
SW2(config-if)#switchport mode trunk
SW2(config-if)#int range f1/1 -2
SW2(config-if-range)#no sh
SW2(config-if-range)#exit
SW2(config)#interface f1/1
SW2(config-if)#switchport access vlan 2
SW2(config-if)#int f1/2
SW2(config-if)#switchport access vlan 3
SW2(config-if)#
SW2#sh vlan-s
VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa1/3, Fa1/4, Fa1/5, Fa1/6
                                                Fa1/7, Fa1/8, Fa1/9, Fa1/10
                                                Fa1/11, Fa1/12, Fa1/13, Fa1/14
                                                Fa1/15
2    VLAN0002                         active    Fa1/1
3    VLAN0003                         active    Fa1/2
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
VLAN Type  SAID       MTU   Parent RingNo BridgeNo Stp  BrdgMode Trans1 Trans2
---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------
1    enet  100001     1500  -      -      -        -    -        1002   1003
2    enet  100002     1500  -      -      -        -    -        0      0
3    enet  100003     1500  -      -      -        -    -        0      0
1002 fddi  101002     1500  -      -      -        -    -        1      1003
1003 tr    101003     1500  1005   0      -        -    srb      1      1002
1004 fdnet 101004     1500  -      -      1        ibm  -        0      0
1005 trnet 101005     1500  -      -      1        ibm  -        0      0
用PC2机ping下PC1

C:\\Documents and Settings\\Administrator>ipconfig
Windows IP Configuration
Ethernet adapter 本地连接:
   Connection-specific DNS Suffix  . :
   IP Address. . . . . . . . . . . . : 192.168.20.2
   Subnet Mask . . . . . . . . . . . : 255.255.255.0
   Default Gateway . . . . . . . . . : 192.168.20.1
C:\\Documents and Settings\\Administrator>ping 192.168.10.2
Pinging 192.168.10.2 with 32 bytes of data:
Reply from 192.168.10.2: bytes=32 time=25ms TTL=127
Reply from 192.168.10.2: bytes=32 time=31ms TTL=127
Reply from 192.168.10.2: bytes=32 time=31ms TTL=127
Reply from 192.168.10.2: bytes=32 time=31ms TTL=127
Ping statistics for 192.168.10.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 25ms, Maximum = 31ms, Average = 29ms
用PC1ping下PC2
C:\\Documents and Settings\\Administrator>ipconfig
Windows IP Configuration
Ethernet adapter 本地连接:
   Connection-specific DNS Suffix  . :
   IP Address. . . . . . . . . . . . : 192.168.20.2
   Subnet Mask . . . . . . . . . . . : 255.255.255.0
   Default Gateway . . . . . . . . . : 192.168.20.1
C:\\Documents and Settings\\Administrator>ping 192.168.10.2
Pinging 192.168.10.2 with 32 bytes of data:
Reply from 192.168.10.2: bytes=32 time=25ms TTL=127
Reply from 192.168.10.2: bytes=32 time=31ms TTL=127
Reply from 192.168.10.2: bytes=32 time=31ms TTL=127
Reply from 192.168.10.2: bytes=32 time=31ms TTL=127
Ping statistics for 192.168.10.2:
    Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
    Minimum = 25ms, Maximum = 31ms, Average = 29ms
不管是把SW1的F0/0还是SW2的F1/0 down掉都会ping不通对方的PC机。
