linux iptables 实现nat映射

niyoudeyulj · 发表于 2017-12-27 11:10:20

本帖最后由 niyoudeyulj 于 2017-12-27 11:27 编辑

一、环境信息
可以连接外网的物理机，内网IP:192.168.124.10(eth0)  外网IP:10.0.81.82(eth1)
      内网的物理机1，内网IP:192.168.124.81(eth0)
      内网的物理机2，内网IP:192.168.124.82(eth0)

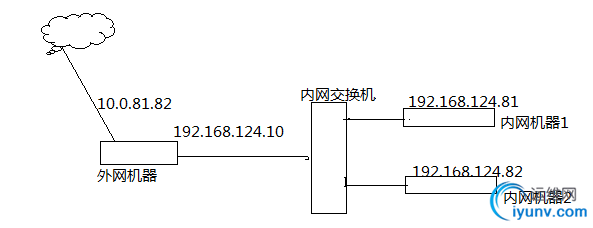

  拓扑图：

   如上图，只有外网的可以上网，内网的机器是无法上网的，我们在外网机器上设置iptables规则，实现nat映射，使外网的机器可以直接访问内网的服务器，内网服务器也可以上网。
二、iptables nat概念
   本文主要讲iptables nat功能，其它相关iptables功能就不详细讲了，还请谅解。
     SNAT :源地址转换，改变数据包的源地址;防火墙会使用外部地址，替换数据包的本地网络地址，这样使网络内部主机能够与网络外部通信

DNAT：DNAT策略与SNAT策略非常相似，只不过应用方向反过来了。SNAT用来修改源地址IP，而DNAT用来修改目标IP地址，目标端口；SNAT只能用在nat表的POSTROUTING链，而DNAT只能用在nat表的PREROUTING链和OUTPUT链中。

SNAT用于内网机器上网，DNAT主要实现外网IP和内网IP 一一映射

三、DNAT设置

以下命令都在外网机器上设置

1、需要开启ip_forward，实现转发

echo 1 > /proc/sys/net/ipv4/ip_forward

sysctl -w net.ipv4.ip_forward=1

2、为防止其它iptbales 规则有影响，先全部清空；如果确认没问题，可以不用清空规则

iptables -F

   iptables -t nat -F
   iptables -t mangle -F
   iptables -X
   iptables -t nat -X
   iptables -t mangle -X
   iptables -A INPUT -i lo -j ACCEPT
   iptables -A OUTPUT -o lo -j ACCEPT
   iptables -P INPUT ACCEPT
   iptables -P OUTPUT ACCEPT
   iptables -P FORWARD ACCEPT
3、设置dnat规则
给外网eth1网卡多配置两个IP
ifconfig eth1 eth1:1  10.0.81.101 netmask 255.255.0.0
ifconfig eth1 eth1:2  10.0.81.102 netmask 255.255.0.0
设置 10.0.81.101映射成192.168.124.81，10.0.81.102映射成192.168.124.82
iptables -t nat -A PREROUTING -d 10.0.81.101 -j DNAT --to-destination 192.168.124.81
iptables -t nat -A POSTROUTING -d 192.168.124.81 -j SNAT --to 192.168.124.10

iptables -t nat -A PREROUTING -d 10.0.81.102 -j DNAT --to-destination 192.168.124.82
iptables -t nat -A POSTROUTING -d 192.168.124.82 -j SNAT --to 192.168.124.10

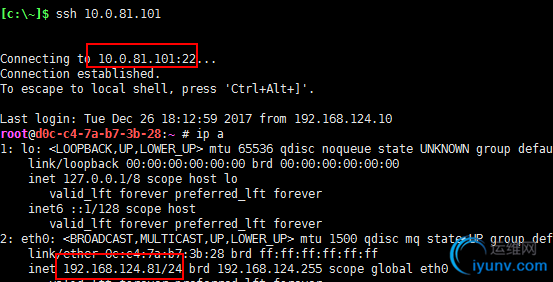

4、检查映射是否成功，映射成功，没有问题

四、SNAT设置
设置DNAT以后，可以通过映射的IP访问内网的机器，但是内网的机器无法上网，需要设置SNAT

1、外网配置SNAT
iptables -t nat -A POSTROUTING -s 192.168.124.0/24 -o eno2 -j SNAT --to-source 10.0.81.82
2、内网机器配置网关
   在外网配置完成以后，需要更改内网机器的网关，否则还是不同
   route delete -net 0.0.0.0
   route add default gw 192.168.124.10 dev eth0

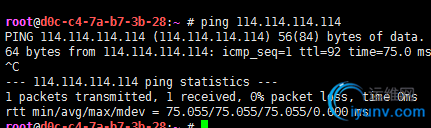

  3、检查，成功
