　　本文将介绍在Windows 2012 R2上创建Hyper-v虚拟化群集，主要内容包括创建2节点的虚拟化群集、创建高可用的虚拟机、测试虚拟机的实时迁移、测试虚拟机的故障转移。
　　一、测试环境

计算机名	操作系统	IP地址	安装的功能角色
DC.jiangjianlong.cn	Win2012R2	192.168.10.110（生产网络）	DC、DNS、 　　iSCSI Target
		192.168.20.110（iscsi网络）
hyper-v01.jiangjianlong.cn	Win2012R2	192.168.10.111（生产网络）	Hyper-v、 　　故障转移群集、 多路径IO
		10.10.10.111（心跳网络）
		192.168.20.111（iscsi网络）
hyper-v02.jiangjianlong.cn	Win2012R2	192.168.10.112（生产网络）	Hyper-v、 　　故障转移群集、 多路径IO
		10.10.10.112（心跳网络）
		192.168.20.112（iscsi网络）

　　

　　二、环境准备

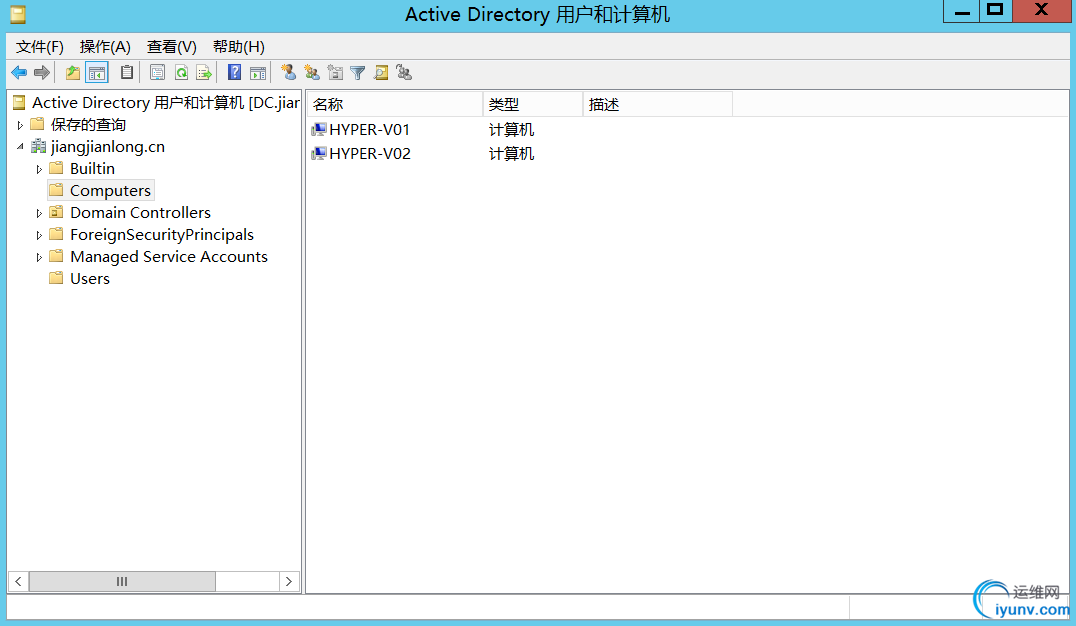

　　1、在DC上安装域jiangjianlong.cn并把两台Hyper-v宿主机加入域

　　

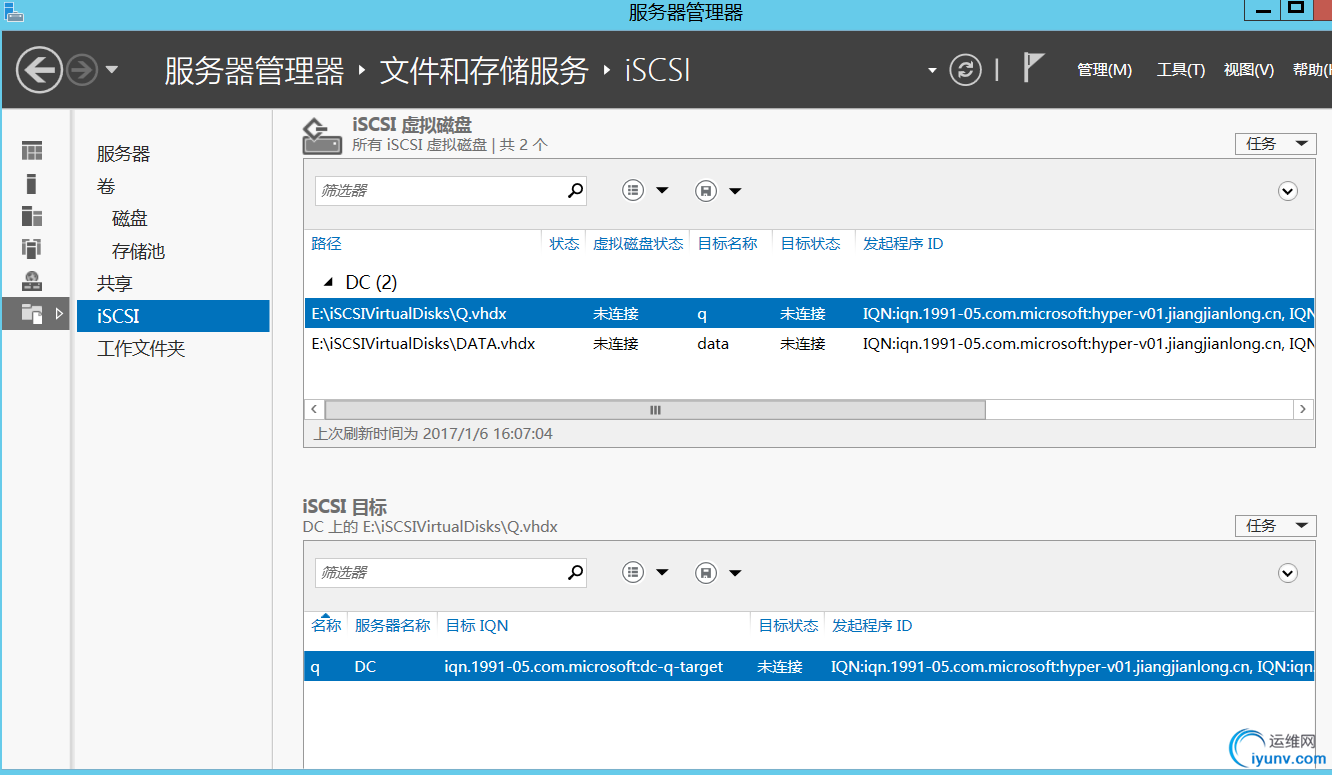

　　2、故障转移群集需要用到共享存储，虽然可以使用文件共享作为仲裁，但存放虚拟机的群集共享卷通常还是需要共享存储来提供，实际项目中比较常用的是光纤存储，由于我这个是模拟环境，便使用iSCSI来提供共享磁盘。直接在DC上安装iSCSI服务并创建2个iSCSI虚拟磁盘分配给两台hyper-v宿主机，其中一个2G的作为仲裁盘，一个120G的作为群集共享磁盘

　　

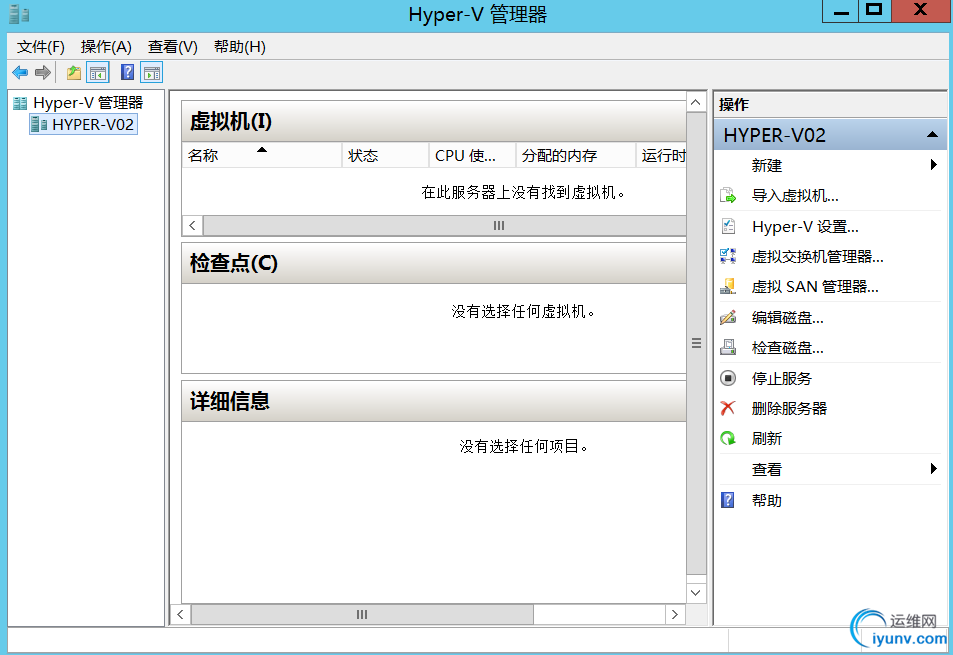

　　3、在两台Hyper-v宿主机上分别安装Hyper-v角色、故障转移功能和多路径IO功能

　　

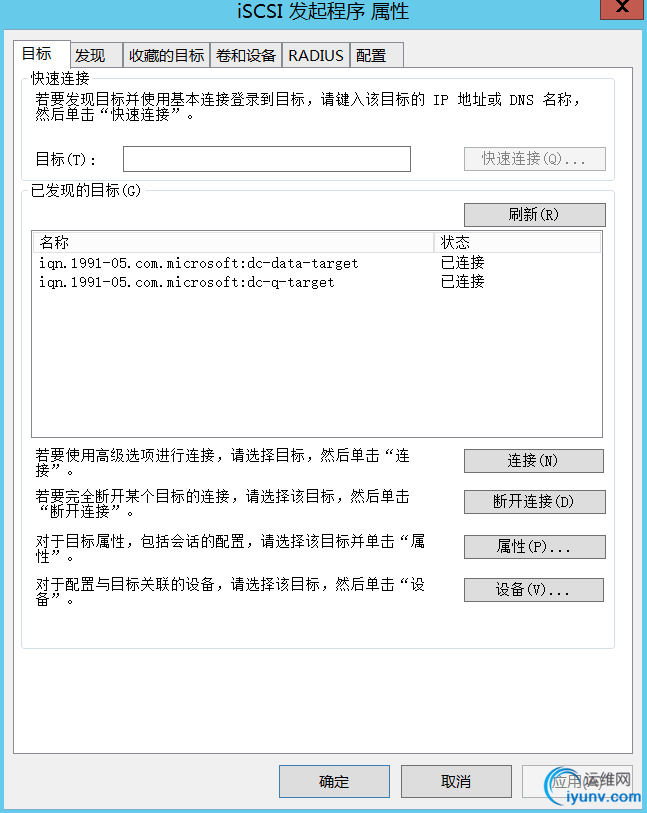

　　4、在两台Hyper-v宿主机上分别使用iSCSI发起程序连接目标磁盘，并在其中一台对磁盘进行联机并创建好磁盘分区和盘符，需注意不能两台宿主机同时对iSCSI磁盘进行联机

　　

　　三、验证并创建群集
　　本文原始出处：江健龙的技术博客 http://jiangjianlong.blog.51cto.com/3735273/1890026

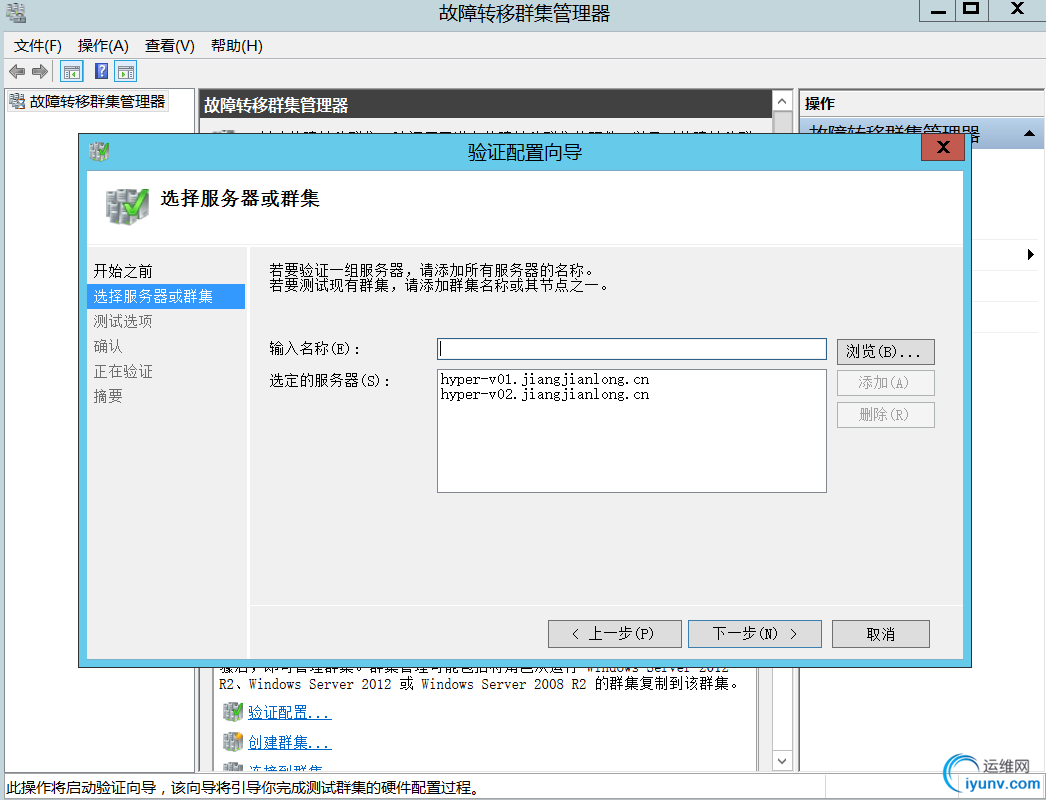

　　1、在hyper-v01上打开故障转移群集管理器，点击验证配置，选择两台宿主机进行验证

　　

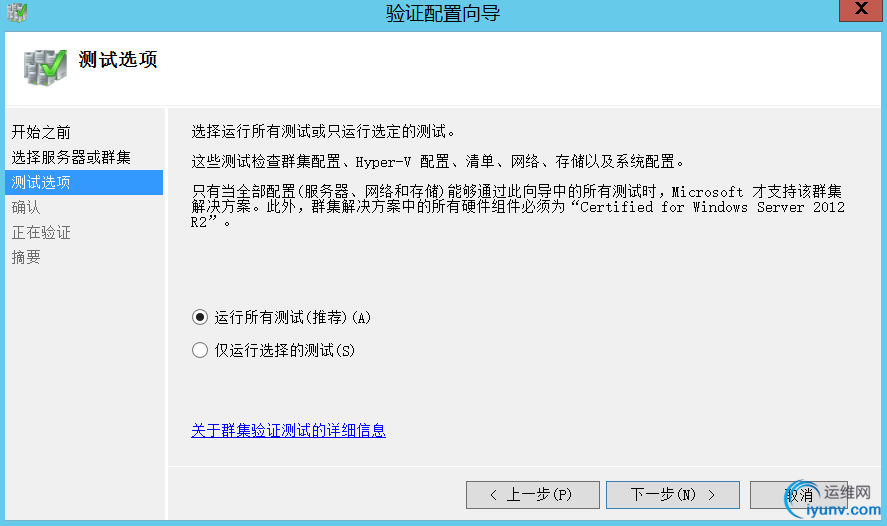

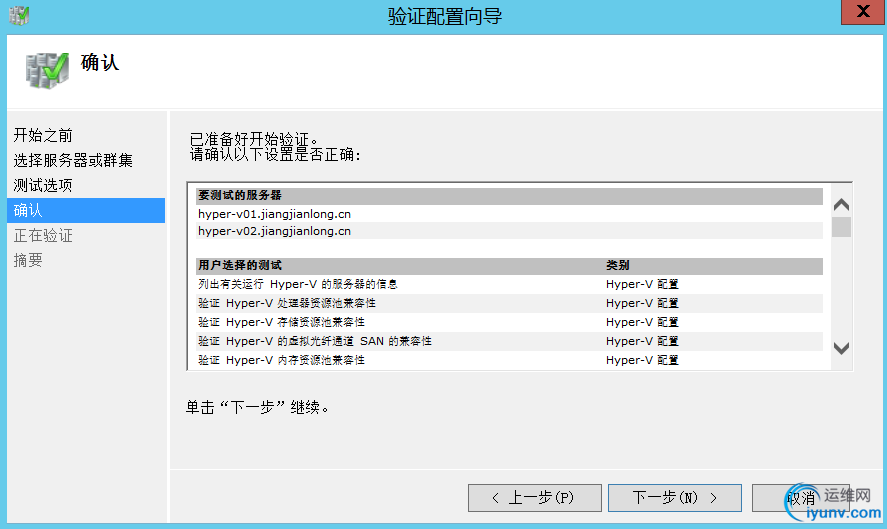

　　2、选择运行所有测试

　　

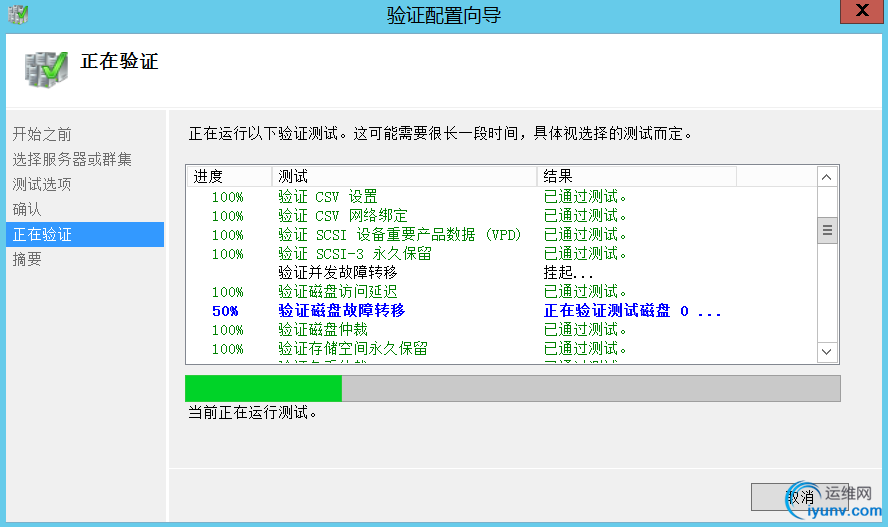

　　3、等待验证测试完成

　　

　　4、验证测试完成，未出现警报或错误，表明符合创建群集的前提条件，如有警告或错误，请查看报告进行排查解决

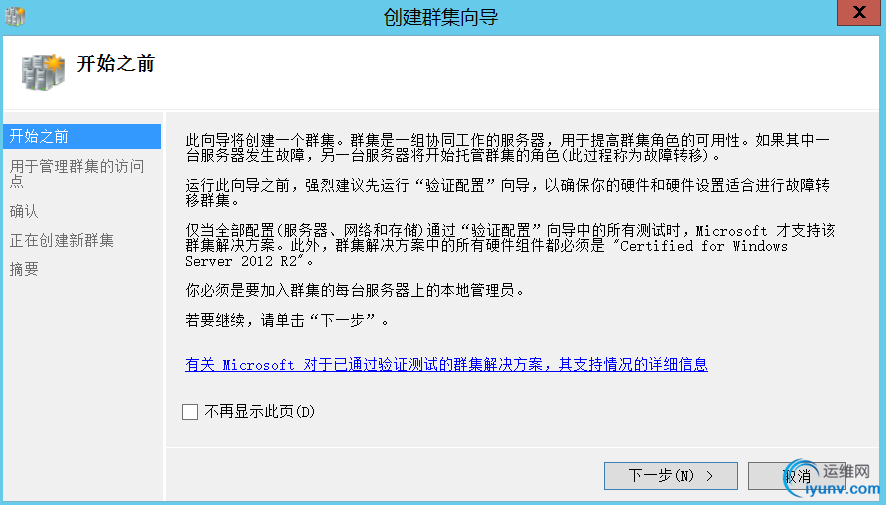

　　5、创建群集

　　

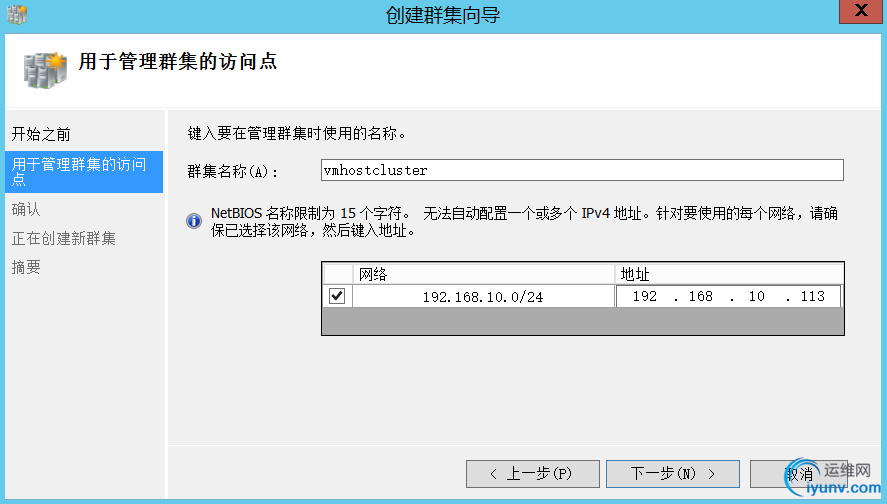

　　6、输入群集名称和群集IP

　　

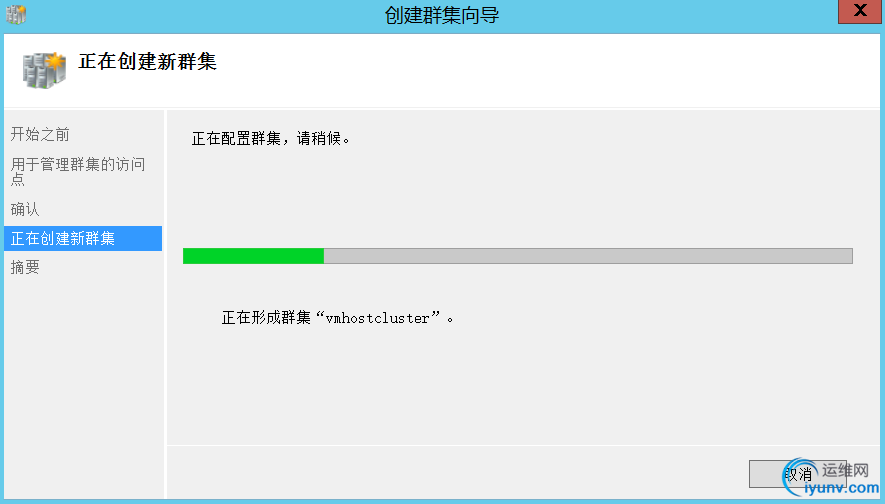

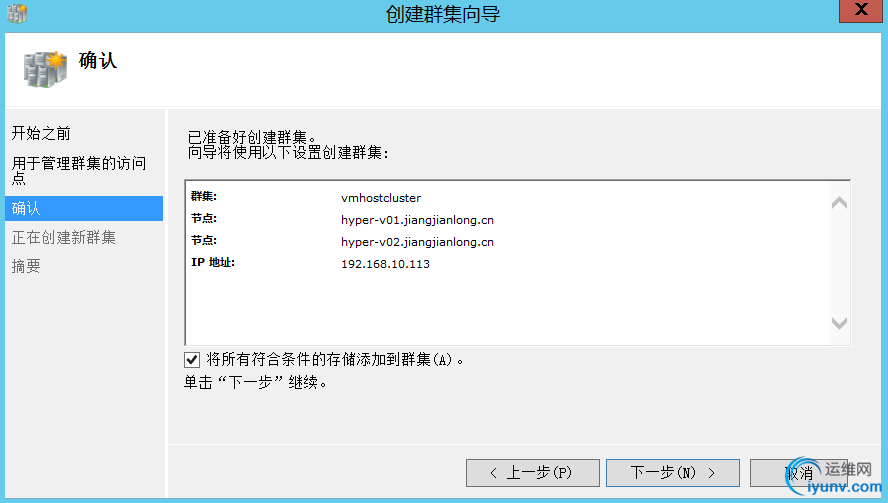

　　7、开始创建群集

　　

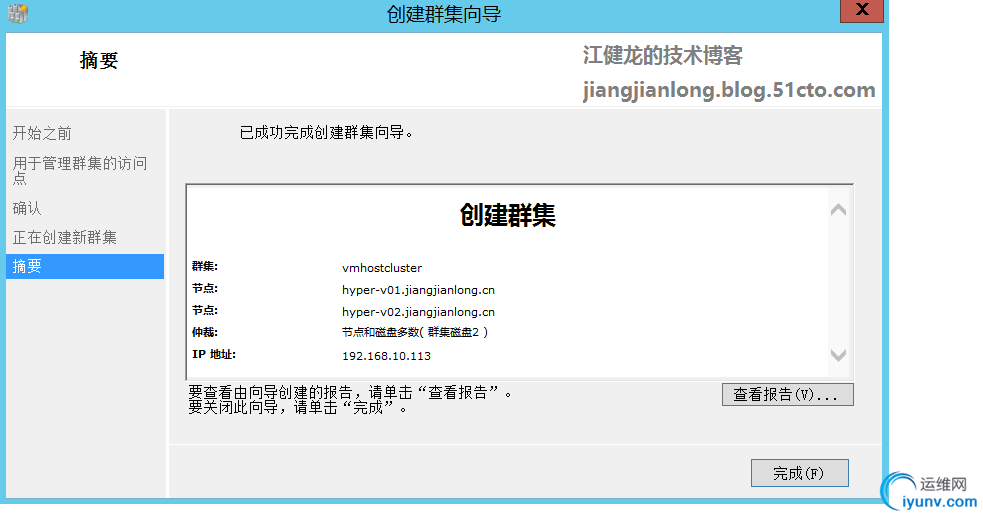

　　8、完成群集的创建

　　

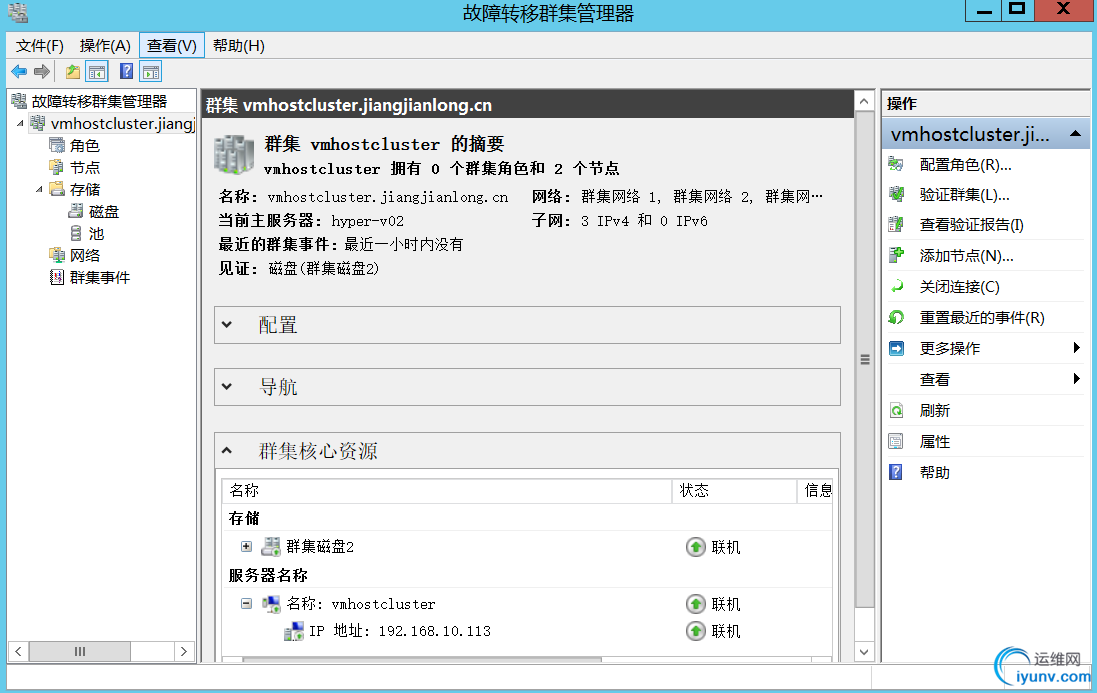

　　9、打开故障转移群集管理器，可以查看群集核心资源

　　

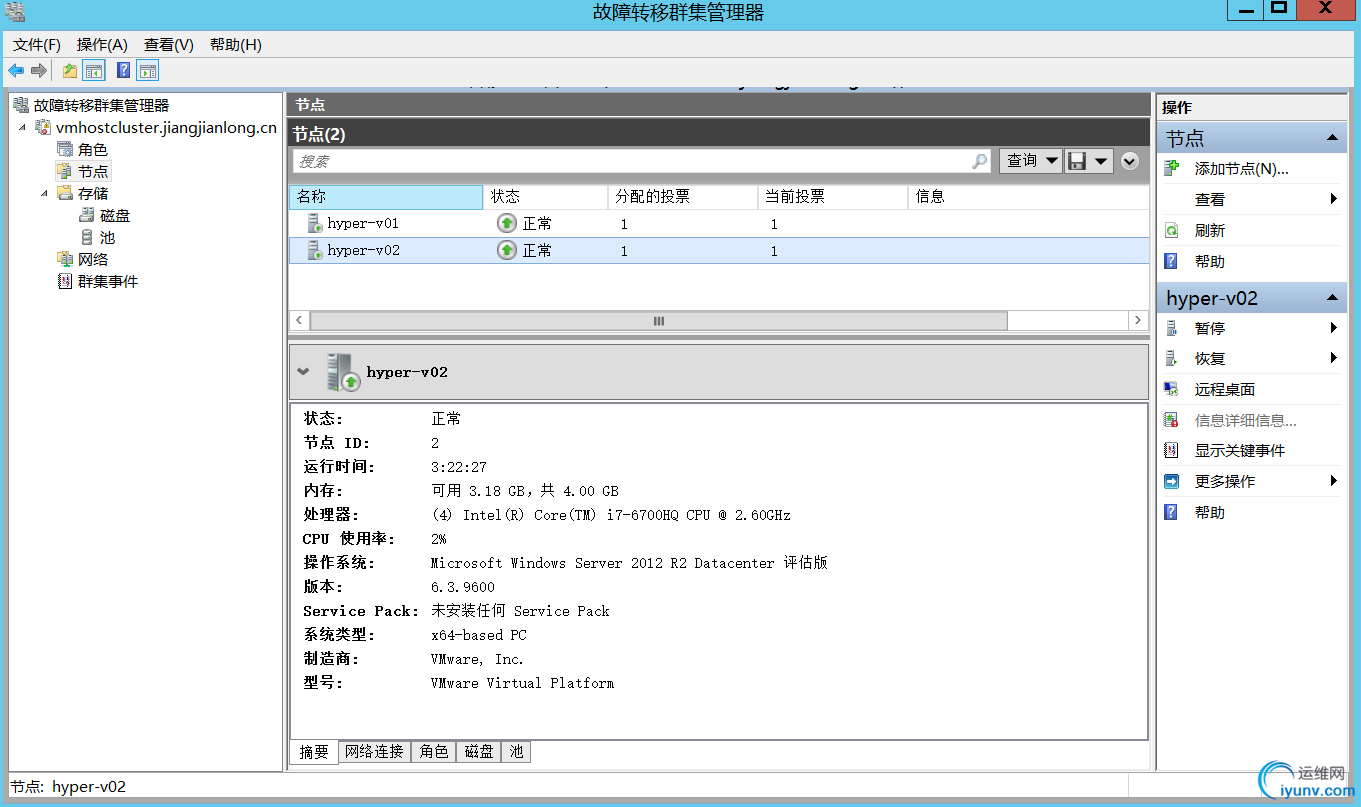

　　10、查看群集节点

　　

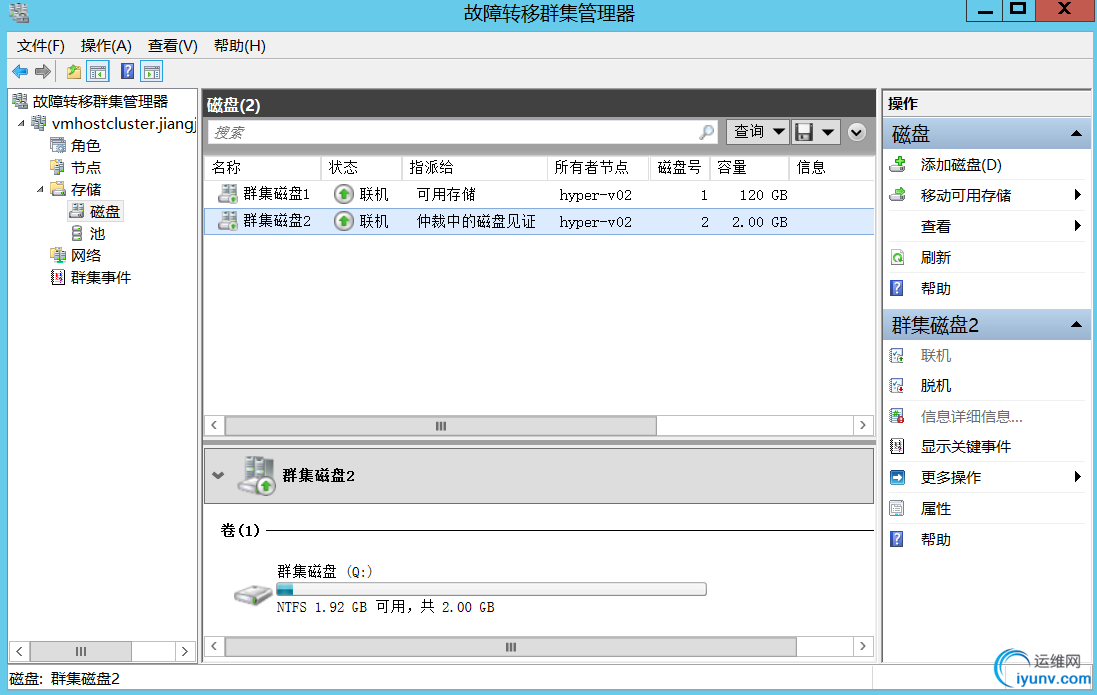

　　11、查看群集仲裁磁盘

　　

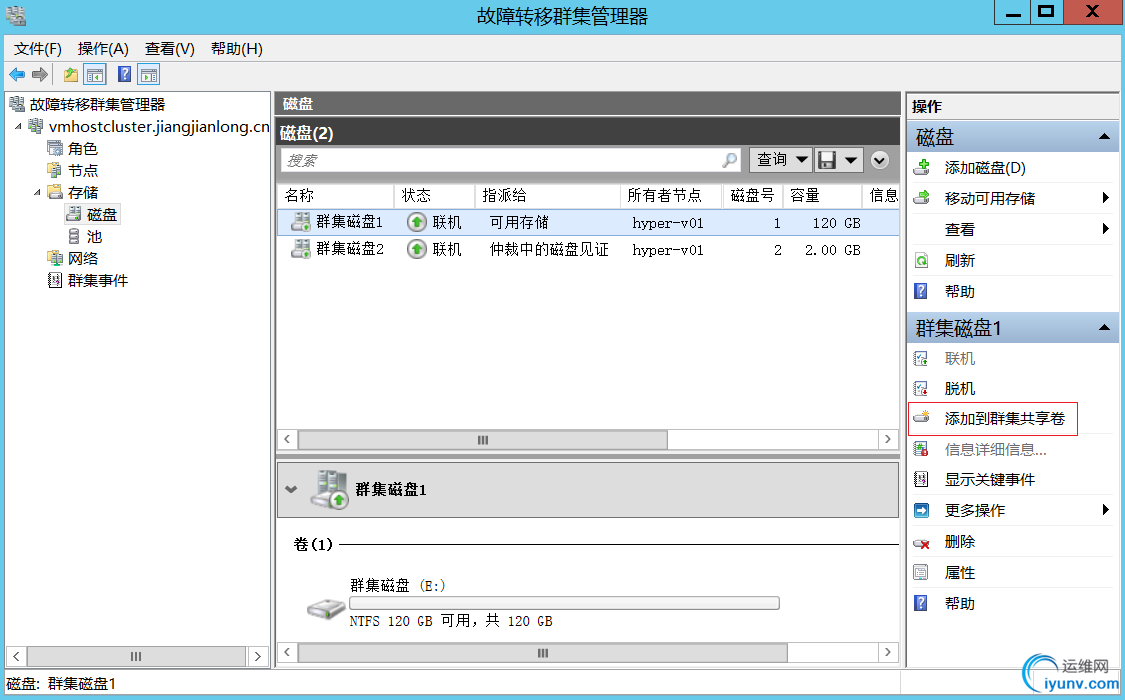

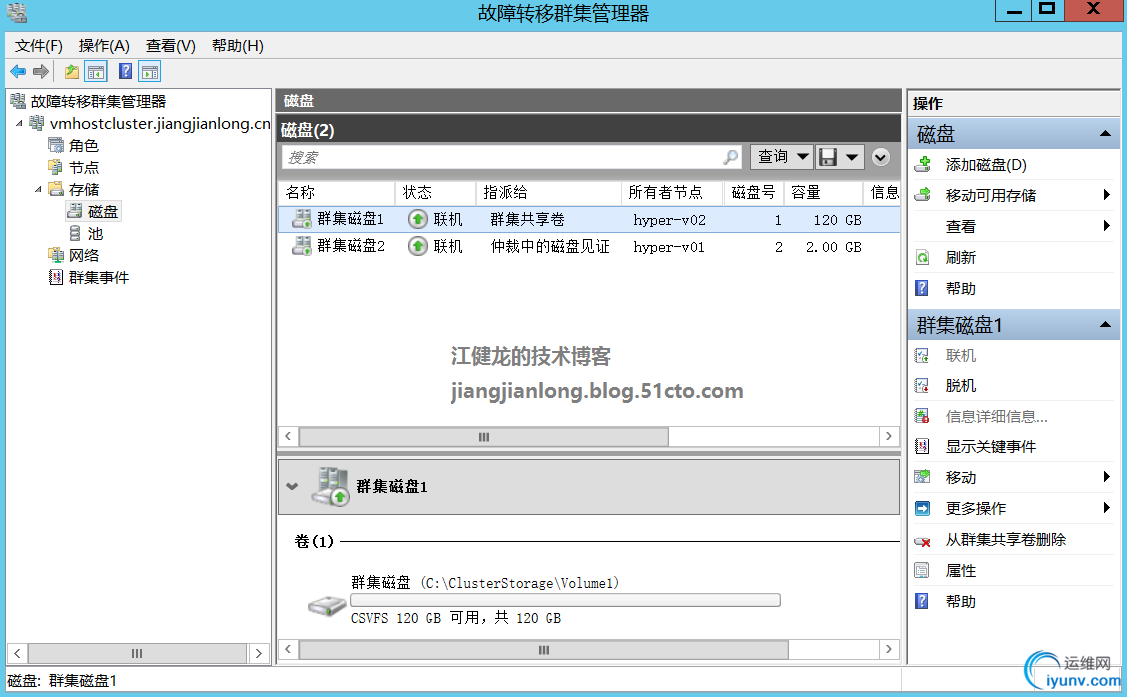

　　12、查看群集磁盘，并添加到群集共享卷，这样就可以被两个宿主机同时读写

　　

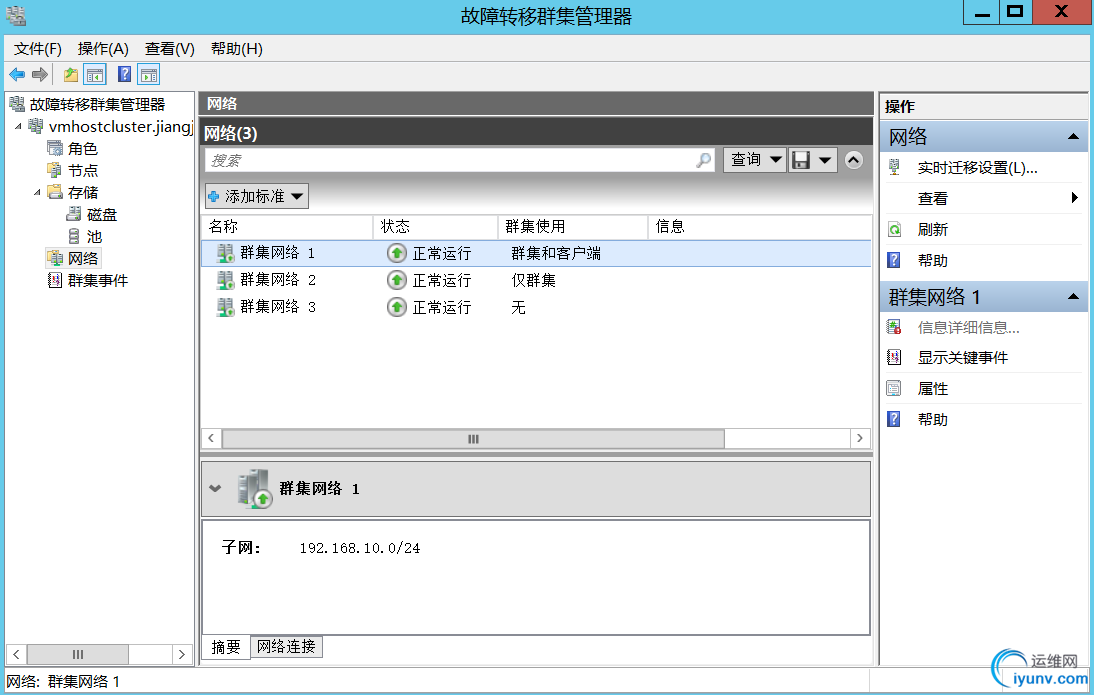

　　13、查看群集网络

　　

　　四、创建高可用的虚拟机
　　本文原始出处：江健龙的技术博客 http://jiangjianlong.blog.51cto.com/3735273/1890026

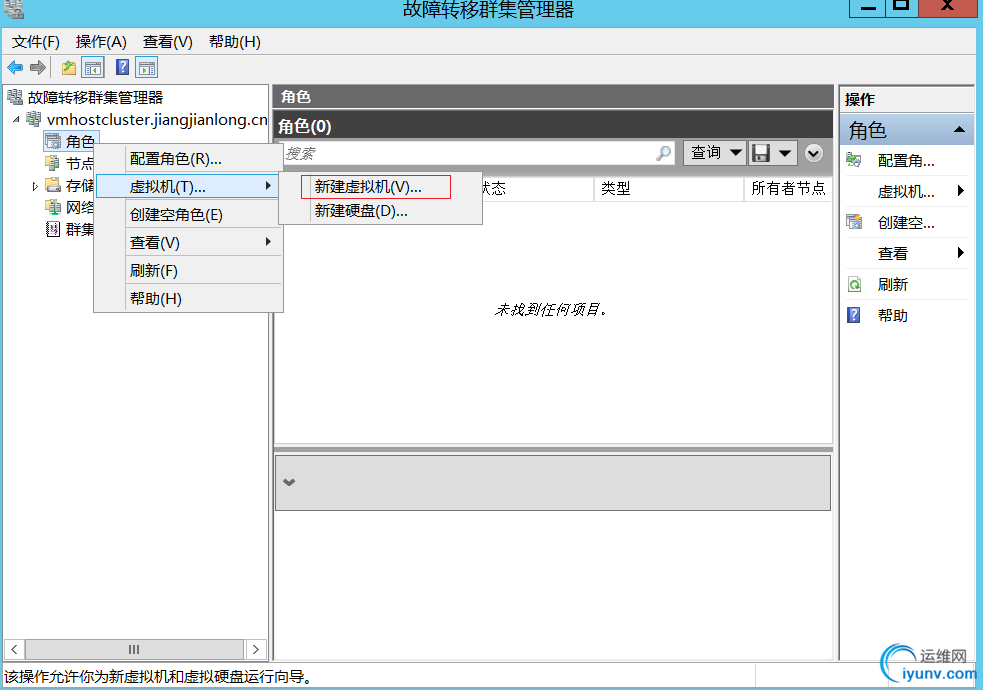

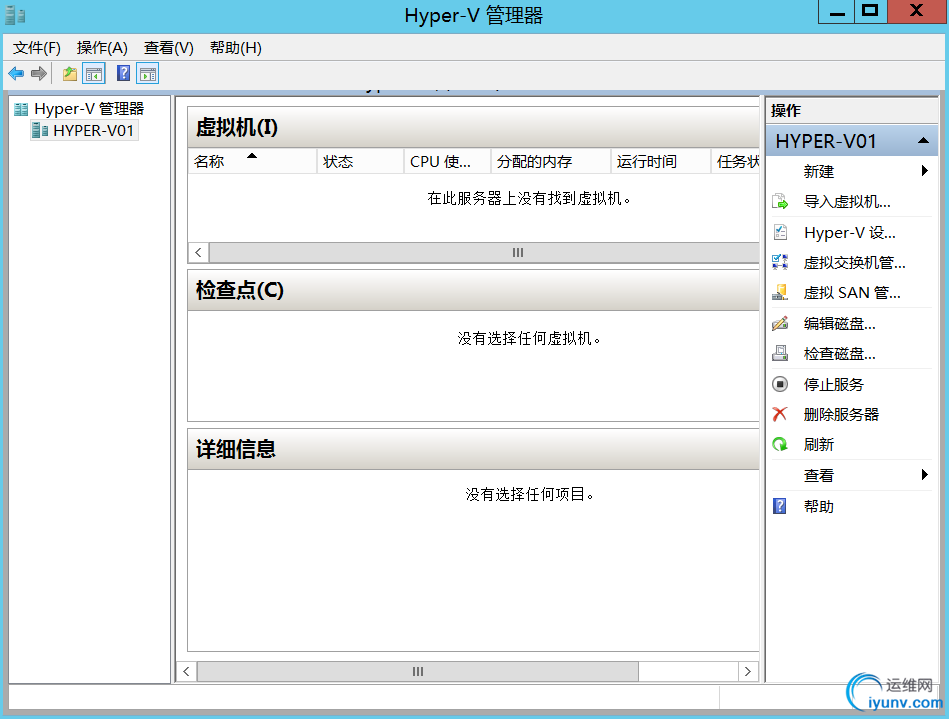

　　1、在Hyper-v群集中，使用Hyper-v管理器创建的虚拟机将默认不具有高可用保护，需要在故障转移群集管理器中创建虚拟机

　　

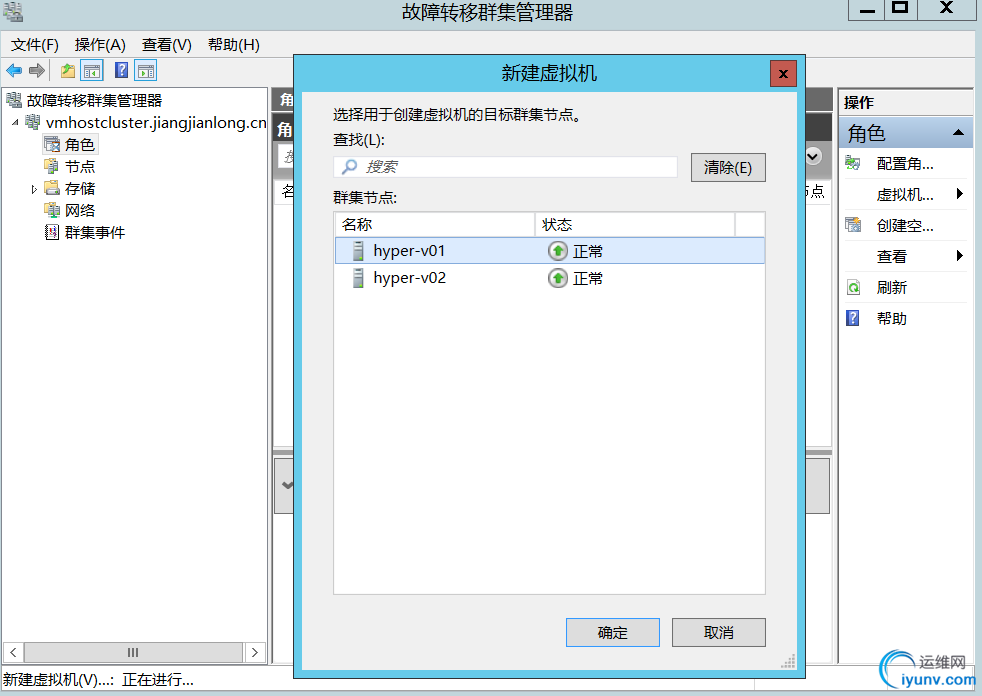

　　2、选择一台宿主机来承载虚拟机

　　

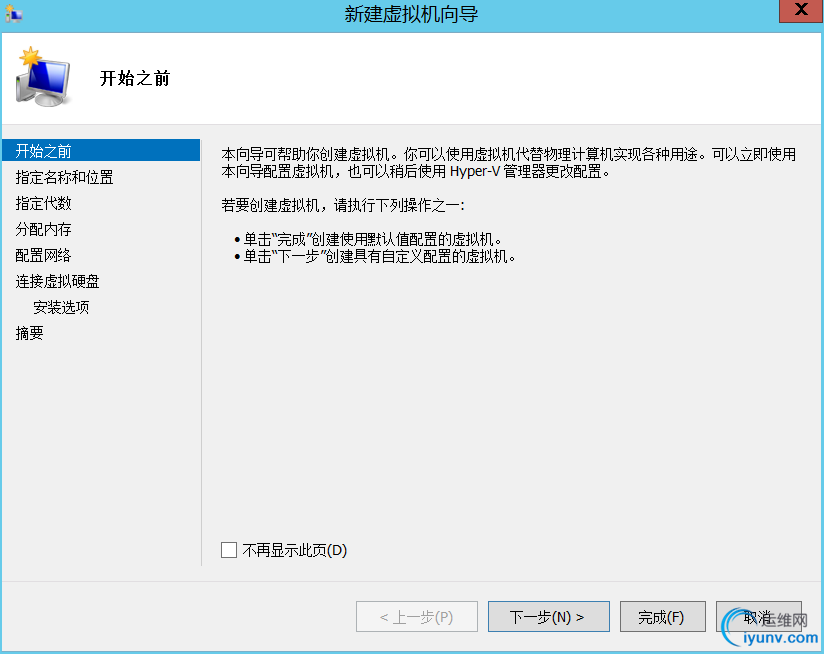

　　3、根据新建虚拟机向导创建一台虚拟机

　　

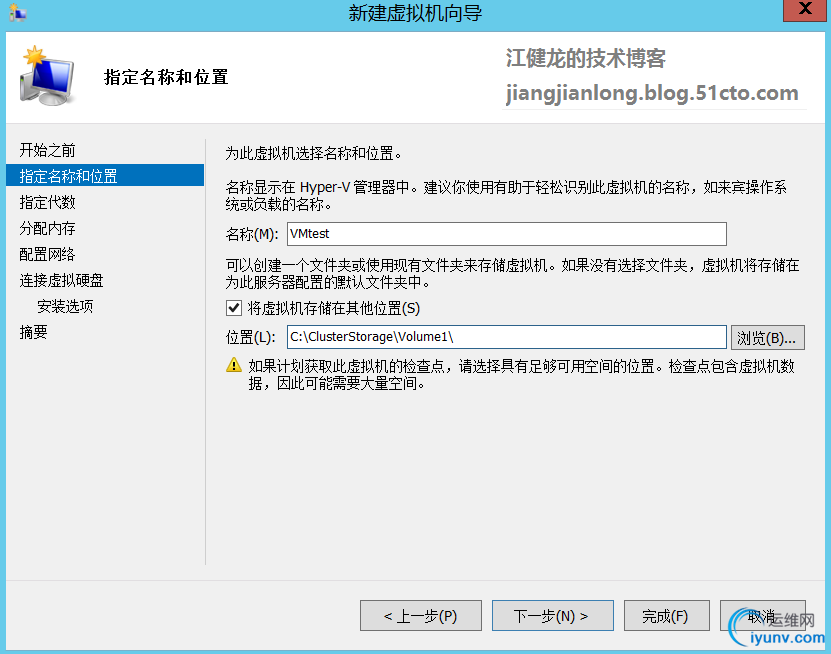

　　4、输入虚拟机的名称，以及选择存储位置为群集共享卷的路径

　　

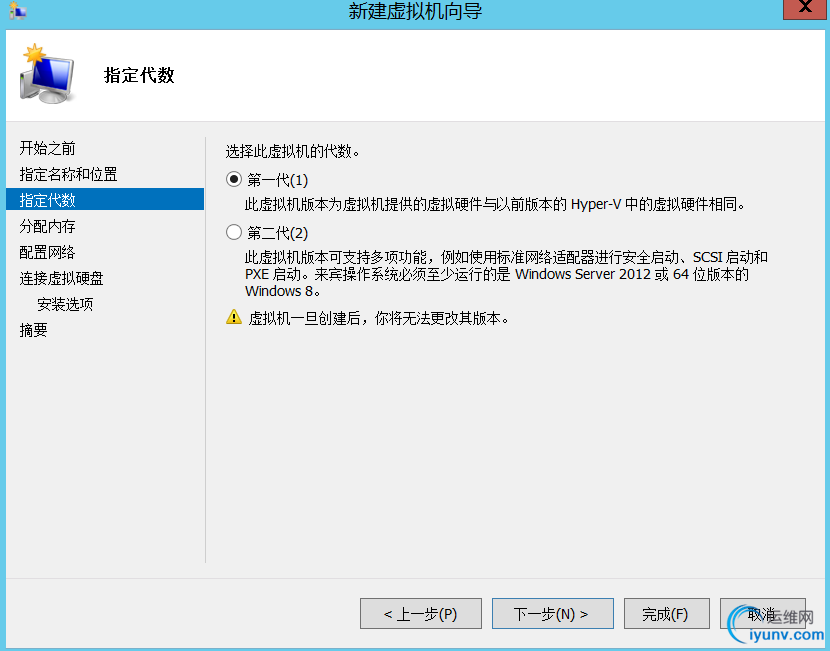

　　5、选择虚拟机的代数

　　

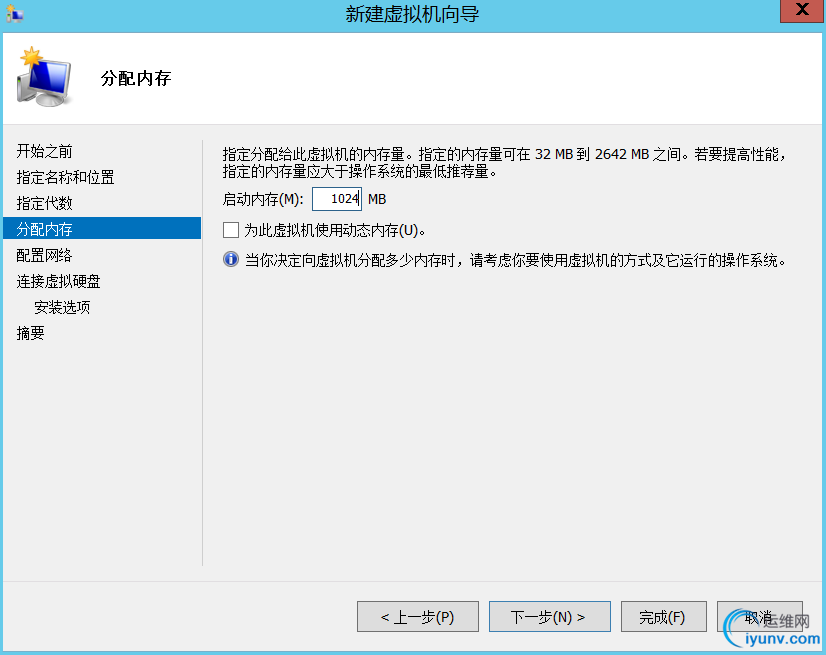

　　6、设置启动内存，也可以使用动态内存

　　

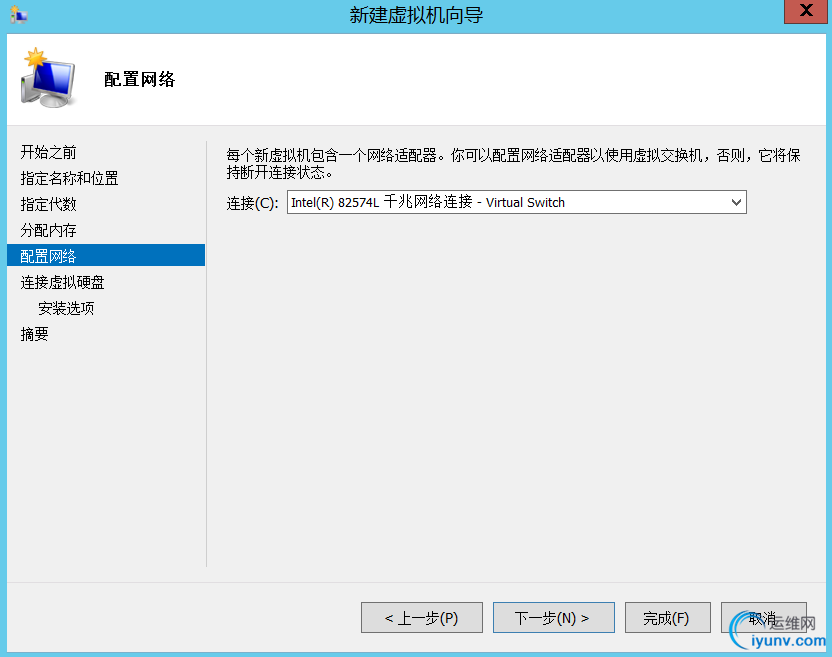

　　7、配置网络连接

　　

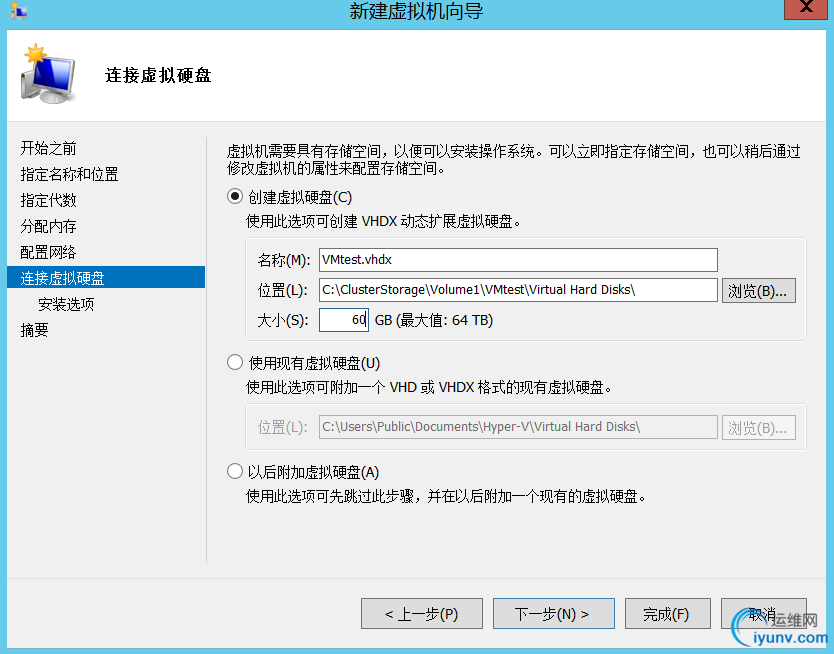

　　8、创建虚拟硬盘

　　

　　9、选择以后安装操作系统

　　

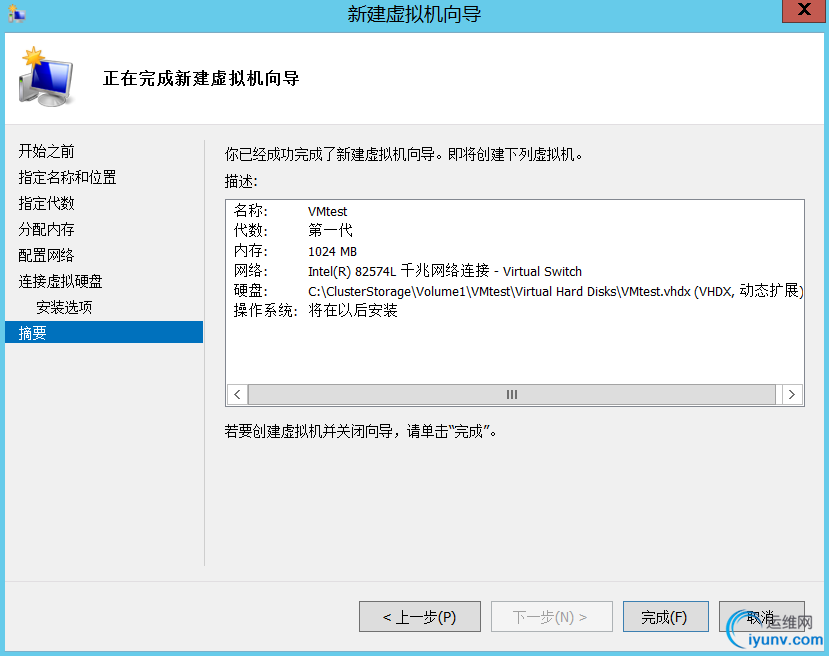

　　10、查看摘要，点击完成

　　

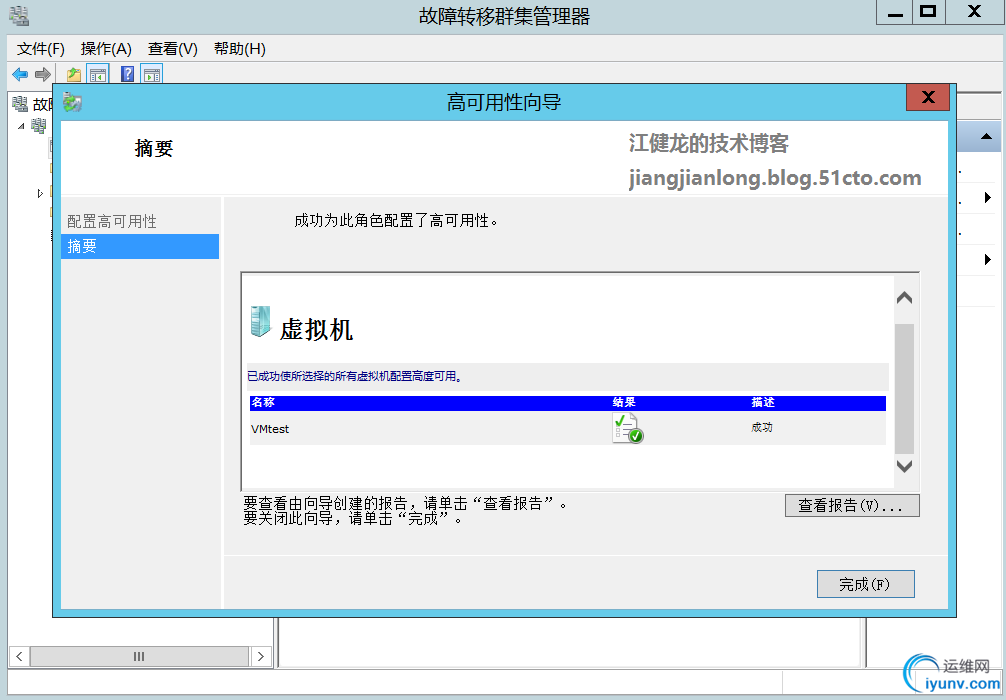

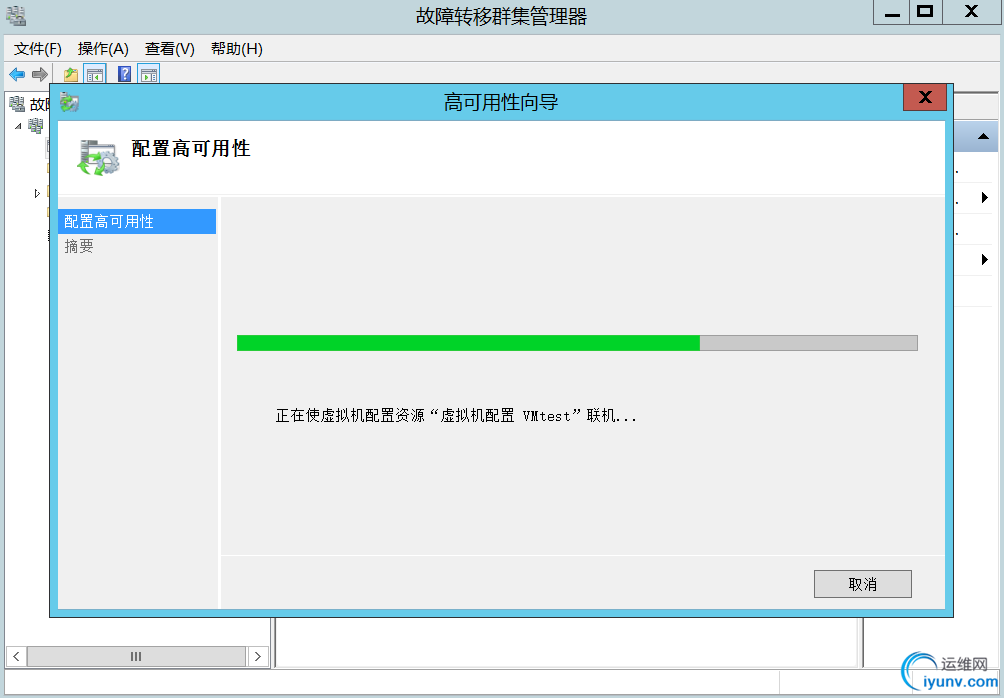

　　11、自动配置高可用性

　　

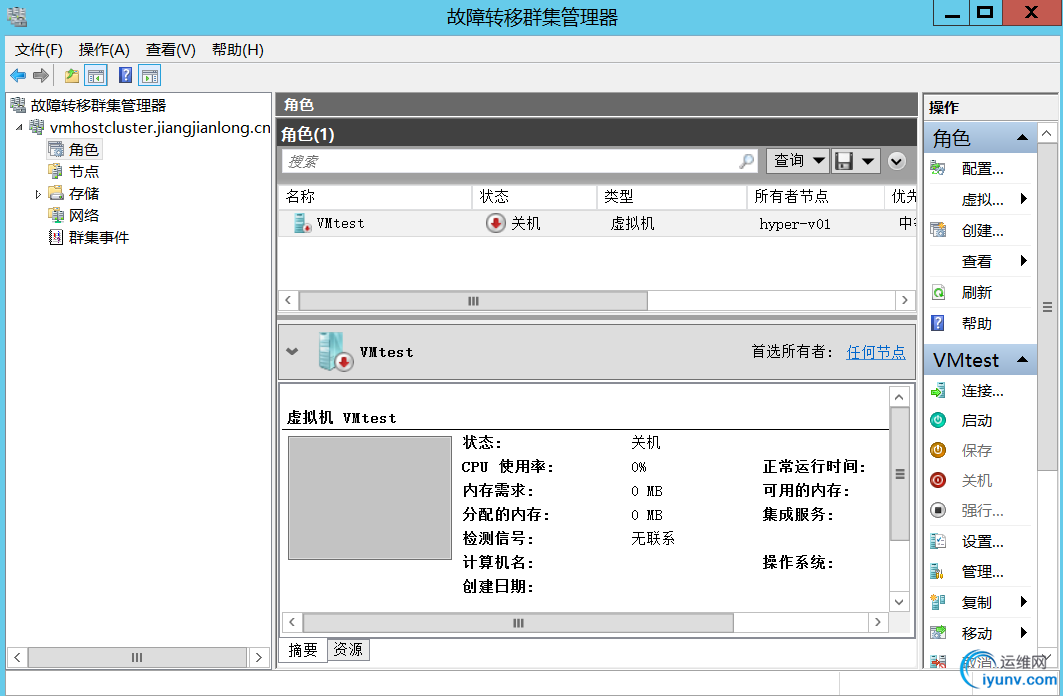

　　12、完成虚拟机的创建

　　

　　13、为虚拟机安装好操作系统和配置IP（该过程略），虚拟机的IP地址为192.168.10.119

　　

　　
五、实时迁移与故障转移测试
　　本文原始出处：江健龙的技术博客 http://jiangjianlong.blog.51cto.com/3735273/1890026
　　1、测试实时迁移虚拟机，开始之前长ping虚拟机以测试实时迁移过程的丢包率

　　

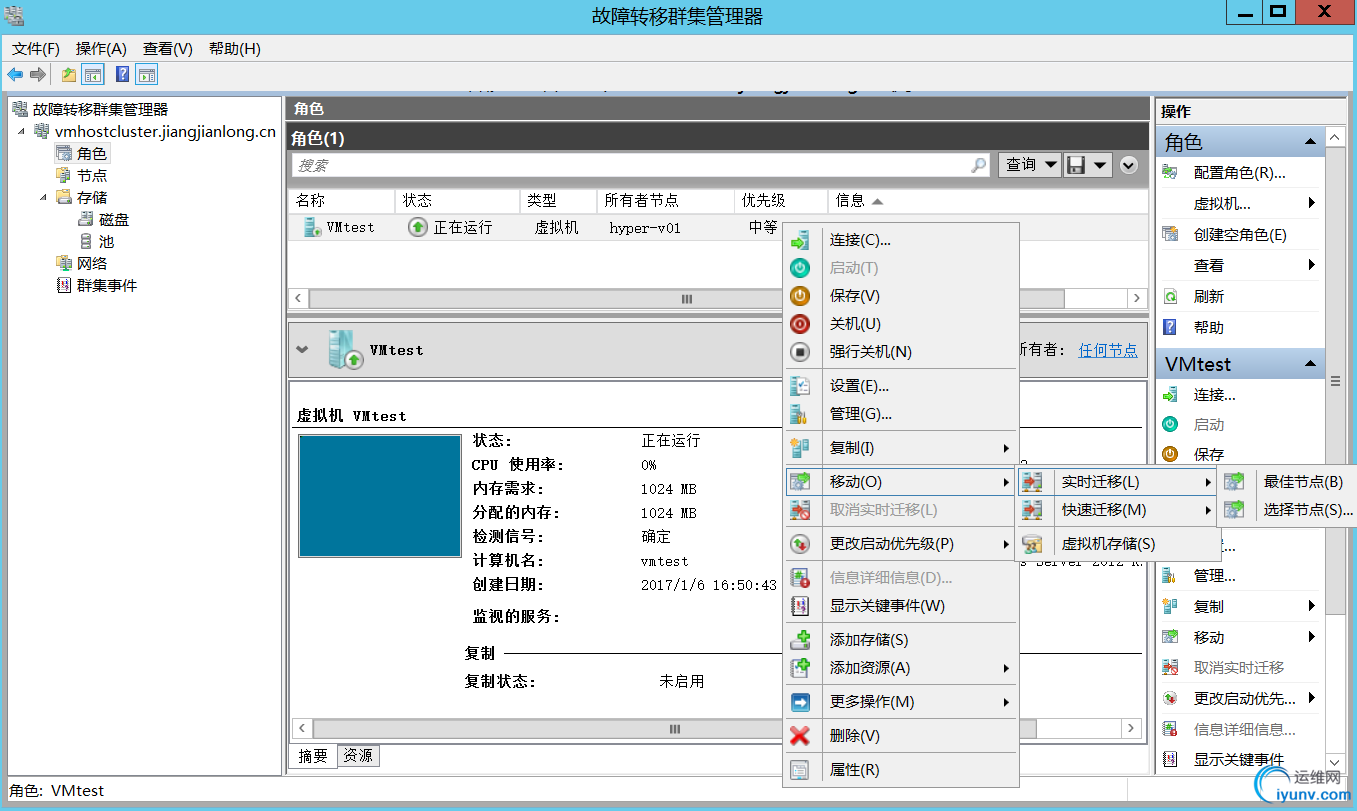

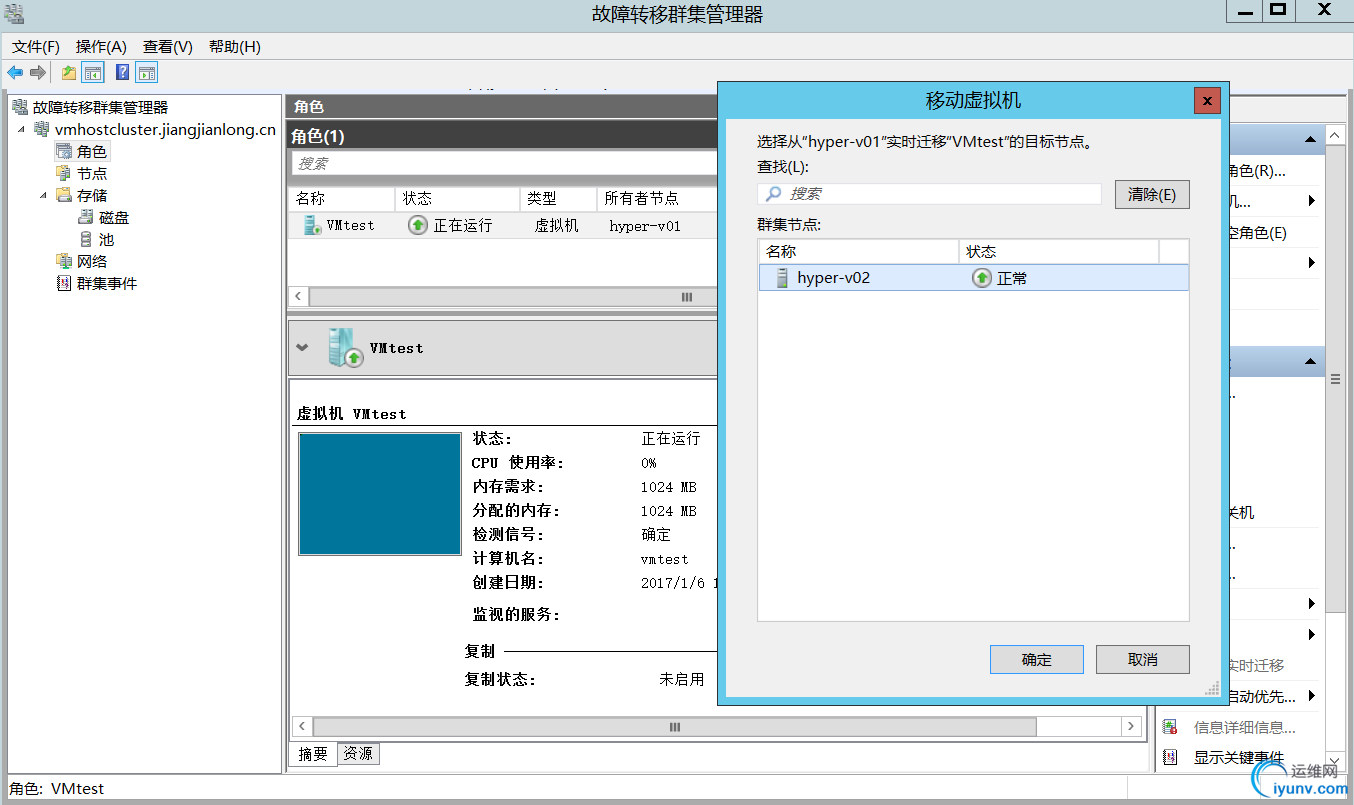

　　2、选择实时迁移到hyper-v02节点

　　

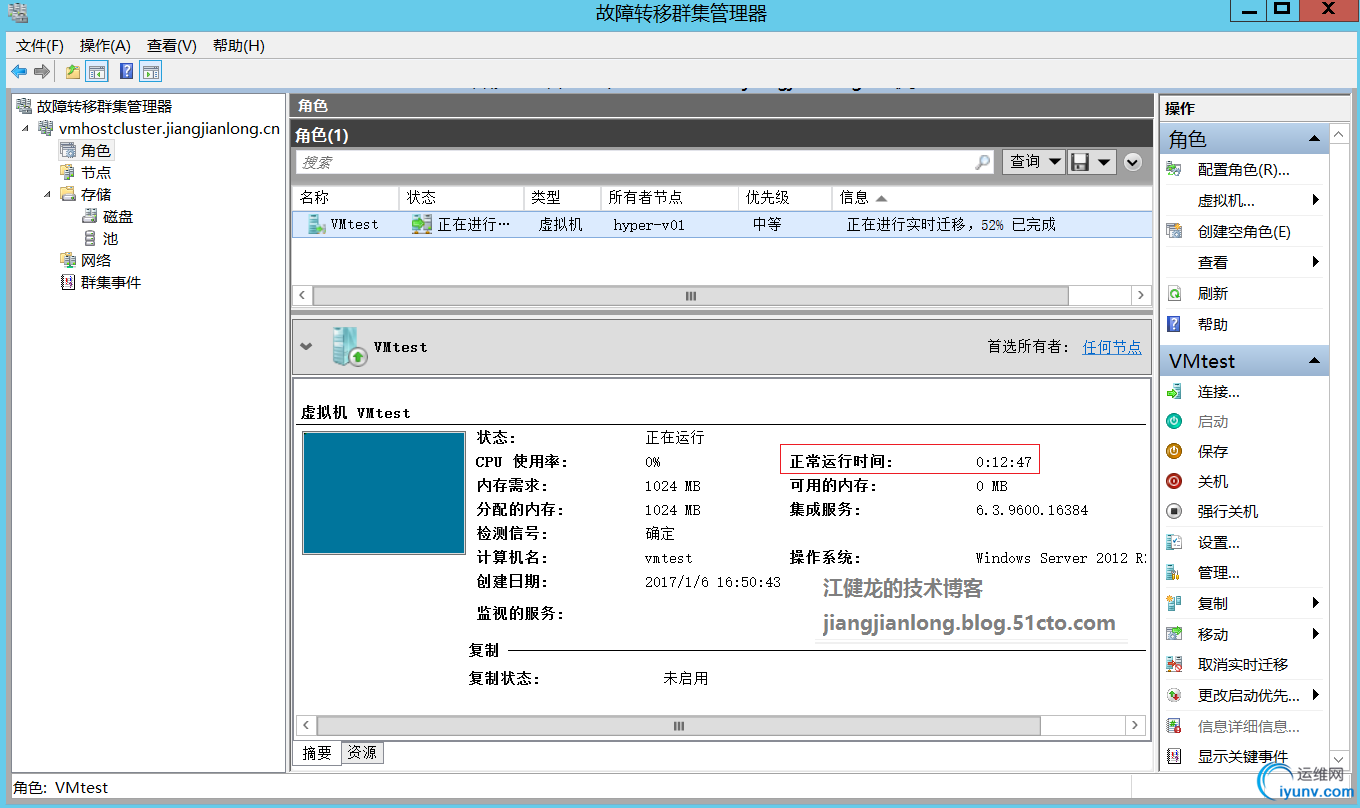

　　3、正在实时迁移

　　

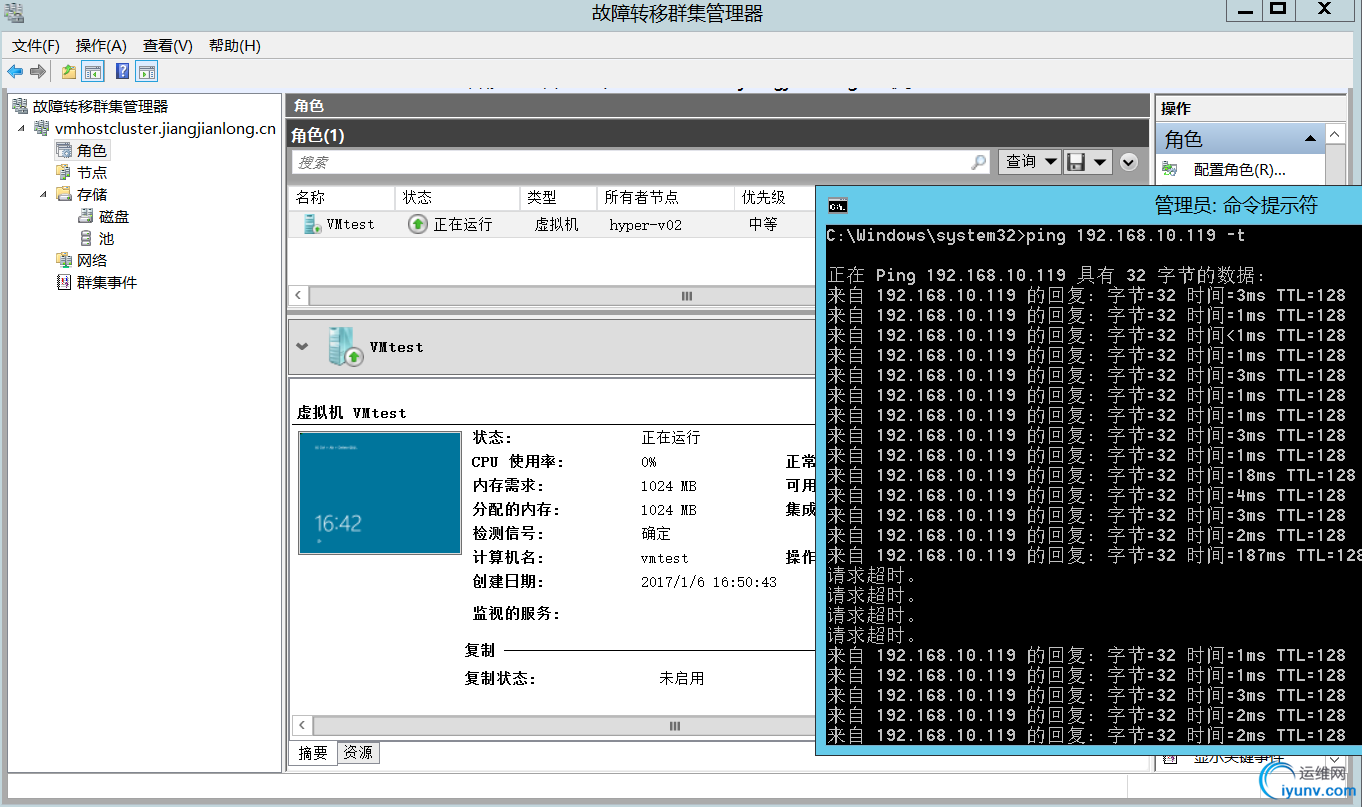

　　4、完成实时迁移到hyper-v02节点，通过长ping虚拟机的结果可看到该过程只丢了4个包，若是生产环境，可以做到只丢1个包甚至不丢包

　　

　　5、此时虚拟机运行在hyper-v02节点，我们通过将该节点宿主机的网卡断开，模拟宿主机突发故障，测试故障转移是否自动发生

　　

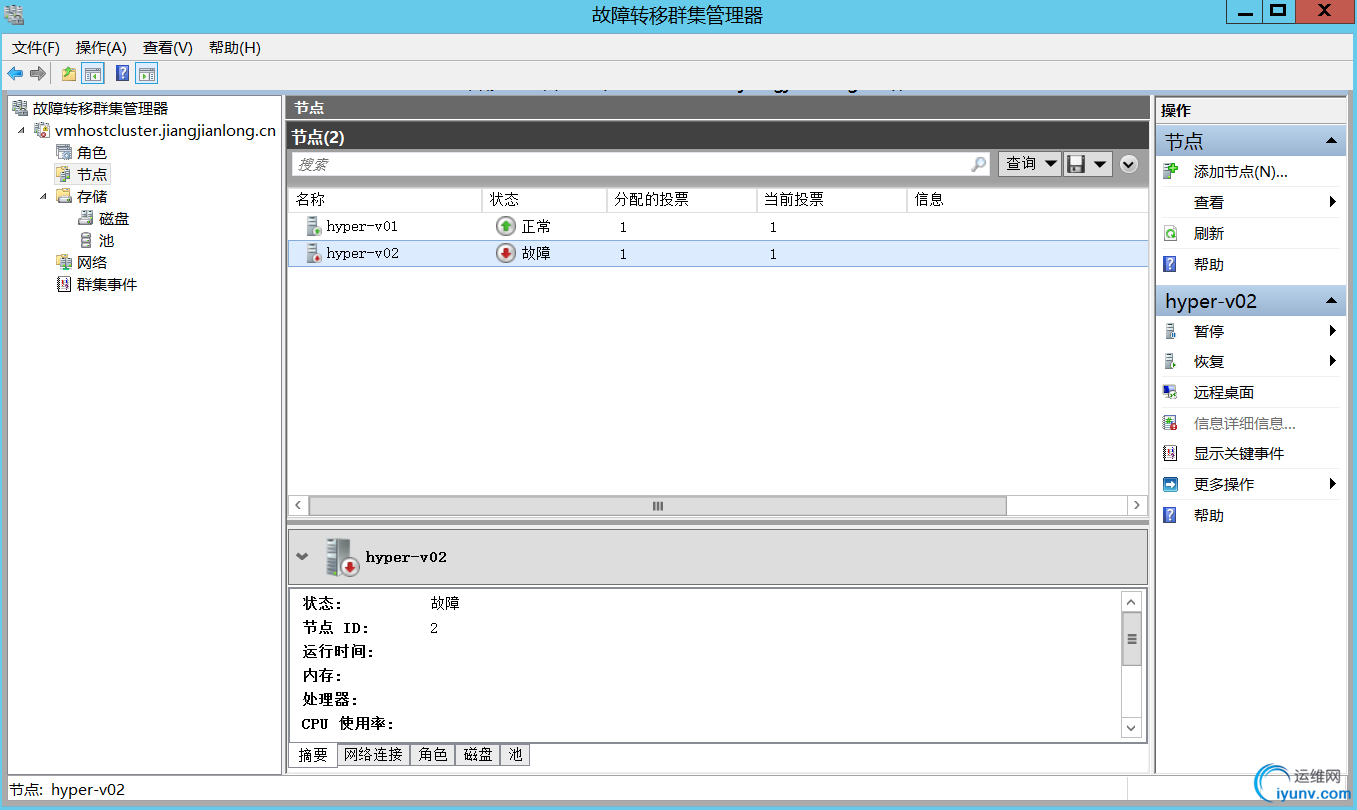

　　6、在故障转移群集管理器可以看到hyper-v02的状态已为故障

　　

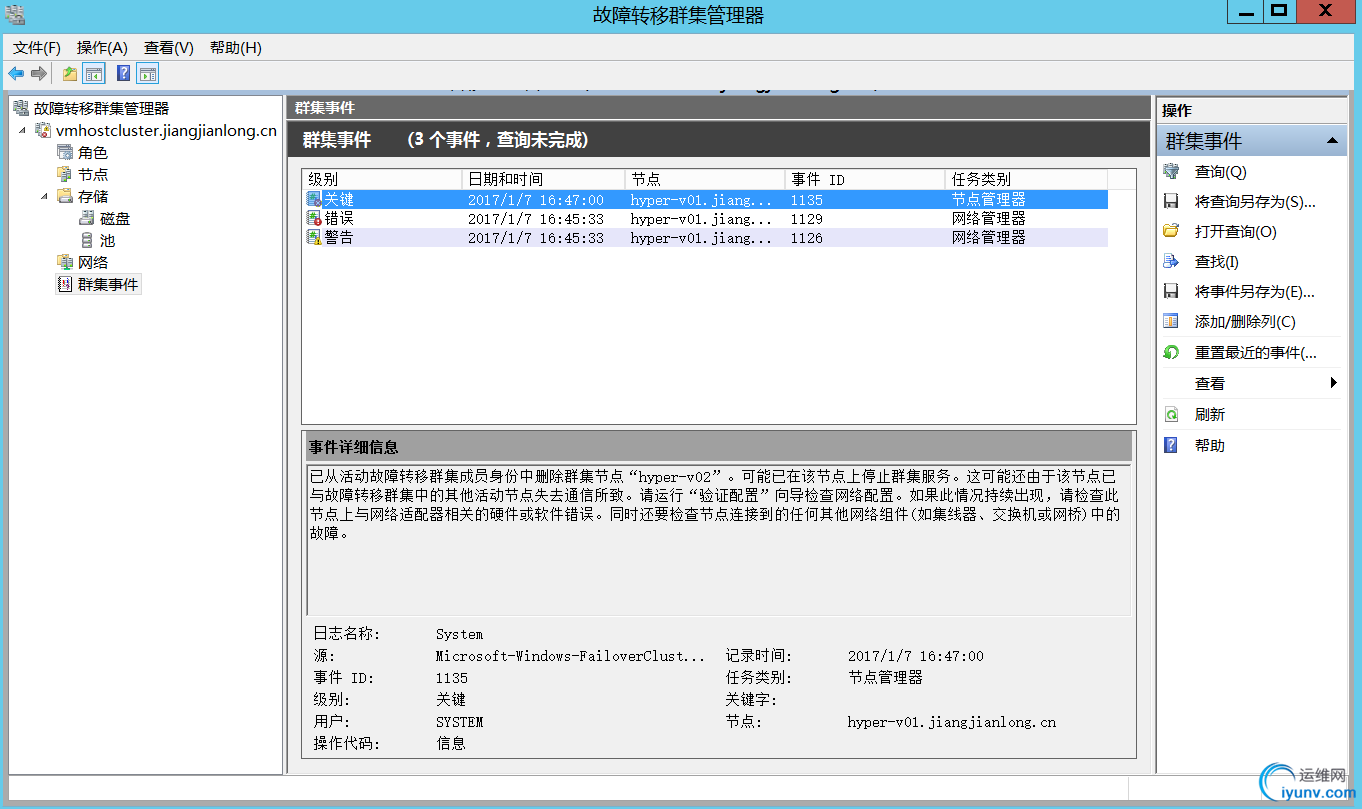

　　7、群集事件也已记录hyper-v02的故障事件

　　

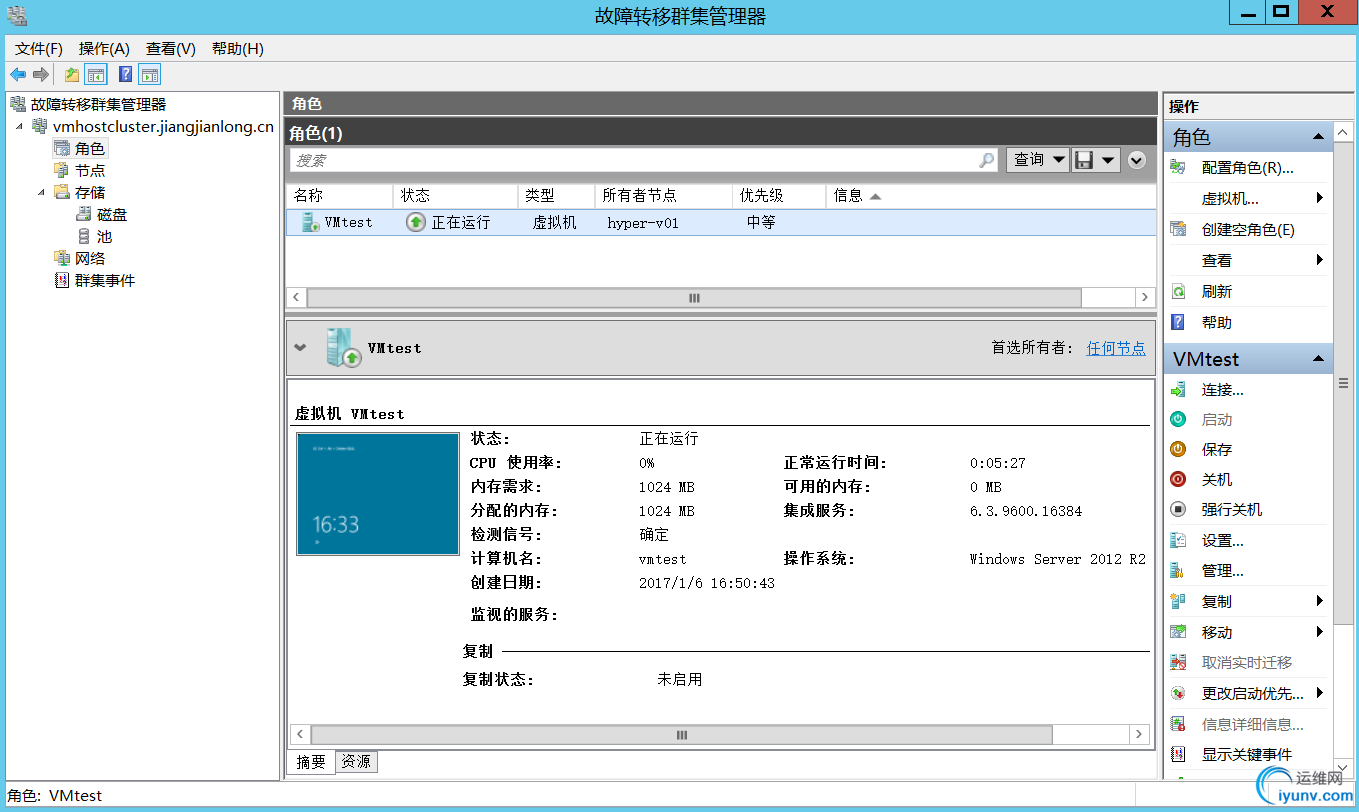

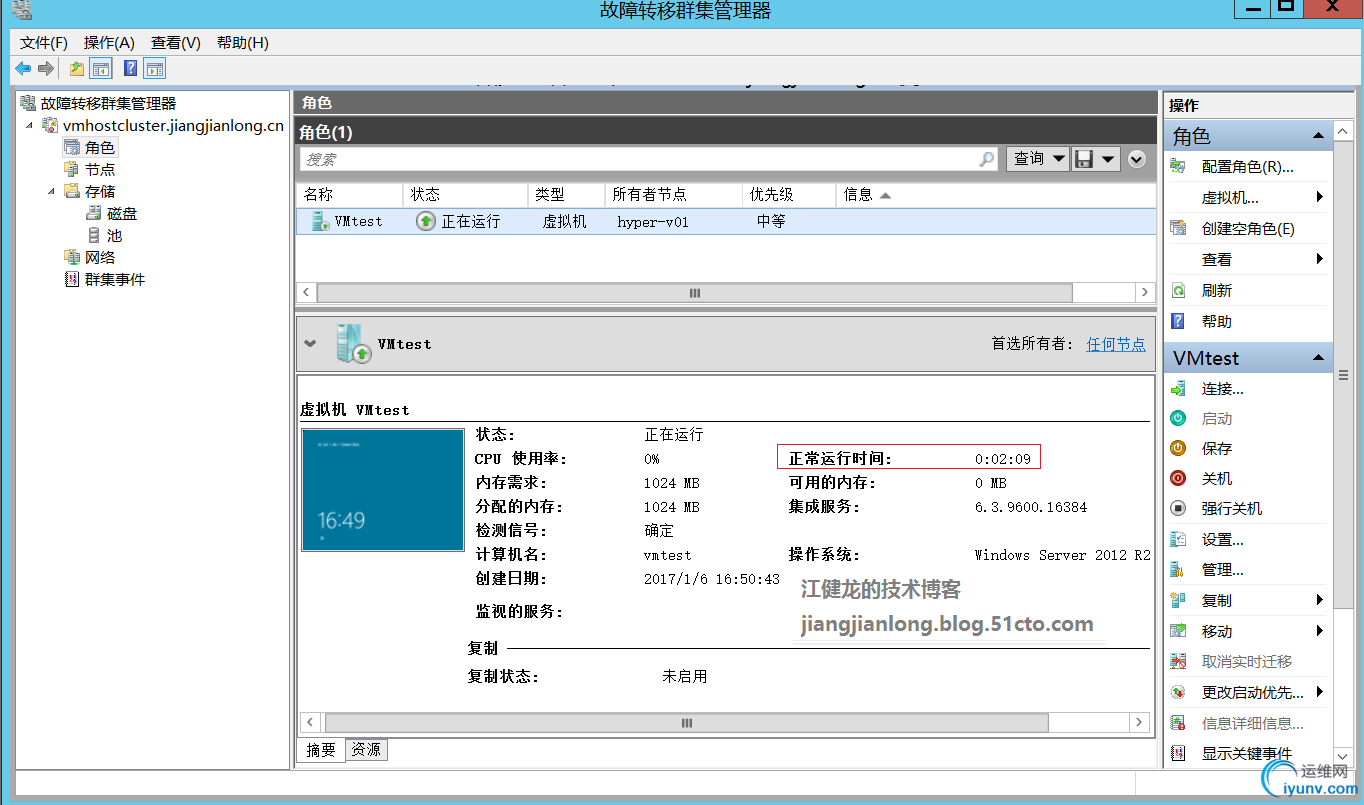

　　8、虚拟机VMtest已被自动转移，在hyper-v01上重新启动，可以看到正常运行时间由刚才的十几分钟变为当前的2分多钟，是因为虚拟机发生了重启

　　

　　9、将hyper-v02的网卡恢复连接

　　

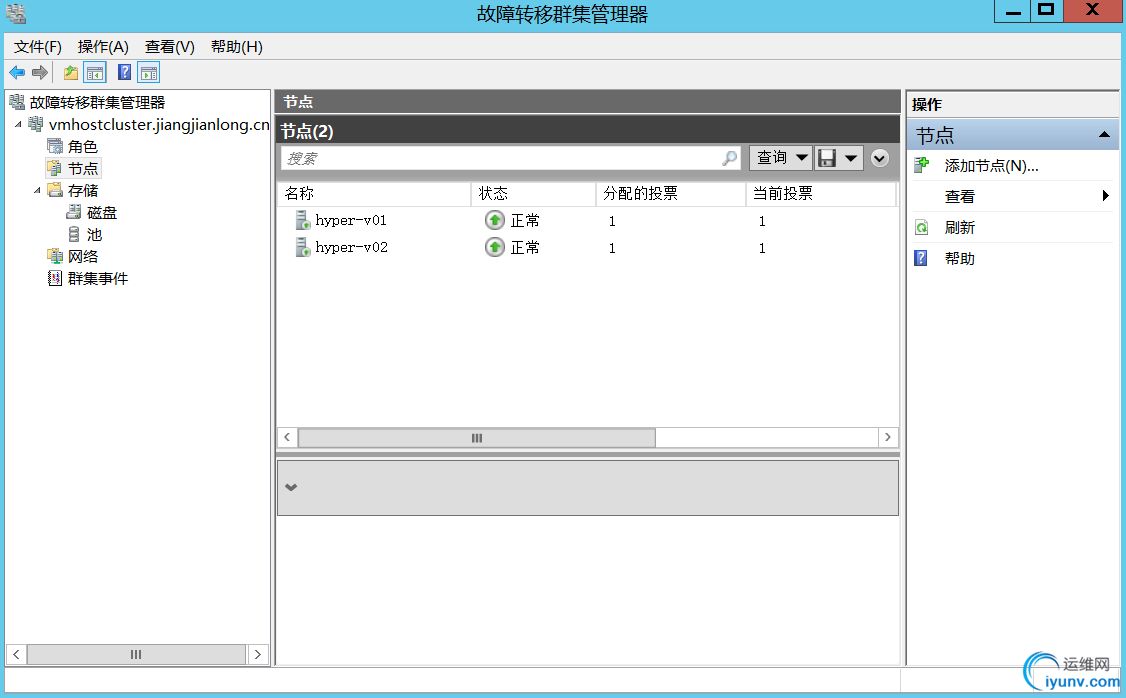

　　10、在故障转移群集管理器中可看到hyper-v02的状态自动恢复为正常
