　　Windows Server 2016 存储池和ISCSI虚拟磁盘
　　本文部署存储池，创建虚拟硬盘，新建卷，配置ISCSI目标服务器，将存储虚拟化。这里新建ISCSI虚拟磁盘是和群集故障转移结合，从而达到群集功能。
主题：

• 部署环境

• 先决条件

• 配置存储池

• 创建虚拟硬盘

• 新建卷

• 安装角色

• 配置ISCSI


部署环境
编号服务器名称IP地址操作系统001AD1192.168.100.250Windows Server 2016 Datacenter Evaluation002Storage192.168.100.252Windows Server 2016 Datacenter Evaluation先决条件
　　1、配置AD域控制器，创建AD域

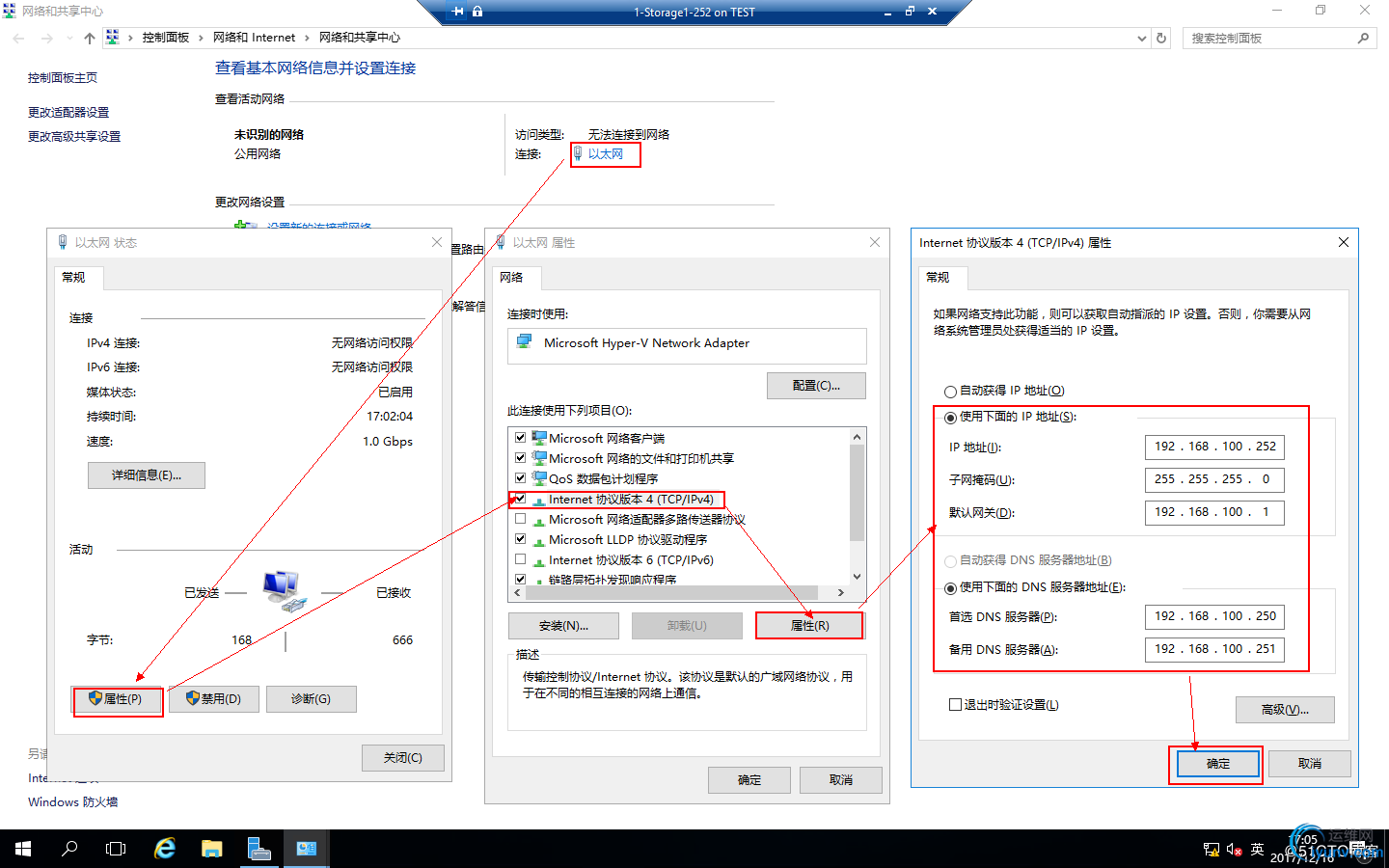

　　2、设置IP地址，DNS指向域控制器IP，这里就不多讲了，我只附一张图

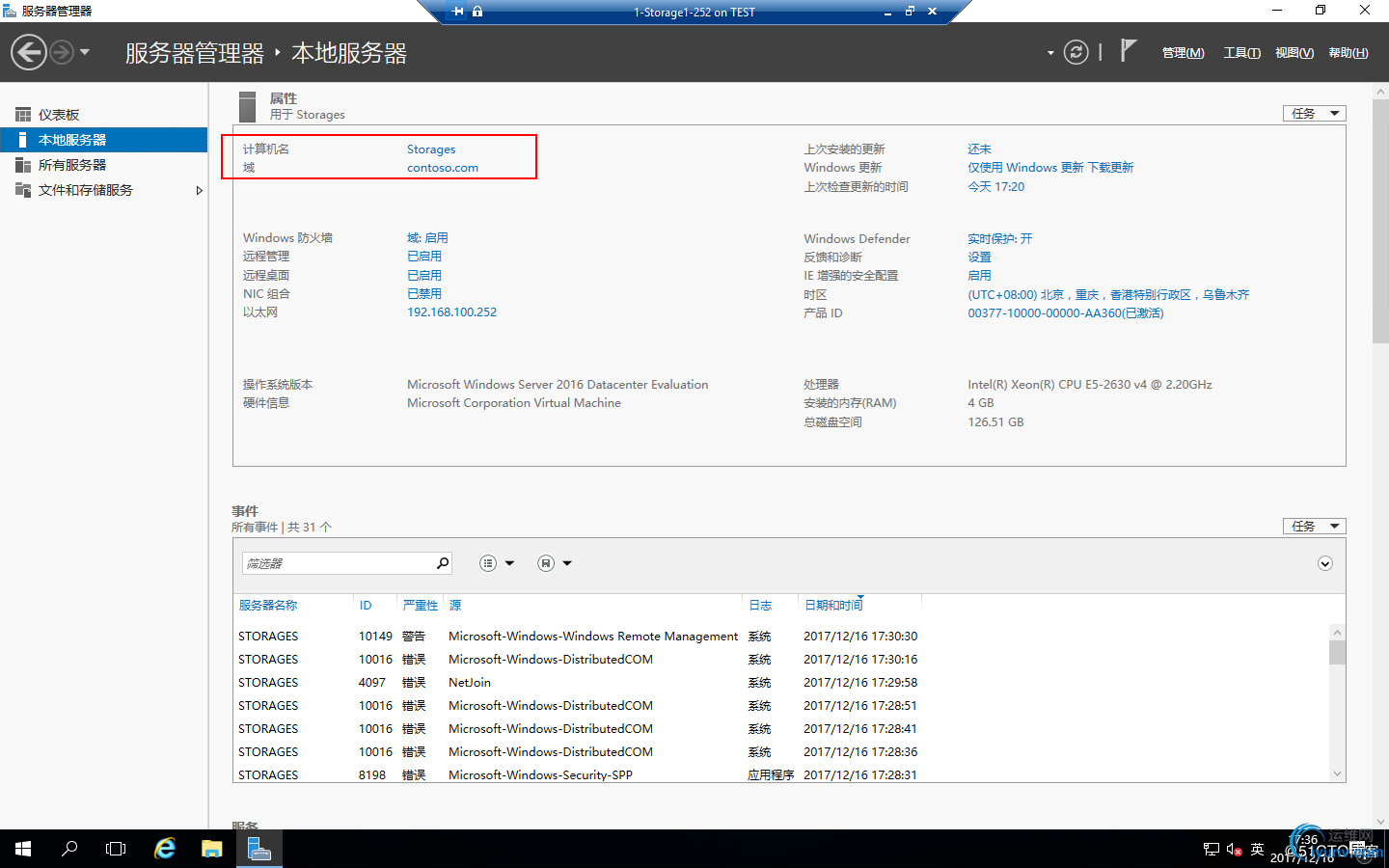

　　3、设置计算机名加域

配置存储池

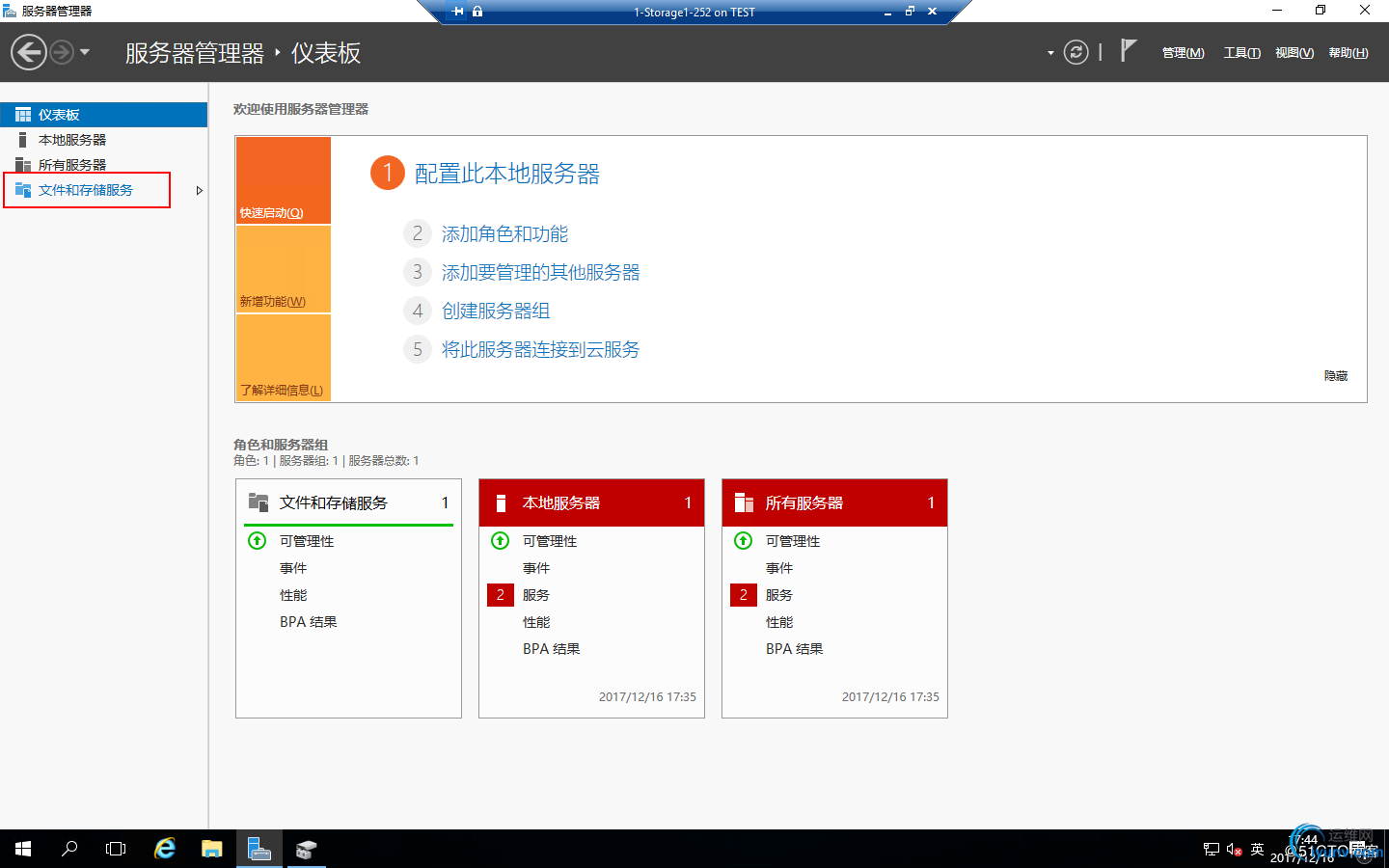

　　配置存储池需要多块硬盘，在该服务器上打开“服务器管理器”，点击“文件和存储服务器”

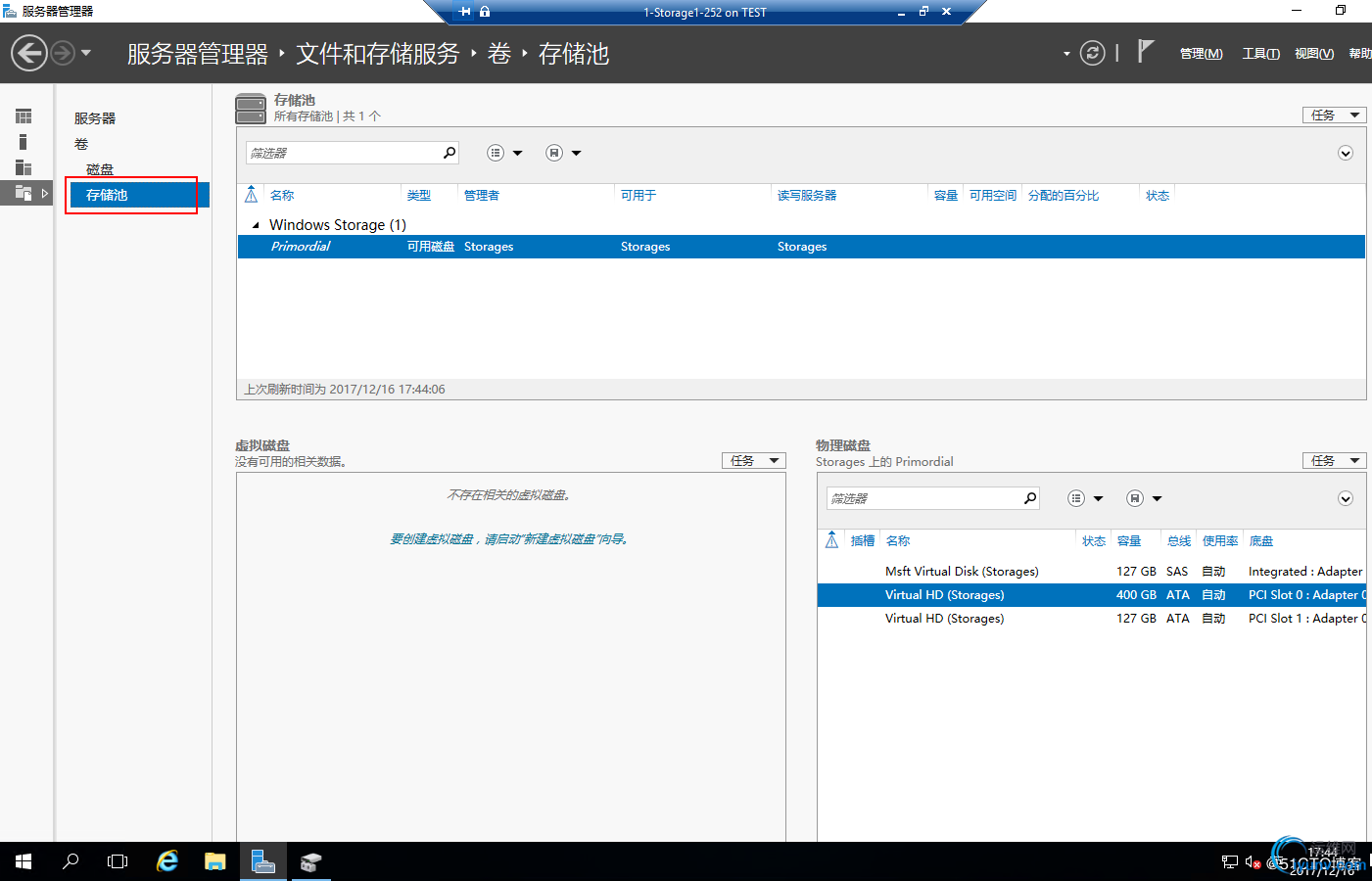

　　点击“存储池”

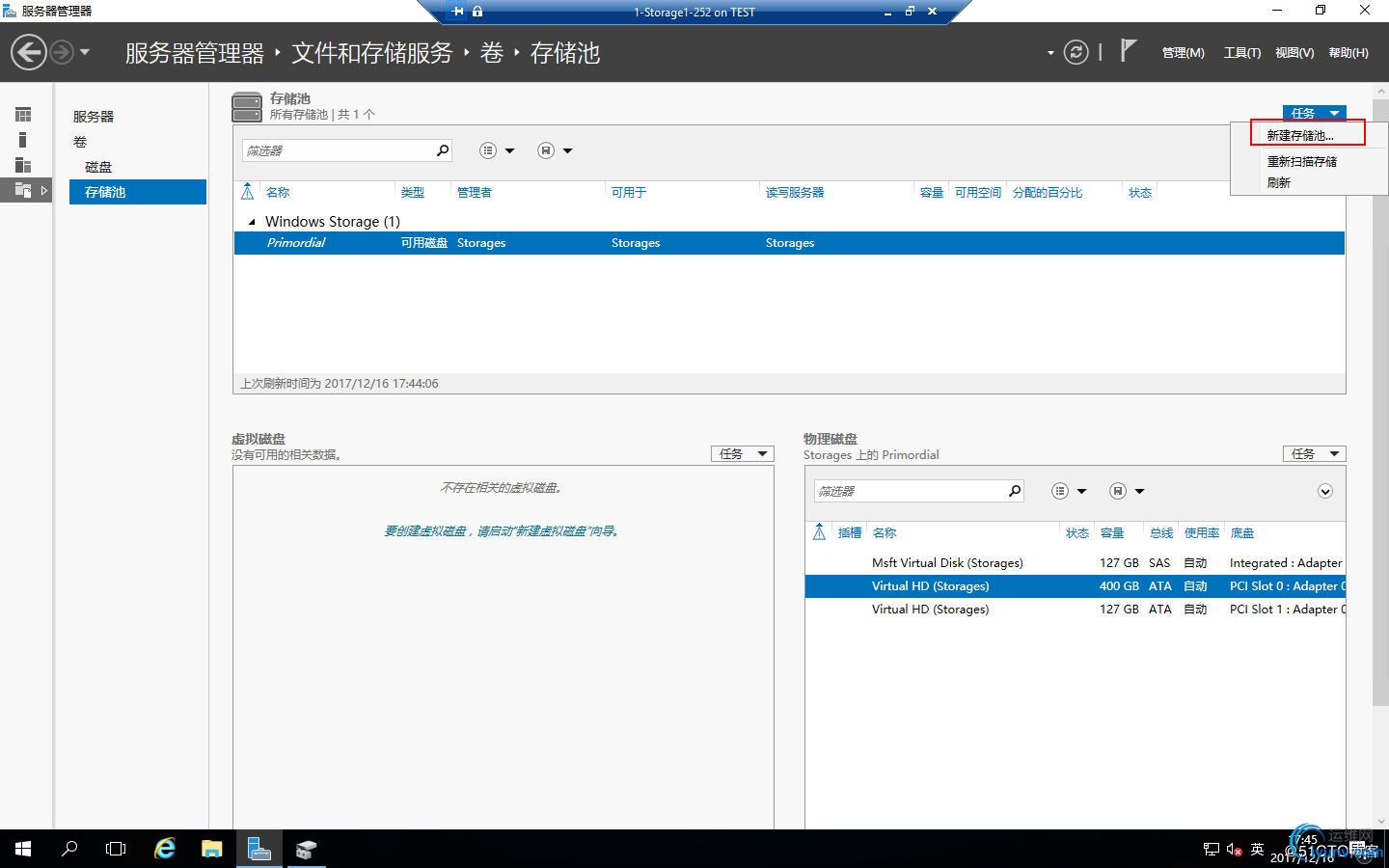

　　选择“任务”-“新建存储池”

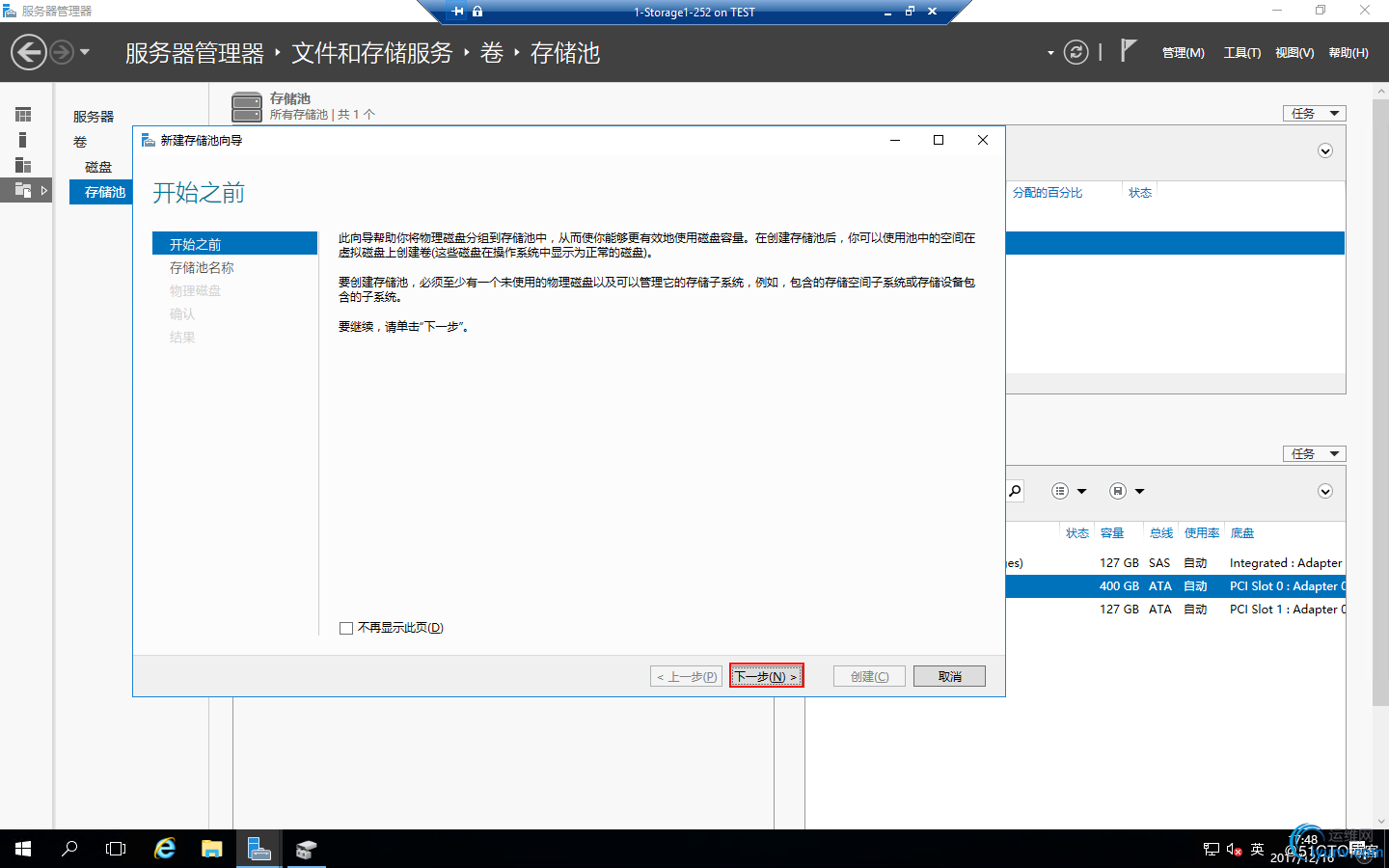

　　打开“新建存储池向导”，点击“下一步”

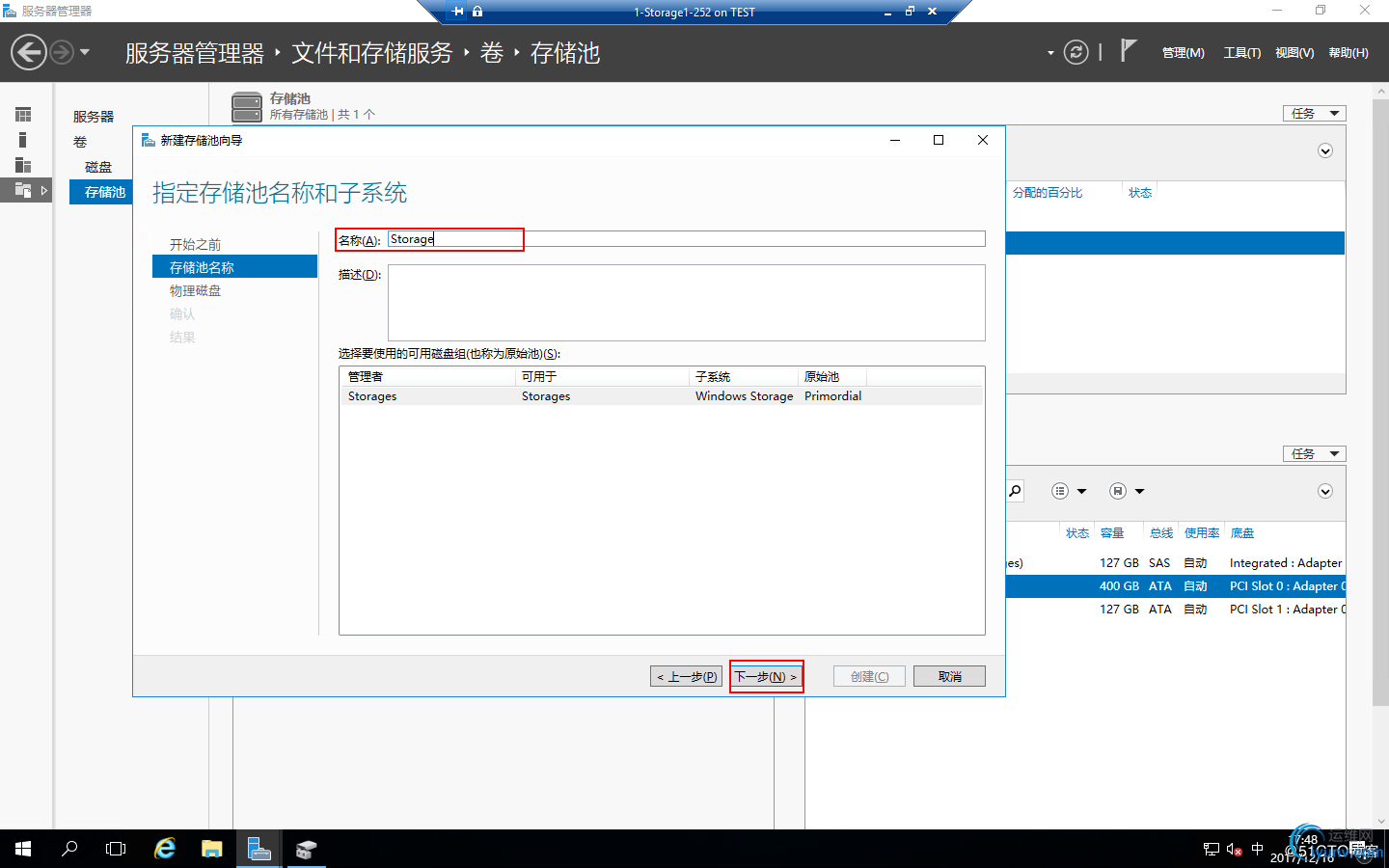

　　配置存储池名称，点击“下一步”

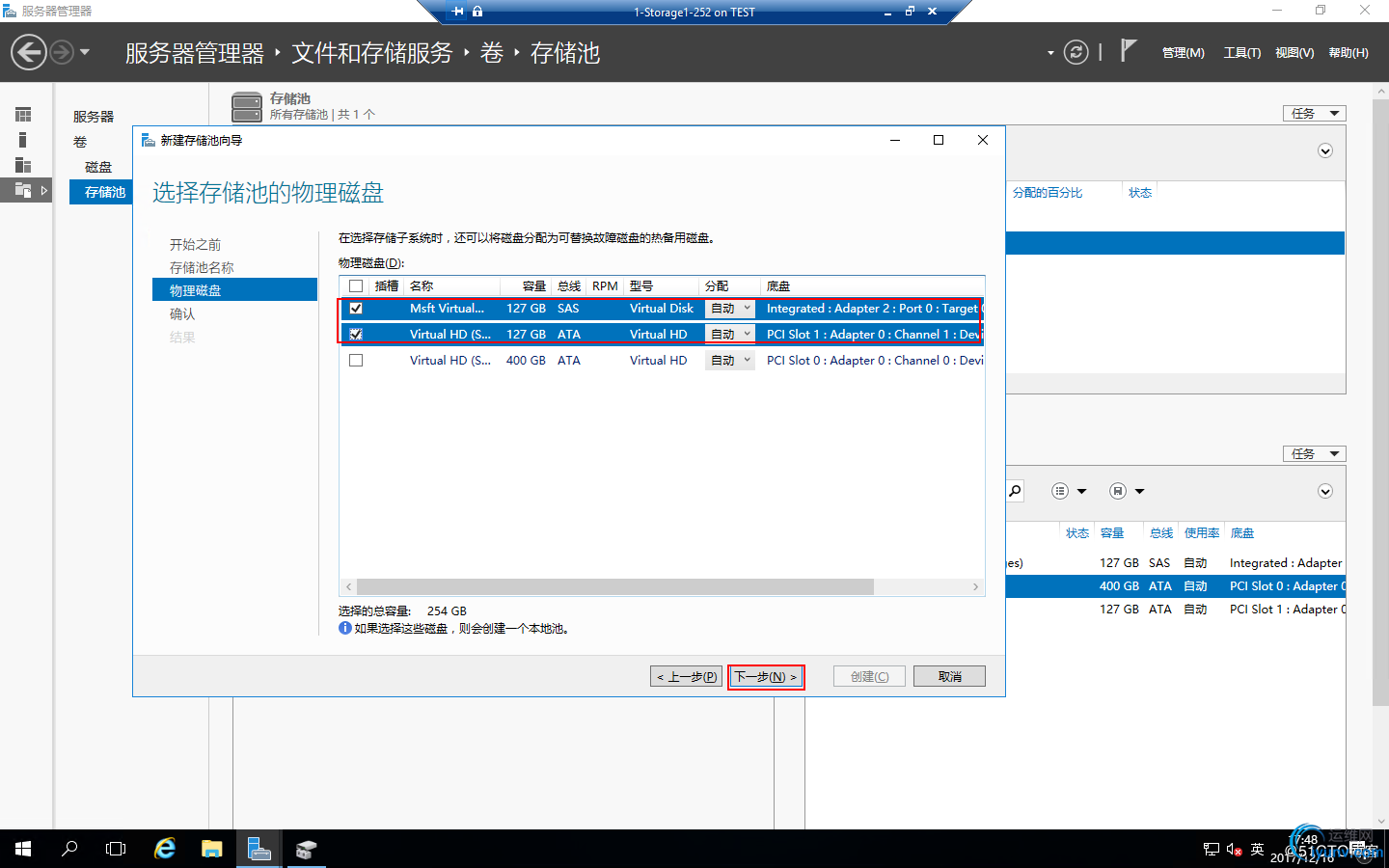

　　选择需要配置到存储池的物理磁盘，点击“下一步”

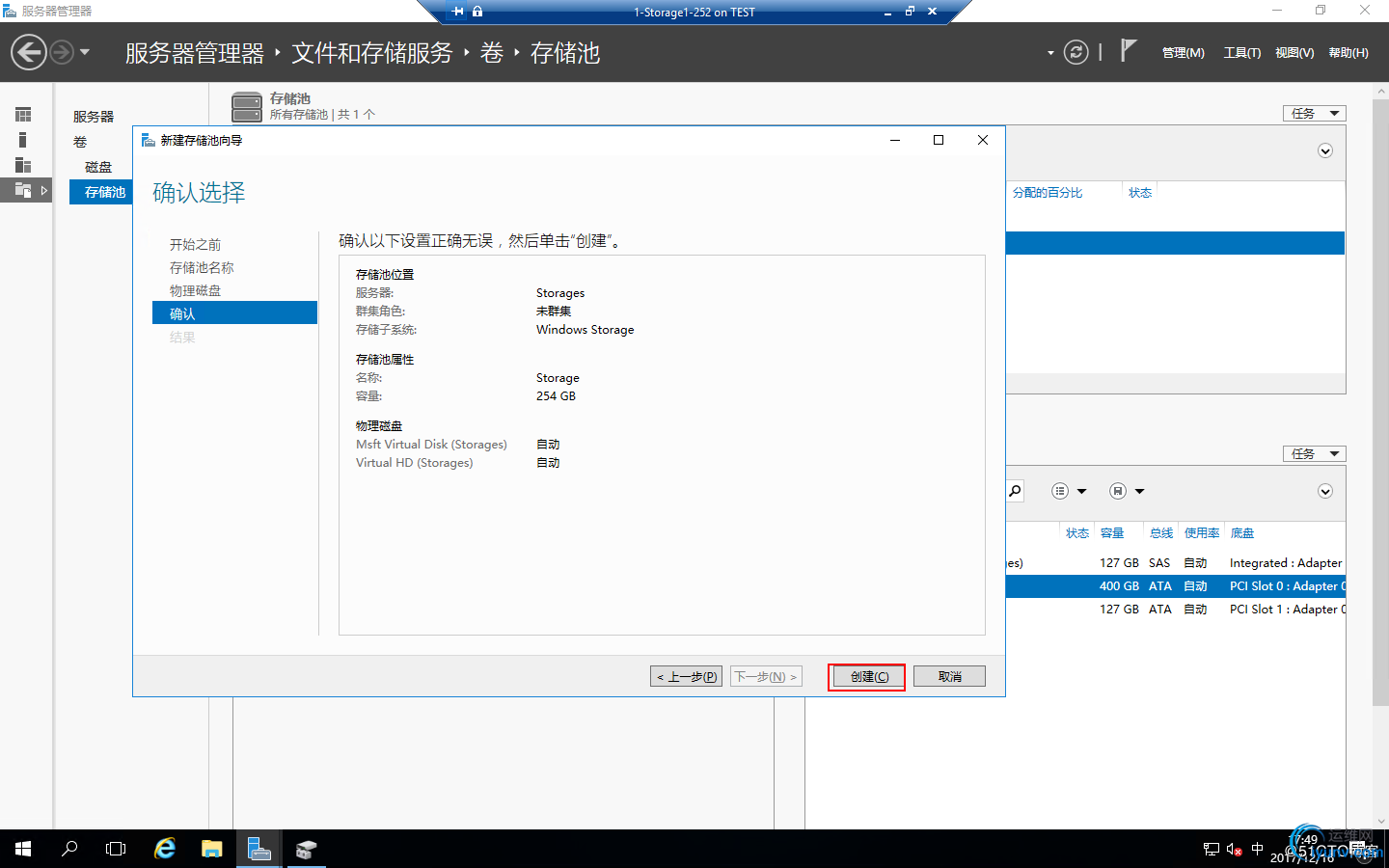

　　确认配置，点击“创建”

　　存储池创建完成，点击“关闭”

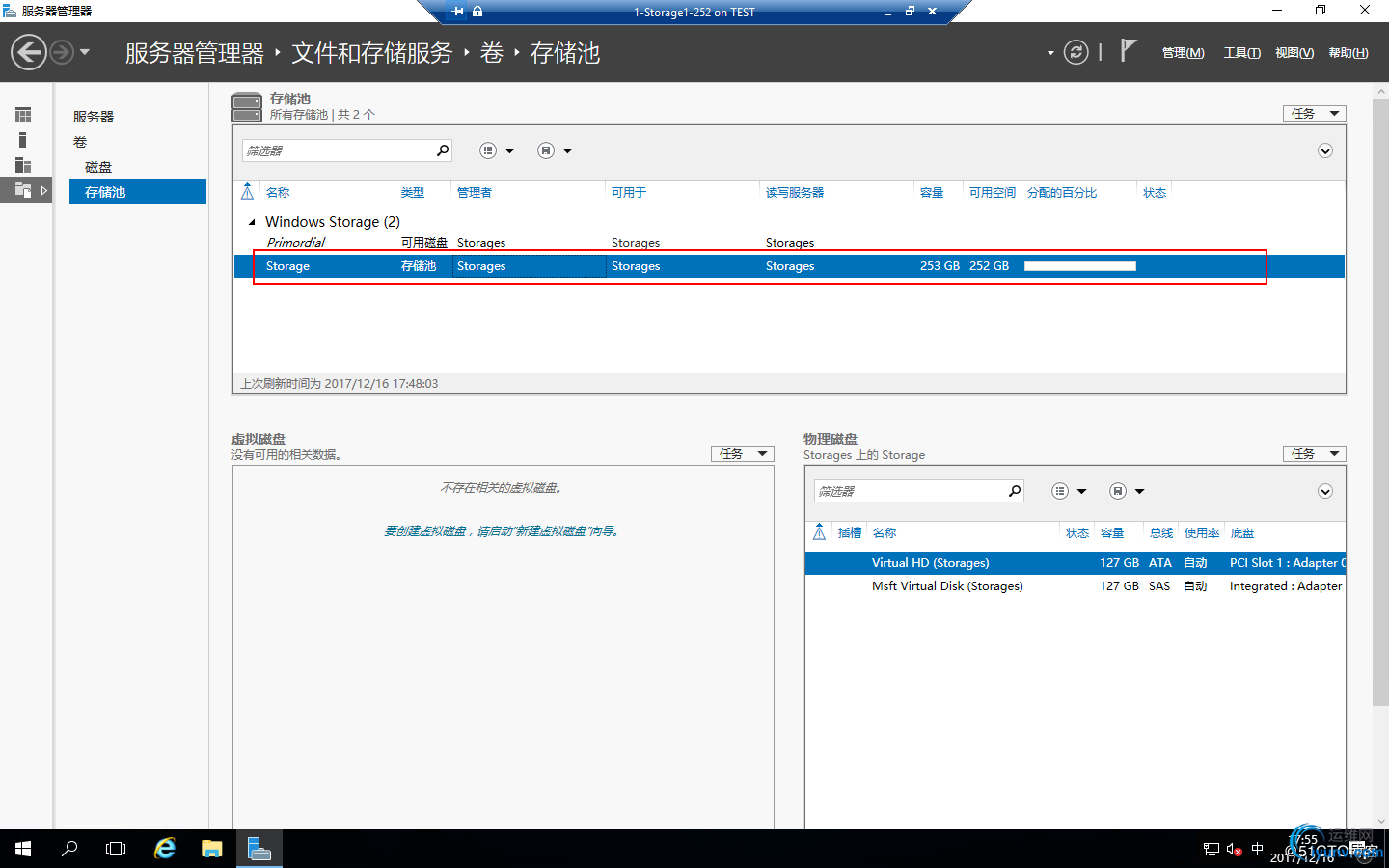

　　可以看到创建好的存储池

创建虚拟硬盘

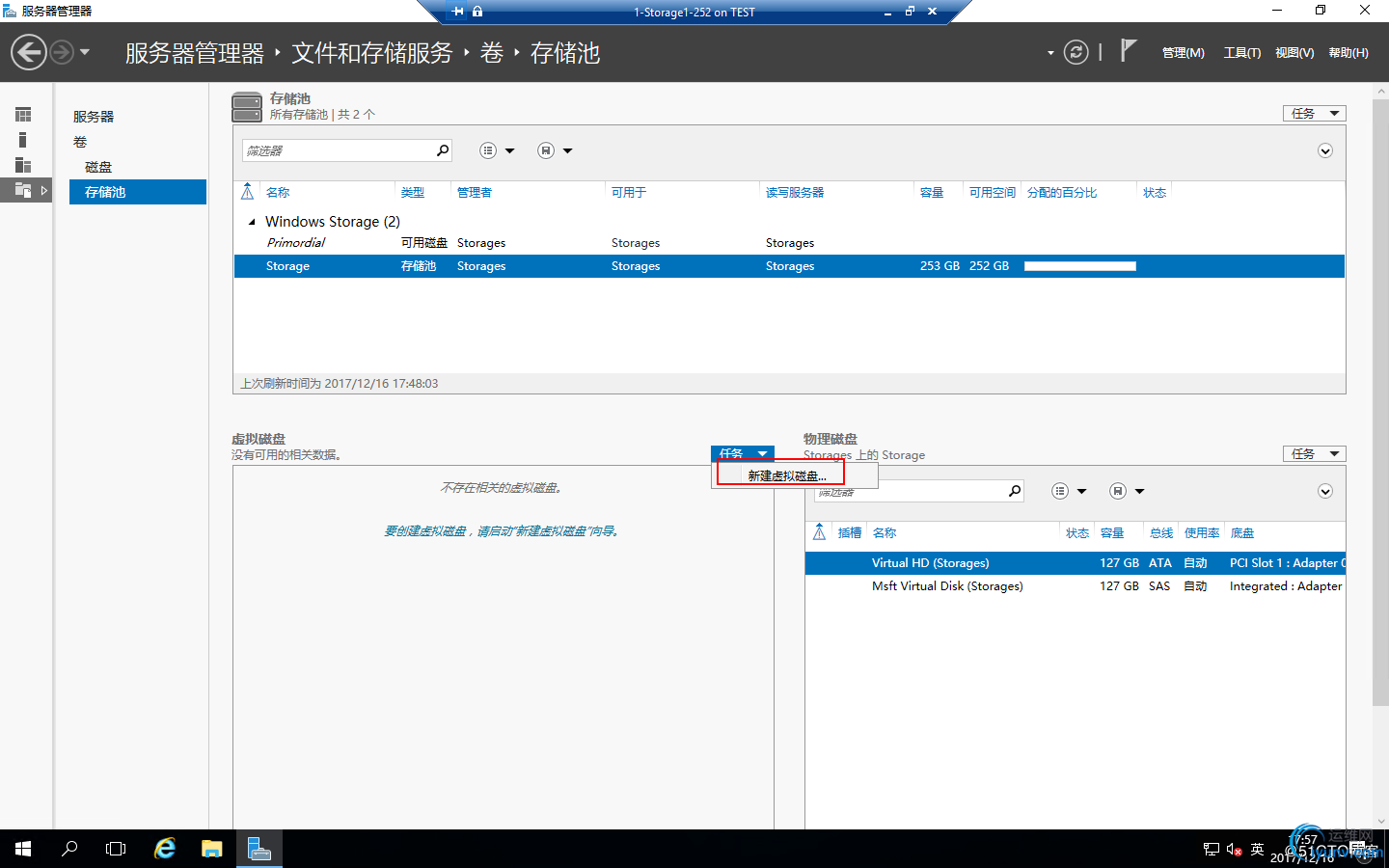

　　依然在存储池界面点击虚拟磁盘下的“任务”-“新建虚拟磁盘”

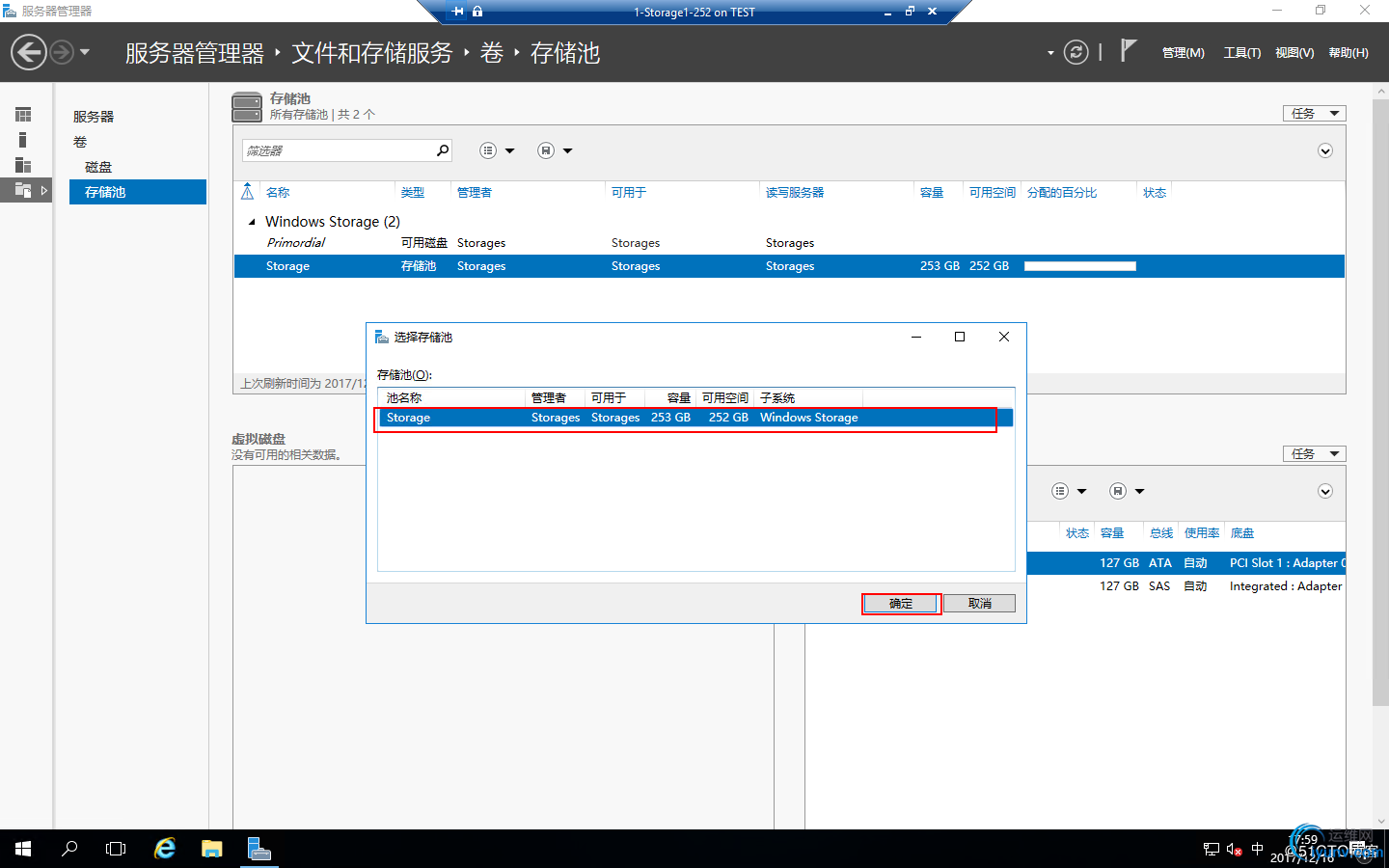

　　选择存储池点击“确定”

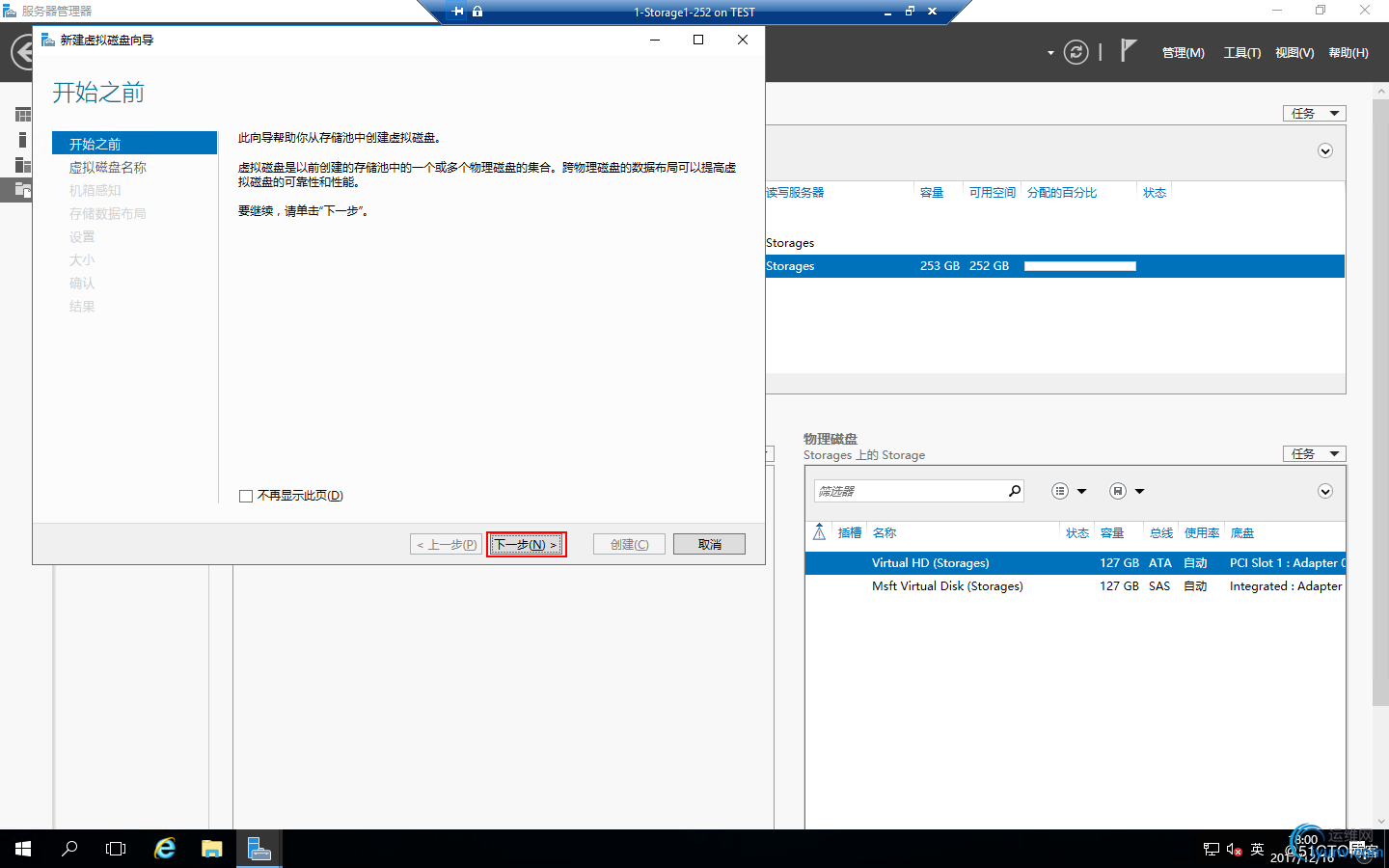

　　运行“新建虚拟磁盘向导”点击“下一步”

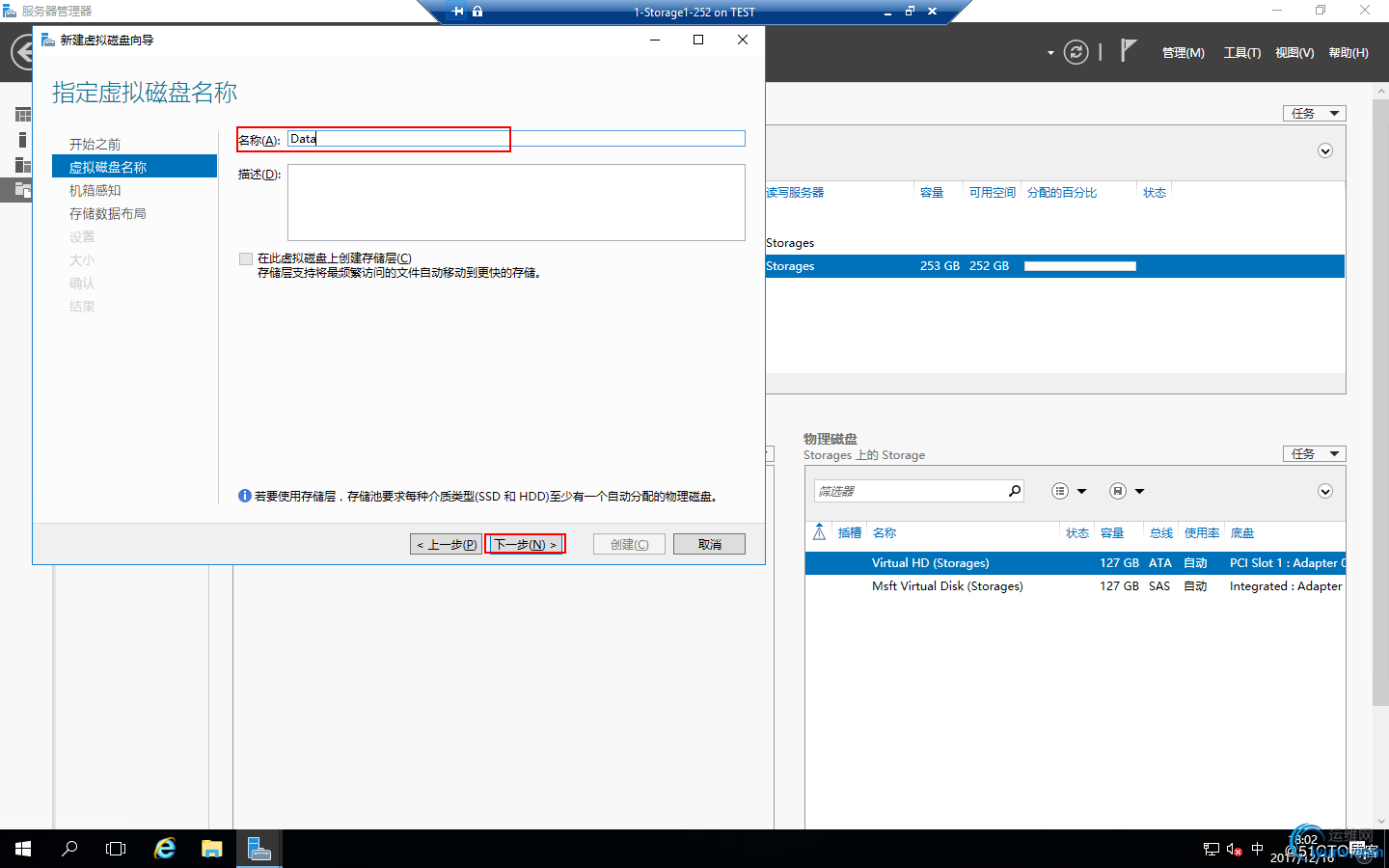

　　配置虚拟磁盘名称，点击“下一步”

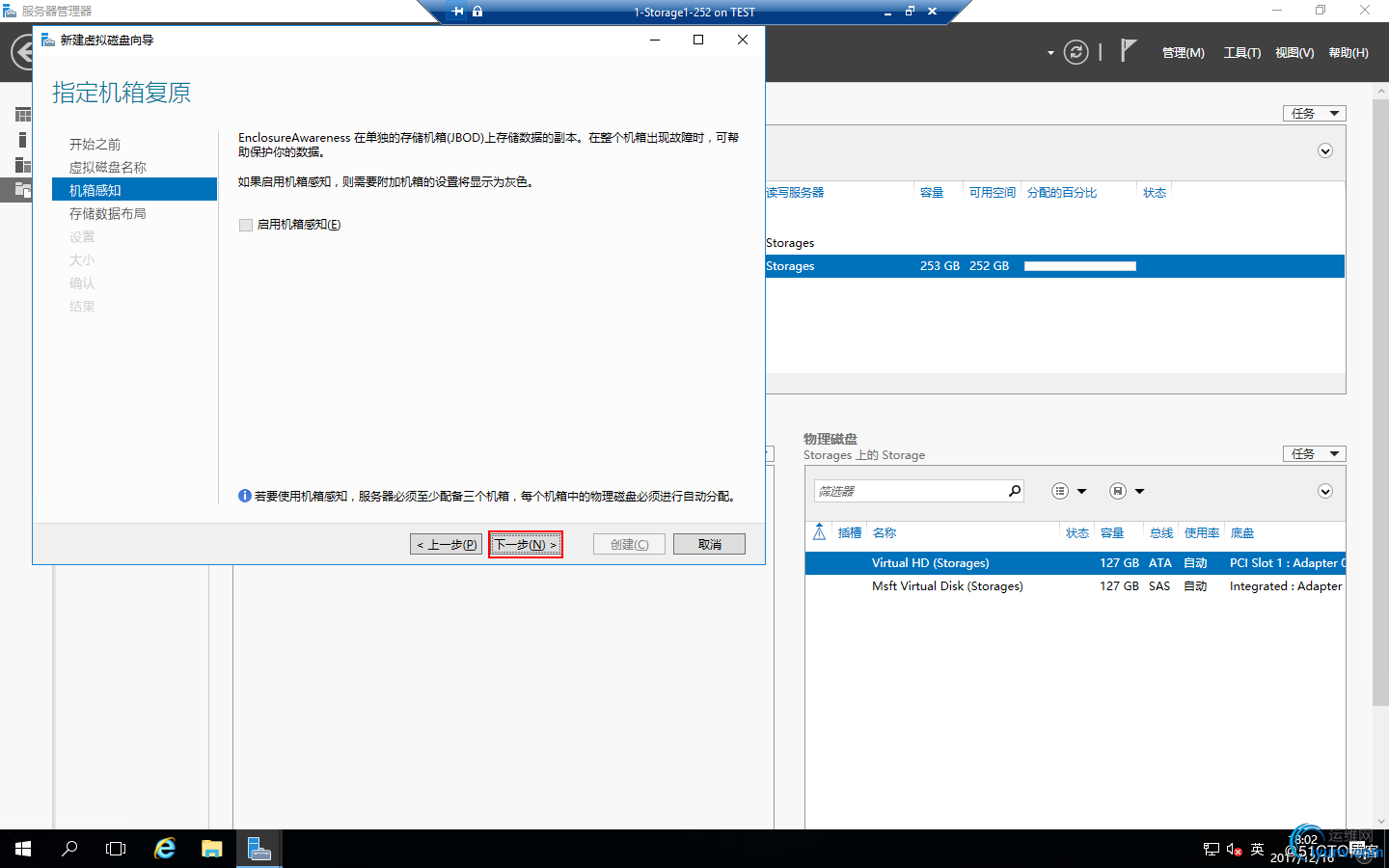

　　点击“下一步”

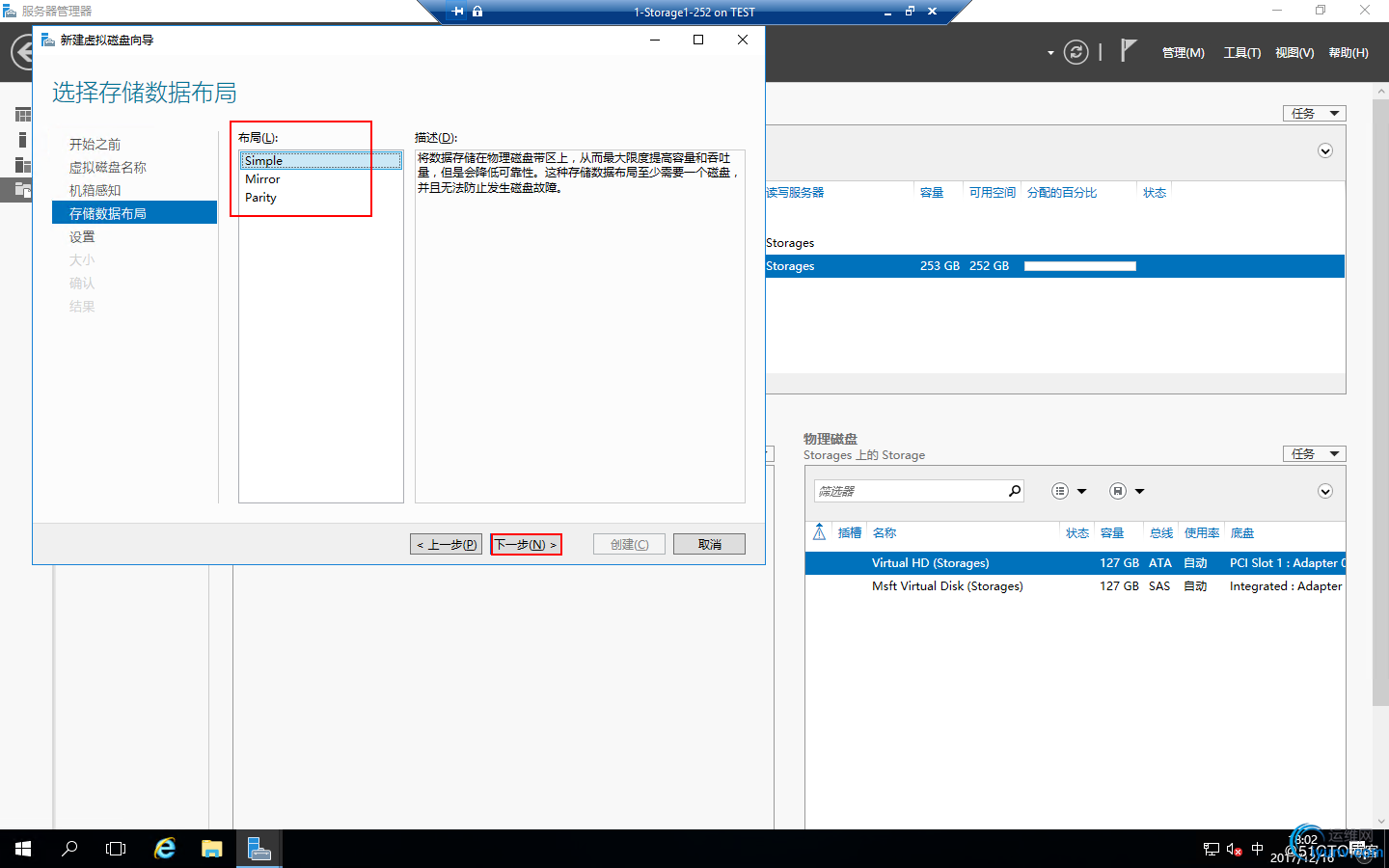

　　存储数据布局根据需要选择，其实这里就像在配置RAID一样，选择好了点击“下一步”

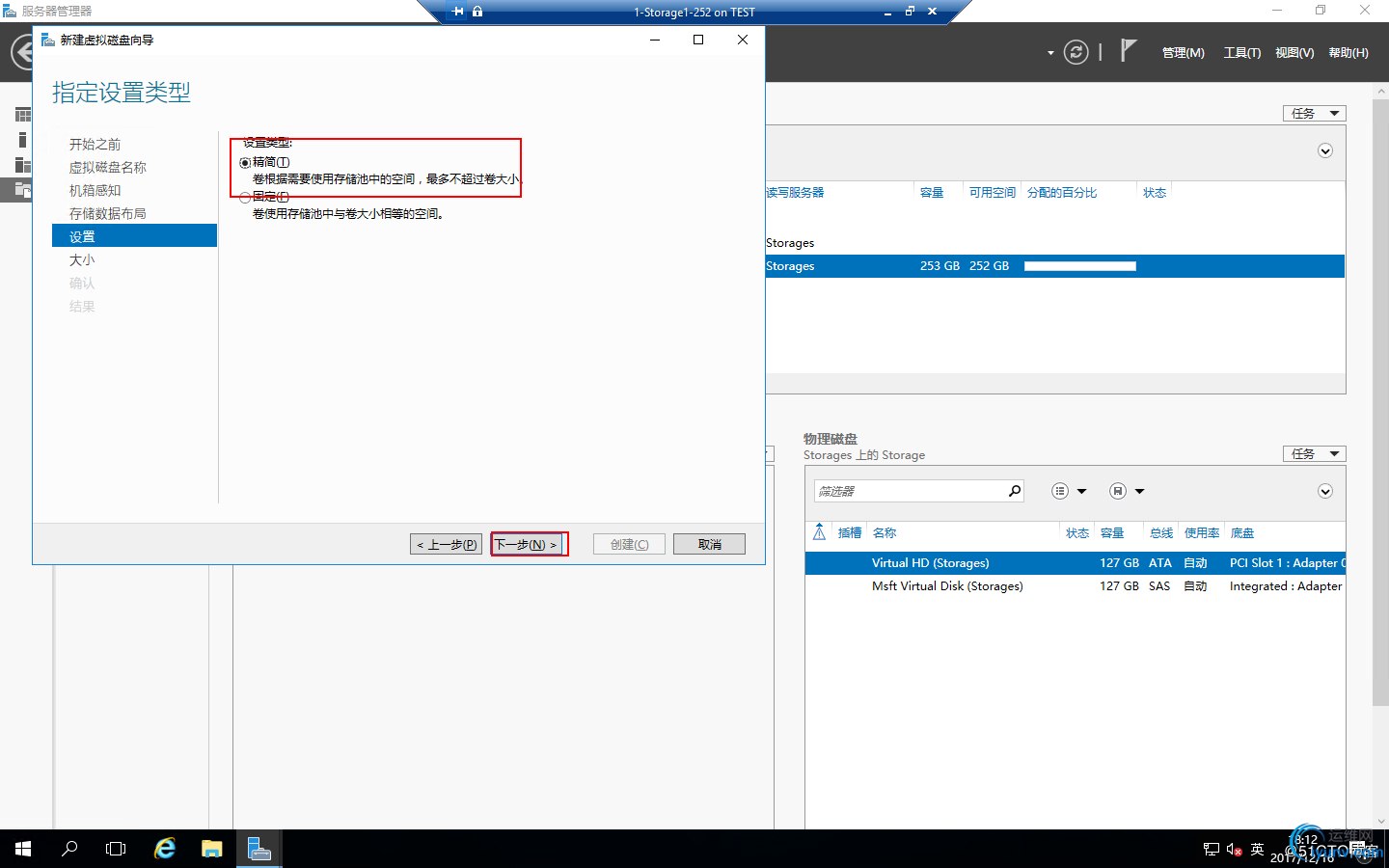

　　设置类型，可以选择“精简”也可以选择“固定”，点击“下一步”

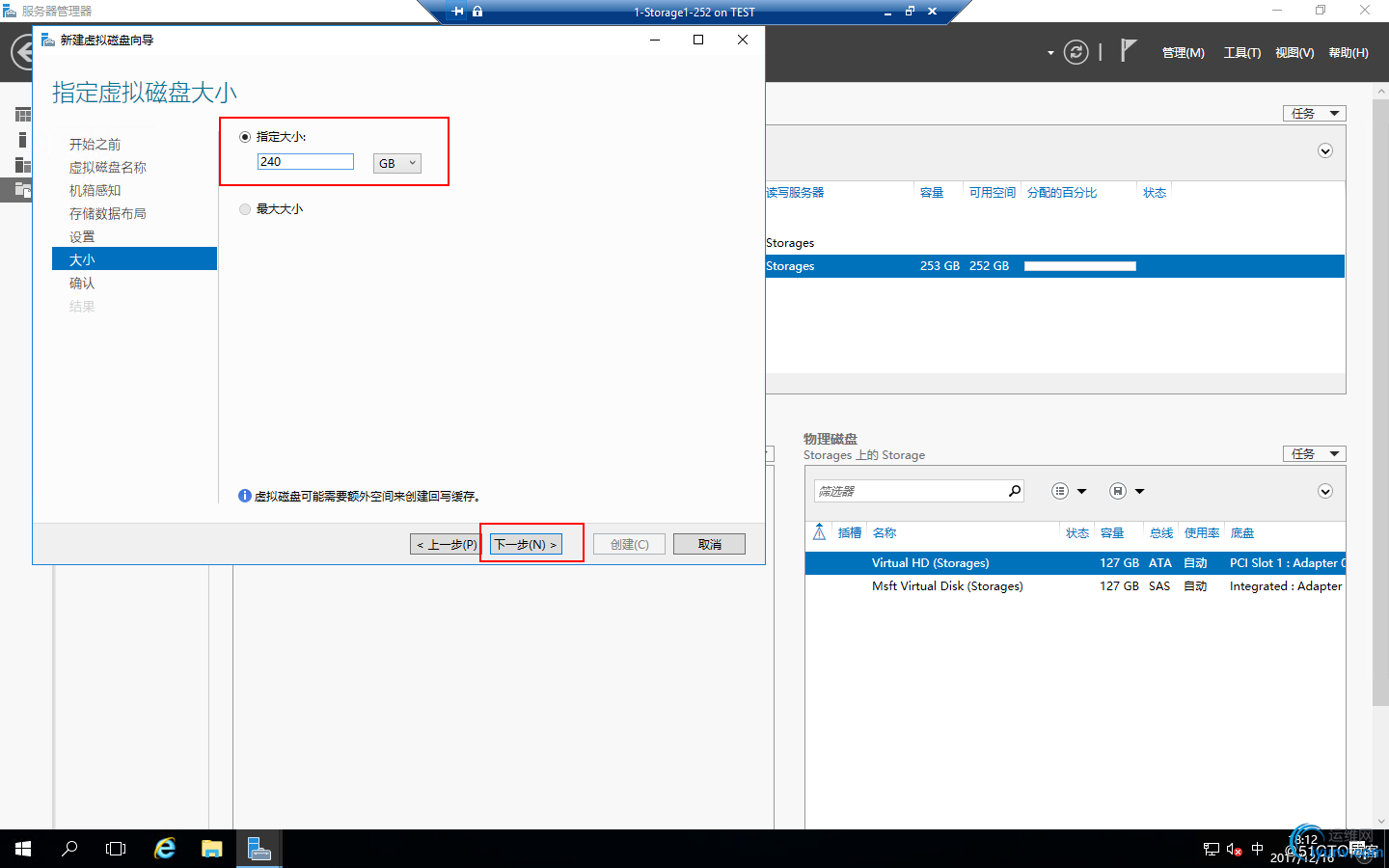

　　指定虚拟磁盘大小，点击“下一步”

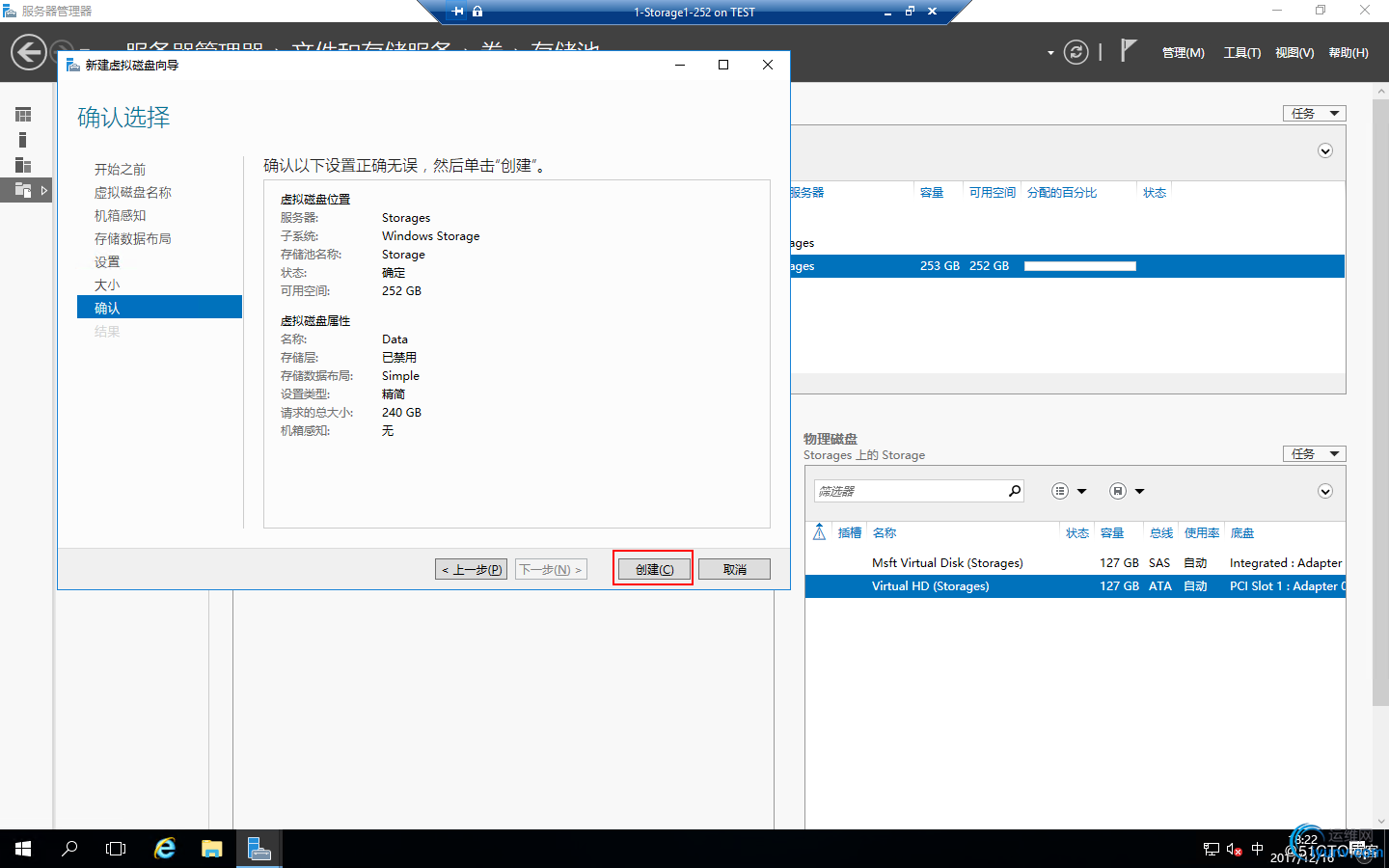

　　确认配置，点击“创建”

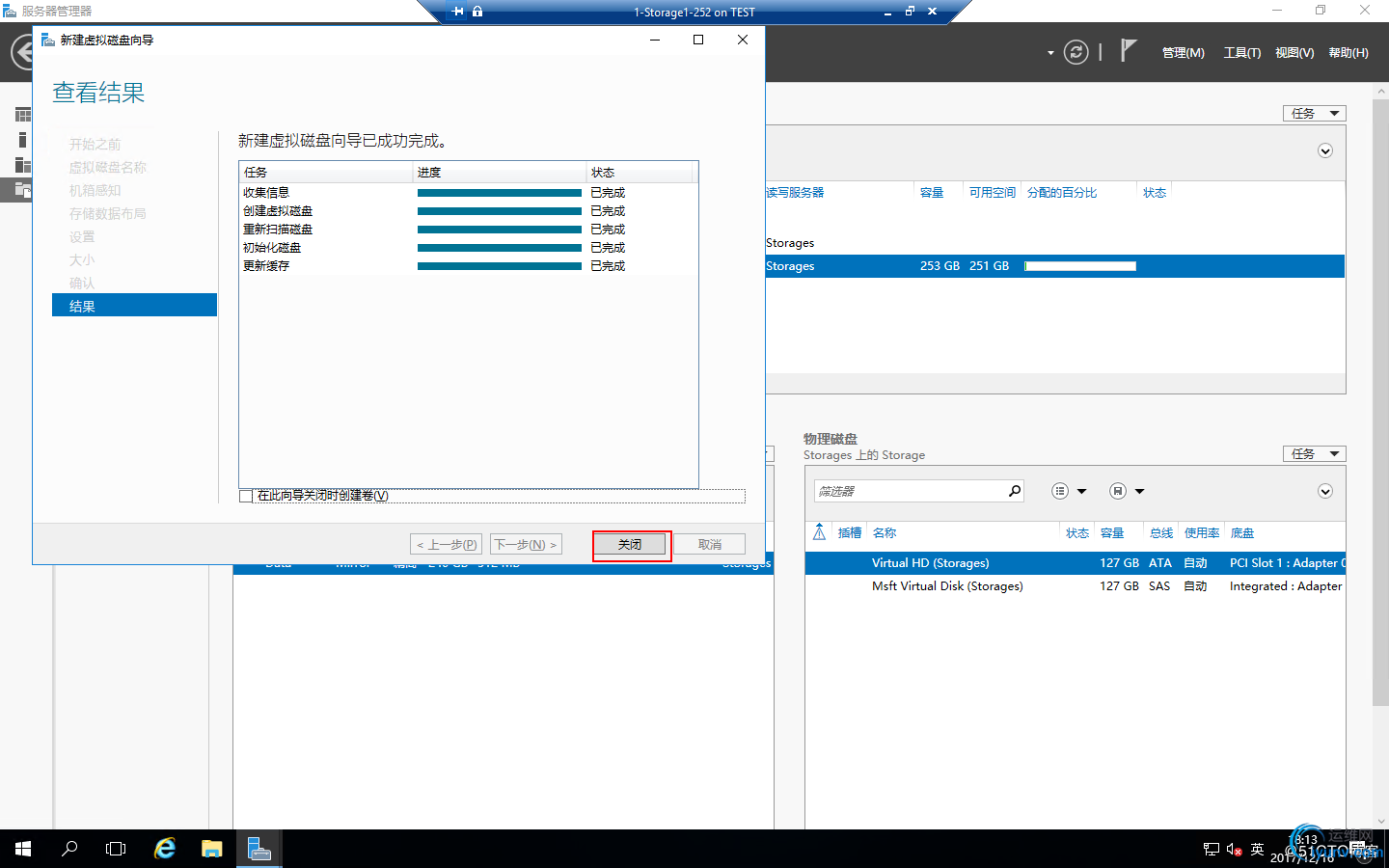

　　创建完成，点击“关闭”

　　可以看到虚拟磁盘的虚拟磁盘

新建卷

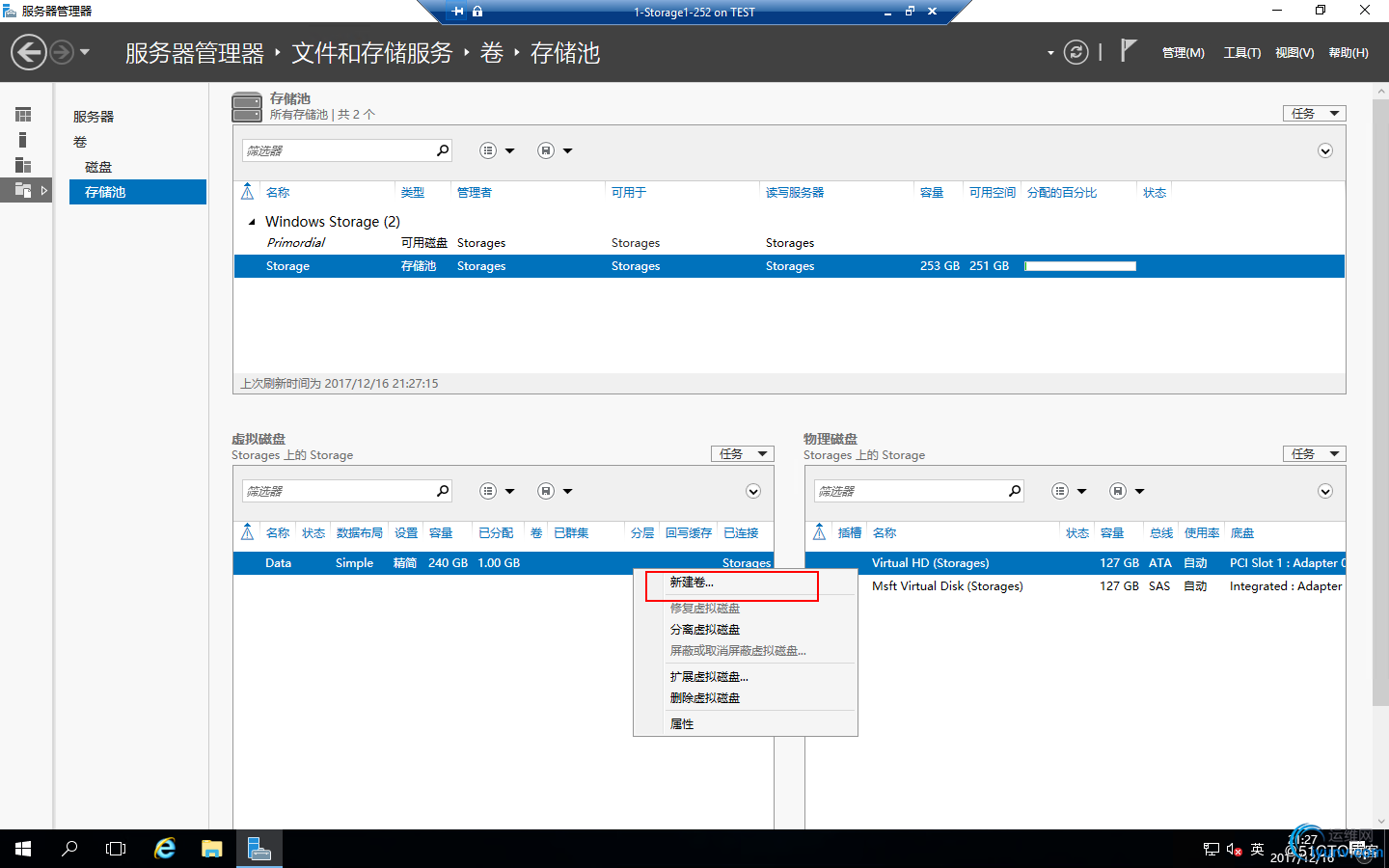

　　还是在存储池界面中，右击虚拟磁盘的Data磁盘“新建卷”

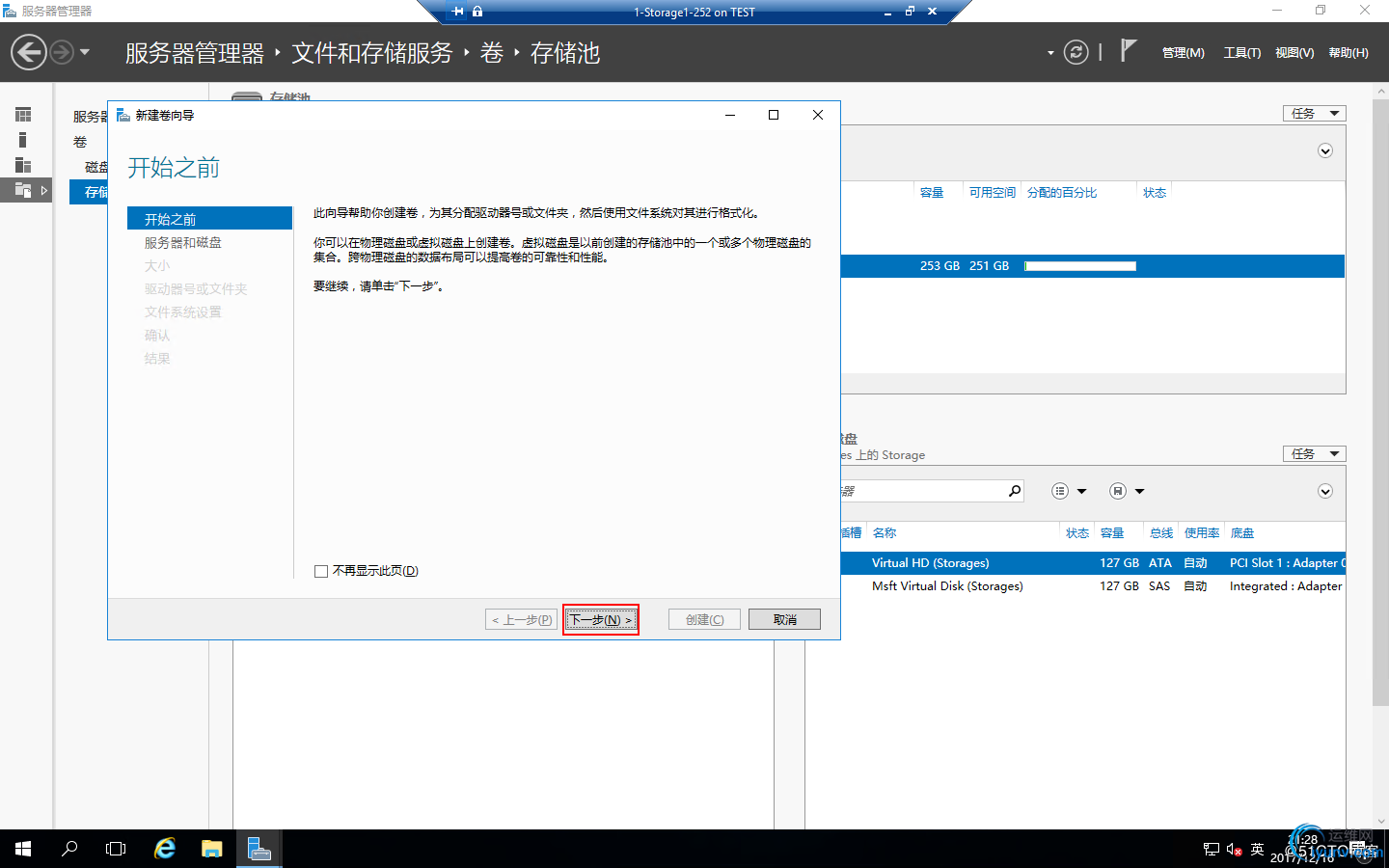

　　运行“新建卷向导”，点击“下一步”

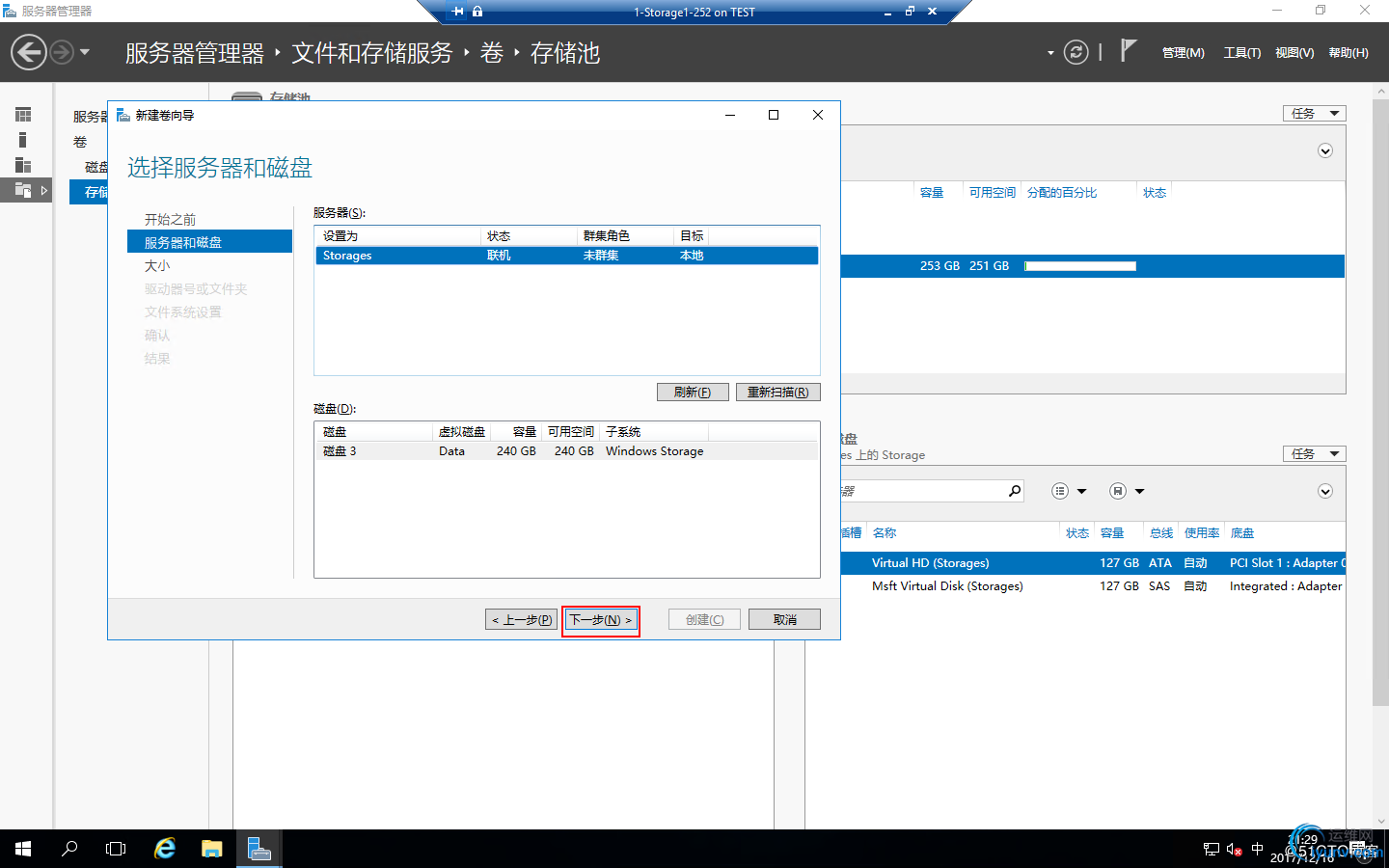

　　选择服务器和磁盘，点击“下一步”

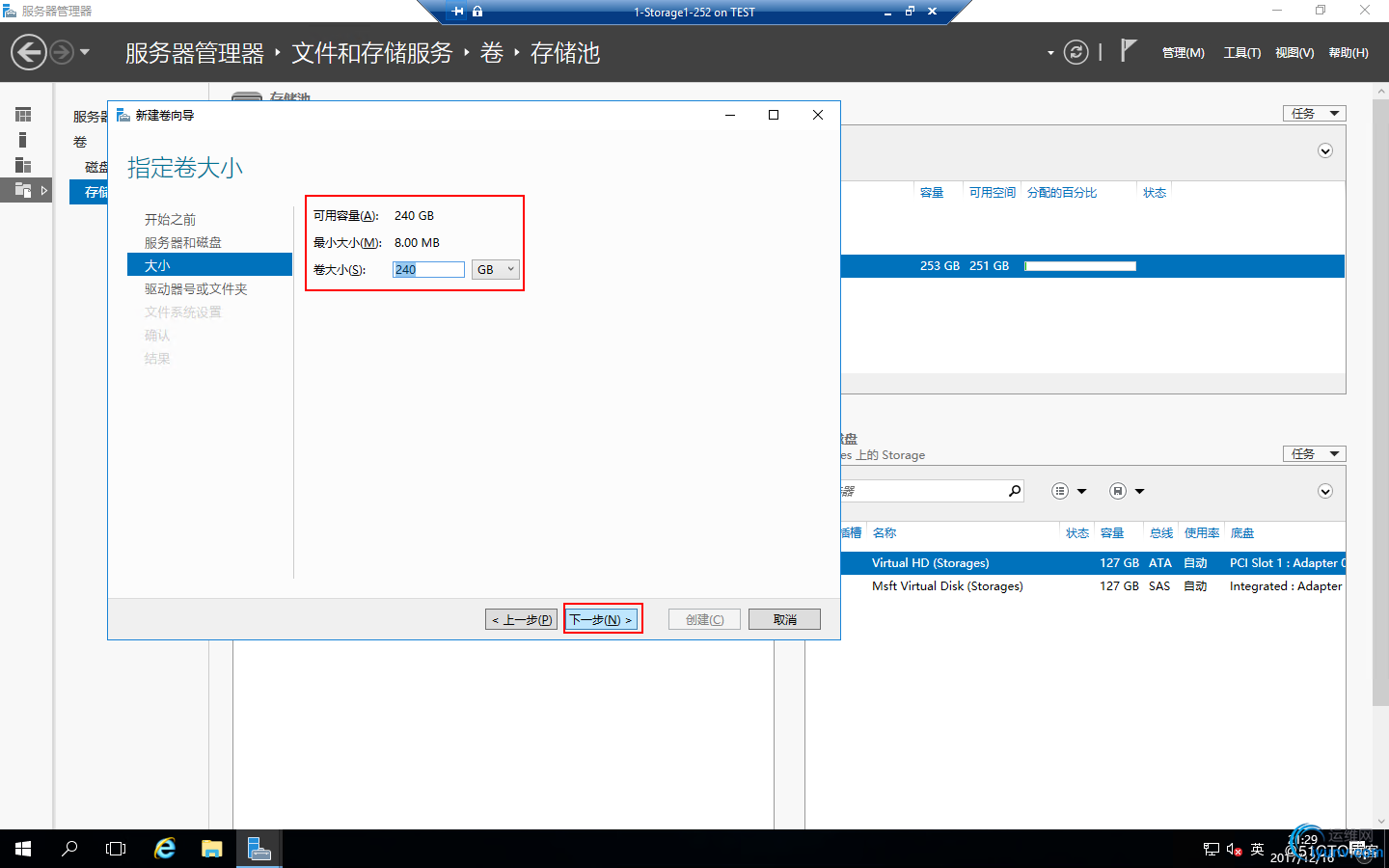

　　指定卷大小，点击“下一步”

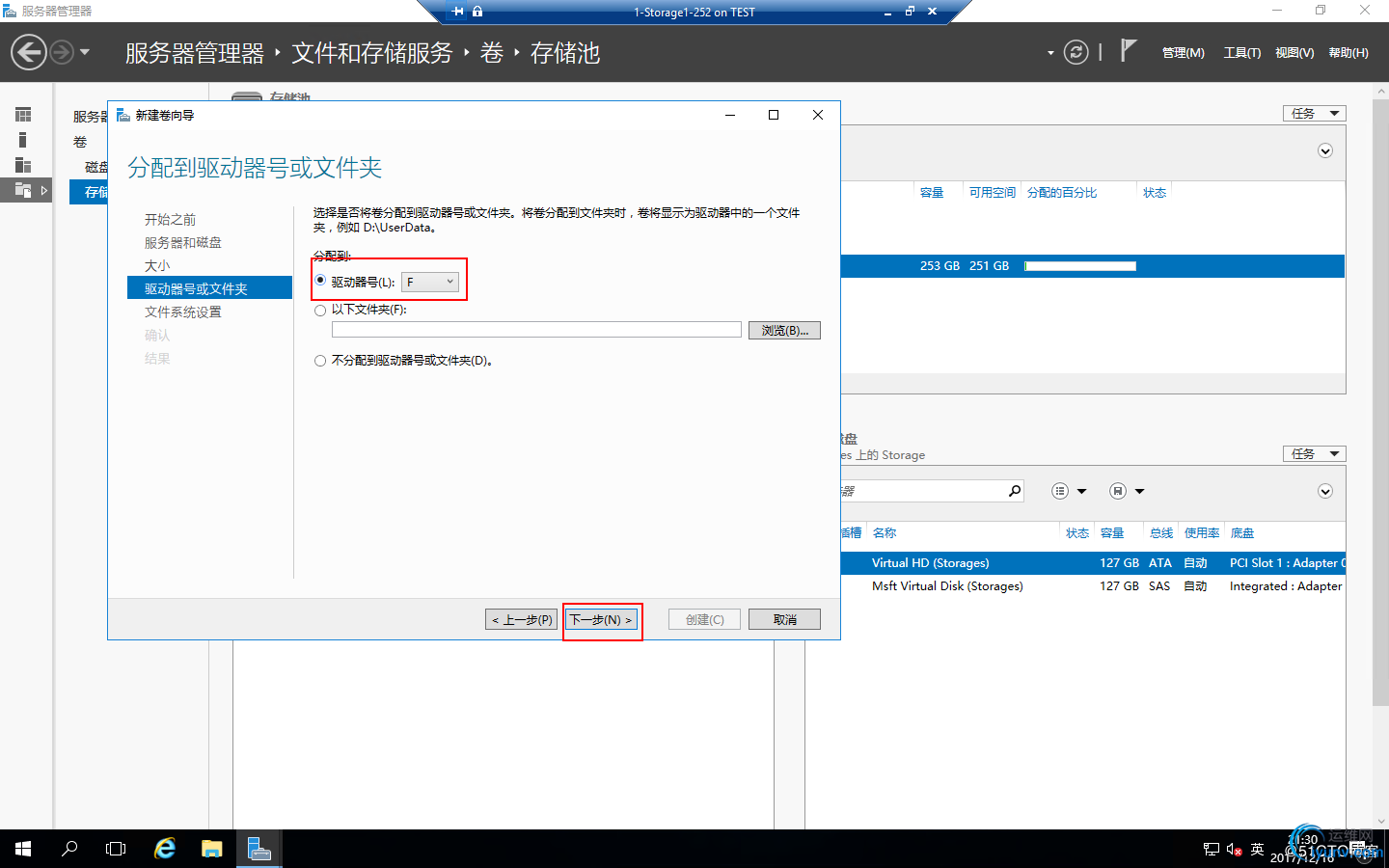

　　指定卷的驱动器，点击“下一步”

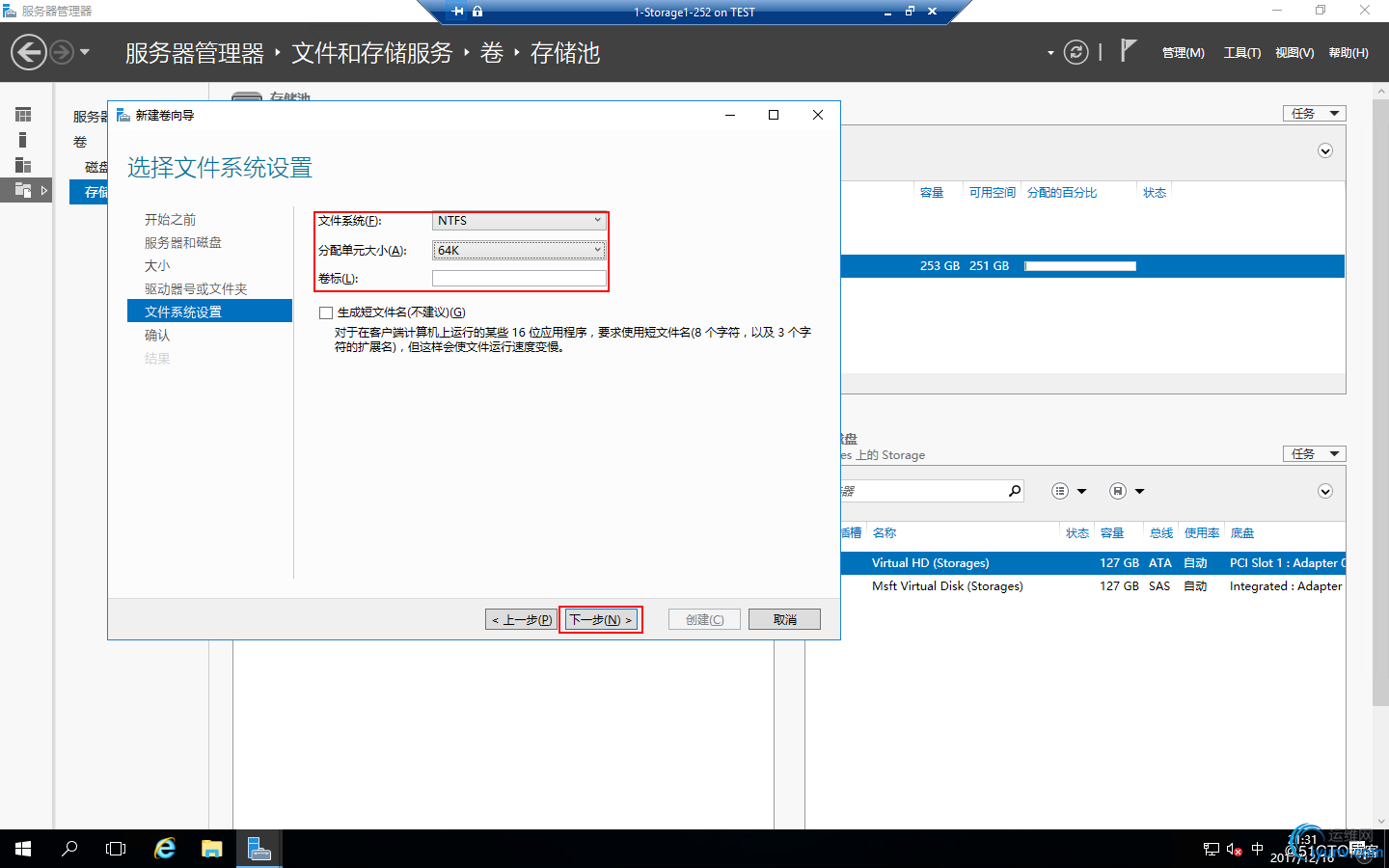

　　设置文件系统设置，点击“下一步”

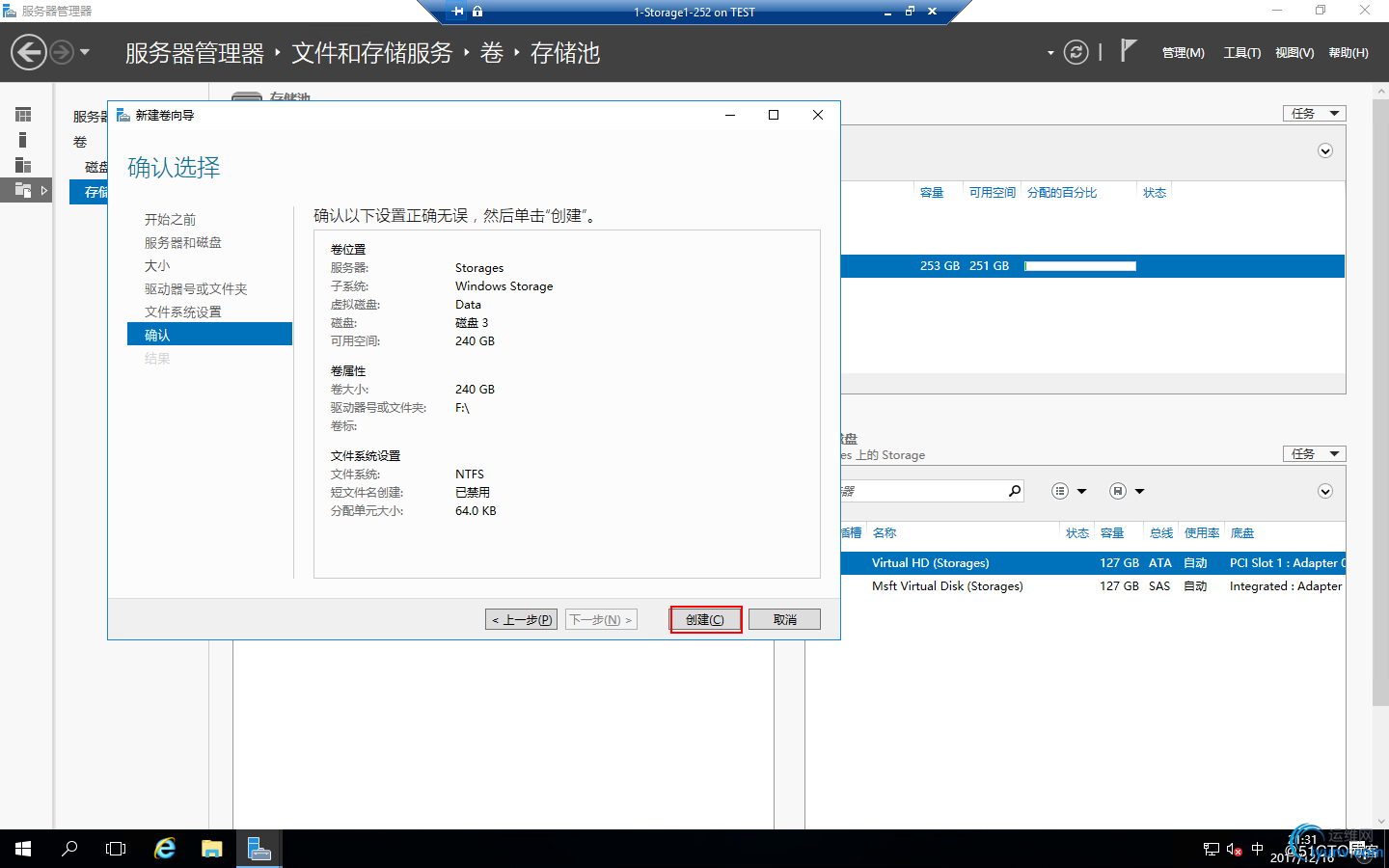

　　确认配置，点击“创建”

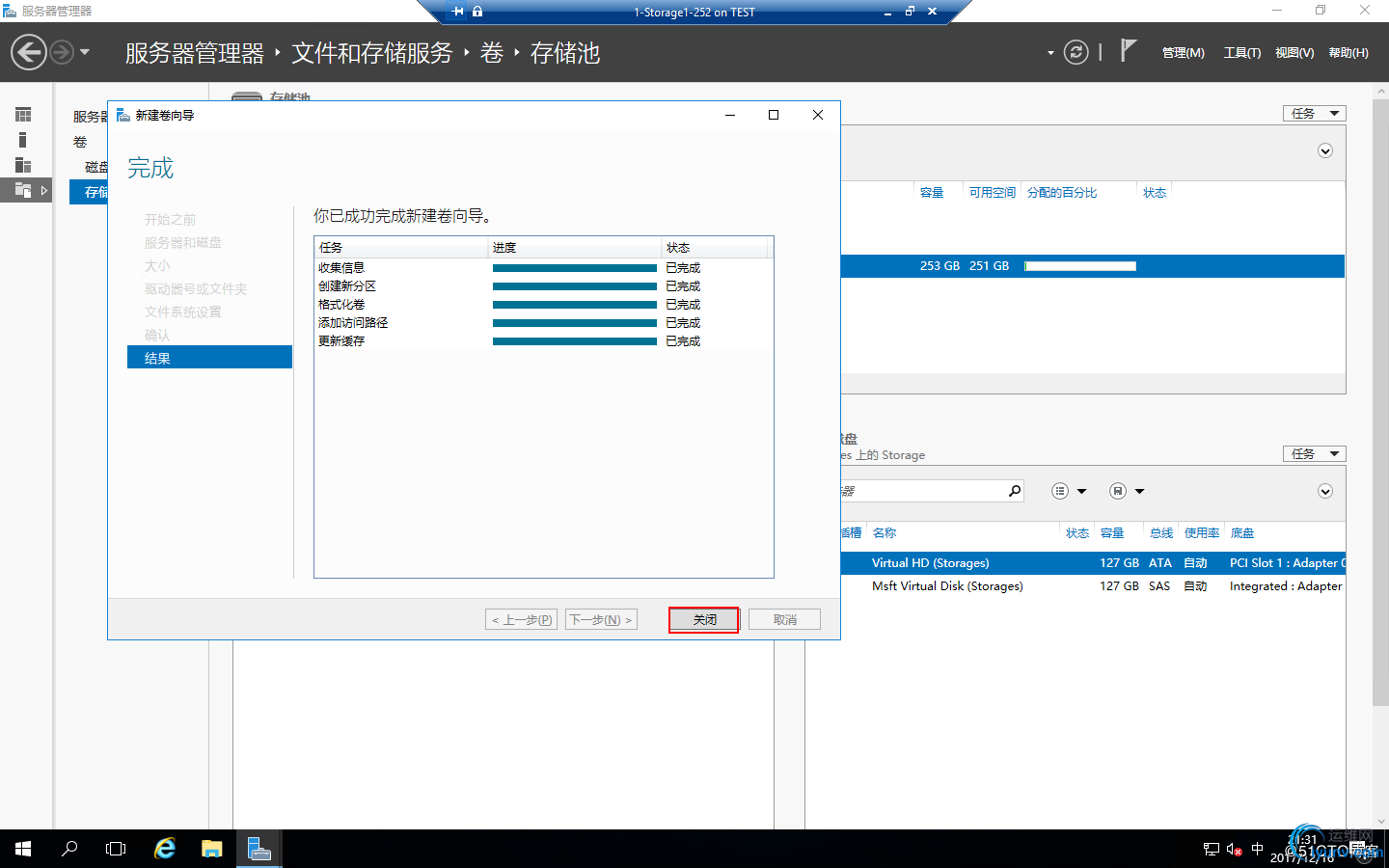

　　卷创建完毕，点击“关闭”

安装角色

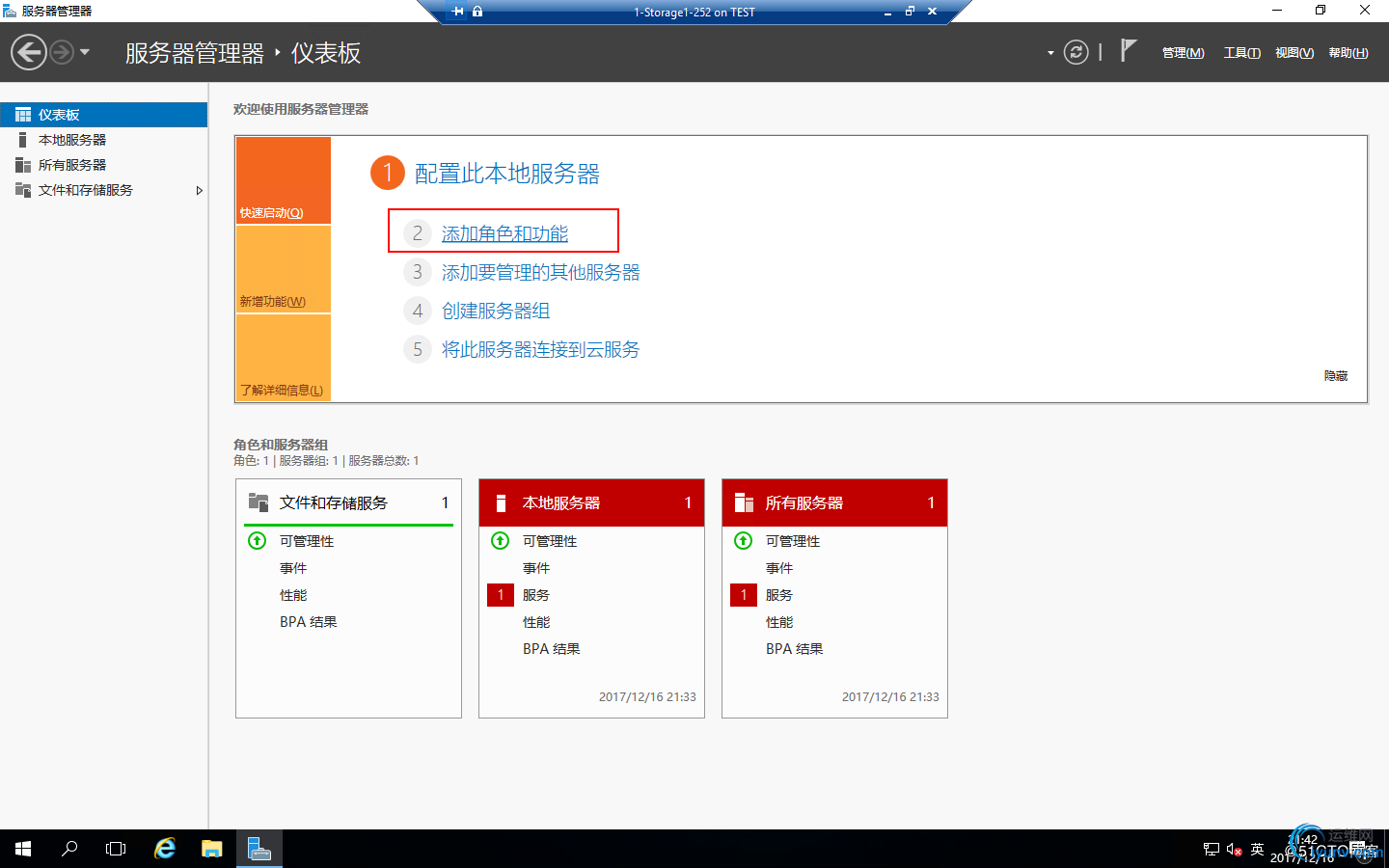

　　打开“服务器管理器”，点击“添加角色和功能”

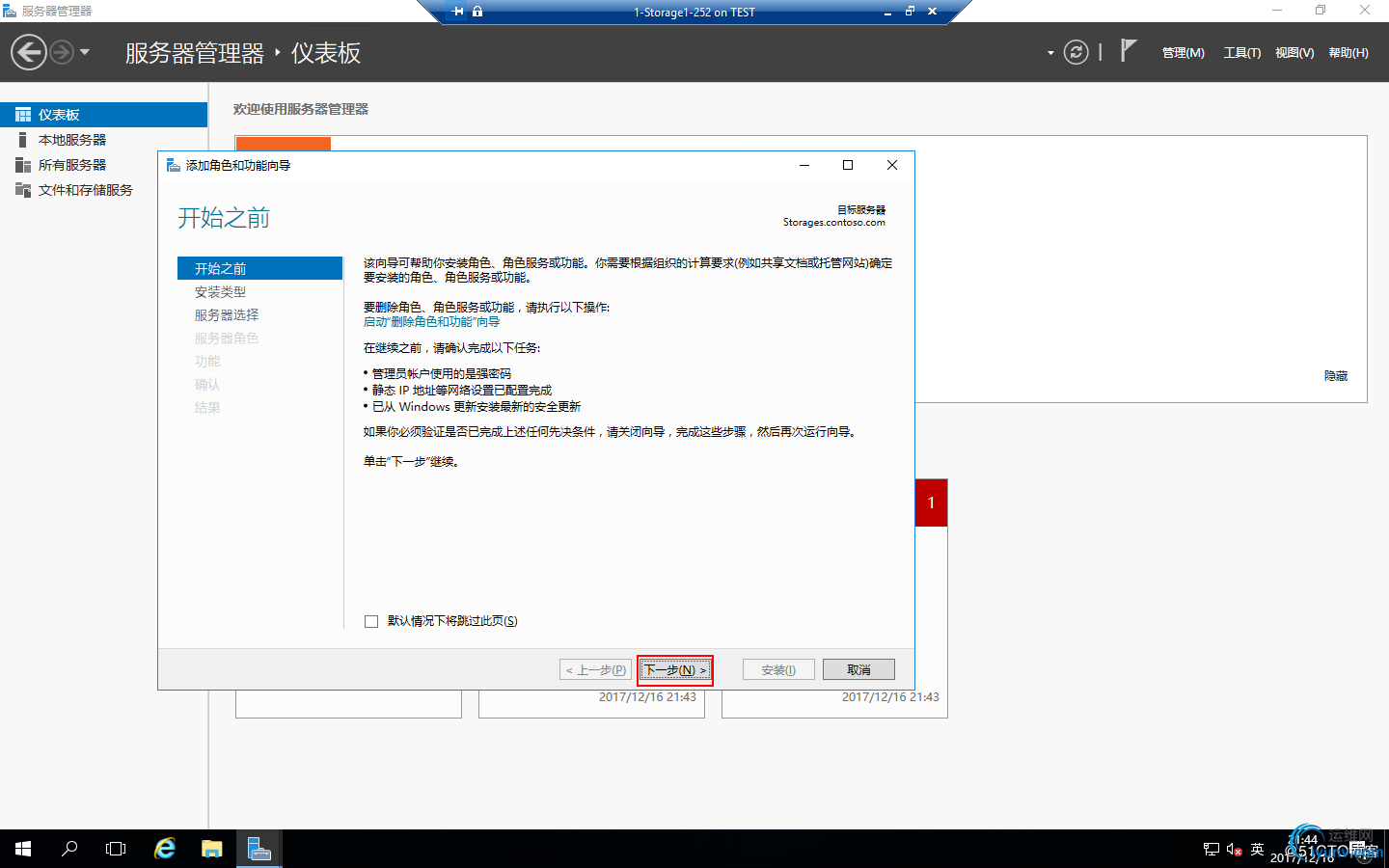

　　打开“添加角色和功能向导”，点击“下一步”

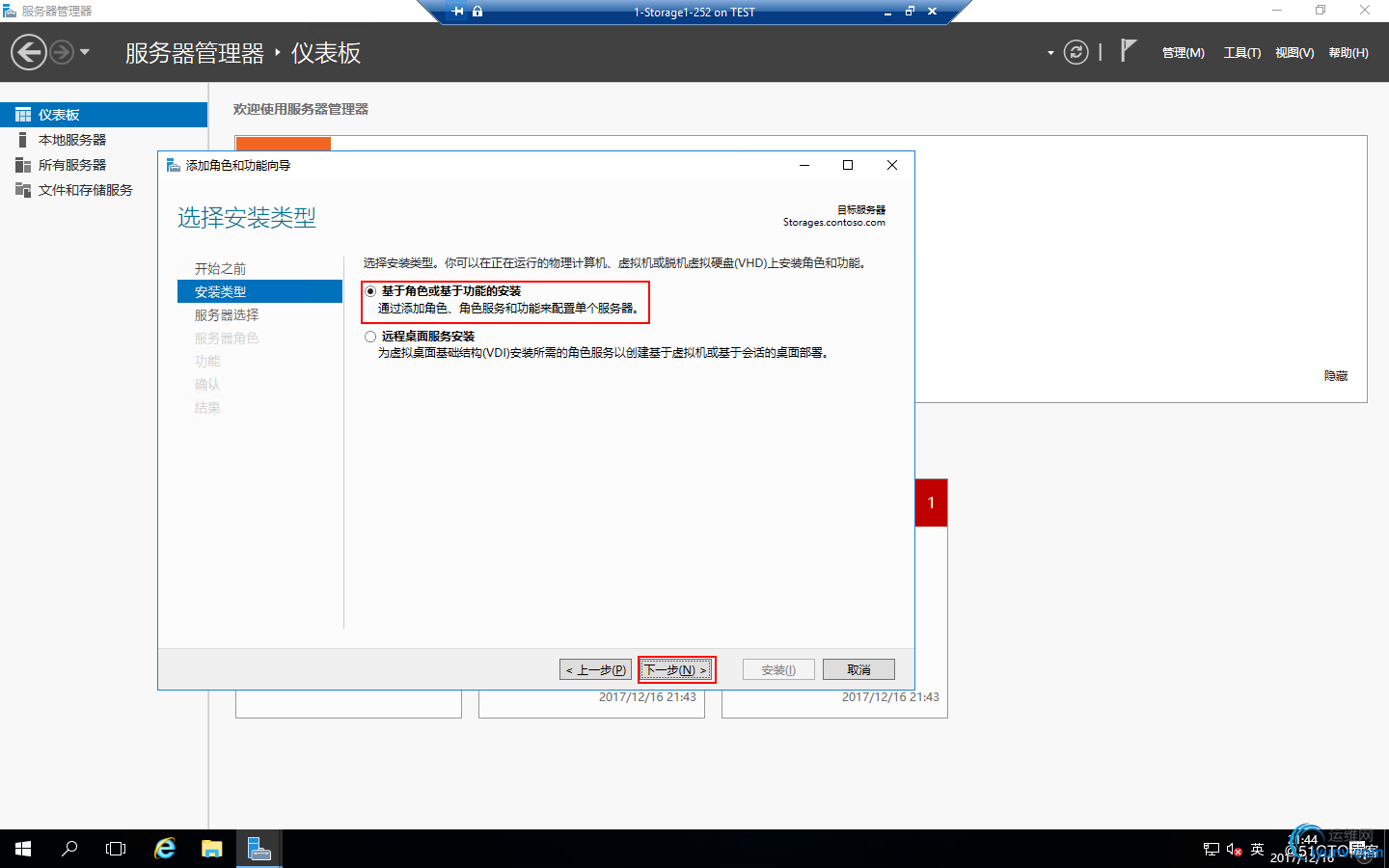

　　安装类型选择“基于角色或基于功能的功能”，点击“下一步”

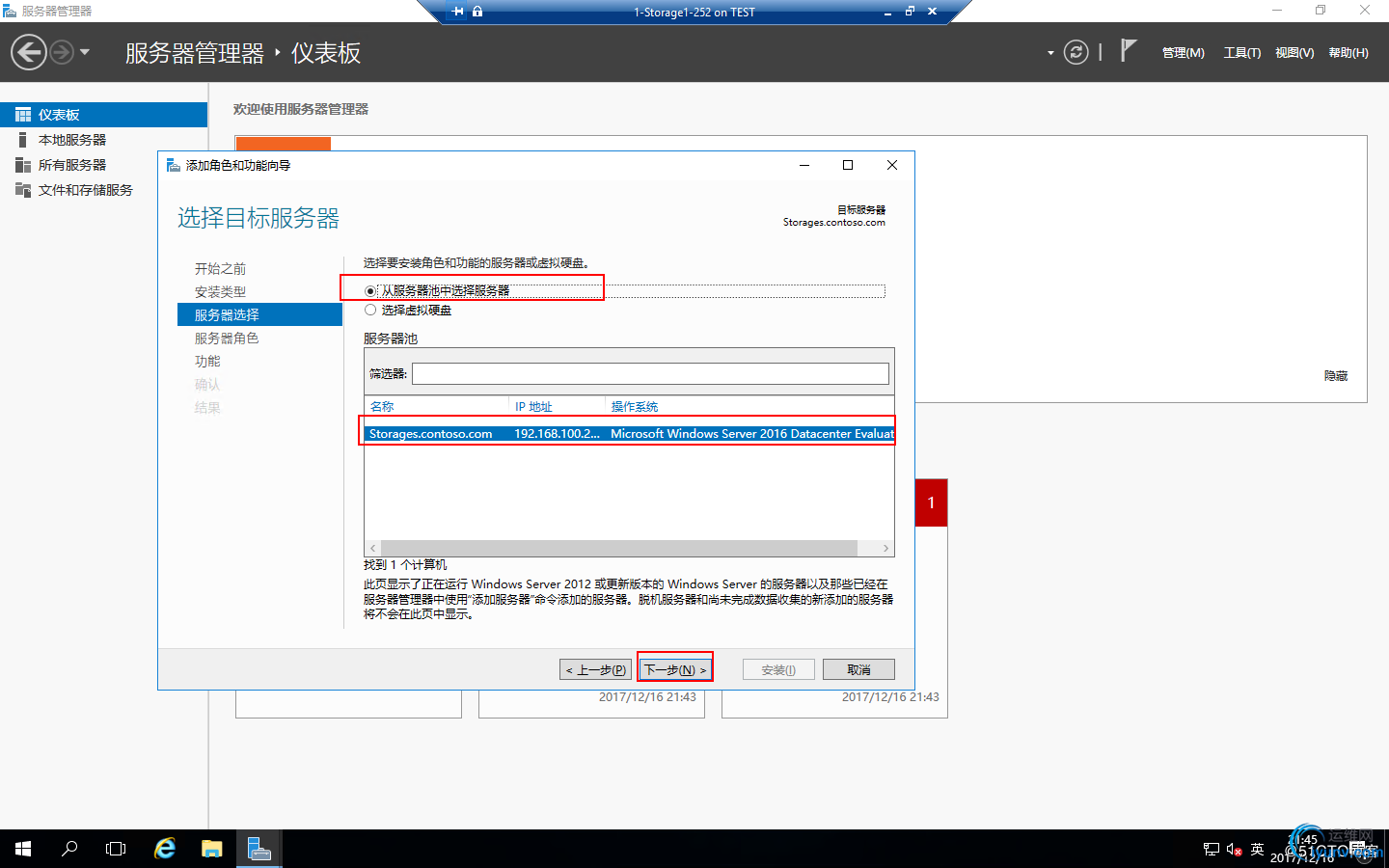

　　服务器选择“从服务器池中选择服务器”，选中本地服务器，点击“下一步”

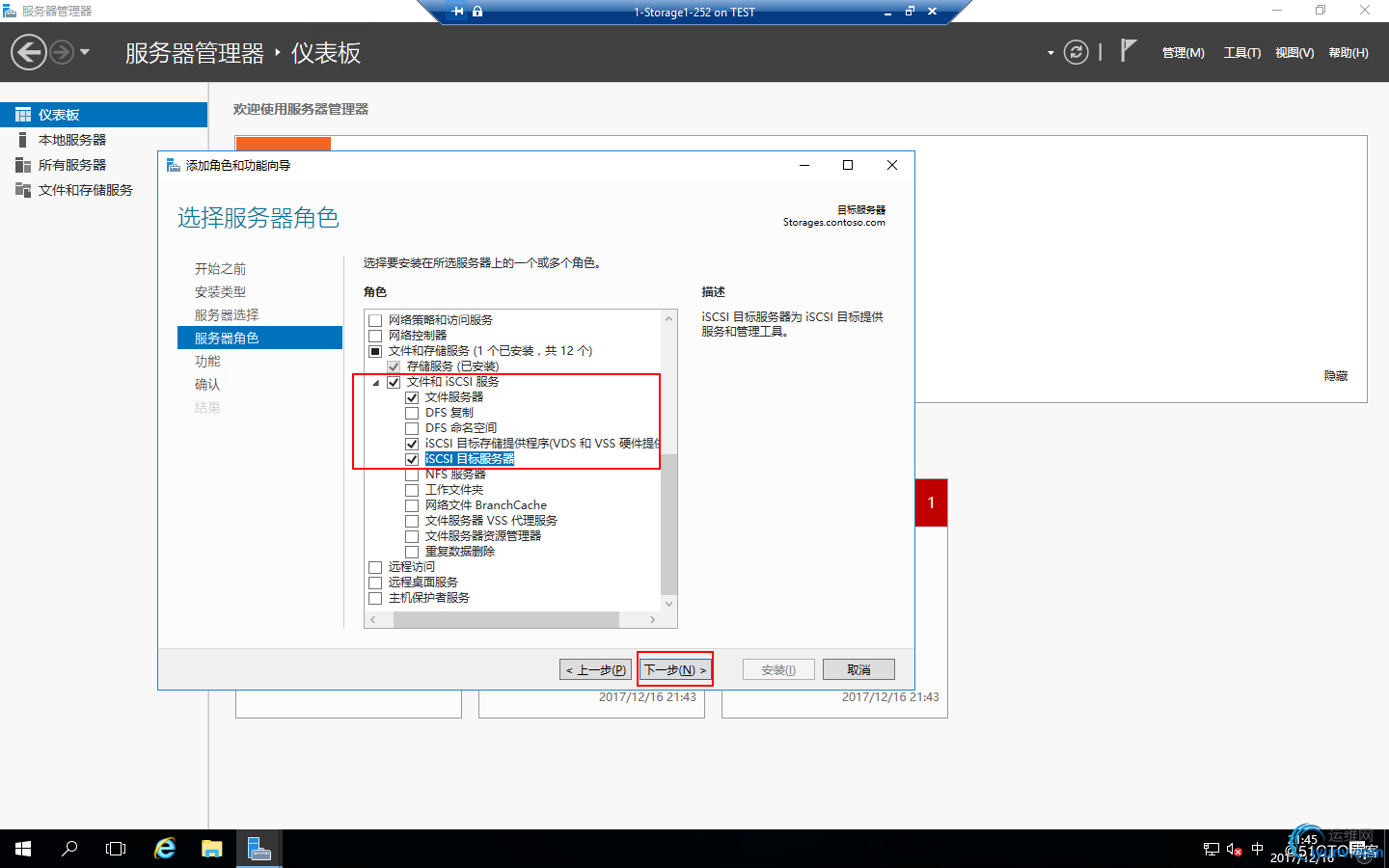

　　服务器角色选择“文件服务器”和“ISCSI目标服务器”，点击“下一步”

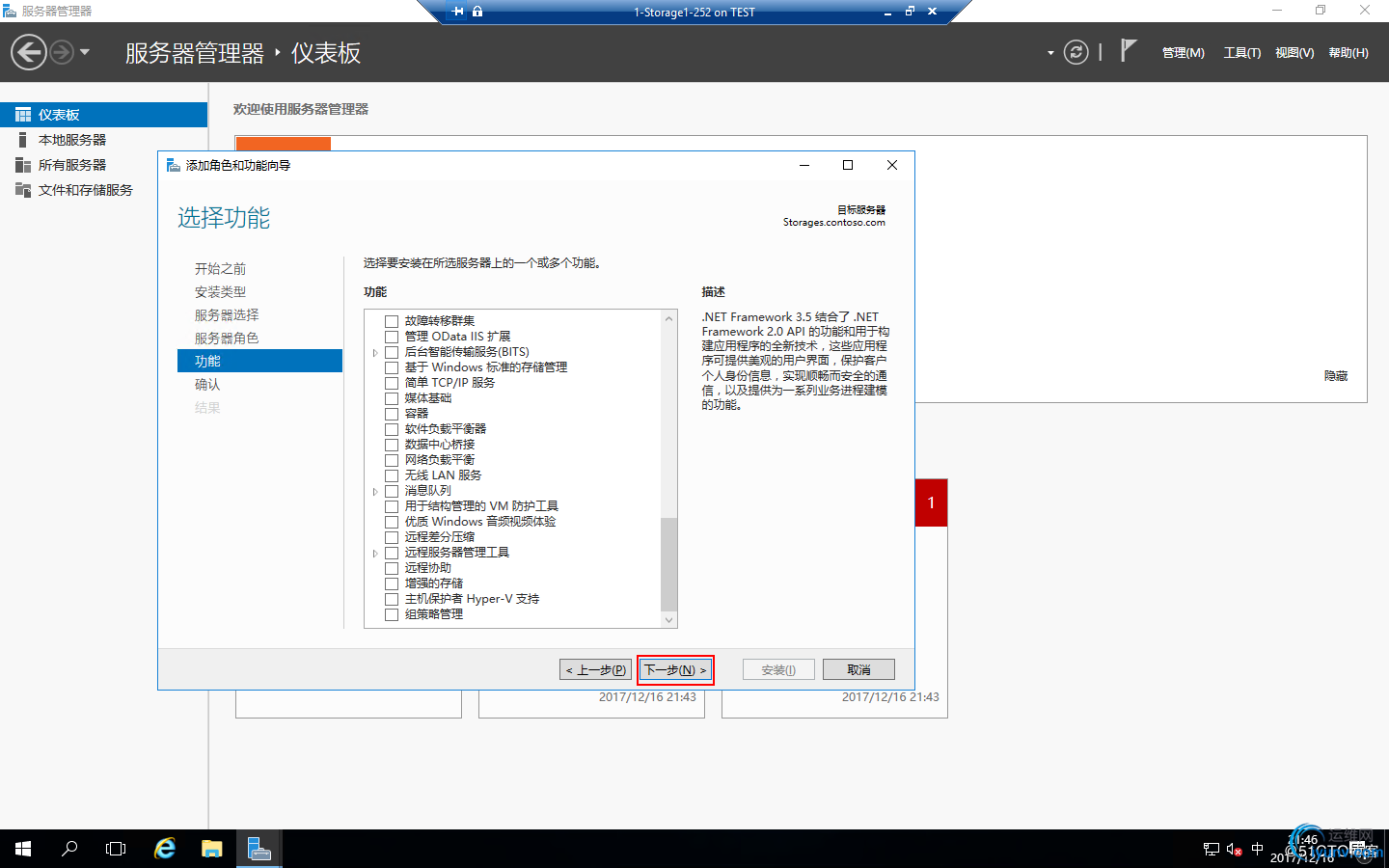

　　功能这里直接点击“下一步”

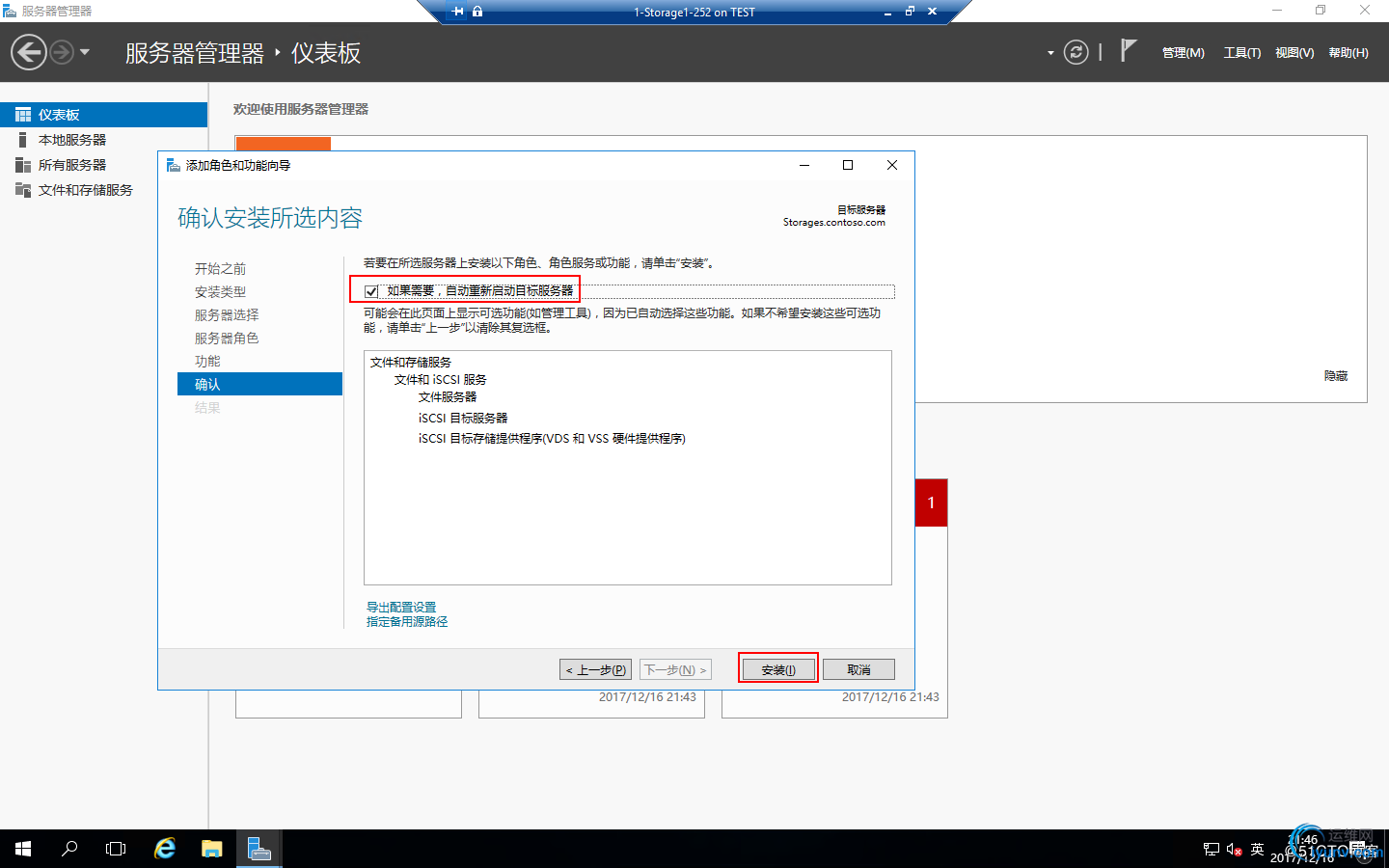

　　确认配置，把“如果需要，自动重新启动目标服务器打勾”，不过安装ISCSI目标服务不需要重新启动，服务器点击“安装”

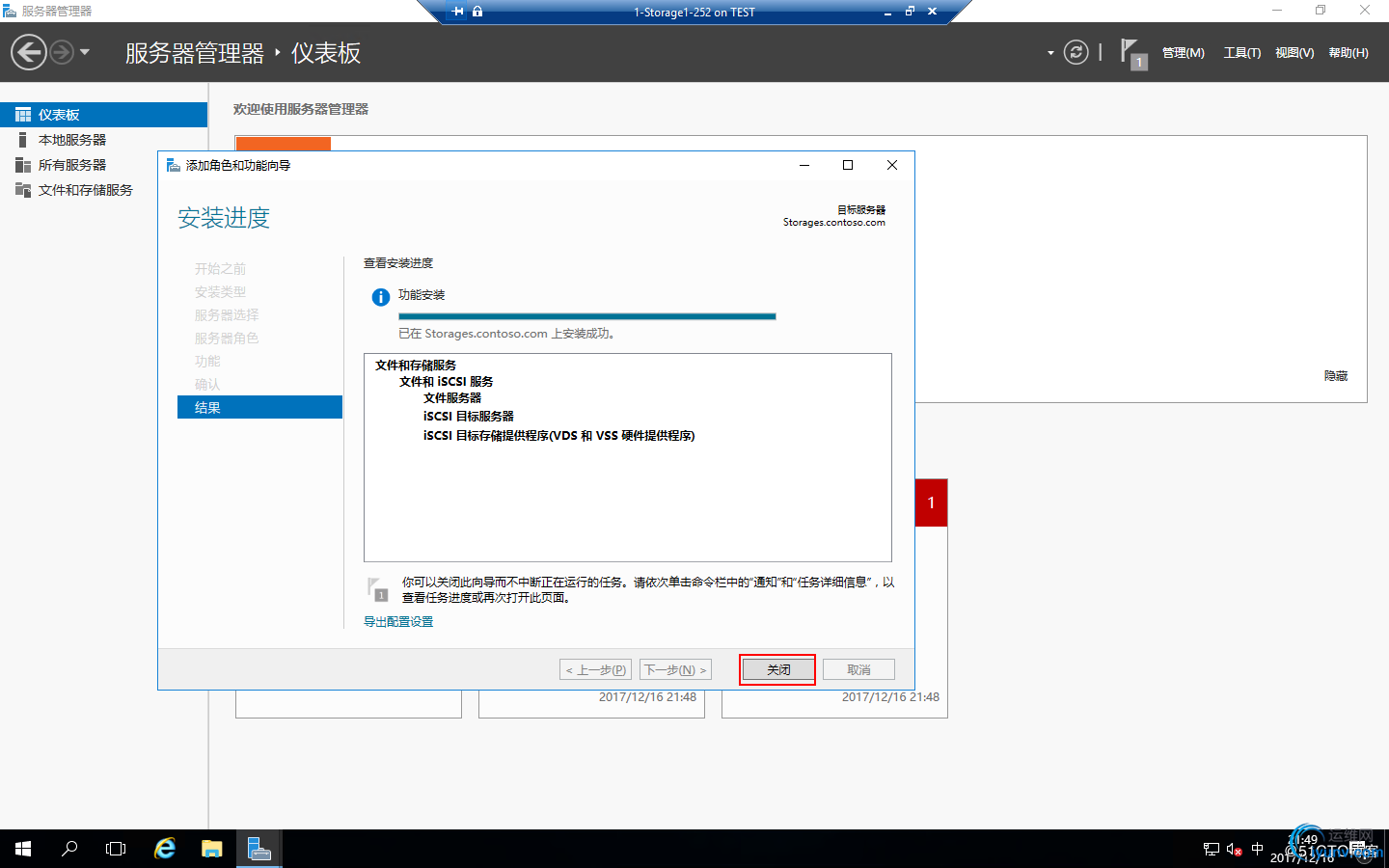

　　角色安装完成，点击“关闭”

配置ISCSI
　　打开“服务器管理器”，点击“文件和存储服务”

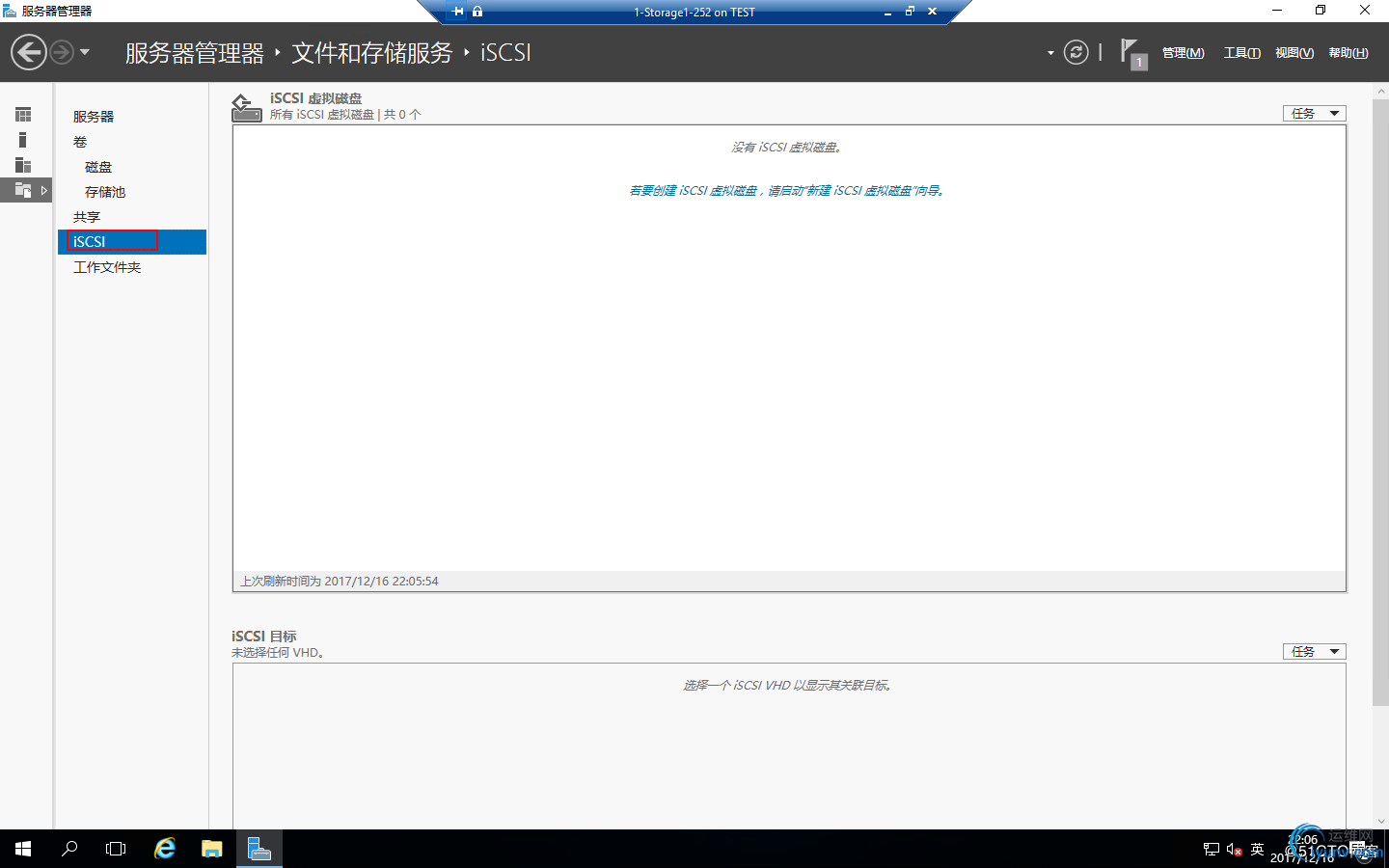

　　点击“ISCSI”

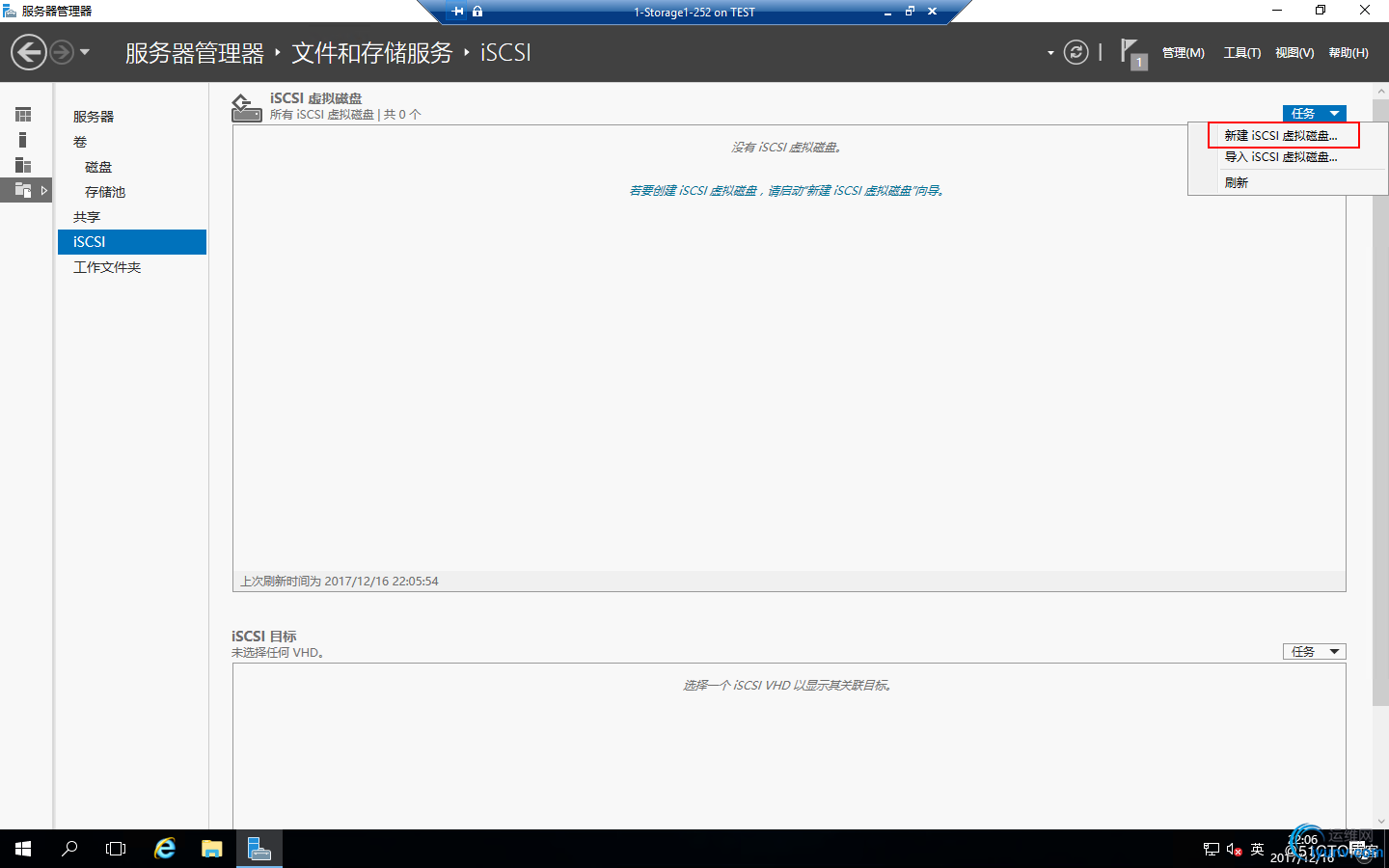

　　点击“任务”-“新建ISCSI虚拟磁盘”

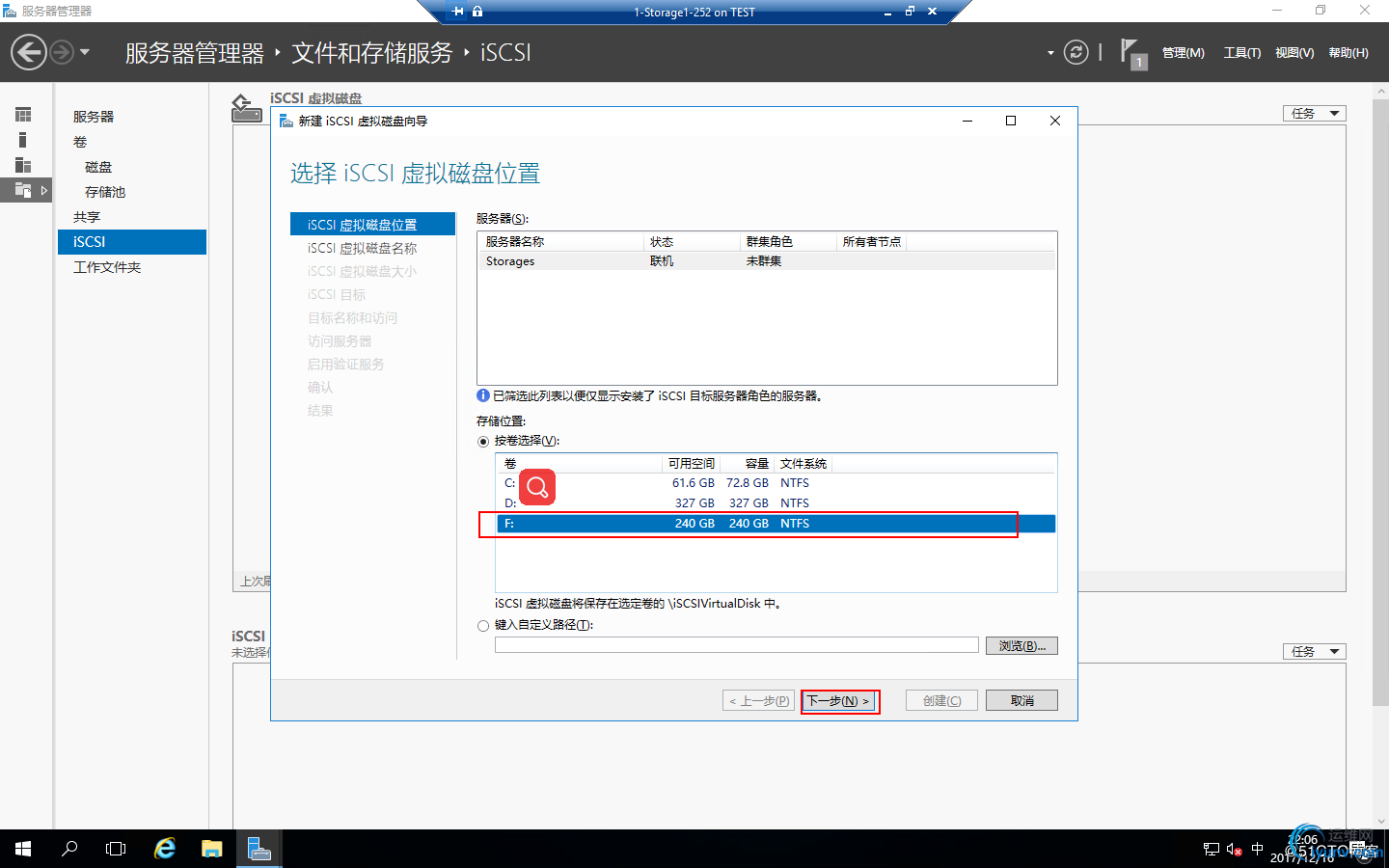

　　配置ISCSI虚拟磁盘位置，我们这里选择刚才配置好的F盘，点击“下一步”

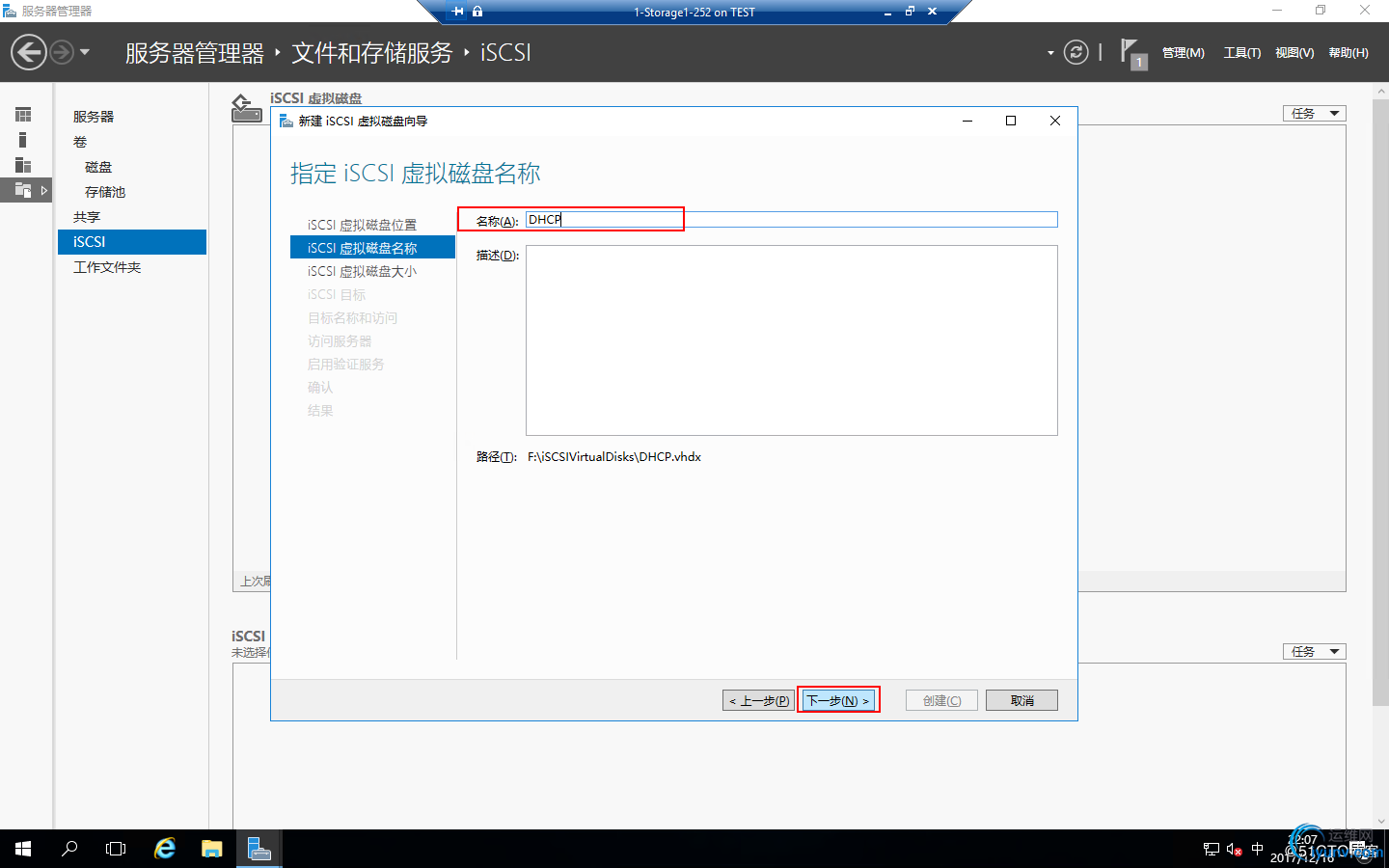

　　配置ISCSI虚拟磁盘名称，点击“下一步”

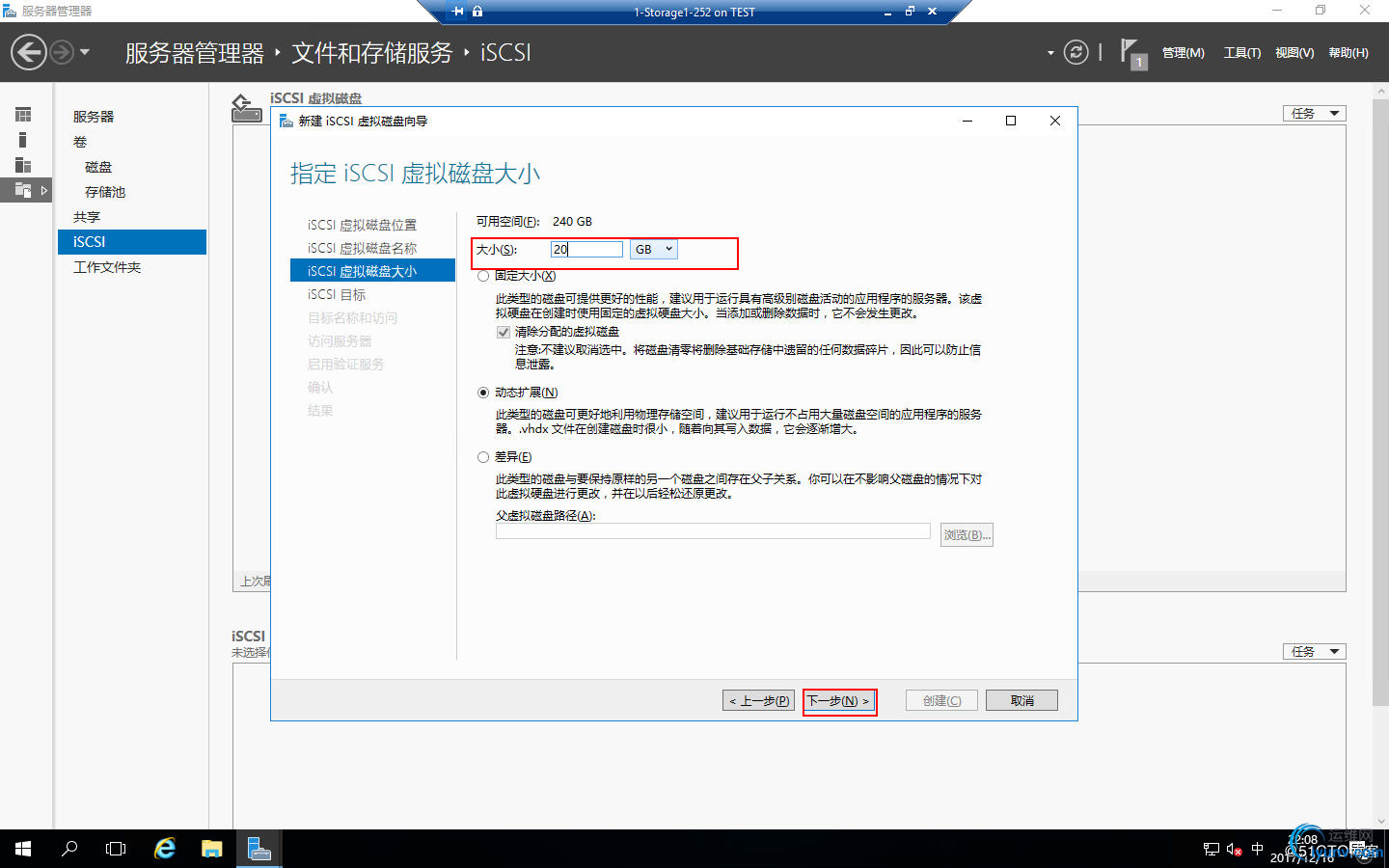

　　配置ISCSI虚拟磁盘大小，点击“下一步”

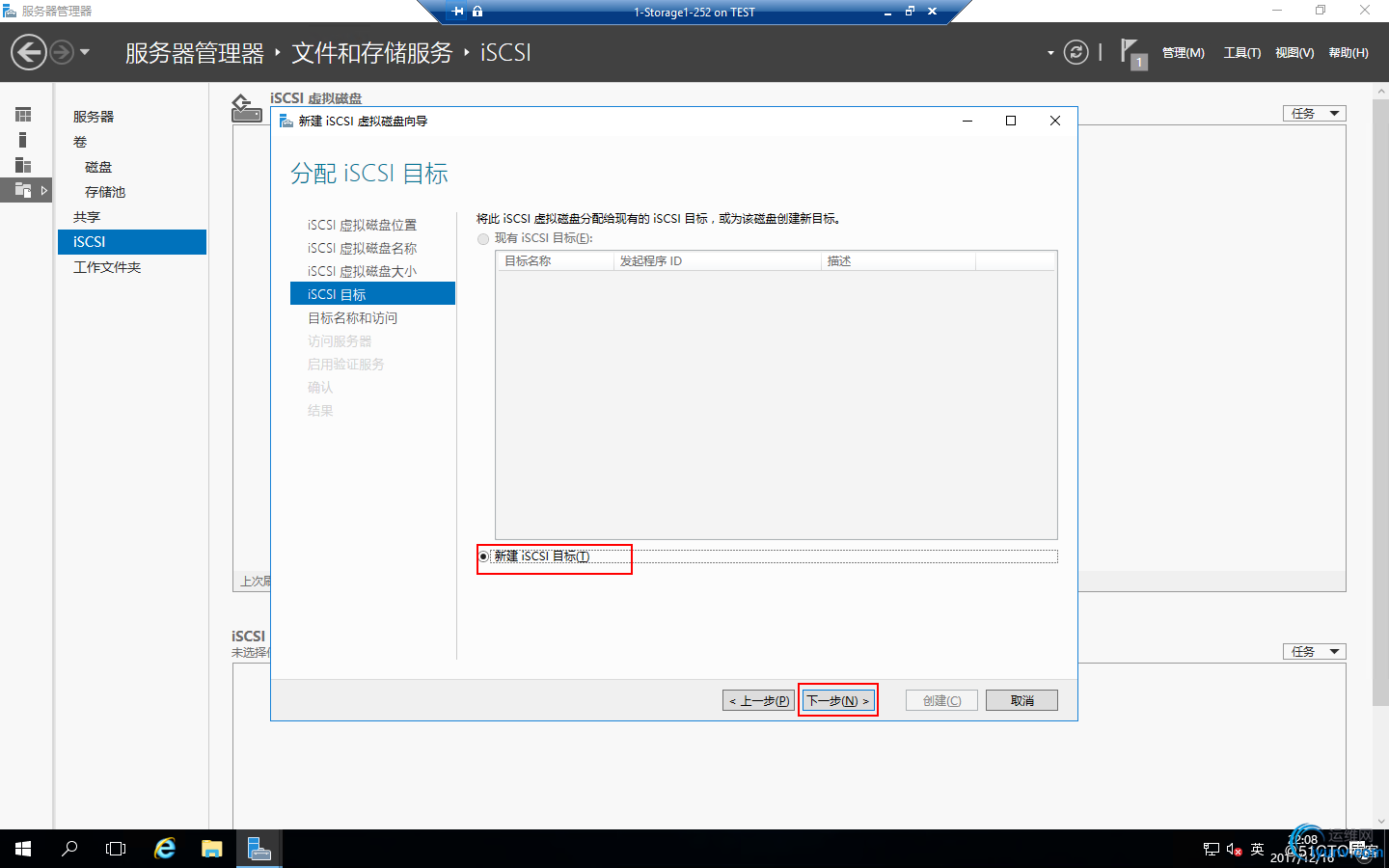

　　配置ISCSI目标选择“新建ISCSI目标”，点击“下一步”

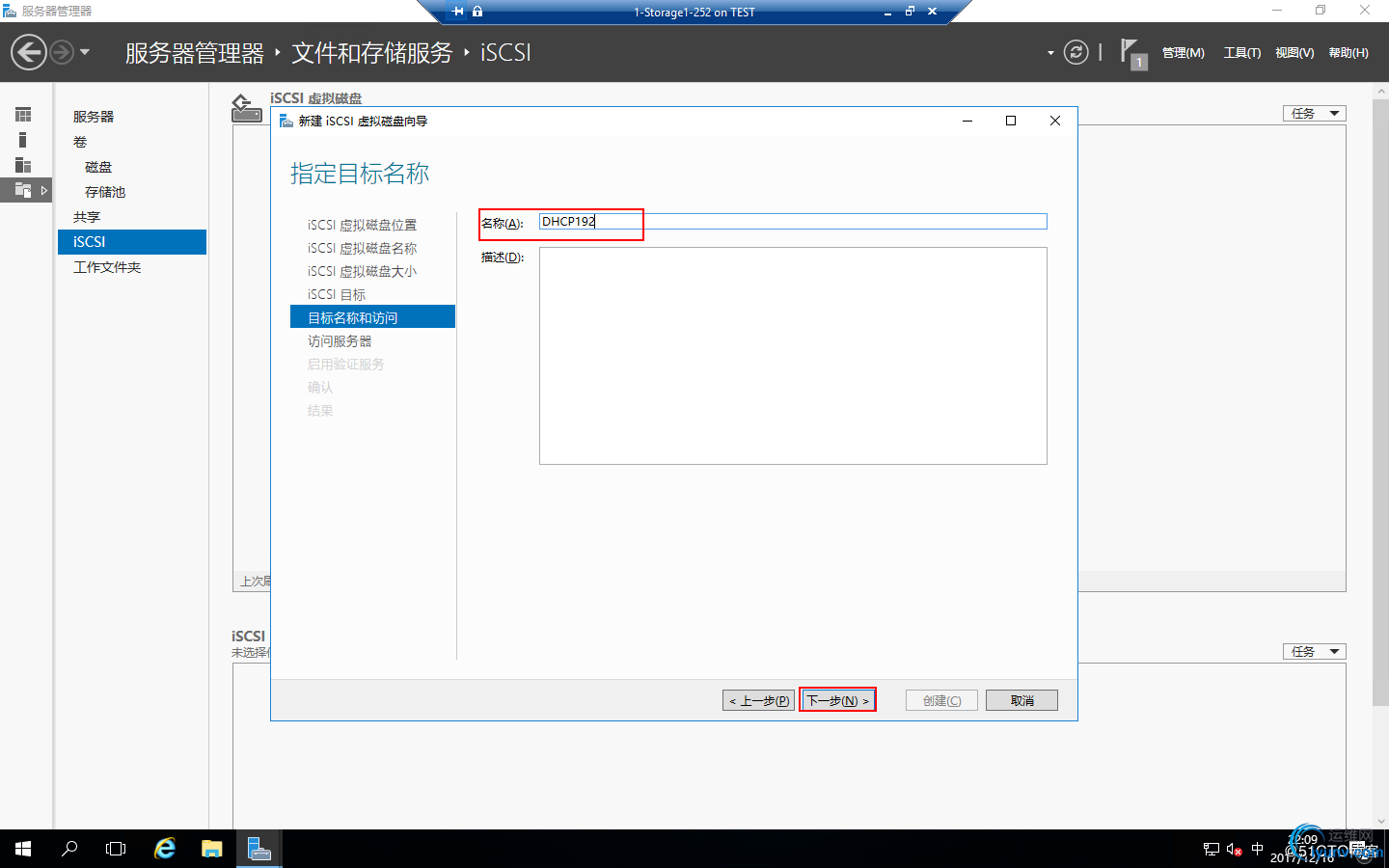

　　配置目标名称，点击“下一步”

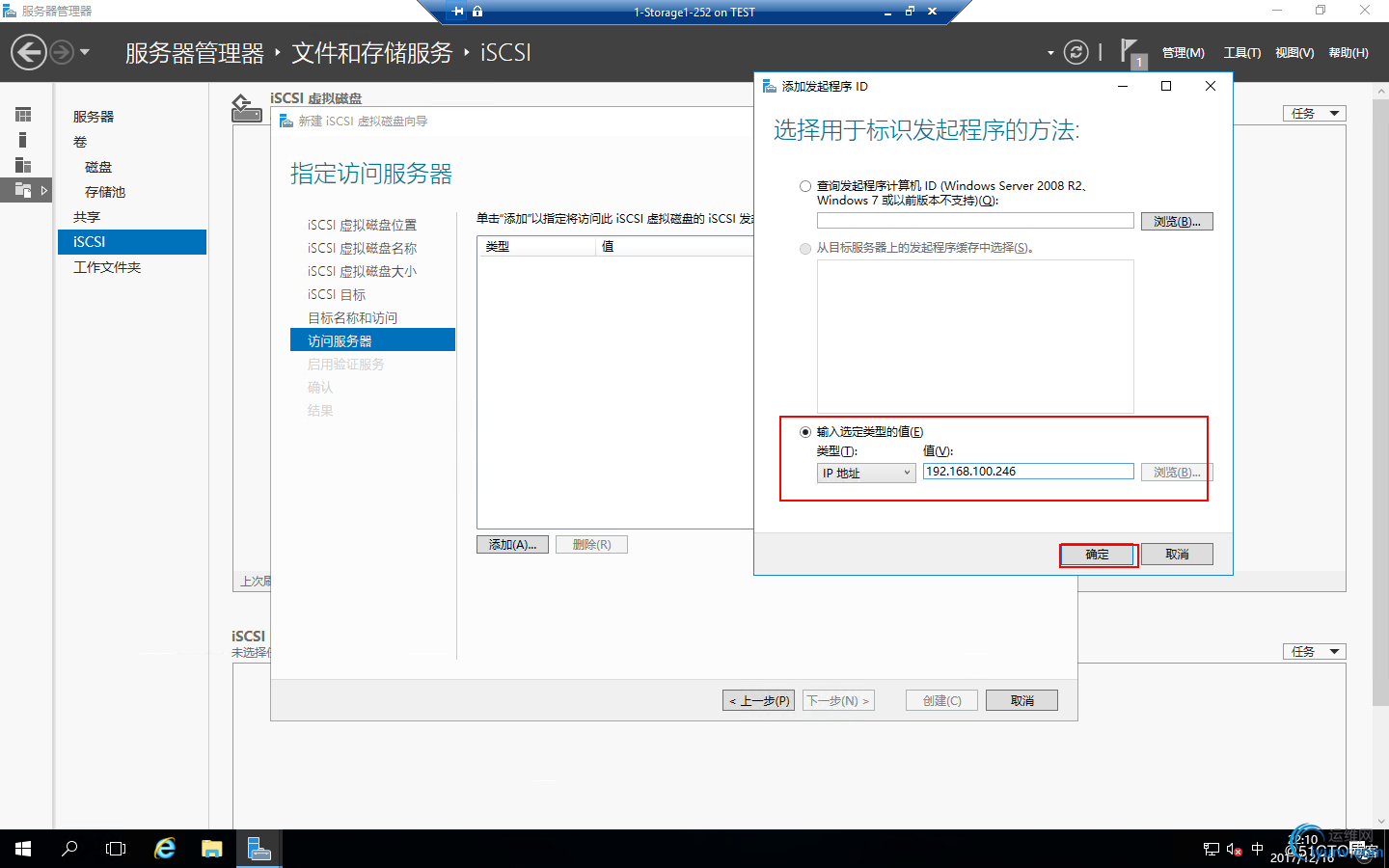

　　访问服务器，点击“添加”，我们这里选择“输入选定类型的值”，类型为“IP地址”，键入“IP地址值192.168.100.246”，点击“确定”

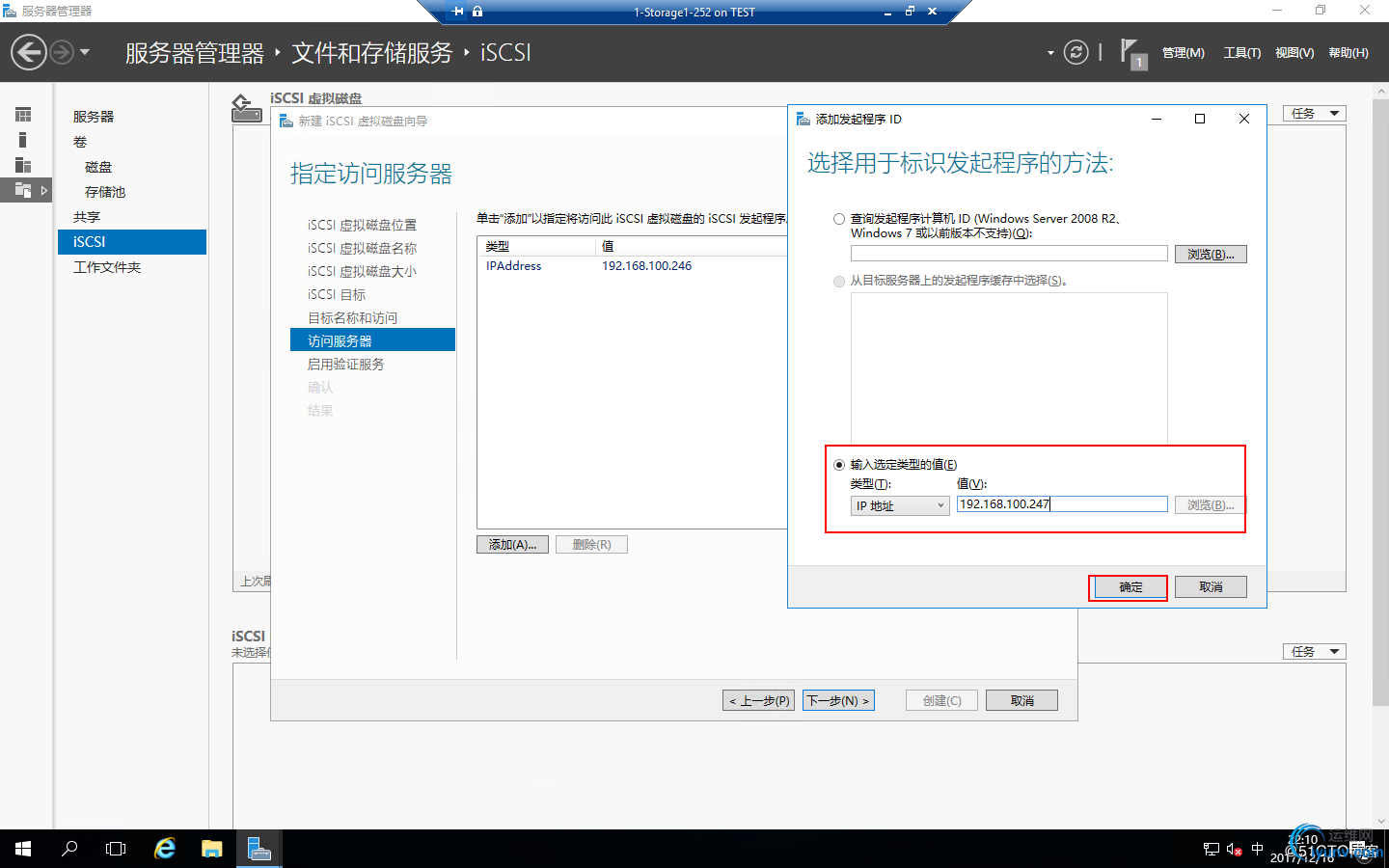

　　在键入一个“IP地址值192.168.100.247”，点击“确定”

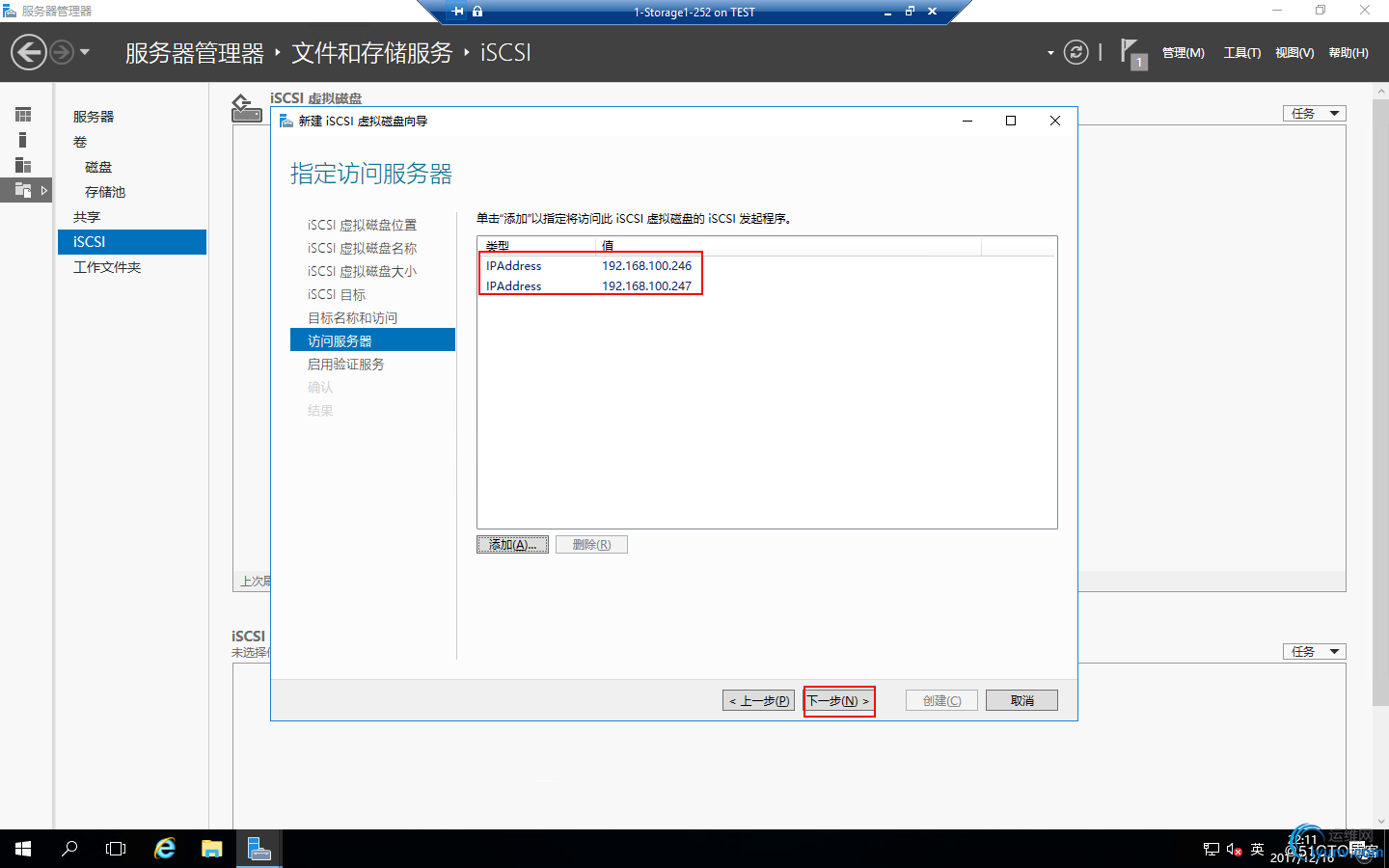

　　访问服务器设置好了，点击“下一步”

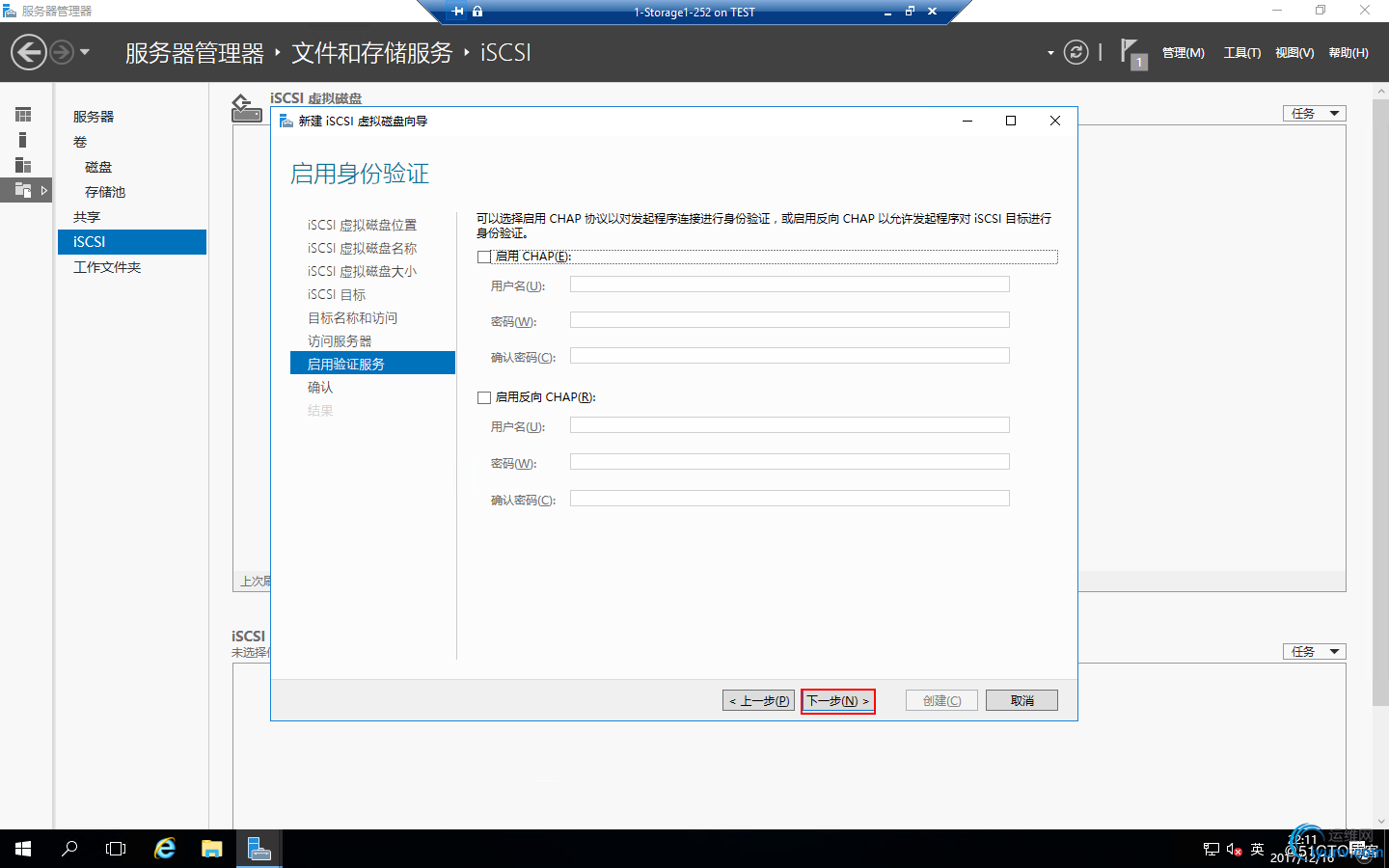

　　启用验证服务这里点击“下一步”

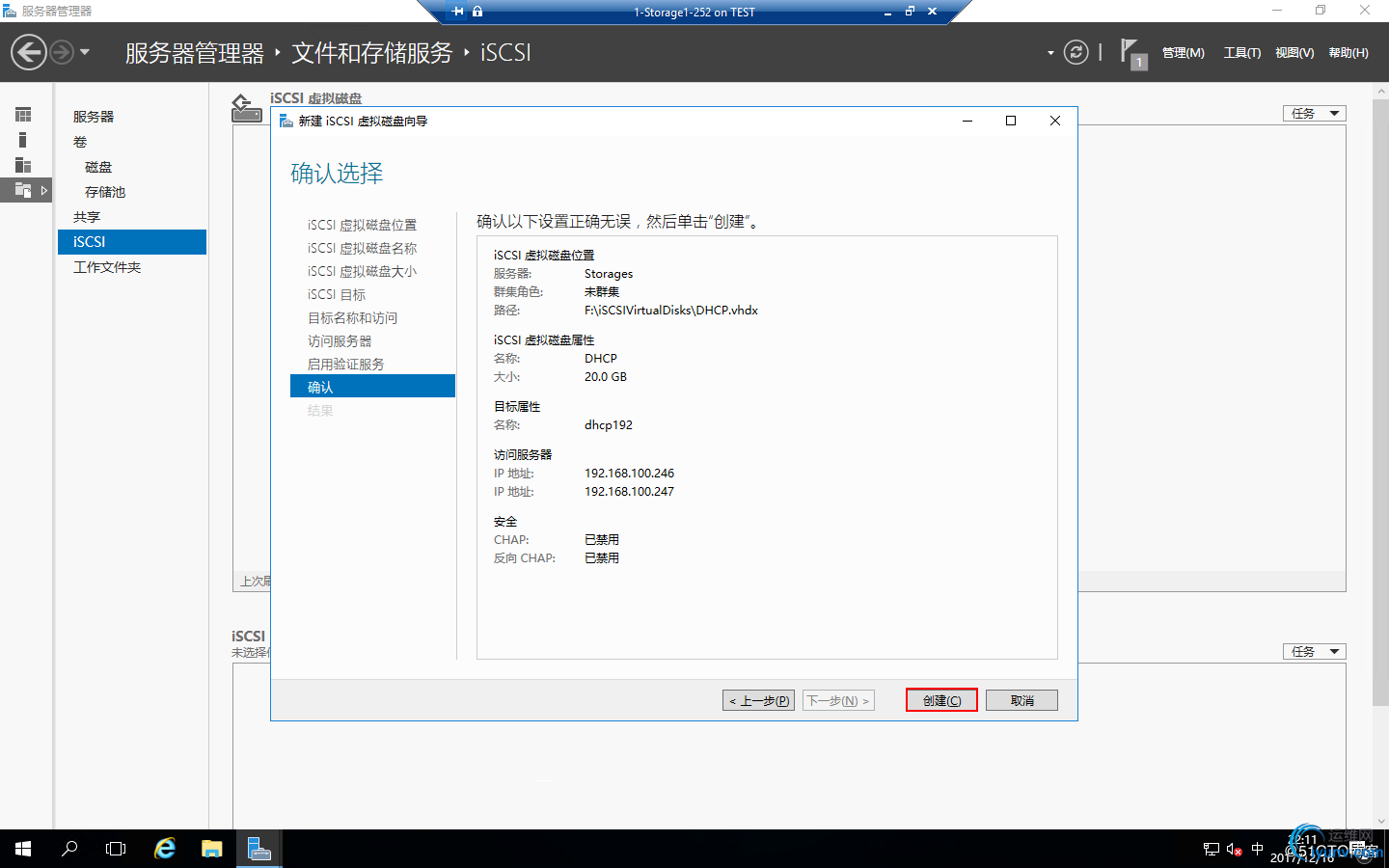

　　确认配置，点击“创建”

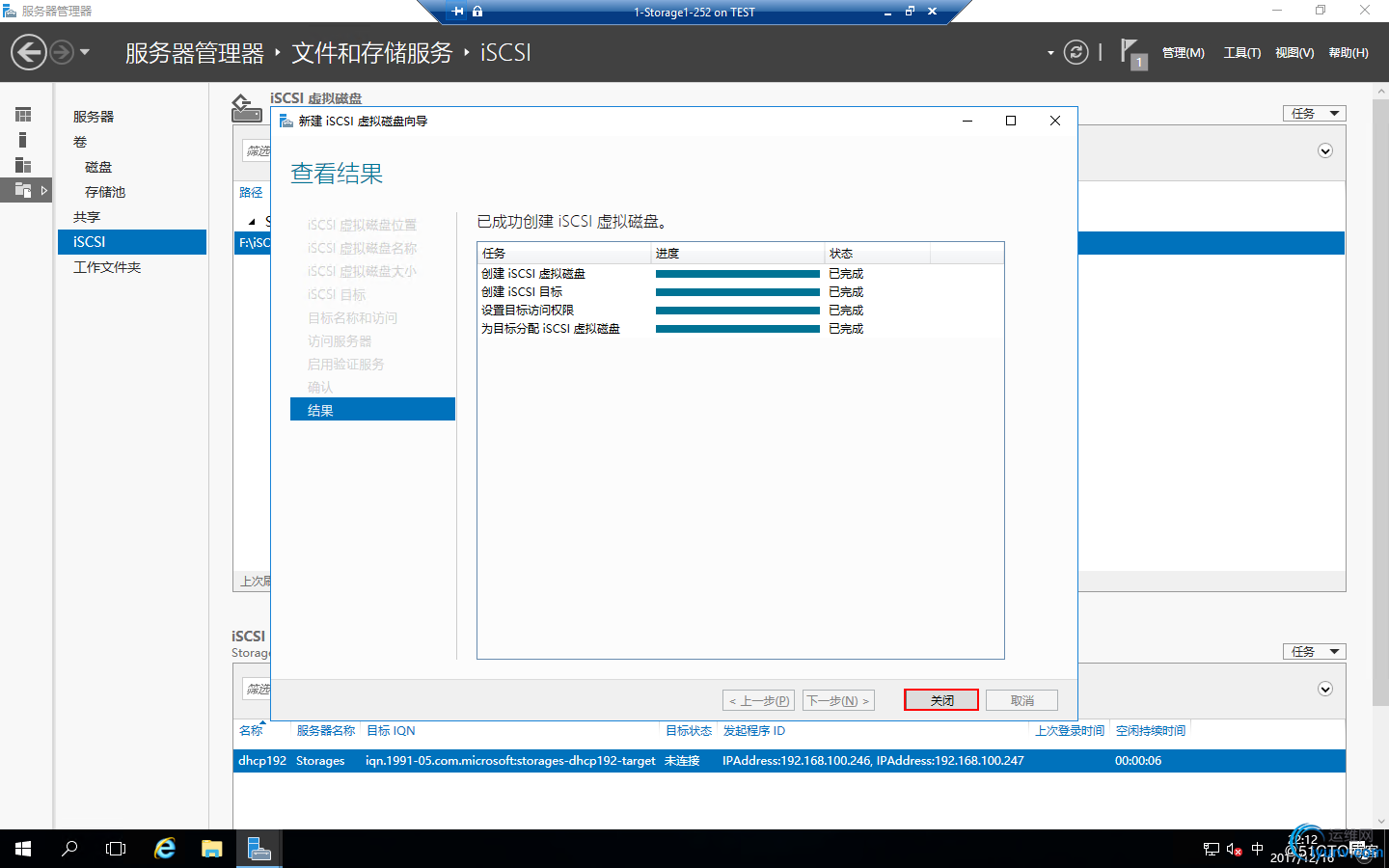

　　配置完成，点击“关闭”

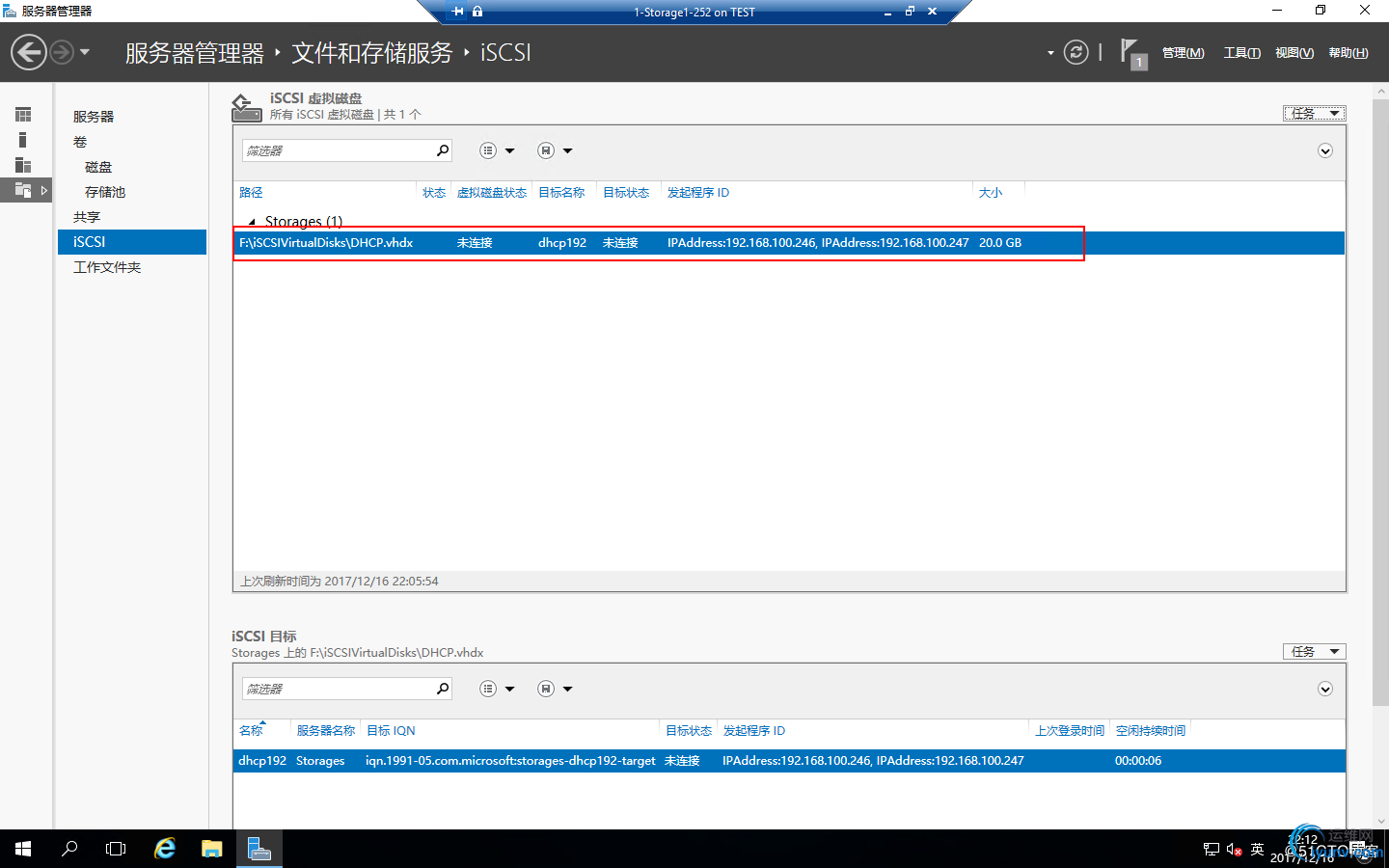

　　配置好后就可以在ISCSI里面看到刚才的配置，这样ISCSI配置就完成了
