Cisco访问控制列表

nawawa001

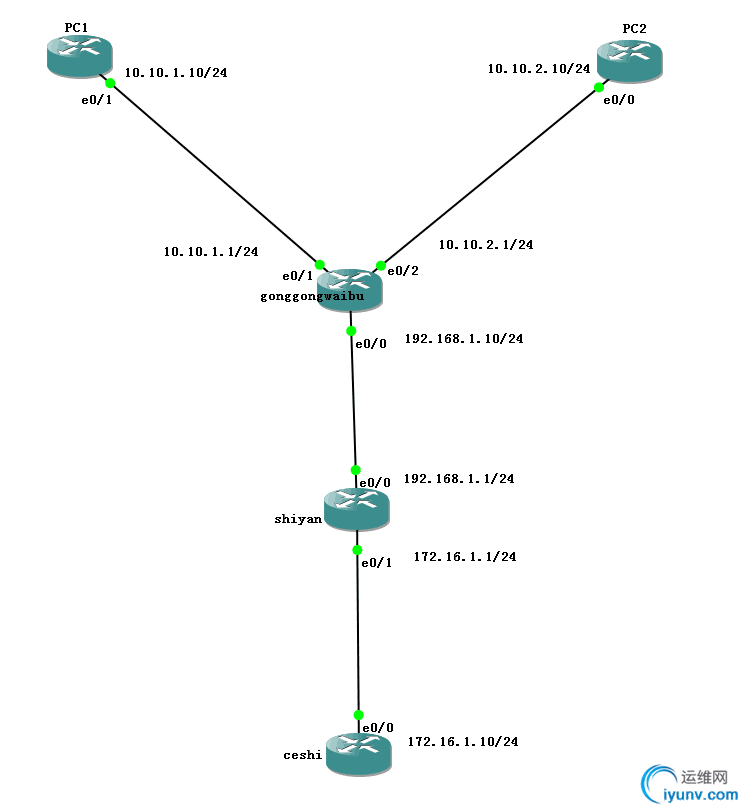

　　PC1配置
　　PC1#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　PC1(config)#int e0/1
　　PC1(config-if)#ip add
　　PC1(config-if)#ip address 10.10.1.10 255.255.255.0
　　PC1(config-if)#no sh
　　PC1(config-if)#exit
　　PC1(config)#ip route 0.0.0.0 0.0.0.0 10.10.1.1
　　PC1(config)#do sh ip route
　　Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2
　　i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
　　ia - IS-IS inter area, * - candidate default, U - per-user static route
　　o - ODR, P - periodic downloaded static route
　　Gateway of last resort is 10.10.1.1 to network 0.0.0.0
　　10.0.0.0/24 is subnetted, 1 subnets
　　C       10.10.1.0 is directly connected, Ethernet0/1
　　S*   0.0.0.0/0 [1/0] via 10.10.1.1
　　PC2配置
　　PC2#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　PC2(config)#int e0/0
　　PC2(config-if)#ip add
　　PC2(config-if)#ip address 10.10.2.10 255.255.255.0
　　PC2(config-if)#no sh
　　PC2(config-if)#exit
　　PC2(config)#ip route 0.0.0.0 0.0.0.0 10.10.2.1
　　PC2(config)#do sh ip route
　　Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2
　　i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
　　ia - IS-IS inter area, * - candidate default, U - per-user static route
　　o - ODR, P - periodic downloaded static route
　　Gateway of last resort is 10.10.2.1 to network 0.0.0.0
　　10.0.0.0/24 is subnetted, 1 subnets
　　C       10.10.2.0 is directly connected, Ethernet0/0
　　S*   0.0.0.0/0 [1/0] via 10.10.2.1
　　公共外部路由器配置
　　gonggongwaibu>en
　　gonggongwaibu#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　gonggongwaibu(config)#int e0/0
　　gonggongwaibu(config-if)#ip add 192.168.1.10 255.255.255.0
　　gonggongwaibu(config-if)#no sh
　　gonggongwaibu(config-if)#int e0/1
　　gonggongwaibu(config-if)#ip add 10.10.1.1 255.255.255.0
　　gonggongwaibu(config-if)#no sh
　　gonggongwaibu(config-if)#int e0/2
　　gonggongwaibu(config-if)#ip add 10.10.2.1 255.255.255.0
　　gonggongwaibu(config-if)#no sh
　　gonggongwaibu(config)#ip route 172.16.1.0 255.255.255.0 192.168.1.1
　　gonggongwaibu(config)#do sh ip route
　　Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2
　　i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
　　ia - IS-IS inter area, * - candidate default, U - per-user static route
　　o - ODR, P - periodic downloaded static route
　　Gateway of last resort is not set
　　172.16.0.0/24 is subnetted, 1 subnets
　　S       172.16.1.0 [1/0] via 192.168.1.1
　　10.0.0.0/24 is subnetted, 2 subnets
　　C       10.10.1.0 is directly connected, Ethernet0/1
　　C       10.10.2.0 is directly connected, Ethernet0/2
　　C    192.168.1.0/24 is directly connected, Ethernet0/0
　　gonggongwaibu(config)#do sh ip int br
　　Interface                  IP-Address      OK? Method Status                Protocol
　　Ethernet0/0                192.168.1.10    YES manual up                    up
　　Ethernet0/1                10.10.1.1       YES manual up                    up
　　Ethernet0/2                10.10.2.1       YES manual up                    up
　　Ethernet0/3                unassigned      YES unset  administratively down down
　　实验路由器配置
　　shiyan#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　shiyan(config)#int e0/0
　　shiyan(config-if)#ip add 192.168.1.1 255.255.255.0
　　shiyan(config-if)#no sh
　　shiyan(config-if)#int e0/1
　　shiyan(config-if)#ip add 172.16.1.1 255.255.255.0
　　shiyan(config-if)#no sh
　　shiyan(config-if)#exit
　　shiyan(config)#ip route 10.10.1.0 255.255.255.0 192.168.1.10
　　shiyan(config)#ip route 10.10.2.0 255.255.255.0 192.168.1.10
　　shiyan(config)#do sh ip route
　　Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2
　　i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
　　ia - IS-IS inter area, * - candidate default, U - per-user static route
　　o - ODR, P - periodic downloaded static route
　　Gateway of last resort is not set
　　172.16.0.0/24 is subnetted, 1 subnets
　　C       172.16.1.0 is directly connected, Ethernet0/1
　　10.0.0.0/24 is subnetted, 2 subnets
　　S       10.10.1.0 [1/0] via 192.168.1.10
　　S       10.10.2.0 [1/0] via 192.168.1.10
　　C    192.168.1.0/24 is directly connected, Ethernet0/0
　　测试路由器配置
　　ceshi>en
　　ceshi#conf t
　　Enter configuration commands, one per line.  End with CNTL/Z.
　　ceshi(config)#int e0/0
　　ceshi(config-if)#ip address 172.16.1.10 255.255.255.0
　　ceshi(config-if)#no sh
　　ceshi(config-if)#exit
　　ceshi(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.1
　　ceshi(config)#do sh ip route
　　Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
　　D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
　　N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
　　E1 - OSPF external type 1, E2 - OSPF external type 2
　　i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
　　ia - IS-IS inter area, * - candidate default, U - per-user static route
　　o - ODR, P - periodic downloaded static route
　　Gateway of last resort is 172.16.1.1 to network 0.0.0.0
　　172.16.0.0/24 is subnetted, 1 subnets
　　C       172.16.1.0 is directly connected, Ethernet0/0
　　S*   0.0.0.0/0 [1/0] via 172.16.1.1

• 　　标准ACL:


　　允许10.10.1.0子网内的主机访问测试服务器
　　拒绝10.10.2.0子网内的主机访问测试服务器
　　在实验路由器上加命令
　　access-list 1 permit 10.10.1.10 0.0.0.255
　　interface f0/0
　　ip access-group 1 in
　　2.扩展ACL
　　允许网段一及网段二ping通测试服务器
　　允许网段一但不允许网段二访问内部网络的TELNET服务
　　在实验路由器上加命令
　　access-list 101 permit icmp any any echo
　　access-list 101 permit icmp any any echo-reply
　　access-list 101 permit tcp 10.10.1.0 0.0.0.255 172.16.1.0 0.0.0.255 eq 23
　　interface f0/0
　　ip access-group 101 in
　　在测试服务器上
　　enable password 123
　　line vty 0 4
　　password 123
　　login
　　在PC1和PC2上ping测试服务器，再telnet
　　查看ACL
　　show access-list
　　show ip route
