　　今天来讲下RIP配置，希望大家多交流交流。

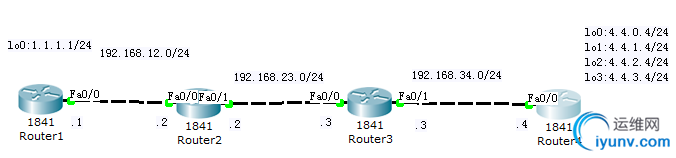

　　拓扑图如下所示：

　　R1配置如下：
　　en
　　conf t
　　int lo0
　　ip add 1.1.1.1 255.255.255.0
　　int f0/0
　　ip add 192.168.12.1 255.255.255.0
　　no sh
　　ex
　　route rip
　　version 2
　　no auto-summary
　　network 1.1.1.0
　　network 192.168.12.0
　　end
　　R2配置如下
　　en
　　conf t
　　int f0/0
　　ip add 192.168.12.2 255.255.255.0
　　no sh
　　int f0/1
　　ip add 192.168.23.2 255.255.255.0
　　no sh
　　ex
　　router rip
　　version 2
　　no auto-summary
　　network 192.168.12.0
　　network 192.168.23.0
　　end
　　R3配置如下
　　en
　　conf t
　　int f0/0
　　ip add 192.168.23.3 255.255.255.0
　　no sh
　　int f0/1
　　ip add 192.168.34.3 255.255.255.0
　　no sh
　　ex
　　rouote rip
　　version 2
　　no auto-summary
　　network 192.168.23.0
　　network 192.168.34.0
　　end
　　R4配置如下：
　　en
　　conf t
　　int f0/0
　　ip add 192.168.34.4 255.255.255.0
　　no sh
　　int loopback 0
　　ip add 4.4.0.4 255.255.255.0
　　int loopback 1
　　ip add 4.4.1.4 255.255.255.0
　　int loopback 2
　　ip add 4.4.2.4 255.255.255.0
　　int loopback 3
　　ip add 4.4.3.4 255.255.255.0
　　ex
　　route rip
　　version 2
　　no auto-summary
　　network 192.168.34.0
　　network 4.4.0.0
　　所有路由配置完成  然后相互ping通
　　我们设置的是将所有路由自动汇总关闭，首先查看一下各个路由的路由表。
　　R1：
　　1.0.0.0/24 is subnetted, 1 subnets
　　C       1.1.1.0 is directly connected, Loopback0
　　4.0.0.0/8 is variably subnetted, 5 subnets, 2 masks
　　R       4.0.0.0/8 [120/3] via 192.168.12.2, 00:00:04, FastEthernet0/0
　　R       4.4.0.0/24 [120/3] via 192.168.12.2, 00:00:04, FastEthernet0/0
　　R       4.4.1.0/24 [120/3] via 192.168.12.2, 00:00:04, FastEthernet0/0
　　R       4.4.2.0/24 [120/3] via 192.168.12.2, 00:00:04, FastEthernet0/0
　　R       4.4.3.0/24 [120/3] via 192.168.12.2, 00:00:04, FastEthernet0/0
　　C    192.168.12.0/24 is directly connected, FastEthernet0/0
　　R    192.168.23.0/24 [120/1] via 192.168.12.2, 00:00:04, FastEthernet0/0
　　R    192.168.34.0/24 [120/2] via 192.168.12.2, 00:00:04, FastEthernet0/0
　　R2：
　　1.0.0.0/24 is subnetted, 1 subnets
　　R       1.1.1.0 [120/1] via 192.168.12.1, 00:00:18, FastEthernet0/0
　　4.0.0.0/8 is variably subnetted, 5 subnets, 2 masks
　　R       4.0.0.0/8 [120/2] via 192.168.23.3, 00:00:22, FastEthernet0/1
　　R       4.4.0.0/24 [120/2] via 192.168.23.3, 00:00:22, FastEthernet0/1
　　R       4.4.1.0/24 [120/2] via 192.168.23.3, 00:00:22, FastEthernet0/1
　　R       4.4.2.0/24 [120/2] via 192.168.23.3, 00:00:22, FastEthernet0/1
　　R       4.4.3.0/24 [120/2] via 192.168.23.3, 00:00:22, FastEthernet0/1
　　C    192.168.12.0/24 is directly connected, FastEthernet0/0
　　C    192.168.23.0/24 is directly connected, FastEthernet0/1
　　R    192.168.34.0/24 [120/1] via 192.168.23.3, 00:00:22, FastEthernet0/1
　　R3：
　　1.0.0.0/24 is subnetted, 1 subnets
　　R       1.1.1.0 [120/2] via 192.168.23.2, 00:00:07, FastEthernet0/0
　　4.0.0.0/8 is variably subnetted, 5 subnets, 2 masks
　　R       4.0.0.0/8 [120/1] via 192.168.34.4, 00:00:33, FastEthernet0/1
　　R       4.4.0.0/24 [120/1] via 192.168.34.4, 00:00:05, FastEthernet0/1
　　R       4.4.1.0/24 [120/1] via 192.168.34.4, 00:00:05, FastEthernet0/1
　　R       4.4.2.0/24 [120/1] via 192.168.34.4, 00:00:05, FastEthernet0/1
　　R       4.4.3.0/24 [120/1] via 192.168.34.4, 00:00:05, FastEthernet0/1
　　R    192.168.12.0/24 [120/1] via 192.168.23.2, 00:00:07, FastEthernet0/0
　　C    192.168.23.0/24 is directly connected, FastEthernet0/0
　　C    192.168.34.0/24 is directly connected, FastEthernet0/1
　　R4：
　　1.0.0.0/24 is subnetted, 1 subnets
　　R       1.1.1.0 [120/3] via 192.168.34.3, 00:00:05, FastEthernet0/0
　　4.0.0.0/24 is subnetted, 4 subnets
　　C       4.4.0.0 is directly connected, Loopback0
　　C       4.4.1.0 is directly connected, Loopback1
　　C       4.4.2.0 is directly connected, Loopback2
　　C       4.4.3.0 is directly connected, Loopback3
　　R    192.168.12.0/24 [120/2] via 192.168.34.3, 00:00:05, FastEthernet0/0
　　R    192.168.23.0/24 [120/1] via 192.168.34.3, 00:00:05, FastEthernet0/0
　　C    192.168.34.0/24 is directly connected, FastEthernet0/0
　　此时我们可以看到所有路由的路由条目上将4.4.0.0/24 4.、4.4.1.0/24、4.4.2.0/24、4.4.3.0/244个网段每个都作为一条单独的路由条目，此时比较麻烦，若我们将之汇总时怎样一种情况呢！
　　我们在R4上配置
　　R4：
　　en
　　conf t
　　router rip
　　auto-summary
　　end
　　然后清空各个路由的路由表，不然的话就得等很长时间才会看到路由表的变化。
　　R1:
　　en
　　clear ip router * (清空后等待30秒刷新)
　　show ip route
　　1.0.0.0/24 is subnetted, 1 subnets
　　C       1.1.1.0 is directly connected, Loopback0
　　R    4.0.0.0/8 [120/3] via 192.168.12.2, 00:00:03, FastEthernet0/0
　　C    192.168.12.0/24 is directly connected, FastEthernet0/0
　　R    192.168.23.0/24 [120/1] via 192.168.12.2, 00:00:03, FastEthernet0/0
　　R    192.168.34.0/24 [120/2] via 192.168.12.2, 00:00:03, FastEthernet0/0
　　R2:
　　en
　　clear ip route *
　　show ip route
　　1.0.0.0/24 is subnetted, 1 subnets
　　R       1.1.1.0 [120/1] via 192.168.12.1, 00:00:15, FastEthernet0/0
　　R    4.0.0.0/8 [120/2] via 192.168.23.3, 00:00:03, FastEthernet0/1
　　C    192.168.12.0/24 is directly connected, FastEthernet0/0
　　C    192.168.23.0/24 is directly connected, FastEthernet0/1
　　R    192.168.34.0/24 [120/1] via 192.168.23.3, 00:00:03, FastEthernet0/1
　　R3:
　　en
　　clear ip route *
　　1.0.0.0/24 is subnetted, 1 subnets
　　R       1.1.1.0 [120/2] via 192.168.23.2, 00:00:40, FastEthernet0/0
　　R    4.0.0.0/8 [120/1] via 192.168.34.4, 00:00:22, FastEthernet0/1
　　R    192.168.12.0/24 [120/1] via 192.168.23.2, 00:00:14, FastEthernet0/0
　　C    192.168.23.0/24 is directly connected, FastEthernet0/0
　　C    192.168.34.0/24 is directly connected, FastEthernet0/1
　　R4:
　　en
　　clear ip route *
　　1.0.0.0/24 is subnetted, 1 subnets
　　R       1.1.1.0 [120/3] via 192.168.34.3, 00:00:16, FastEthernet0/0
　　4.0.0.0/24 is subnetted, 4 subnets
　　C       4.4.0.0 is directly connected, Loopback0
　　C       4.4.1.0 is directly connected, Loopback1
　　C       4.4.2.0 is directly connected, Loopback2
　　C       4.4.3.0 is directly connected, Loopback3
　　R    192.168.12.0/24 [120/2] via 192.168.34.3, 00:00:16, FastEthernet0/0
　　R    192.168.23.0/24 [120/1] via 192.168.34.3, 00:00:16, FastEthernet0/0
　　C    192.168.34.0/24 is directly connected, FastEthernet0/0
　　在R4上开启自动汇总后会发现R1、R2、R3上4.0.0.0/8的网段在路由表里面都汇总了
　　大家可以看我标出的红色字体，就是汇总的条目。至于R4为什么没有汇总，因为这4个路由条目是R4直连的，且汇总时从R4的f0/0接口发出去的，且R4上汇总的话，数据发往何地R4都不清楚了。
　　希望大家多指点，交流，谢谢！
