Cisco 服务质量

unijun

　　1、根据要求在小凡搭建模拟环境（使用桥接连接到虚拟机），配置IP
　　环境：Router1 F0/0 <----> XPC P0/1（PC1）
　　Router1 F1/0 <----> XPC P0/8（FTP服务器）
　　2、在R1上配置控制列表，实验中要求控制从FTP下载的流量，所以可以在F0/0的数据出口配合ACL应用CAR，其中源IP为FTP服务器IP，目标IP为PC1的IP。配置命令如下
　　R1(config-if)#access-list 100 permit tcp host192.168.2.2 host 192.168.1.2 eq 21/定义ACL
　　R1(config)#class-map hbb/定义一个类
　　R1(config-cmap)#match access-group 100/将ACL匹配到类
　　R1(config-cmap)#policy-map ftp/定义流量控制策略
　　R1(config-pmap)#class hbb/调用类
　　R1(config-pmap-c)#police 8000 1000 1000conform-action transmit exceed-action drop/配置CAR
　　R1(config-pmap-c-police)#int f0/0/进入应用的接口
　　R1(config-if)#service-policy output ftp/在除接口应用策略
　　用show policy-map查看结果：
　　
　　

　　1、根据要求在小凡搭建模拟环境（使用桥接连接到虚拟机），配置IP
　　Router1 F0/0<----> Switch1 F0/15
　　Router1 F1/0<----> XPC P0/8 （FTP服务器）
　　Switch1 F0/1<----> XPC P0/1 （PC1）
　　Switch1 F0/2<----> XPC P0/2 （PC2）
　　Switch1 F0/3<----> XPC P0/3 （PC3）
　　2、根据要求在R1配置策略，根据题目要求在F0/0的出方向配置策略最合适
　　先针对不同PC配置ACL并匹配到相应的class-map
　　对PC1
　　R1(config)#access-list 101 permit ip 10.0.1.2 0.0.0.255 10.0.0.1 0.0.0.255
　　R1(config)#class-map pc1
　　R1(config-cmap)#match access-group 101
　　对PC2
　　R1(config)#access-list 102 permit ip 10.0.1.2 0.0.0.255 10.0.0.2 0.0.0.255
　　R1(config)#class-map pc2
　　R1(config-cmap)#match access-group 102
　　对PC3
　　R1(config)#access-list 103 permit ip 10.0.1.2 0.0.0.255 10.0.0.3 0.0.0.255
　　R1(config)#class-map pc3
　　R1(config-cmap)#match access-group 103
　　对PC2和PC3因为CoS的要求一样，所以可以合并为一个class-map
　　R1(config)#class-map match-any pc2-3
　　R1(config-cmap)#match access-group 102
　　R1(config-cmap)#match access-group 103
　　再定义policy-map，针对不同的class配置控制策略，并在最后配置默认类
　　R1(config-cmap)#policy-map pc
　　R1(config-pmap)#class pc1
　　R1(config-pmap-c)#bandwidth 500
　　R1(config-pmap-c)#class pc2
　　R1(config-pmap-c)#bandwidth 200
　　R1(config-pmap-c)#class pc3
　　R1(config-pmap-c)#bandwidth 200
　　R1(config-pmap-c)#class>
　　最后将定义好的policy-map应用到F0/0的除接口
　　R1(config-pmap-c)#int f0/0
　　R1(config-if)#service-policy output pc

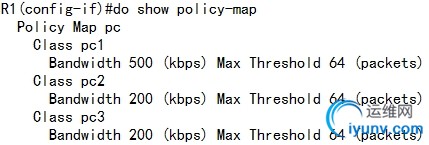

　　配置完成后通过show policy-map命令可以看到如下结果

　　通过show policy-map int f0/0可以看到如下结果
