华为交换机基于SVI的VRRP多备份组

zp7412

　　首先配置VRRP要了解VRRP的概念，下面我们来了解一下VRRP的基本知识
　　VRRP概念介绍
　　VRRP全称是虚拟路由器冗余协议（Virtual Router Redundancy Protocol）。为了理解VRRP，首先需要确定下列术语：
　　● VRRP路由器：运行VRRP协议的路由器。该路由器可以是一个或多个虚拟路由器。
　　● 虚拟路由器：一个由VRRP协议管理的抽象对象，作为一个共享LAN内主机的缺省路由器。它由一个虚拟路由器标识符（VRID）和同一LAN中一组关联IP地址组成。一个VRRP路由器可以备份一个或多个虚拟路由器
　　● IP地址所有者：将局域网的接口地址作为虚拟路由器的IP地址的路由器。当运行时，该路由器将响应寻址到该IP地址的数据包。
　　● 主虚拟路由器：该VRRP路由器将承担下列任务：转发那些寻址到与虚拟路由器关联的IP地址的数据包，应答对该IP地址的ARP请求。注意，如果存在IP地址所有者，那么该所有者总是主虚拟路由器。
　　● 备份虚拟路由器：一组可用的VRRP路由器，当主虚拟路由器失效后将承担主虚拟路由器的转发功能。
　　VRRP的工作机制
　　VRRP把在同一个广播域中的多个路由器接口编为一组，形成一个虚拟路由器，并为其分配一个IP地址，作为虚拟路由器的接口地址。虚拟路由器的接口地址既可以是其中一个路由器接口的地址，也可以是第三方地址。
　　如果使用路由器的接口地址作为VRRP虚拟地址，则拥有这个IP地址的路由器作为主用路由器，其他路由器作为备份。如果采用第三方地址，则优先级高的路由器成为主用路由器；如果两路由器优先级相同，则谁先发VRRP报文，谁就成为主用。

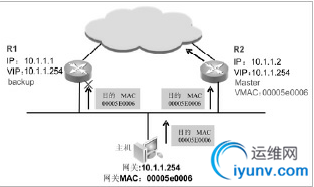

　　如图所示，在这个广播域中的主机中，把虚拟路由器的IP地址设为网关。当主用路由器发生故障时，将在备用路由器中选择优先级最高的路由器接替它的工作，这对于域中的主机来说没有任何影响。

　　只有当这个VRRP组中所有的路由器都不能正常工作时，该域中的主机才不能与外界通信。
　　但是，又有这样一个问题出现，如果VRRP组中主用路由器的上行链路断开，它的状态是不会改变的，还是Master，此时该域中的主机路由还是走此路由器，但因为其上行链路断开，导致该域的主机无法正常与外界通信。因此，在VRRP中增加上行链路状态检测，来解决此问题。
　　配置一个VRRP组跟踪某个track的链路状态，如果该接口状态从up变为down，则主动降低优先级，相反如果从down变化up，则主动升高优先级，以加快VRRP的主备竞选。
　　我们还可以将这些路由器编为多个组，使它们互为备份，域中的主机使用不同的IP地址作为网关，这样可以实现数据的负载均衡。
　　下面我们来看一个案例，拓扑结构如下

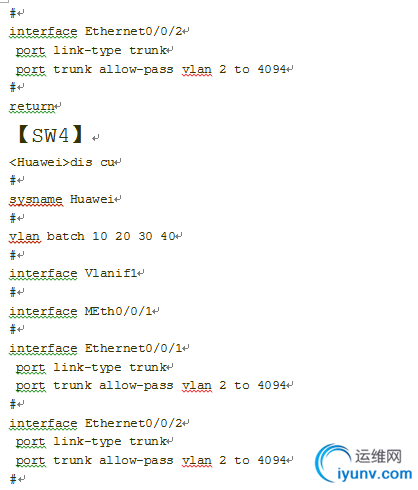

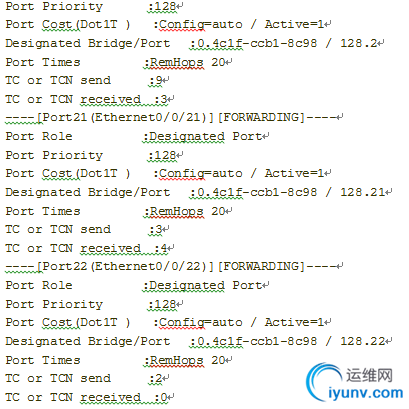

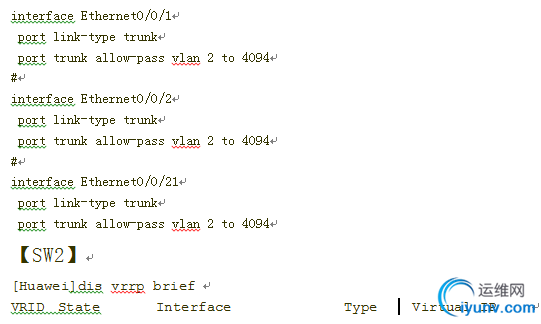

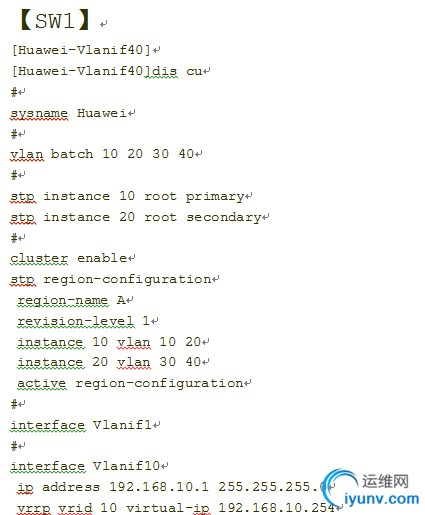

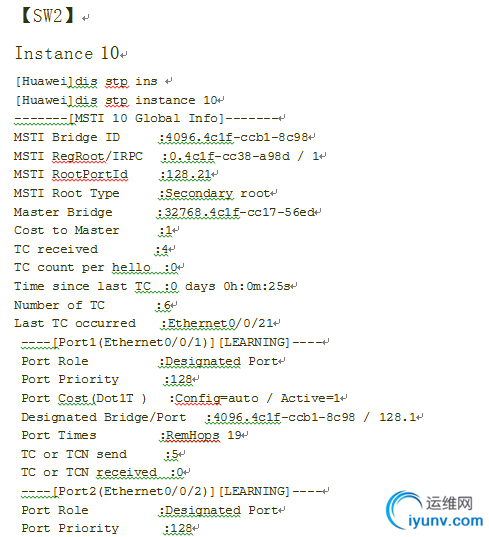

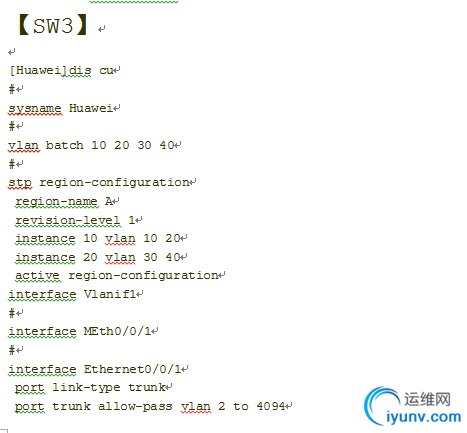

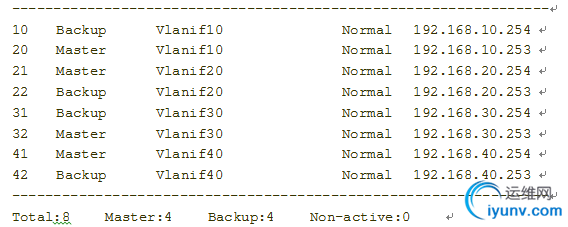

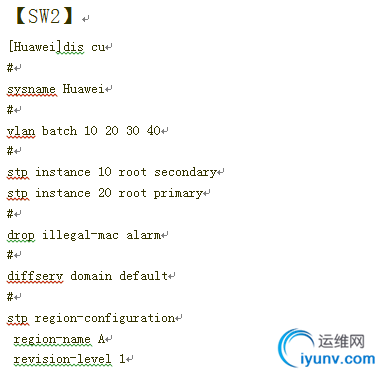

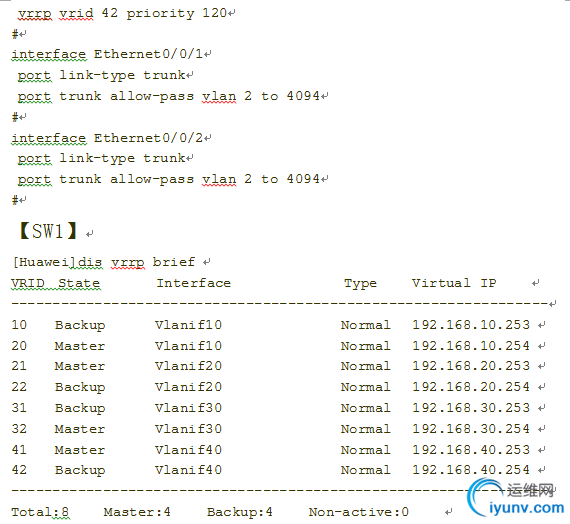

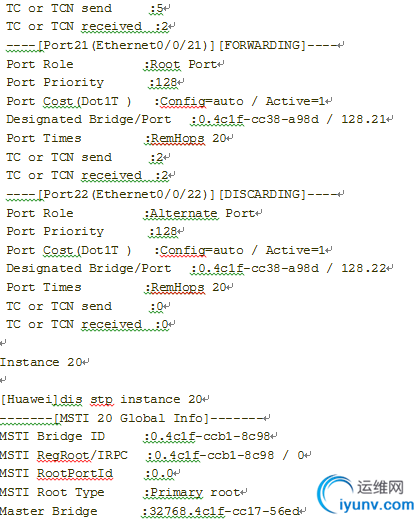

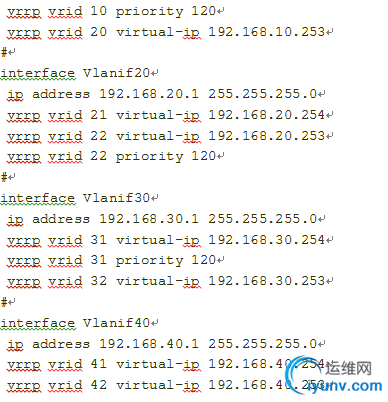

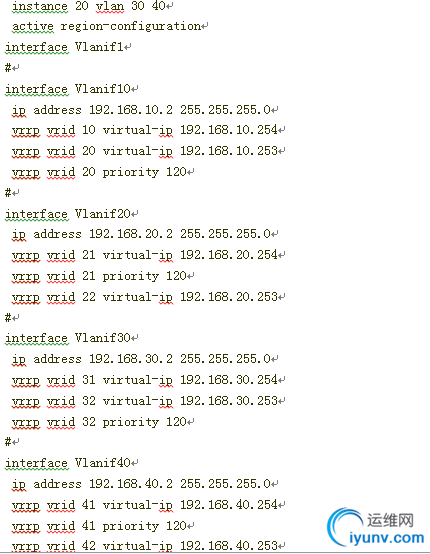

　　配置如下
