LVS-NAT模型实践

rgar12

友情提醒：实验环境为：Centos 6.6 x86_64 + vmware workstation 10     内容概括：
         1)LVS的点滴汇总
         2)实现LVS-nat模型


一  LVS的点滴汇总
      LVS是Linux Virtual Server的简称，基于IP和端口的负载均衡软件。该开源项目的发起者和主要开发者为章文嵩博士。
    1.1)LVS的组件：
          有2部分组成：
                ipvs：工作在内核空间netfilter/iptables框架的input链上。
                ipvsadm：工作在用户空间的一个命令工具，主要用于复制均衡规则的定制和管理

          ipvsadm定义好集群服务和负载均衡规则后，ipvs在input链上截取相应端口和目标地址的服务包，改写目标地址，通过forward，postrouting链发往后端的真正提供服务的主机。
          iptables规则和ipvsadm定义的规则不能共存。
    1.2)LVS支持的协议：
            目前支持：tcp/udp/sctp/ah/esp/ah_esp
    1.3)术语约定：
          主机类：
                    Director：调度器，做为网络构架的唯一入口。
                    Real Server：简称RS，隐藏于后端提供服务的真正主机。

            IP类：
                      用户(cip)<--->(vip)LVS-Director(dip)<---->(rip)real server
     1.4)LVS的工作模型由四种：
              lvs-nat: 后端real server真正隐藏，接受和返回给客户端的数据包均需经由 lvs-Director转发，
后端realserver 与 lvs要求在同一个物理局域网内。

              lvs-dr:   Lvs-Director接受客户端的请求数据包，给返回给客户端的应答包由后端realserver直接返回，后端realserver与lvs要求在同一个物理局域网内。
              lvs-tun:   Lvs-Director接受客户端的请求数据包，给返回给客户端的应答包由后端realserver直接返回，后端realserver与lvs不在同一个物理局域网内，可以夸地域实现。

              lvs-fullnat: 这个目前不是LVS标准模型，由阿里巴巴集团开发人员研制出的一种新型结构，是lvs-nat模型的改进型，Lvs-Director与realserver可以跨路由器协同工作。
       1.5）LVS的调度方法：
        静态方法：调度时仅根据算法本身实现调度，而不管后端realserver的负载情况。
                RR:round-robin，轮询
                WRR：weighted round-robin，加权轮询：给lvs一个权重值，值越大承受越多。
                                计算方法：overhead=conn/weight

RR与WRR，算法的优点是其简洁性，它无需记录当前所有连接的状态，是一种无状态调度，不管服务器的当前连接数和响应速度。
               DH：destination ip hashing，目标地址散列调度，特殊场景中使用，例如有多出口时。
该算法是针对目标IP地址的负载均衡，通过散列（Hash）函数将目标IP地址与后台Realserver组成key：value对应关系的散列表，根据请求包文的目标IP地址，作为键（Hash Key）从静态分配的散列表找出对应的服务器。若该服务器是可用的且未超载，将请求发送到该服务器，否则返回空。

            SH：source hashing，源地址哈希，来源相同的主机始终发向同一个realserver实现会话绑定。
它采用的散列函数与目标地址散列调度算法的相同。除了将请求的目标IP地址换成请求的源IP地址外，它的算法流程与目标地址散列调度算法的基本相似。在实际应用中，源地址散列调度和目标地址散列调度可以结合使用在防火墙集群中，它们可以保证整个系统的唯一出入口。

        动态方法：根据算法及后端RS当前的负载状况实现调度
                     LC：least connection
                            计算方法：overhead=Active*256+Inactive
                     WLC:weighted least connection
                             计算方法：overhead=(Active*256+Inactive)/weight
LC与WLC 将新的连接请求将被分配至当前连接数最少的RealServer；是一种动态调度算法，它通过服务器当前所活跃的连接数来估计服务器的负载情况。调度器需要记录各个服务器已建立连接的数目，当一个请求被调度到某台服务器，其连接数加1；当连接中止或超时，其连接数减一。                                       SED:Shorted Expection Delay，最短期望延迟
                             计算方法：overhead=(Active+1)*256/weight
                     NQ:Never Queue
                     LBLC:基于本地的最少连接 Local-Based Least Connection
                           动态方式的DH算法
                     LBLCR:带复制的LBLC





       1.6）ipvsadm命令的使用格式：

                 安装命令：#yum -y install ipvsadm
                 用法：
                         管理集群服务:创建，修改,删除
                             #ipvsadm -A|-E -t|-u|-f  service-address [-s scheduler]
                             #ipvsadm -D -t|-u|-f service-address
                                -A:创建
                                -E:修改
                                -D:删除
                                -t:tcp,后面的service-address的格式：vip:port,如：192.168.0.1:80
                                -u:udp,后面的service-address的格式：vip:port,如：192.168.0.1:80
                                -f:承载协议为tcp或udp，但该类报文会经由iptables/netfilter打标记，即防火墙标记，其service-address的格式“FWM",例如 "10"
                                 -s scheduler:指定算法。默认为wlc


                          管理集群服务的RS:添加，修改，移除
                            #ipvsadm -a|-e -t|-u|-f service-address -r server-address [-g|-i|-m] [-w weight]
                            #ipvsadm -d -t|-u|-f  service-address -r server-address
                            #ipvsadm -C

                              -r server-address:指明Real Server，格式：ip[:port],如：192.168.1.1:80
                              -g:指明lvs类型为 lvs-dr，默认类型。
                              -i:指明lvs类型为 lvs-tun
                              -m:指明lvs类型为lvs-nat
                              -w weight:指定权重。
                              -d:删除已定义的realserver
                              -C:清空已定义的ipvsadm的规则



                           规则存取：
                                保存规则：

                                   #service ipvsadm save
                                      -->规则保存至/etc/sysconfig/ipvsadm
                                   #ipvsadm  -S > /etc/sysconfig/ipvsadm
                                   #ipvsadm-save > /etc/sysconfig/ipvsadm
                                读取规则：
                                    #service ipvsadm restart
                                   #ipvsadm  -R < /etc/sysconfig/ipvsadm
                                   #ipvsadm-restore</etc/sysconfig/ipvsadm


                         规则和统计数据查看:
                                  #ipvsadm -L -n  [option]
                                  #ipvsadm -Z
                                        -L 显示规则
                                        -n 数字表示
                                        -Z 情况数据统计值
                                        option：

                                                 -c  显示当前的活动链接分配
                                                 --stats 显示统计数据
                                                 --rates 列出速率
                                                 --exact 显示精确值

二  Lvs-Nat模型的实现：
       2.1)Lvs-nat模型下数据包ip头地址的转换
            请求包头：client(cip,vip)--->lvs(dip)-->(cip,rip)-->realserver
            响应包头： client(vip,cip)<---lvs(dip)<--(rip,cip)<--realserver
      2.2) Lvs-nat架构特性：
           (1):rip为私有地址，vip为公网地址
           (2):read sever网关指向dip，rip与dip在同一网段中。
           (3):请求和相应报文都经由Director转发，lvs在高负载场景下成为系统同瓶颈。
           (4):lvs必须为linux，real server可以是任意OS
      2.3)实验环境：

主机	角色	IP地址
Test01	LVS Director	vip：192.168.100.1         [vmnet8] dip：172.16.0.1         [vmnet3]
Test02	LVS realserver,提供简单的web服务	rip:172.16.0.2        [vmnet3]
Test03	LVS realserver,提供简单的web服务	rip:172.16.0.3         [vmnet3]
win7	客户机，发起web请求	cip:192.168.100.100         [vmnet8]

         实验拓扑图：

                                                                               |<--->Test02(realserver)

win7 <---[vmnet8]----->Test01<----[vmnet 3]---->|

(client)                        (LVS-Director)                        |<--->Test03(realserve)

    2.4)实验步骤：
        2.4.1) 网卡桥接，I地址设定和相应的web服务

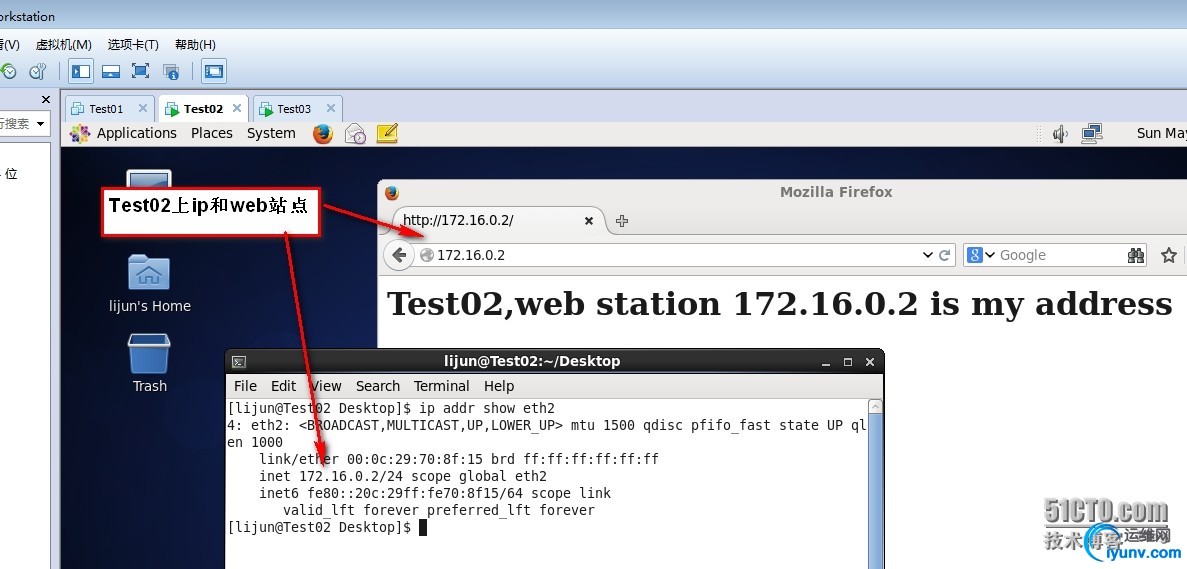

设定Test02：

1 2 3 4 5 6 7 8

[iyunv@Test02 ~]# service iptables stop [iyunv@Test02 ~]#setenforce 0 [iyunv@Test02 ~]#yum -y install httpd [iyunv@Test02 ~]#ip addr add 172.16.0.2/24 dev eth2 [iyunv@Test02 ~]#touch /var/www/html/index.html [iyunv@Test02 ~]#echo "<h1>privateli-Test02,web station,172.16.0.2 is my address</h1>">/var/www/html/index.html [iyunv@Test02 ~]#service httpd start #实际中相同端口的集群服务内容应该一致，但在这个实验中为了测试效果，故设定web内容不一致。


设定Test03：

1 2 3 4 5 6 7 8

[iyunv@Test03 ~]# service iptables stop [iyunv@Test03 ~]#setenforce 0 [iyunv@Test03 ~]#yum -y install httpd [iyunv@Test03 ~]#ip addr add 172.16.0.3/24 dev eth2 [iyunv@Test03 ~]#touch /var/www/html/index.html [iyunv@Test03 ~]#echo "<h1>privateli-Test03,web station,172.16.0.3 is my address</h1>">/var/www/html/index.html [iyunv@Test03 ~]#service httpd start #实际中相同端口的集群服务内容应该一致，但在这个实验中为了测试效果，故设定web内容不一致。

设定Test01：

1 2 3 4 5

[iyunv@Test03 ~]# service iptables stop [iyunv@Test03 ~]#setenforce 0 [iyunv@Test03 ~]#ip addr add 172.16.0.1/24 dev eth2 [iyunv@Test03 ~]#ip addr add 192.168.100.1/24 dev eth1 [iyunv@Test03 ~]#

        2.4.2)路由设定：
用为是LVS-NAT模型，需要realserver的 rip网卡的网关设定为Directory的dip

1 2	[iyunv@Test03 ~]# ip route add default via 172.16.0.1 [iyunv@Test02 html]# ip route add default via 172.16.0.1

        2.4.3)Lvs-director Test01上启动ipv4数据包转发：

1	[iyunv@Test01 ~]# echo 1 >/proc/sys/net/ipv4/ip_forward

        2.4.4）lvs-director上设定服务：
#安装ipvadm工具

1	[iyunv@Test01 ~]# yum -y install ipvsadm

#设定集群服务：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

[iyunv@Test01 ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn [iyunv@Test01 ~]# ipvsadm -A -t 192.168.100.1:80 -s rr [iyunv@Test01 ~]# ipvsadm -a -t 192.168.100.1:80 -r 172.16.0.2:80 -m [iyunv@Test01 ~]# ipvsadm -a -t 192.168.100.1:80 -r 172.16.0.3:80 -m [iyunv@Test01 ~]# ipvsadm -L -n IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn TCP  192.168.100.1:80 rr   -> 172.16.0.2:80                Masq    1      0          0            -> 172.16.0.3:80                Masq    1      0          0          [iyunv@Test01 ~]#

2.4.5)win7 上测试效果



再次刷新：
